Uzunlamasına çelik boru: uygulamanın özellikleri ve

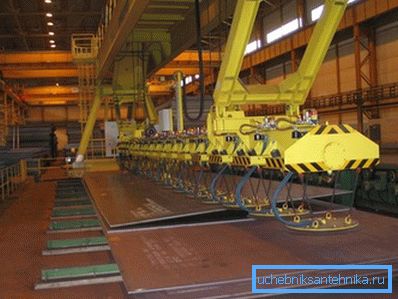

GOST 10704 91 ve 10705-80'e göre kaynaklı uzunlamasına borular, çelik şeritlerden kaynaklı metal malzemelerdir. Bu tip ürünlerin endüstriyel üretimi, sac metalden boşluklar oluşturmak ve bunları tek bir bütün halinde kaynaklamak gibi adımları içerir.

Ürünün teknik ve operasyonel özellikleri büyük ölçüde kullanılan metal kalitesi ve kaynak parçalarının teknolojisi ile belirlenir. GOST 10704 91'e göre üretilen donanımın ne olduğunu daha ayrıntılı olarak ele alalım.

Temel Özellikler

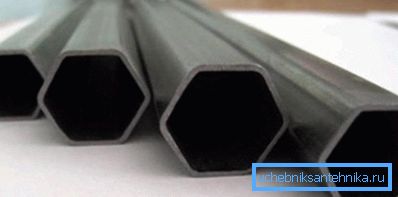

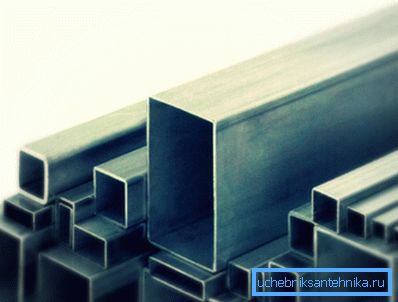

Uzunlamasına elektrik kaynaklı boru, özel haddeleme ekipmanı kullanılarak fabrika koşullarında özel olarak yapılmış yuvarlak veya dikdörtgen kesit şekline sahip tamamen metal bir üründür. Ürünün üretimi, çelik sacın doğrudan birleştirme yöntemi ile kaynayan bir kütük haline getirilmesiyle gerçekleştirilir.

Kütük düz dikiş borularının şekillendirme yöntemine uygun olarak aşağıdaki tiplere ayrılır:

• soğuk deforme olmuş;
• sıcak haddelenmiş;
• soğuk haddelenmiş;
• soğuk çekilmiş

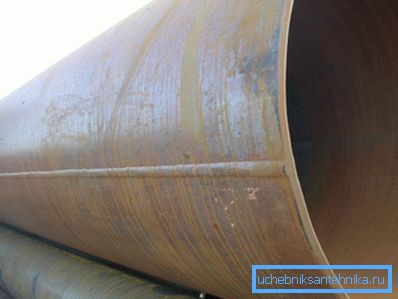

Kaynak en uygun mukavemet parametrelerini sağlayan uzunlamasına bir yöne sahiptir.

Önemli: Bu yöntemle kaynak yapılmış borular, mekanik bükme olasılığını sağlamaz, çünkü bu, ilk yapılandırma ve mukavemet özelliklerinin kaybıyla çatlamalarına veya ezilmelerine neden olabilir.

Elektrik kaynaklı boruların üretiminde kullanılan karbon ve düşük karbonlu çelik sakin, yarı-sakin ve kaynama noktalı markalar St1, St2, St3, St4, 08Yu ve 22GYu.

Ürünün en uygun mukavemet özellikleri, çelik içeriği ile sağlanacaktır:

• karbon -% 0.25'ten fazla değil;
• kükürt -% 0,056;
• fosfor -% 0.046.

Kullanılan çeliğin tipine ve derecesine göre, uzunlamasına kaynaklı metal ürünler aşağıdaki tiplere ayrılır:

• SP - sakin çeliğin modifikasyonu;
• PS - yarı sessiz çeliklerin modifikasyonu;
• KP - kaynatma çeliğinin modifikasyonu.

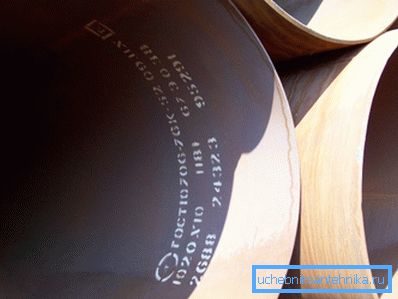

Yukarıdaki kategorilerden birine ait olanlar, boruların yüzeyine uygulanan veya ekli dokümanlarda belirtilen işaretlemede belirtilmiştir.

Çapı 10-530 mm olan düşük alaşımlı ve karbon çeliğin boyuna kaynaklı borular aşağıdaki gruplara ayrılır:

• normalize kimyasal bileşim ile;
• nominal mekanik özelliklere sahip;
• anma mekanik özellikleri ve kimyasal bileşimi ile;
• standart test hidrolik basıncı ile.

Yukarıdaki çelik kalitelerinin kullanımı, bitmiş ürünü korozyon işlemlerine karşı yeterli direnç sağlayamamaktadır. Bu nedenle, bitmiş borular, tesisat işlerinden önce veya sonra, özel koruyucu bileşiklerin kullanılmasından veya geleneksel boya ve verniklerin (LKM) uygulanmasından oluşan özel bir işleme tabi tutulur. (Ayrıca çelik boruların korozyonuna karşı koruma maddesine bakınız: özellikler.)

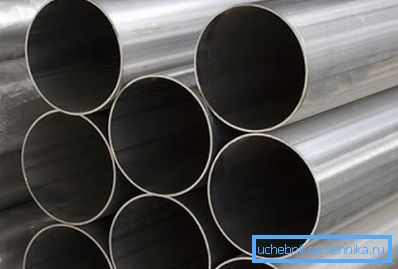

Ayrı bir kategori, 10, 20, 35, 45 ve 15XM karbon çeliği sınıflarının kullanıldığı, galvanize kaynaklı bir borudur. Bu donanım, asgari anti-korozyon işlemiyle veya hiç olmazsa amaçlanan amaç için kullanılabilir.

Kullanılan ürünler, kullanılan üretim malzemelerinin kalitesinden bağımsız olarak, 16 MPa'dan fazla olmayan uzun süreli bir çalışma basıncına dayanmalıdır. Bu kalite, kaynaklı uzunlamasına boruların kullanım kapsamını büyük ölçüde belirlemektedir.

Uygulama kapsamı

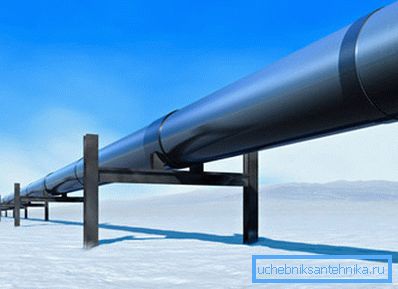

Piyasadaki uzunlamasına kaynaklı boruların yelpazesi, GOST 20295-85'te belirtilen şartlara uygun olarak petrol ve gaz işleme ve madencilik endüstrilerinde geniş bir uygulama alanı bulmuştur. Bu ürünlerin kullanımı ile hem harici hem de girintili bir yer ile inşa edilmiş boru hatları vardır. (Ayrıca bakınız Sewage sistemi: özellikler.)

Önemli: Yer altı konumuna sahip boru hattının duvar kalınlığı en az 3 mm olmalıdır. Toprak veya yerüstü boru hatları, 2 mm'den fazla olmayan bir duvar kalınlığına sahip borulardan yapılır.

Boyuna kaynaklı boruların ana uygulama alanı şans eseri seçilmiştir, çünkü bu ürünler aşağıdaki ayırt edici özelliklere sahiptir:

• Valfleri takarken, dallar, köşe ve uç bağlantıları yaparken kaynak bağlantısının sadeliği ve benzeri
• Diğer demirli metal ürünlerle karşılaştırıldığında nispeten düşük ağırlık. Sonuç olarak, ulaşım kolaylığı ve daha ucuz kurulum çalışmaları.
• Makul fiyat, Bu, boru hattının bir bütün olarak maliyeti üzerinde olumlu bir etkiye sahiptir.
• Çökelme direnci ve çevresel faktörlerin diğer olumsuz etkileri (önceki antikorozyon preparatına tabi).
• Genel olarak kaynakların ve boru hatlarının bütünlüğünden ödün vermeden neredeyse tüm iklim bölgelerinde işletme imkanı.

Tabii ki, kaynaklanmış uzunlamasına boruların uygulama kapsamı, petrol ve gaz boru hatlarının yapımıyla sınırlı değildir, çünkü bu tür ürünler kullanımın çok yönlülüğü ile karakterize edilir.

Uygulama kapsamına göre, bu borular aşağıdaki sınıflara ayrılmıştır:

• Sınıf 1 - düşük basınç altında sıvı ve gazlı ortamların taşınması için tasarlanmış ürünlerle donatılmıştır. Ek olarak, bu tür borular, düşük mekanik yükün olduğu iskele ve benzer metal yapıların yapımında yaygın olarak kullanılmaktadır.
• Sınıf 2 - ağırlıklı olarak petrol, gaz ve su boru hatlarının yapımında kullanılır. Ayrıca, bu sınıfa karşılık gelen metal ürünlerin kullanımı kimya sanayi işletmelerinin donatılmasına kadar uzanmaktadır.
• 3. Sınıf - kimyasal ve gıda sanayinde kullanılır. Bu tür ürünlerin ayırt edici özelliği, yüksek sıcaklıklara ve aşırı kısa süreli basınca dirençtir.
• 4 sınıf - böyle borular çoğunlukla gaz ve petrol sahalarının araştırılması için kullanılır.
• 5. Sınıf - mühendislik ve otomobil endüstrisinde talep gören metal yapıların montajı için en uygun çözümdür. Daha az yaygın olarak, bu tür borular, bir dizi inşaat nesnesi inşa etmek için iskele veya iskeletlerin montajı için şantiyelerde kullanılır.
• 6. Sınıf - sadece mühendislik endüstrisinde kullanılır.

Ana boyutları

Elektrik kaynaklı boruların seçimi ve satın alınması ile diğer metal haddeleme işlemleri için talimatlar boyutlara bağlıdır. Yerli üreticiler tarafından kullanılan standart uzunluk ve çap kombinasyonunu göz önünde bulundurun.

Ölçülmemiş uzunluktaki ürünler:

• 30 mm'ye kadar kesit çapı olan 2 metre veya daha fazla;
• 30-70 mm çapında 4 metre ve daha fazlası;
• 5 metreden daha fazla olmayan ve çapı 152 mm'den az olan.

Uzunluğu ile ürünler:

• Çapı 70 mm'den fazla olmayan 5-9 metre;
• 70-219 mm çapında 6-9 metre;
• Çapı en fazla 426 mm olan 10-12 metre.

Ek olarak, çokluğu 250 mm'den fazla olan çok uzunluklu bir elektrik kaynaklı çelik boru üretilmektedir.

Sonuç

Şimdi boyuna kaynaklı boruların ne olduğunu, nasıl yapıldığını ve hangi amaçlarla kullanıldığını biliyorsunuz. Netleştirmek için herhangi bir sorunuz var mı? Bu makaledeki videoyu izleyerek bulabileceğiniz daha yararlı bilgiler.
