Vinçli polipropilen manifold - imalat özellikleri

Birden fazla ısıtma cihazının paralel olarak bağlanması veya ısıtma sisteminin "ılık zemin" düzenlemesinde, toplayıcıları kullandığınızdan emin olun. Bu cihazlar bir tesisat deposunda satın alınabilir veya kendiniz yapabilirsiniz. Bu yazıda, polipropilen gibi dayanıklı ve uygun fiyatlı bir malzemeden kesme vanaları ile bir sıhhi tesisat toplayıcısının nasıl monte edileceğine bakacağız.

Genel bilgi

Bugüne kadar, popüler olarak tarak olarak adlandırılan toplayıcılar, bir dizi ısıtma ve sıhhi teçhizatın kümülatif bağlantısı için kullanılmaktadır. Harici olarak, bu cihaz, bir giriş ve çoklu musluklara sahip silindirik bir parçadır. Her muslukta stop vanaları bulunur.

Bu cihazın çalışması prensibi aşağıdadır - su veya başka bir sıvı girişe basınç altında beslenir. Dahası, birkaç sıhhi tesisat armatürünün paralel olarak bağlanmasına izin veren musluklar arasında veya örneğin bir yerden ısıtma sisteminin birkaç konturunu dağıtmaktadır.

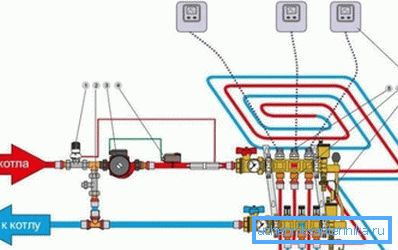

Toplayıcı bağlantısı, aynı anda açıldığında tüm sıhhi tesisat armatürlerinde düzgün su basıncına izin verir. Tarakların ısıtma sistemlerinde kullanılması durumunda, tüm ısıtma cihazlarının (radyatörler veya ılık bir zeminin hatlarının) eşit şekilde ısıtılması sağlanır.

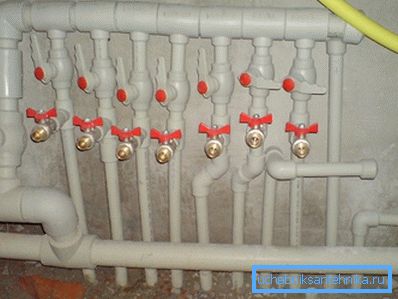

Polipropilen tarakları kendi ellerinizle birleştirmek oldukça basittir ve ihtiyacınız olan her şey bir takım tee ve bilyeli vanalardır.

Bu durumda, cihazın aşağıdaki gibi birtakım avantajları olacaktır:

• Korozyon Direnci.
• Bağlantı parçaları birbirine sıkıca kaynaklandığından, sıkılık.
• Dayanıklılık - bağlantı elemanlarının polipropilen duvarlarında hemen hemen hiçbir ölçek birikmez.
• Ucuzluk, polipropilen boru ve bağlantı parçalarının fiyatının yüksek olmaması nedeniyle.
• Güvenilirlik, çünkü polipropilen oldukça dayanıklı bir malzemedir.
• Tam olarak gerektiği kadar musluk işlemi yapma yeteneği.
• Ürünü hem su kaynağı sistemi hem de ısıtma için kullanma becerisi.

Bu nedenlerden dolayı, birçok uzman, polipropilen parçalardan bağımsız olarak monte edilen, cihazın metal toplayıcılarını tercih etmektedir.

Üretim kolektörü

malzemeler

Bu nedenle, kapama vanaları ile bir polipropilen manifoldunu bağımsız olarak monte etmek için aşağıdaki malzemeler gereklidir:

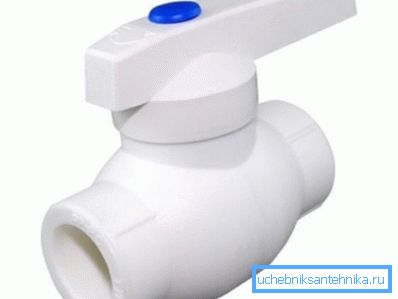

Dikkat edin! Küresel vanalar sadece bir akışı açmak ve kapatmak için kullanılabilir. Şiddetini düzenlemek gerekirse, farklı tipte bir vana kullanılmalıdır.

Borular ve bağlantı parçaları çapları başka parametrelere sahip olabilir. Ana şey, boru hattının çapına karşılık gelmeleridir.

montaj

Tarak montaj talimatları oldukça basittir, asıl önemli olan aşağıdaki sıraya uymaktır:

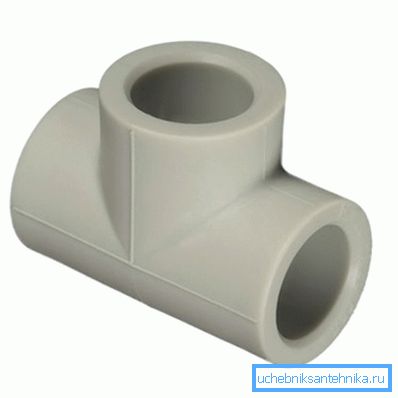

• Öncelikle tees interconnect. Her bir tişört bir musluk görevi görür.
• Daha sonra, cihazın bir tarafına bir fiş takılır ve diğer tarafa bir açı takılır. 90 derece (su kaynağı altta ise).
• Vinçsiz kolektör monte edildikten sonra, her çıkış için bir kapatma vanası kurmanız gerekir.. Bunu yapmak için, bir polipropilen küresel valfın lehimlendiği her bir tipe küçük bir boru parçası kaynak yapılır.

Tüm parçaları birbirine bağlamak için özel bir kaynak makinesine ihtiyacınız olacak (havya).

Aşağıdaki, bu cihazı kullanan bağlantı bağlantılarının sırasıdır:

• İlk adım havyayı çalışma sıcaklığına ısıtmaktır. Aletin hazır olması yeşil bir LED ile bildirilecektir.

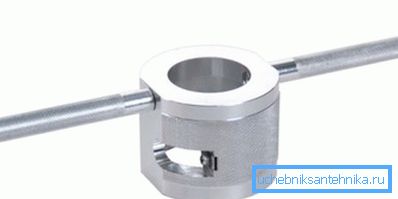

• Bağlantı parçaları boru bölümleri ile birbirine bağlı olduğundan, kaynak makinesi ısınırken, boruya bağlanacak olan borunun bölümünün temizlenmesi gerekir. Bu, borunun ucuna takılan ve dönüş yapan özel bir alet yardımıyla yapılır.

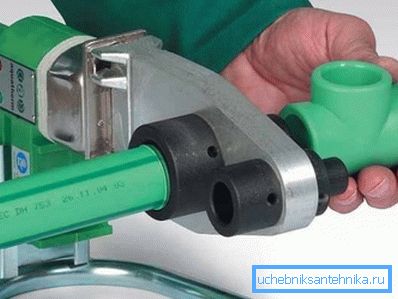

• Havya çalışma sıcaklığına ulaştıktan sonra, bağlantı parçasını ve boruyu alet nozullarına yerleştirin ve plastik yüzey eriyene kadar bekleyin. Bir havya ile komple, farklı çaplarda parçalar için erime süresini gösteren bir tablo var.
• Tabloda belirtilen sürenin sona ermesinden sonra, bağlı parçaları nozullardan sökmek ve birleştirmek gereklidir. Bu pozisyonda, katılaşmaya, hareket etmemeye ya da dönmemeye çalışıncaya kadar tutulması gerekir.
• Bundan sonra, bağlantı parçasına bağlı olan boru, başka bir bağlantıya kaynak yapmak için uçtan ayrılarak kesilmelidir.

İpucu! “Elde etmek” için, yanlış lehimlenen parçaların tüm toplayıcıyı bozabileceğinden, boru ve kaplinlerin hurdaları üzerinde pratik yapmalısınız.

Bu ilke ile tüm detaylar birbiriyle bağlantılıdır. Isıtma sistemi için küresel vanaları olan kollektör kullanılacaksa, geri dönüş için böyle bir cihaz daha gerçekleştirmeniz gerekir.

Sonuç

Birçok durumda, toplayıcı yerleşimin gerekli bir öğesidir. Bulduğumuz gibi, bu cihazı polipropilenden çıkarmak, plastik borular için bir havya ile nasıl çalışacağını bilen her ev ustasının gücü dahilindedir. Aynı zamanda, ürünün kalitesi ve özellikleri markalı taraklara karşı daha düşük olmayacaktır.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgileri öğrenebilirsiniz.
