Boru bükme makinesi: ürünleri hızlı ve kolay bir şekilde

Çoğunlukla, yeni bir ısıtma veya sıhhi tesisat sistemi kurarken veya bunları tamir ederken, boruyu belirli bir açıda bükmeye ihtiyaç vardır. Sabit bir makineyi kullanmak için fabrikaya götürmek çok pahalı ve çok zaman alıyor.

Aşağıda, ev ortamında çeşitli malzemelerin bükme boruları teknolojisi açıklanmaktadır.

Manuel boru bükme ekipmanları türleri

Çalışma yöntemine göre, bükme boruları için portatif boru bükücüler bu tiplere ayrılır.

Makine tasarımı

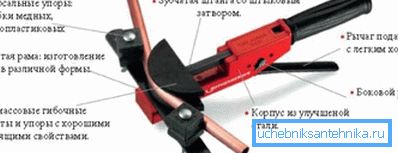

1. Crossbow analogları. Farklı bölümlere sahip ürünler için tasarlanmış özel bir form (desen) kullanırlar.
2. Yay ekleri. Bunları kullanırken, alüminyum, plastik ve metal-plastik boruların gerilmeden bükülmesine yardımcı olan ürüne bir yay yerleştirilir.

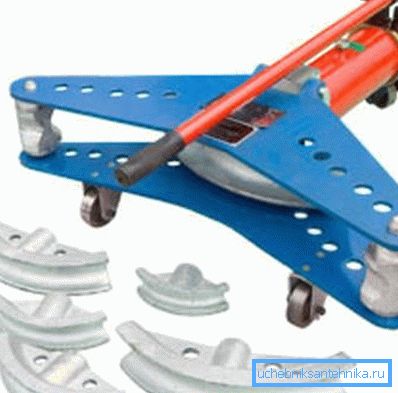

3. Segment Cihazları. Bu durumda bükme, çıkarılabilir segmentler yardımıyla, ürünü kendi etrafında çekerek elde edilir. Makine, farklı yarıçap oluşturmak için tasarlanmış bir dizi şablona sahiptir.
4. Bükme boruları için yıpranmış ince duvarlı elemanları işlemenizi ve küçük çaplı yarıçaplar oluşturmanızı sağlar.

Sürücünün türü ile aşağıdaki cihazlar üretildi.

1. Kaslı (manuel) makineler, küçük bir kısmı demir dışı metaller, çelik, plastik boruları işlemek için kullanılır.

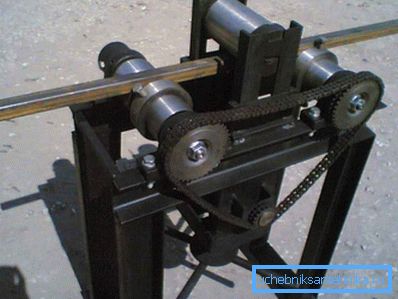

2. Hidrolik cihazlar, 70/75 mm çapa kadar olan ürünlerin bükülmesine izin verir.
3. Elektromekanik karşılıklar, boru bükülmesinin doğru açılarını ve yarıçaplarını garanti eder. Her çaptaki ürünler için uygundur.

Dikkat edin! Yaşam koşulları için optimal el aletleri. 10 ila 25 mm çapındaki bakır, alüminyum, çelik, metal-plastik boruları bükmektedir.

Manuel bir cihazla bir boruyu bükme

Aşağıda bir segment cihazı kullanılarak boru bükme yöntemi verilmiştir.

1. Takım üzerinde istenen dönüş açısını ayarlayın.
2. Bir mengene içinde tutun veya elinize alın.
3. Tüpü fikstüre takın.
4. Kolu, elemanın istenen durumuna düşürmeye başlar.

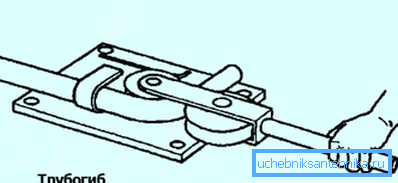

Soğuk bir durumda ince boruların bükülmesi için daha da uygun olan, daha sonra onun mucidinin adını taşıyan Volnova makinesidir.

1. Kendi elemanınızı silindirlerin arasına yerleştirin, böylece bir tarafı kelepçede.
2. Kolu kullanarak, kayışı silindirin etrafında döndürün. İstenen kat elde edilene kadar hareket etmez.
3. Kolu orijinal konumuna getirin.
4. Öğeyi çıkar.
5. Kelepçedeki uzun kenarı kelepçeleyin.
6. Ürünün kısa tarafını bükün.

Metal-plastik ve alüminyum boru bükme

Bükülen alumoplastik borular en çok “sıcak zemin” dönüşleri için ortaya çıkar.

Bükülen santimetrelerin her bir 1/2 için 15 ° 'den fazla olmamalıdır.

Özel yaylar

Çoğu durumda metal ve plastiğin yumuşaklığı boruların bir avantajıdır. Bununla birlikte, bazen bir eksi haline dönüşür. Örneğin, ürünler yarıçapları boyunca yaklaşık olarak yarıçaplarına eşit olacak şekilde büküldüğünde. Küçük bir bükülme yarıçapı genellikle elemanın kırılmasına yol açar.

Bu, kesitin güçlü bir şekilde daralmasına ve dolayısıyla boruların açıklığına yol açar. Kırık bölgesinde, ürünün dış ve iç tabakaları kısmen yok edilir.

Bazen bu, takviye tabakasına ve boru duvarının kopmasına zarar verir.

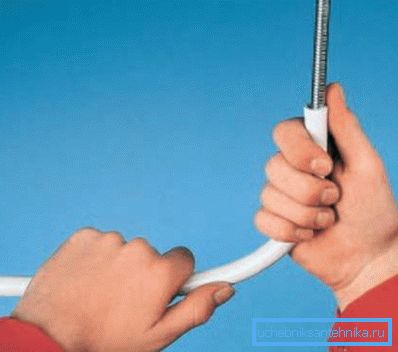

Dikkat edin! Metal plastik boruların bükülmesi için bir yay kullanılıyorsa, açıklanan problemlerden kurtulmak mümkündür. Bu cihaz, tüm dönüş yarıçapında kırışıklıkları olmaksızın ürünün tek biçimli olarak bükülmesini sağlar.

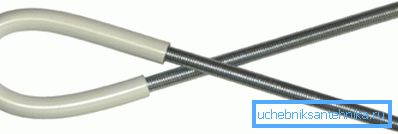

1. Yaylar çift olarak yapılır: cihaz iç ve dış parçaları birleştirir. Boruların her çapı için kendi çiftini üretti.
2. Talimat, yayları yuvarlak telden ziyade düz olarak seçmenizi önerir. Böyle bir cihaz, yumuşak polietilenden mamul ürünlerin iç alanını daha az tahrip edecektir.
3. Cihazın içi konik bir uca sahiptir. Bu, hareket alanını kat alanına basitleştirir. İlkbaharın diğer tarafında bir döngü vardır.
4. Bir tel veya kordon, kullanımdan sonra cihazın çıkarılmasıyla yardım eder.
5. Bir taraftaki dış yay, bir huniye benzeyen bir uzantıya sahiptir. Aracın viraj alanına hareketini kolaylaştırmak için tasarlanmıştır.

Cihaz ile çalışmak

Metal plastikten üretilen borular düşük sertliğe sahiptir.

Bu kalite, bükülmelerini kolaylaştırır.

1. Boruyu istenilen açıyla bükme işlemini gerçekleştirerek, biraz geri alabilirsiniz. Böylece iç yayı serbest bırakır ve ürünün polimer iç tabakasını tahrip etmeden sakin bir şekilde çıkarırsınız.
2. Cihazın iç kısmının yeri görsel olarak kontrol edilemez. Bu nedenle, ona bağlı telin uzunluğunu izlemelisiniz. Bu parametre + yayın uzunluğu, borunun ucundan viraj noktasına kadar istenilen mesafeye eşit olacaktır.
3. Alumoplastik hemen eğilmemelidir, ancak birkaç sallanma hareketinin yardımıyla. Bu, plastiğin iç kısmının tereddüt etmemesini ve bükülme yarıçapı boyunca eşit olarak dağıtılmasını sağlar.

Çelik boru bükme

Viraj çelik eleman sadece bükme boruları için fabrika armatürü değil.

Öğeleri işlemenin "popüler" yolları vardır.

1. Ürünü geleneksel bir mengene ile sabitleyin.

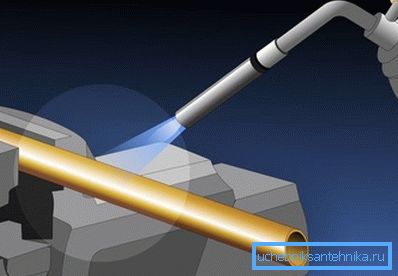

2. Kapağı bir gaz ısıtıcıyla ısıtın.
3. Ürünün istenilen açısını oluşturmaya başlayabilirsiniz.

Dikkat edin! Borunun rengiyle yeterince ısındığını öğrenebilirsiniz. Eğer kıtlaşırsa, o zaman harekete geçme zamanı. Galvanizli ürünler için ısıtma yönteminin geçerli olmadığı konusunda uyarılmalıdır.

Küçük bir bölümle profilli bir boruyu (kare, dikdörtgen şekil) bükme hakkında biraz.

1. Öğeyi zımparalayın.
2. Uçlarını ahşap mandallarla kapatın.
3. Boruların her iki tarafındaki destekleri değiştirin.
4. Elemanın ortasındaki lastik bir tokmakla hafifçe vurmaya başlayın ve istenen şekli verin.

Katı plastik borular bükme

Plastik boruların bükülmesi için ekipman da basit bir fikstür ile değiştirilebilir.

1. İstenilen şekle eleman vermek için fiber panelden bir çerçeve yapın.
2. İş parçasını zımpara bezi ile zımparalayın.
3. Kalıplama makinesinde plastik parça için silikon bir kabuk yapın. Boruyu mandrel üzerine sabitlemek ve ürünü hasardan korumak gerekir.
4. PP veya PE boruyu kabuğun içine yerleştirin.
5. Çardakta sabitleyin.
6. Ortaya çıkan tasarım kalıplama makinesinde ayarlanır.
7. Isıtma işleminden sonra, plastik yumuşak hale gelir ve mandrel üzerine yerleşir, böylece istenen şekli elde eder.
8. 10/12 dakika bekleyin.
9. Ürünü tasarımdan çıkarın ve tamamen soğumasını bekleyin.

Bu hassas işlemin fiyatı çok küçük olacaktır.

Sonuç

Elde edilen bilgileri öğrendikten sonra, borunun yaşam koşullarında nasıl büküleceğini öğreneceksiniz. Farklı malzemelerden yapılmış ve farklı çaplarda olabilirler. Bu makaledeki video, sürecin inceliklerini anlamanıza yardımcı olacaktır.
