Boru bükme makinesi veya profil boruyu kendi ellerinizle

Özel bir ev ya da ülke arsasının edinilmesi, hafta sonu pasif olarak geçirme arzusuyla nadiren ilişkilidir. Oldukça zaman alacak ve polikarbonatla kaplı sera arsada görünecek ve evin verandasının üstüne yağmur damlası ve kavurucu güneşe karşı koruma sağlayabilecek süslü bir vizör yerleştirilecek.

Bu önemli ve gerekli yapılar için çerçeve, bükülmüş şekilli tüplerden oluşturulan çerçeve haline gelir. Belli bir yarıçap ve şeklin bir bükülmesini sağlamak için, bir boru bükücüsüne ihtiyaç vardır. Bu yazıda, ev ustasının yapamayacağı, haddeleme boruları için benzer bir makinenin nasıl yapılacağı hakkında konuşacağız.

Boru bükücü nedir ve neden gereklidir?

Profil borusu veya boru bükme makinesini haddelemek için kullanılan bir makine, haddelenmiş metal ürünlerle çalışmak için kullanılan araçlara ve mekanizmalara ait teknik bir cihazdır. Bununla birlikte, normal boru malzemelerinin profilini belirli bir yarıçapa göre kolayca bükebilirsiniz. Ana avantajı, herhangi bir sayıda ürünü aynı yarıçapta bükme kabiliyetidir.

Dikkat edin! Bükülmüş borular, sıcak veya soğuk su taşıyan boru hatlarının montajı için ve ayrıca inşaatta sıklıkla kullanılan çeşitli tip ve şekillerde çerçevelerin oluşturulmasında kullanılabilir.

Birçok kimse trugobib'e neden ihtiyaç duyduğunu merak ediyor. Borunun bir ucunu güçlendirmek ve birbiri ardına çekilmek gibi görünüyor. Ama aslında, her şey çok basit değil.

Bu yöntem aşağıdaki sonuçlara yol açacaktır:

1. Yarıçapı kontrol edememe;
2. Ürünü bu şekilde bükerek, bir stres konsantrasyon bölgesi oluşturacak, böylece yapının gücünü azaltacaktır;
3. Azaltılmış tasarım ömrü.

Boru bükücü, ev ustası için basitçe gereklidir, bu nedenle, birçoğu için böyle bir makinenin fiyatının ne olduğu veya kendi ellerinizle yapmak için ne kadar akıllıca olduğu konusunda akut bir soru vardır.

Nasıl seçilir?

Kendi kullanımı için herhangi bir enstrüman alırken, her bir usta, makul ihtiyacı ilkesine göre yönlendirilmelidir.

Konsey. Boruların haddelenmiş olduğu alet, sahibinden ek masraflar gerektirmeden, işlevlerini düzgün bir şekilde yerine getirmelidir.

Bu tür bir mekanizmayı seçmek için kriterler:

1. Sürücü tipi Seçim, boruların boyutlarına, beklenen iş miktarına ve aletin kullanım yoğunluğuna bağlı olarak yapılır;
2. İşlenmiş profil ürünlerinin maksimum geometrik parametreleri;
3. Yapılan işlemlerin özelliklerine bağlı olarak, makinenin çalışma prensibi.

Bir başka önemli faktör de makinenin boyutudur. Masaüstündeki veya ayrı bir köşedeki konuma göre, sabit bir çoklu araç seçebilirsiniz.

Boru bükme cihazı

Bu tip bir aletin ana amacı şekillendirilmiş bir borunun yuvarlanmasıdır, yani boşluğa istenen şekli vermektedir.

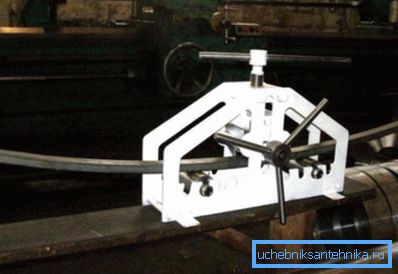

Ev ustaları arasında en yaygın olanı, manuel sürüş tipi olan makinenin tam üç silindirli versiyonudur. Bu tür bir ünite, iş parçasının enine kesitine eşit genişlikte üç silindirin üçgen bir tasarımıdır.

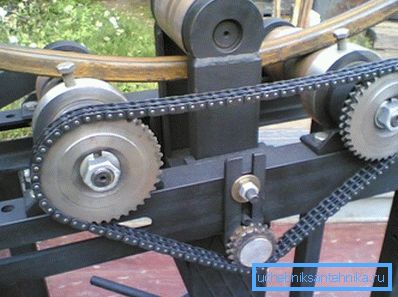

Yapının tabanında bulunan makaralar bir zincir tahrik ile birbirine bağlanır. Üst silindir, vidalı bir kelepçe veya pres ile bir vida mekanizmasının parçasıdır.

Bu üst silindir dikey yönde ileri geri hareket edebilir.

1. Boru alt silindirlere yerleştirilir ve vida mekanizmasına bağlı olan üst tarafa bastırılır;
2. Kolu çevirmek, usta bir broş üretir;
3. Ayrıca, iş parçasını değirmenden çıkarmadan, sıkıştırma vidasını birkaç tur sıkarak basıncı arttırıyoruz;
4. İş parçası yeniden çizildi.

Tarif edilen döngü, boru istenen şekle sahip oluncaya kadar tekrarlanmalıdır.

Bükücüler çeşitleri

Cihazın oldukça basit görünmesine rağmen, bu türden çok sayıda yapı var. Bazı temel özelliklere göre, bunlar aşağıdaki kategorilere ayrılmıştır.

Sürücünün tipine göre, profil borusu için makine şu şekilde olabilir:

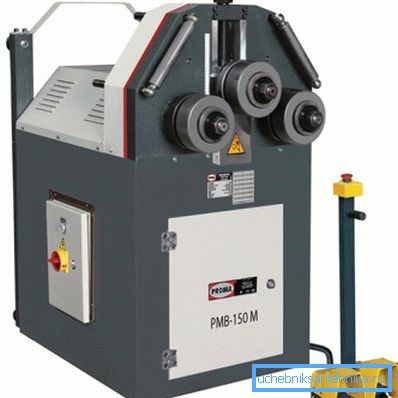

• elektromekanik. Böyle bir düzenek için tahrik, geleneksel veya adımlı bir motordur. Dahası, her zamanki düşük şanzımandan bağlanarak, yüksek kaliteli bükme elde etmek için uygulanan çabaları zaman içinde eşit bir şekilde germenizi sağlar;

Dikkat edin! Bir elektrik motoru yuvarlanan bir takım silindiri veya bir yıpranmış tip makinenin bir kol sistemini çalıştırabilir.

• hidrolik. Manuel tahrikli tasarımın daha güçlü bir versiyonu. Hidrolik silindirin kenetleme mekanizması olarak kullanmak, bükme için gereken çabayı azaltacaktır;
• manuel. Genellikle her ustanın atölyesinde ve iyi bir mal sahibi olan en yaygın mekanizma türü.

Dikkat edin! İş parçasının kiralanması ve downforce yaratılması, sadece operatör tarafından uygulanan kuvvet ile üretilir.

Eğme yöntemine göre, haddehaneler aşağıdaki gibi sınıflandırılabilir:

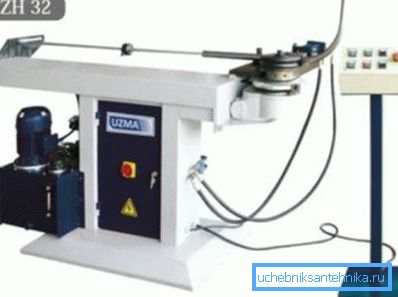

• çardak - Kural olarak, endüstriyel üretim. Çoğu zaman elektromekanik veya hidrolik olarak buluşmak mümkündür. Bu tasarımın avantajları, verilen küçük bir bükme yarıçapına sahip kalitatif deformasyonu içerir;

• bölüm - ince duvarlı yumuşak metal borularla çalışmak. Genellikle tesisatçıların ve ısıtma sistemlerinin üreticilerinin kullandığı. Bükülmüş ürünler için iki koldan oluşur. Döner kolların yerine, mandreli istenen yarıçapa ayarlayın. Bu durumda bükme, borunun takılmasından sonra sapların karıştırılması yöntemiyle yapılır;

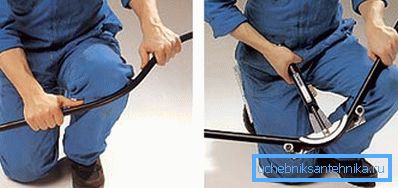

• bahar - bir borunun geçtiği belirli bir çaptaki yoğun bir yaydır. Yüksek kaliteli eğilme için önemli deneyime sahip olmalısınız. Genellikle klimalar tarafından kullanılır;

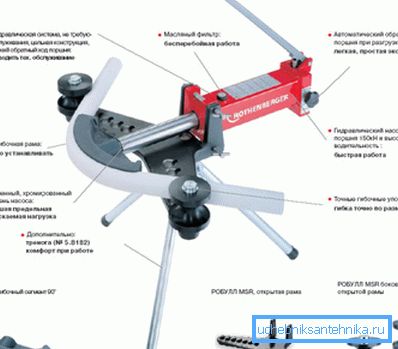

• yaylı tüfek - Bakır, alüminyum ve çelik ince duvarlı boruların deformasyonunda kullanılır. T şeklindeki bir yapıdır, bunun üzerine tüp tutucular sabittir ve merkezde değiştirilebilir mandrelleri olan hareketli bir koldur. Kolu bastığınızda, kol uzatılır ve mandal mekanizması, bükme kuvvetini kademeli olarak artırmanıza izin verir.

Kendin yap

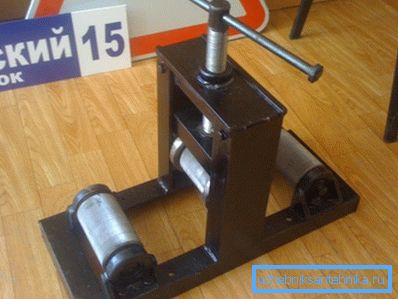

Örneğin, üç silindirli manuel tipte bir birim oluşturma talimatlarını ele alacağız:

1. Vücudun rolünde, basit bir kalemle işaretlenmiş 3 mm kalınlığında çelik levhalar kullanabilirsiniz;
2. Makaralar, yataklarla donatılmış kablo makaralarından yapılabilir;
3. Silindir için koltuk, geleneksel bir elektrikli matkap kullanılarak delinir;
4. Makaranın karşısında, üst kısımda, kelepçeleme mekanizmasının bir parçası olacak şekilde yeterince yüksek bir somun kaynaklanır;
5. U şekilli parça kaynaklanır, silindir vidası için montaj delikleri ile donatılmıştır. Basınçlı silindiri kaldırmak için kaynaklı bir yıkayıcı sorumlu olacaktır.

Sonuç olarak

Soğuk haddehane boruları farklı tip ve boyutlardaki ürünleri etkili bir şekilde bükmenize izin verecektir. Kendinizi inşa ederek veya böyle bir ünite satın alarak ve kendi atölyenizde kurarak, en tuhaf formların bile olduğu çerçevelerin inşasının artık sizin için bir sorun olmayacağından emin olabilirsiniz.

Böyle bir araç yardımı ile bir sera çerçevesi ve orijinal bir kulübe ve ihtiyacınız olan başka bir inşaat yapacaksınız.

Ve bu makaledeki video, kendi aracınızı oluşturmanın daha da nüanslarını size gösterecektir.
