Boru bükücü - aletin özellikleri ve kendi üretimi

22-05-2018

Enstrümanlar

Çoğunlukla, ülkede veya garajda çeşitli çalışmalar yaparken, doğru geometrik şekli elde etmek için boruyu belirli bir daire etrafında bükmeye ihtiyaç vardır. Böyle bir sonuca ulaşmak için sadece özel bir araç yardımıyla mümkündür, ancak birkaç işlem için bir cihaz satın almak pahalı olacaktır. Bu problemi çözmeye yardımcı olmak için, bu makalede, bir boru bükücüsünün nasıl yapıldığına bakacağız.

Ekipman özellikleri

Cihazın amacı

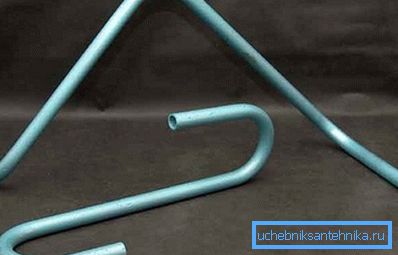

Gazebolar, seralar, çitler, bahçe mobilyaları vb. Gibi çeşitli metal yapıların imalatında, profil tüpler çok dayanıklıdır, çünkü dayanıklı, dayanıklı ve uygun fiyatlı malzemelerdir. Bununla birlikte, bu yapıların bazılarının üretim teknolojisi, boruların belirli bir yarıçapta veya belirli bir açıda bükülmesini gerektirir. Ek olarak, boru hattı kurulumu sırasında eğilme gerekebilir.

Böyle bir işlemi ellerinizle yapmak imkansızdır, ancak boru bükücü, görevle başa çıkmanıza çok zorlanmadan izin verecektir. Bununla, boruları 0 ile 180 derece arasında bir açıyla bükebilirsiniz. Çoğu zaman bu cihazlarda elektromekanik veya hidrolik tahrik kullanılır.

Bu aracın çeşitli boru türlerini bükmenize izin verdiği için oldukça çok yönlü olduğunu söylemeliyim:

Kazan daireleri;
gaz;
su;
Profil vb.

Malzemeye gelince, bunlar aşağıdakilerden yapılabilir:

Oldu;
bakır;
alüminyum;
Metal ve plastik.

Tek boru çapı iki inçten fazla olmamalıdır. Sonuç olarak, bu aracın kapsamı çok kapsamlıdır.

Özellikle kullanılır:

Kazan dairelerinde;
Benzin istasyonları;
Isıtma ve sıhhi tesisat sistemleri vb.

Fikstür çeşitleri

Aletin imalatına geçmeden önce, hangi tip boru bükücülerinin mevcut olduğunu düşünün:

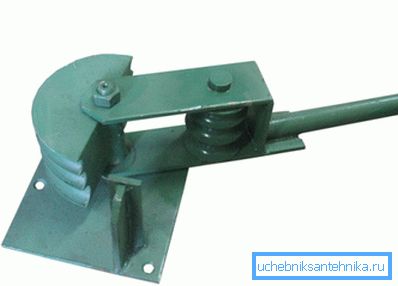

manuel	Halkaların bükülmesi ve farklı yarıçapların yayları gibi işlemleri yapmak için tasarlanmıştır. Ağırlığı genellikle küçüktür, bu da aleti metal yapılarla iş yerine götürmenizi sağlar. Böyle bir ürünün fiyatı nispeten yüksek değildir. Takım, 3x3 cm'ye kadar çapa sahip, 4 x 4 cm ve yuvarlak kesitli profilli borularla çalışabilir.

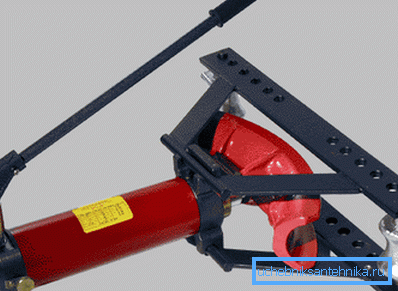

Manuel hidrolik	Bu aletin sürüşü, operatörün gücünü artıran bir hidrolik kuruluma sahiptir. Sonuç olarak, büyük çaplı borular bükülebilir. Gaz boru hatları ve su borularının montajı ve sökülmesi için fikstür tavsiye edilir.

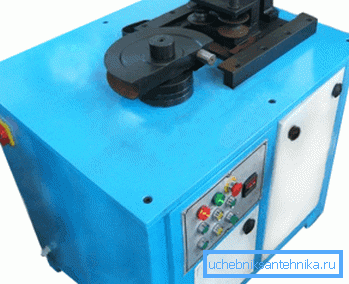

elektrik	Üretim ölçeğinde borularla çalışmak için kullanılır. Profilli ürünleri 80-40 mm'ye kadar bir kesit ile bükmeyi mümkün kılar. Yuvarlak boruların çap sınırı 30 mm'dir. Bu ürünlerin bir özelliği yüksek performans ve her iki yönde dönen düğmeler veya ayak pedalları gibi kontrol gibi ek işlevlerin kullanılabilirliğidir.

Ayrıca, mevcut tüm araçlar çalışma koşulları açısından farklılık gösterir:

El kitabı - ev kullanımı için veya doğrudan boruların montaj yerinde kullanılır.

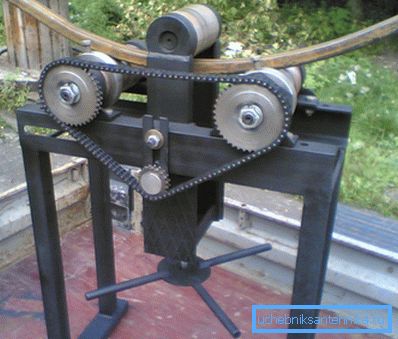

Sabit - boru bükmenin işlemin bir parçası olduğu işletmelerde kullanılan makinelerdir.

İpucu! Borunun büyük bir yarıçapını almanız gerekiyorsa, örneğin, kemerli bir seranın üretimi için, tahtaları yıkın ve istenen yarıçapın yarım dairesini kesin. Bundan sonra, bu fikstür etrafında kendi ellerinizle borunun etrafından dolaşabilirsiniz.

Alet yapımı

Basit bir bükme cihazı yapmak oldukça basittir.

İhtiyacınız olan tek şey, bazı araçların yanı sıra bazı tesisat becerileridir:

Kaynak makinesi;
Bulgar;
Mezura ve kalem

Malzemelere gelince, 3 ve 10 mm kalınlığında ve aynı zamanda birkaç çelik çubuk içeren birkaç metal levhaya ihtiyacınız olacaktır.

Yani, talimat şöyle:

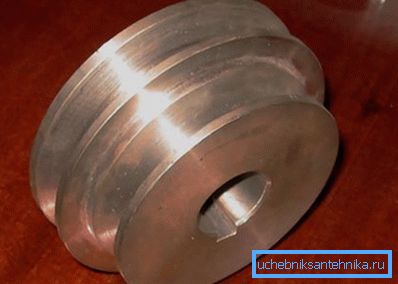

İlk adım kasnakları hazırlamaktır. Cihazı evrensel hale getirmek için, örn. Farklı çaplarda borular için iki adet üçlü kasnak kullanılmalıdır - yarım inçlik borular için bir çift, inç borular için bir çift ve üç çeyrek boru için bir çift. Hemen böyle bir kasnak almanın işe yaramayacağını söylemeliyim, bu yüzden atölyede sipariş edilmeleri gerekiyor.

Tekerleğin her iki tarafında, borunun çapının yarısına denk gelen bir girinti bulunmalıdır. Sabit makara minimum çapa sahip olmalıdır, çünkü minimum bükülme yarıçapına bağlı olacaktır.

Bundan sonra, masaya tutturmak için köşelerde deliklere sahip bir kare plaka olan yaklaşık 10 mm kalınlığında bir metal tabanı yapmanız gerekir.
Daha sonra plakanın ortasına, çapı küçük üçlü kasnağın iç çapına karşılık gelen bir pim takılması gerekir, kaynak yapılır.
Yatağın hazır hale gelmesinden sonra, dönüş mekanizmasının yürütülmesi gereklidir. Bunu yapmak için her şeyden önce, iki metal levhanın U şeklindeki kısmını kaynatmanız gerekir. Parçanın ayaklarının yüksekliği, küçük ve büyük kasnağın çapına karşılık gelmelidir, böylece bu mesafede büyük bir hareketli kasnak ve sabit olanın yarısı tamamen oturacaktır.
Yaklaşık 25 cm uzunluğunda bir tutamak parçanın üst kısmına kaynaklanır, daha sonra bu tutamağa bir manivela görevi gören bir tüp yerleştirilir.
Ardından, parçanın kenarına, kama pimi ile sabitlenen büyük bir pim takılır. Tüm yapı ile taban pimine küçük bir kasnak konur.
Şimdi sadece vurgu yapmak için kalıyor - bunun için bir tane daha pim kaynaklanıyor ve bir kasnak yerleştiriliyor.

Üretim parçaları tamamlandı. Şimdi sadece aleti masaya sabitlemek için kalır ve boruları bükmeye başlayabilirsiniz.

İpucu! Borunun bükülme sırasında düzleşmesini önlemek için kum ile doldurulmalı ve uçları kertik ile kesilmelidir.

Sonuç

Her ev ustası kendi başına manuel boru bükücüsü yapabilir. Tabii ki, bu işlem biraz zaman alacaktır, ancak bu araç gerçekten faydalıdır ve kesinlikle çiftlikte birden çok kez kullanışlı olacaktır.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
