Boru deflektörü - ne ve neden gerekli?

Herkes, bir saptırıcının ne olduğunu bilir ama herkes bazı evlerin bacaları üzerinde bir şemsiye şeklindeki kaputları fark etti. Bu tasarım “reflektör” anlamına gelen “deflektör” olarak adlandırılır. Daha sonra, bu baca elemanına daha yakından bakalım, amacını ve böyle bir cihazı nasıl yapacağınızı düşünelim.

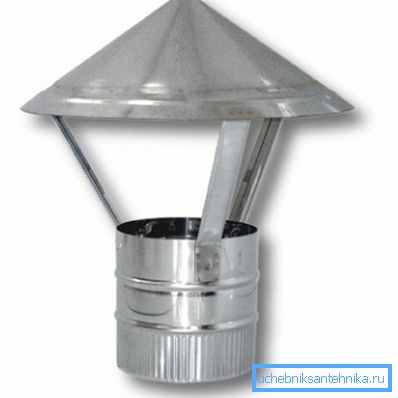

Baca için konik deflektör

Neden bir saptırıcıya ihtiyacınız var?

Saptırıcının tasarımı oldukça basittir - çoğu zaman baca borusuna konan bir şemsiyeyle kısa bir boru gövdesinden oluşur. Saptırıcıya ayrıca bir rüzgar kancası veya duman kutusu da denir (burada kanalizasyon borularının nasıl değiştirildiğini öğrenin).

Dikkat edin! Pus sadece pratik bir işlevi değil, aynı zamanda eski bir mimari unsurdur. Performansının bugünkü bazı çeşitleri, gerçek bir sanat eseri olmaya devam ediyor.

Pratik amacına gelince, baca, öncelikle, hava akışını saptırmak suretiyle, itme kuvvetini geliştirmeyi amaçlamaktadır. Bu nedenle adı “reflektör” dir. Rüzgar yansıdığı için, baca önünde düşük basınç bölgesi ortaya çıkar ve bu da itme kuvvetinin artmasına neden olur.

Çalışmalar, en basit bacanın bile kullanılmasının, bacaların verimliliğini yüzde 20 artırdığını ve verimliliğinin rüzgar yönüne ve diğer koşullara bağlı olmadığını göstermiştir.

Bununla birlikte, bu tek işlevi değil, bacalar üzerinde deflektörleri başka nedenlerle kurmak mantıklıdır:

  • Bacayı yağıştan korur.
  • Enkazın boruya girmesini önler.
  • Canlıların nüfuzunu önler.
  • Çatı malzemesini uçan kıvılcımlardan korur.

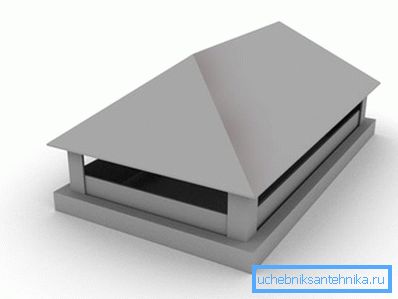

Fotoğrafta bir kalça baca

Deflektör çeşitleri

Dominic son zamanlarda her türlü gelir.

Farklı olabilirler:

  • Kap şekli;
  • tasarım;
  • Malzemeler vb.

Bu nedenle, aşağıda türlerine daha yakından bakacağız.

şekil

Şimdi aşağıdaki formların kapaklarının en büyük popülerliği:

  • Düz kapaklı;
  • çadır;
  • Yarım daire şeklinde bir kapak ile;
  • koni;
  • Gambrel.

İpucu! Saptırıcının seçimi, büyük ölçüde binanın mimarisine bağlıdır, örneğin, düz bir kapaklı bakır deflektörler genellikle modern tarzda yapılmış evlerde kullanılır. Modern binalarda yarım daire şeklinde kapaklı kapaklar daha iyi görünüyor.

Dövme duman

malzemeler

Bacalar için olduğu gibi, çoğu zaman galvanizli demirden yapılır. Doğru, son zamanlarda emaye veya hatta bir plastik tabakası ile kaplı ürünler var.

Nadiren bakır vane bulundu. Çatının süslenmesi genellikle çeşitli biçimlerde olabilen dövme ürünler kullanılır. Tabii ki, tasarımcı flyuharok'un fiyatı çok yüksek olabilir.

dizayn

Bu cihazların tasarımları, oldukça az sayıda, en popüler son zamanlarda şunlardır:

  • TsAGI;
  • Deflektör Grigorovich;
  • "Duman dişi";
  • Açık Astato;
  • Rotasyon ile küresel;
  • Yuvarlak "Voller";
  • Yıldız "Shenard"

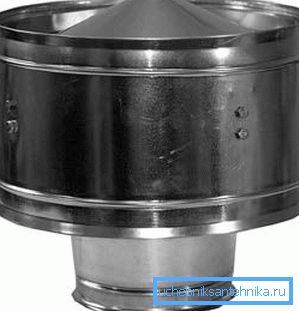

Duman kutusu TsAGI

En yaygın havalandırma deflektörü, bir TsAGI bacasıdır, bu nedenle, bir örnek olarak, yapısını düşünün.

Yani, bu tasarım aşağıdaki unsurlardan oluşur:

  • giriş;
  • Deflektör konut;
  • difüzör;
  • parantez;
  • Şemsiye.

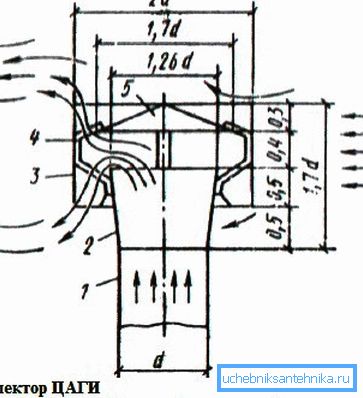

Cihazın TsAGI diyagramı

Üretim flyugarki

Baca üzerinde kendi elinizle bir deflektör yapabildiğiniz ve bunun karmaşık bir şey olmadığı unutulmamalıdır. Sadece bir metal levha hazırlamak ve çizimi tamamlamak, parçaları kesmek ve birleştirmek gerekir.

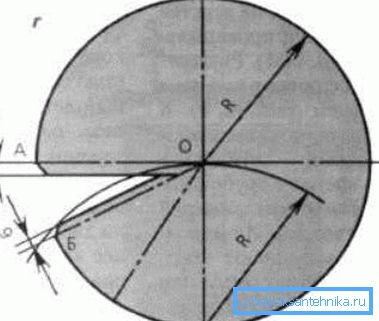

Baca konik kaputunu ters çevirme

Örneğin, yuvarlak boru için do-it-yourself deflektörü aşağıdaki gibidir:

  • Önce kağıda bir daire çizmeniz gerekiyor. Yarıçapı baca yarıçapından daha büyük olmalıdır.
  • Daha sonra, dairenin ortası boyunca dikey merkez çizgileri çizilmelidir.. Daha sonra, O1 kesişme noktasında, bir pusulanın ayağını koymak ve bir çentik B yapmak gerekir, çentiğin yarıçapı çemberin yarıçapına eşit olmalıdır. Serifin kesişme noktası, dairenin merkezine bir çizgi ile bağlanmalıdır.
  • Daha sonra bir daire kesmeniz ve içinde bir AOB parçası kesmeniz gerekir.. Katlama için kenarları bırakmak gereklidir.
  • Daha sonra, bitmiş parça bir koninin içine doğru yuvarlanmalı ve kenarları toplanmalıdır.
  • Sonra dört rakı koniye perçinlemek ve ürünü borulara monte etmek zorundasınız.y. Sabitlemek için, raflarda ve bir bacada delik açmak ve yapıyı cıvata veya vidalarla sabitlemek mümkündür.

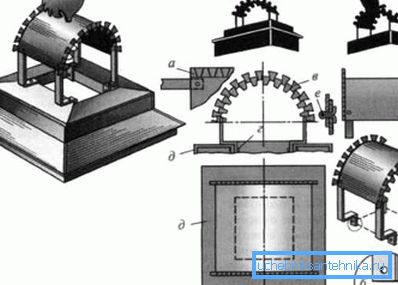

Deflektörün baca borusu üzerine çizimi - kemerli tasarım

Kendi elleriyle kare veya dikdörtgen bir baca saptırıcısı aşağıdaki gibidir:

  • Her şeyden önce, bir çelik dikdörtgenin, büküldüğünde boru açıklığının üst üste binebileceği kadar büyük bir uzunlukta kesilmesi gerekir.
  • Bir bacayı süslemek için, her iki yanından, aynı mesafede bulunan ve yamuk bölümlerin elde edilmesini mümkün kılan, aynı eğik kesimlerin yapılması gerekmektedir.
  • Sonra dört çelik çubuk yapmalı ve dikdörtgenin köşelerine perçinle tutturmalısın.
  • Dikmelerin uçları şemada gösterildiği gibi bükülür ve bunlarda bir delik yapılır.
  • Dikdörtgen bükülmüş kemer olmalı ve bacanın içine sokulmalıdır. Yapının sabitlenmesi için, bacada delik açmanız ve baca dikmelerinin deliklerine girmesi gereken çivi veya pimler eklemeniz gerekir.

Bu iş bitti. Flyugarok'un en basit tasarımlarını düşündük. İstenirse, daha karmaşık deflektörler yapabilir ve hatta onları bir rüzgar gülü ile süsleyebilirsiniz.

Sonuç

Saptırıcı, yalnızca iştahı arttırmakla kalmaz, aynı zamanda tıkanmasıyla bağlantılı birtakım problemleri de önlediği için bacaların önemli bir elementidir. Buna ek olarak, evin tasarımında önemli bir rol oynayabilir, belirli bir stile ait olduğunu vurgulayabilir. Ayrıca, böyle bir cihaz bağımsız olarak da yapılabilir (ayrıca, atık su borularının ve bağlantıların türleri: seçim kriterleri).

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
