Boru üzerinde bir kapak nasıl yapılır: 7 basit adım, para

Bir kır evinin mühendislik sistemlerinin normal işleyişi için, binanın çatısına giden farklı borulara sahip olmanız gerekir. Mutfak davlumbazının, ısıtma kazanının, şöminenin vb. Çalışması için önemlidirler. Bu yapıları çevrenin olumsuz etkilerinden korumak için boruların havalandırılmasında ve ısıtılmasında yardımcı olur.

Tasarım özellikleri

Yağışa karşı koruma

Bacalar ve havalandırma boruları, yüksek kaliteli malzemeden yapılmış ve çeşitli teknolojik nüanslara uygun olarak, çatlak ve çatlakların oluşmasından kaçınarak teknik özelliklerini bozmaktadır.

Ancak yapının üst ucu sürekli olarak en güvenilir duvarları bile yok eden yağmur, kar ve rüzgardan etkilenir. Buna ek olarak, ağır bir duş sırasında, sobanın veya şöminenin içine küçük miktarda su girebilir, bu da yakıtın ıslanmasına ve dumanlanmasına neden olabilir.

Güçlü bir rüzgar patlamaya başladığında, duman aynı zamanda bacadan çıkamaz ve içinde birikmeye başlar. Buna ek olarak, sıcak hava, sıcak dumanın üzerine ek baskı yapmaya başlayan borunun iç boşluğuna girer.

Sonuç olarak, itme azalır ve bazı durumlarda ters işlem başlayabilir - dumanlı ocak içine ve çekerek oturma odasına.

Kapak çeşitleri

Yukarıda listelenen tüm sorunlardan kaçınmak için, kolayca elle yapılabilen baca üzerindeki kapaklar yardımcı olur.

Rüzgarlı bir günde çekişi korumanızı sağlar ve yağışların etkisi altında bacadan erken tahribatı önler.

Rüzgar geçirmez konstrüksiyonun çalışma prensibi aşağıdaki gibidir:

• yükselen sıcak duman, başlığın üstüne yaslanır;
• Kapağın dış kenarları boyunca kayan bir soğuk hava jeti, biriken sıcak havaya çekilir, bu da baca çekişini arttırmayı mümkün kılar.

Ele alınan parçaların üretimi için malzeme, paslanmayan herhangi bir metal olabilir.

En yaygın kullanılanlar:

• polimer bileşimi ile korunan çelik;
• alüminyum;
• bakır;
• fiyatı çok yüksek olmayan diğer malzemeler.

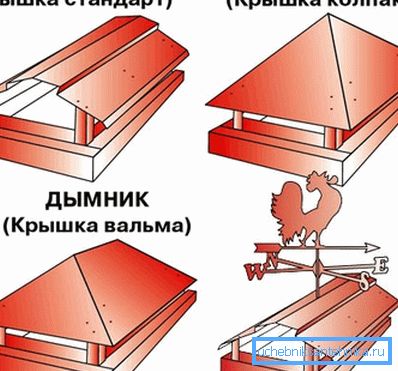

Onların tasarımları da çeşitlidir:

• dört tarafı standart koruyucu başlık;
• yuvarlak baca üzerinde şemsiye;

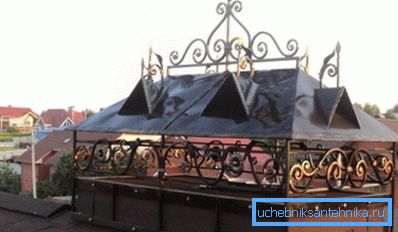

• yarım daire şeklinde bir üst olan kapak, klasik Avrupa tarzında yapılmış olan konutun dış cephesi ile iyi bir şekilde birleştirilmiştir;
• düz bir tepe ile donatılmış bir kapak - evin modern tarzda inşa edildiği durumda kullanılır;
• rüzgârlı rüzgar pervanesi - rüzgârın etkisiyle yerini değiştirerek, rüzgârın gücüne ve yönüne bakılmaksızın en etkili traksiyonu oluşturmanızı sağlar;
• Gable-cap fly-iron - kışın düşen büyük miktarda kar ile karakterize olan alanlarda etkilidir;
• Açılır kapaklı flyogark - koruyucu kapağı sökmeden bacayı temizlemenizi sağlar. (Ayrıca bkz. Makara borusu: özellikler.)

Bir kapağın bağımsız üretimi

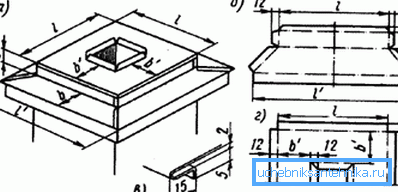

ölçümler

Bu yapının tüm yatay yüzeylerini yağmurdan ve kardan korumak için baca veya havalandırma üzerindeki bir kapak yapılmalıdır. Bu nedenle, eğer baca üstte bir genişleme ile yapılmışsa, üst kısım onu ​​kapsamalıdır.

Aşağıdaki boyutları kaldırmak gerekir:

• borunun dış kısmının uzunluğu ve genişliği;
• duman çıkışının geometrik parametreleri;
• genişlemeden bacanın üst kenarına kadar olan mesafe.

Dikkat edin! Bitmiş tasarım kolayca bacaya konmalıdır. Bu nedenle, inşaat sırasında elde edilen boru boyutlarına 5-10 mm eklenmesi gerekmektedir.

Kapağın altındaki kanatlar, genişlemeyi tamamen kaplayacak şekilde yapılmalıdır.

montaj

Baca başlığını monte etmeye başlamadan önce, aşağıdaki alet ve malzemelere sahip olduğunuzdan emin olun:

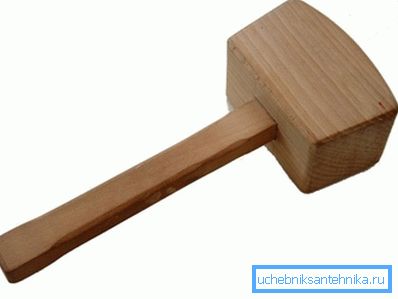

• tahta tokmak;
• küçük çekiç;
• kelepçeler;
• 10 mm kalınlığında metal çubuk;
• metal levha kesmek için makaslar;
• hattı;
• işaretlemek için kalem veya işaretleyici;
• Metal açısı 40 mm genişliğinde ve 1-1.5 metre uzunluğunda.

Bir baca montajı için talimatlar kendiniz yapın 7 ardışık adımdan oluşur:

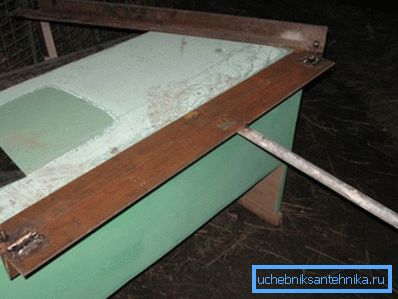

1. İlk önce, çalışacağınız masanın çalışma köşesine metal bir köşe tutturmanız gerekir.. Metal sacların bükülmesi için temel görevi görecektir.

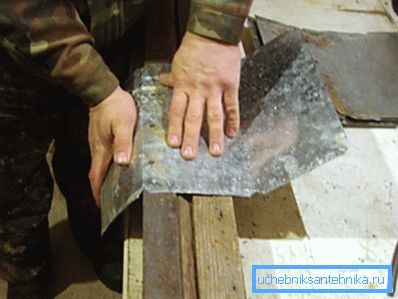

1. Damla bükülmüş. Bu, yaklaşık 1 cm genişliğinde özel bir kenardır, yavaşça ortaya doğru hareket ederek, tabakanın kenarından çalışmaya başlamak daha iyidir. Böylece metal kaymaz. Öğeyi 45 derecelik bir açıyla bükün. Bunu yapmak için, iş parçası önceden cıvatalı köşeye yerleştirilmeli ve bir çekiç kullanarak istenilen şekle getirilmelidir.
2. İş parçasının üst kısmı diğer tarafa 90 derecelik bir açıyla bükülmelidir.. Bu kenarın genişliği 2 cm'dir.
3. Daha sonra, benzer bir şemaya göre, levha merkezi eksenel çizgi boyunca bükülür.. Bükülme açısı, rüzgar başlığının tasarım tipine bağlıdır.

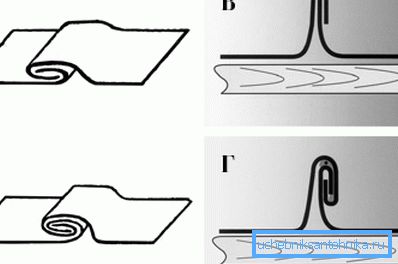

1. Bundan sonra, tüm detaylarda katlanır. Bunu yapmak için özel bir araç kullanabilirsiniz - sözde gib. (Ayrıca Brick Tube makalesine bakın: özellikler.)

1. Bir sonraki adım kapağı yapıyor. Kenarları 15 mm'lik bir mesafeden bükülür, daha sonra kapak üzerine yerleştirilir.
2. Daha sonra işaretlenmiş ve bir delik açılmış, boyutları baca iç kısmının geometrik parametrelerine uymaktadır, 20 mm kadar azaltılmıştır.. Her iki tarafta kenarları düzenlemek için gerekli olacak. Aşağı bükülmemeli, ama yukarı.

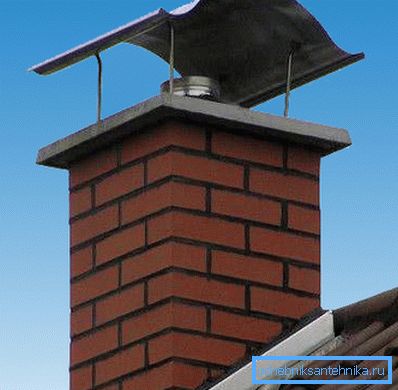

Ortaya çıkan başlık, ankraj cıvatalarıyla ocak veya havalandırma borusuna sabitlenir.

Yuvarlak asbest borusu üzerinde kapak

Böyle bir baca tasarımı, daha basit ama yine de etkili bir kapak oluşturmanıza ve kurmanıza izin verir:

• asbest borusu üzerine cıvata ve somunlarla sabitlenmiş bir metal silindir yerleştirilmiştir;
• aşağıya doğru bir uzantıya sahip, metal koni monte edilmiş rafların yardımıyla ona.

İpucu! Parçaları birbirine bağlamak için perçin veya yarı otomatik kaynak kullanabilirsiniz.

Sonuç

Boru üzerine bir rüzgar kapağı tasarlayıp kurarak, yalnızca bacayı ve havalandırma sistemini nemden ve kardan korumakla kalmaz, aynı zamanda borunun ömrünü de uzatırsınız. Mühendislik ağları aygıtı hakkında daha ayrıntılı olarak, bu yazıda videodan öğrenmek mümkündür.
