Borular için bağlantı parçaları: uygulamanın ana tipleri ve

Bu yazıda, boru bağlantı parçaları, piyasada ne tür çeşitler ve kullanım özelliklerinin neler olduğu hakkında konuşacağız.

Ana çeşitleri

Borular varsa ve kendileri tarafından tek bir sızdırmaz sisteme birleştirilmeleri gerekiyorsa, uygun boyut ve konfigürasyona sahip özel bağlantı elemanları gerekecektir.

Boru hatlarının yapımında kullanılan bağlantı elemanları, boru tipine uygun olarak, polimer ve metale ayrılır. Bu makalede, piyasadaki değişikliklerin, su kaynağı ve metal muadilleri için plastik borular için aksesuarlar olduğuna bakacağız.

Üretimde kullanılan malzemelere bakılmaksızın tüm aksesuarlar üç kategoriye ayrılır:

• bağlantı parçaları;
• vanaları durdurun;
• ek bağlantı parçaları.

Bu kategorilerin her birinin özelliklerini daha ayrıntılı olarak ele alın.

Bağlantı parçaları türleri

Armatürlerin amacına uygun olarak aşağıdaki tiplere ayrılmıştır:

• köşeler ve kıvrımlar - boru hatlarının yönünü 45, 90 veya 120 derece değiştir.
• koleksiyoncular ve tees - ana hattan cihaz dalları için kullanılır.
• haçlar - otoyoldan iki yönde şubeler için tasarlanmıştır.
• kaplinler - düz bir bölümde aynı çaptaki boruları bağlamak için kullanılır.
• Adaptörler (nipeller, sgony ve futorki) aynı sisteme farklı boruları bağlamak için kullanılır.
• Kapaklar (kapaklar, mantarlar) - mühürlü uç boru için kullanılır.
• uydurma - esnek su kaynakları ile sert su kaynağını bağlamak için kullanılır.

Üretimde kullanılan malzemeye uygun olarak, bağlantı elemanları aşağıdaki kategorilere ayrılır:

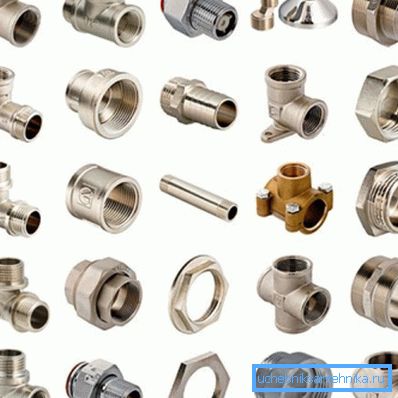

• Metal boru tesisatının montajı için kullanılan bağlantı parçaları dişli, kıvrımlı, flanşlı veya kaynaklı olabilir.

Kaynaklı modifikasyonlar, borunun içine giren ve sıkı bir bağlantı yapmak için kaynak yapılmış pürüzsüz bir finiş ile donatılmıştır.

Çoğu ev sisteminde kullanılan daha az popüler dişli bağlantı yoktur. Böylesi bir bağlantının tek dezavantajı, artık sızdırmazlığı sağlayamaması ve dolayısıyla sızdırmazlık halkası, çekme, fum-bant vb. Gibi özel contaların kullanılmasıdır.

Sıkıştırma bağlantısı özel bir araç gerektirdiğinden daha az kullanılır.

Önemli: Bu şekilde elde edilen bileşik geri dönüşüme yönelik değildir. Bununla birlikte, maksimum sıkılık ve güvenilirlik seviyesi sağlar.

Flanş bağlantısı endüstriyel boru hatlarında kullanılır ve cıvatalı sabitleme kullanılarak gerçekleştirilir.

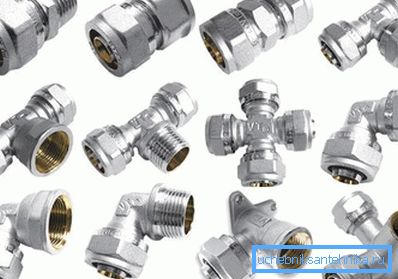

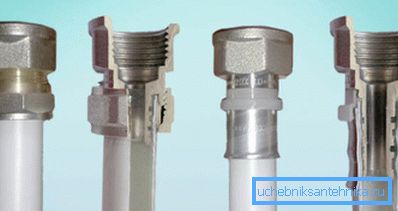

• Metal borular için bağlantı parçaları, bir penset veya pim dişli bağlantı yapmak için tasarlanmıştır.. Metal bazlı laminatta en güvenilir bileşik türü, sıkıştırma bağlantı elemanlarının kullanılmasıdır.

Metal borular için sıkıştırma bağlantılarının yanı sıra, metal bazlı laminatın sıkıştırılması için ürünler tek kullanım için tasarlanmıştır. Bu nedenle, boruyu kıstırmak için kesmeden önce, her şeyi doğru bir şekilde ölçmeniz gerekir, böylece kullanılan bağlantı parçasını kesmeniz ve yerine yenisini takmanız gerekmez.

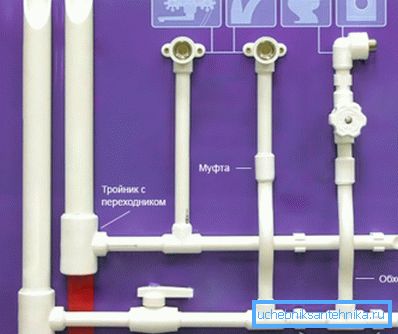

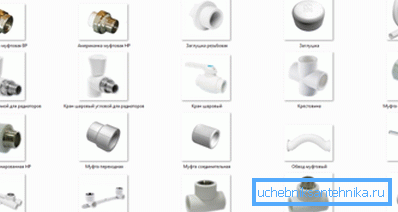

• Polipropilen borular için bağlantı parçaları, lehimleme ile boru hattına bağlanan bağlantı parçalarıdır.. Lehim için özel ekipman kullanılır, bu da koltuğu ve borunun ucunu + 260 ° C'ye kadar ısıtır.

Gerekli sıcaklığa ısıtılan parçalar birleştirilir, ortalanır ve plastik tamamen soğutuluncaya kadar istenen konumda tutulur. Plastik soğuk olduktan sonra, fiyatı düşük olan neredeyse monolitik sıkı ve dayanıklı bir bileşik ortaya çıkıyor.

valflama

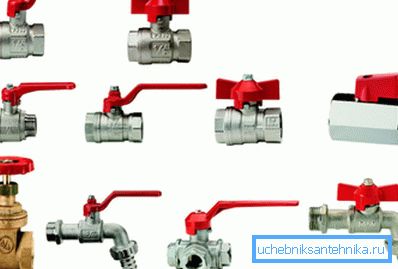

Durdurma vanaları, su veya diğer taşınan ortamın beslenmesini kesmek için tasarlanmış şekilli borular ve bunların yuvarlak muadillerine yönelik bağlantı elemanlarıdır.

Modern vanalar, aşağıdaki çeşitleri ile piyasada temsil edilmektedir:

• vinçler - hem evlerde hem de endüstriyel alanda çeşitli boru hatlarında uygulanır;
• kapı vanaları - endüstriyel sistemlerde kullanılır;
• vanalar (vanalar) - endüstriyel sistemlerde kullanılır;
• damperler (kelebek vanalar) - endüstriyel sistemlerde kullanılır.

Önemli: Valfleri seçerken, ürünün gövdesindeki işaretlere dikkat edin. İşaret, koşullu geçiş, koşullu basınç, taşınan ortamın izin verilen maksimum sıcaklığı, akış yönünde ve aksesuar imalatında kullanılan malzeme üzerinde veriler içerir.

Ek bağlantı parçaları

Propilen borular için ek aksesuarlar aşağıdaki ürün yelpazesi ile temsil edilmektedir:

• Sabitleme klipsleri - sağlam, dikey ve yatay yüzeylere sabitlenmeyi amaçlayan braketleri temsil eder.

Ürünün iç çapı borunun dış çapına karşılık gelir. Böylece, tutturucu duvardaki bir dübel ile sabitlenir ve boru ürüne sokulur ve güvenli bir şekilde tutulur.

Bu tür bağlantı elemanlarının avantajı, sabitlemenin güvenilirliğine rağmen, boru hattının boylamasına yer değiştirebilmesidir.

• Geçiş seviyeleri, su karıştırıcılarının montajını amaçlamaktadır. Geçit boyunca şeritler nedeniyle, bağlantı parçaları kullanma ihtiyacı ortadan kalkar.
• Bükümler - fabrikada üretilen boru hattının bitmiş parçaları.
• Konturlar, boru hattının yolundaki çeşitli engellerin aşılmasına izin veren cihazlardır. Yapısal olarak, bu tür ürünler, her iki ucunda soket bulunan bir yay şeklinde bir boru kesiti.
• Lineer genleşme kompansatör, polipropilen boruların kullanılmasıyla üretilen ısıtma sistemlerinde kullanılmak üzere tasarlanmış özel bir cihazdır.

Sonuç

Şimdi boru hatlarının yapımında kullanılan bağlantı parçalarının ne olduğunu biliyorsunuz. Ayrıca, şimdi bu ürünlerin kullanımı için genel talimatları biliyorsunuz.

Açıklama gerektiren herhangi bir sorunuz var mı? Bu makaledeki videoyu izleyerek bulabileceğiniz daha yararlı bilgiler.
