Borular için boru bükme makinesi

Borularla çalışma sürecinde, boru hattını, doğrudan ürünlerin tek başına yeterli olmadığı, ulaşılması zor yerlerde döşemek genellikle gereklidir. Bu gibi durumlarda, donanım mağazalarında bulunmayan eğrisel ve eğri elemanlara ihtiyaç duyulur ve ne olur?

Bir sorunu çözmenin en kolay ve en uygun yolu, makalemizde tartışacağımız özel bir alet - boru bükücü kullanmaktır.

Boru bükme aracı

Boru bükme cihazları şunlar olabilir:

• hidrolik - Çelik borular için güçlü boru bükücüsü, genellikle endüstriyel tesislerde kullanılan geniş çaplı ürünlerle baş edebilmektedir.
• tamirci. Bu araç ortalama bir güce sahiptir.
• El. Çapı 50 mm'ye kadar olan ve 40 mm'ye kadar kesitli profilli ürünler için kullanılır.

NOT! İnce duvarlı borular için manuel boru bükücüyü kullanmak, ürünlerin yüksek basınç dayanımı ve eğriliğine sahip olmadığından, aşırıya kaçmamalıdır. Ve hepimiz biliyoruz ki, küçük bir çatlak bile kullanımın yasaklanmasıdır.

Ek olarak, bu aletler ayrıca bükülecek ürünlerin yapıldığı malzemede farklıdır:

• Paslanmaz çelik borular için hidrolik veya mekanik boru bükücü.
• Metal borular için manuel boru bender.

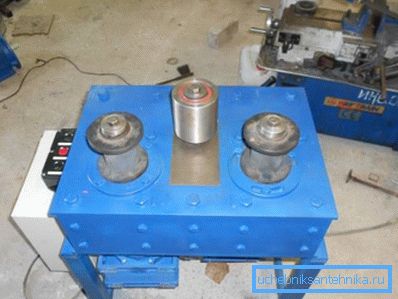

Dikkat edin! Boru hattı elemanlarına farklı şekiller vermek için bir cihaz, profil haddelenmiş ürünler için uygun olmayacaktır.

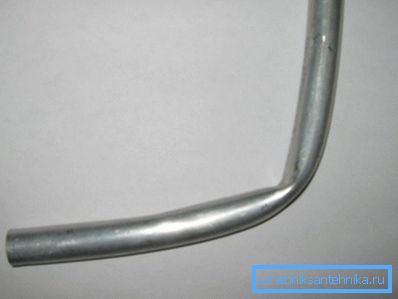

İlk bakışta, bükme ürünlerinin basit süreci aslında oldukça karmaşıktır, bu nedenle aşağıdaki kusurları önlemek için çok dikkatli bir şekilde taşımanız gerekir:

• Malzemenin ezilmesi, borunun iç çapının daralmasına ve buna bağlı olarak daha az geçirgenliğe neden olur. Ve buralardaki tıkanıklıkların oluşması, kanalizasyon sisteminin verimliliğini iyileştirmek için onarımlara ve yatırımlara yol açacaktır.
• Gücünü etkileyen boru duvarının esnetilmesi ve incelmesi izin verilen maksimum basıncı azaltır.

Dikkat edin! Her durum için uygun şekilde seçilmiş araçlar, belirtilen parametrelere göre ürünlerin bükülmesini niteliksel olarak yapmanızı sağlar. Böyle bir araçla, binadaki iletişimin düzenini optimize edebilir, tesis alanlarını verimli bir şekilde kullanarak ve boru hattının performansına zarar vermeden kullanabilirsiniz.

Herhangi bir boru bükücü, süpermarketlerin bina departmanlarında satın alınabilir, bunun için düzenli bir miktar koymuş olabilir veya kendiniz yapabilirsiniz.

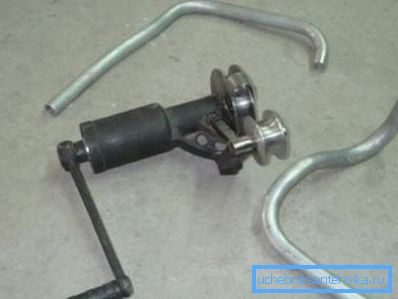

Yuvarlak boruları bükme aracı

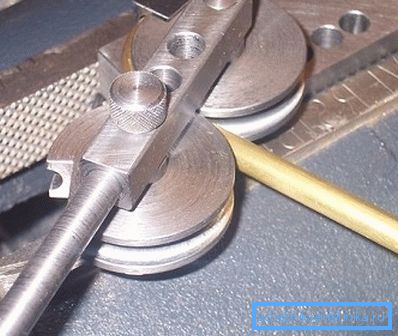

Boru bükücüsünün tasarımı oldukça basittir - bunlar iki işlenmiş kasnaktır:

• Bunlardan biri kalıcı olarak sabittir.
• İkincisi, birinci olanın etrafındaki yörüngede, bükülmüş olan borunun çapına eşit bir mesafede döner.

Cihazın çalışma prensibi de zorluklara neden olmaz - ürün kasnaklar arasına serilir ve serbest dönen bir kasnağı hareket ettirerek belirli bir yarıçap boyunca bükülür.

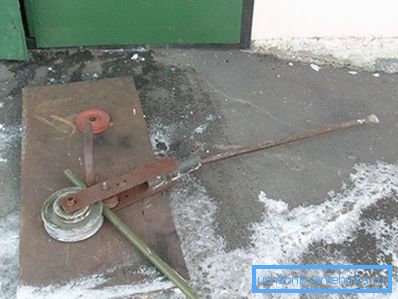

Ev yapımı aracı

Yuvarlak boru için ev yapımı boru bükücüsü yapmak, çok yönlülüğüne, yani farklı çaplardaki ürünleri bükme olasılığına hemen dikkat edin.

Bu nedenle, en azından (çiftlikte çalışan borunun çok uzağında) bir çift kasnak değil, üç çiftin hazırlanması gerekli olacaktır:

• Yarım inç bir çap için bir çift.
• Başka - 3/4 boru.
• Üçüncü inç çapında hesaplanır.

Gerekli kasnakları satın alamazsınız, bu yüzden profesyonel bir çevirmen değilseniz, en yakın atölyede sipariş verin.

Boru bükücüsünün ana parçalarının frezelemesi aşağıdaki gibidir:

• Bir kasnak üretimi için, ana şey oluğun yarıçapını ve derinliğini gözlemlemektir.
• Her bir çift tekerleğin uçları, yarım boru kısmına benzer bir çentiğe sahip olmalıdır.
• Parçaların çaplarının oranı da önemlidir. Sabit kasnak daha küçük olmalıdır, çünkü mümkün olan en küçük bükülme yarıçapı ona bağlıdır. İkinci (haddeleme) çapı, iki kattan daha az sabit olmayan boyutu aşacak şekilde.

Bilgileriniz için! Tornalama işlerinin fiyatı düşüktür, bu nedenle takımın nihai maliyetini büyük ölçüde etkilemeyecektir.

Ardından, boru bükme makinesinin aygıtında bağımsız eylemlerin talimatı:

• Kasnakların kurulumunun temeli, kalın duvarlı (en az 10 mm) sacdan kesilmiş bir kare olarak kullanılabilir. Atölyedeki tezgaha sabitlemek için derhal dört delik delinmelidir. Ya da, kareyi 100-150 mm çapındaki bir borudan kazılmış ve beton bir sütuna kaynak yapın.
• Levhanın ortasında, daha küçük kasnağın iç çapına eşit bir çapa sahip bir pini kaynak ederiz. İkinci dikey, bükülmüş ürün için bir durdurucu görevi görecektir.
• Bir sonraki aşama, bir dönme mekanizmasının yaratılmasıdır. Kalın bir çelik şeritten 50 mm genişliğinden, P harfini kaynaklamak gerekir. P-ki'mizin yüksekliği, büyük hareketli dairenin çapına ve sabit çapın yarısına eşit olmalıdır. P-ke'deki bağlantı elemanları için delikler açıyoruz, P-ki'nin ayakları arasındaki mesafe kasnağın kalınlığını biraz aşmalıdır.
• Bu parçanın tepesine yaklaşık 250 mm uzunluğunda bir sapa kaynak yaparız. İçine yerleştirilen boru, bükme işleminde bir kaldıraç görevi görecektir.

• Tüm detayları topluyoruz. P-ki'nin içine küçük kasnak yerleştirilir ve çerçeve ile birlikte monte edilir, büyük olanı pimlerle sabitleriz ve boru bükücümüz hazırdır.

İpucu! Eğilme yerine kusurları önlemek için, kendinizi güvenceye alın ve boruyu kumla doldurun ve kalın cidarlı ürünlerin geniş çaplı bükülmelerini kolaylaştırmak için ısıtın.

Boruları bükmenin farklı yolları

1. Alüminyum borular için boru bükücüsü, aslında, bakır borular için manuel boru bükücüsü de birkaç çeşit olabilir:
2. Kol.
3. Bir tatar yayı şeklinde.
4. Hidrolik.
5. Elektrik.

1. İlginç bir seçenek, bakır borular için bir yaylı boru bükücüsüdür. Kolay giydirme / kaldırma için bir tarafta huni şeklinde bir uzantı ile yüksek kaliteli çelikten yapılmış bir yaydır. Boru yay içerisine yerleştirilir, ardından bükme yapılır. Yayın dayanıklı malzemesi aynı zamanda borunun kırılmasına ve ezilmesine izin vermez.
2. Benzer bir yaylı boru bükücü, metal-plastik borular için de kullanılır, uygulanan kuvvetlerde farklılık gösterir.

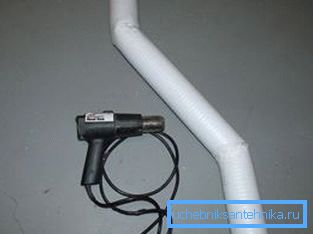

3. Plastik ürünler virajda ısınarak bükülür - bunun için bir bina kurutucu kullanabilirsiniz.

Sonuç

Mevcut engellerden dolayı boru hattının döşenmesinin imkansız olduğu durumlarda yukarıdaki aleti kullanma ihtiyacı tartışılmazdır. Ayrıca, ev tipi bir havlu kurutucu için ısıtma elemanları için de kullanılır.

Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
