Borular için merkezileştiriciler: seçim ve uygulama

Bu makalede, boru kaynaklarında merkezleyicilerin nasıl ve niçin kullanıldığını tartışacağız. Buna ek olarak, piyasadaki en popüler modellerin tasarım özelliklerini göz önünde bulunduruyoruz. Yani, bir merkezleyici nedir ve neden gereklidir?

Kaynak dikişini eşit ve sıkı yapmak için verimli bir yol

Tamamen düz bir boru kesitini gerçekleştirmek için uyarlanmış özel cihazların olması bir sır değildir. Ancak, kesim mümkün olduğunca pürüzsüz hale getirilse bile, her iki borunun yüksek kaliteli kaynak için bölümlerle birleştirilmesi neredeyse imkansız olacaktır.

Sonuç olarak, kaynak eşit olmayacak ve sonuç olarak bağlantı sıkı olmayacaktır. Bu soruna çözüm, borular için dahili veya harici bir merkezleyici olarak kullanılabilir.

Operasyon özellikleri

Kaynaktan önce hem metal borular hem de PPU analogları, birleşim yerinde boşluk olmaması için mümkün olduğunca yumuşak bir şekilde birbirlerine doğru eğilmelidir.

Kendi elinizle dilimlerin bir kombinasyonunu yapmak neredeyse imkansızdır. Dahası, kesimlerin kombinasyonu, boruların çapındaki bir artışla daha karmaşık bir büyüklük sırasına sahiptir. Bu nedenle, kanalizasyon sistemleri ve diğer boru hatlarının kanalizasyon armatürleri kullanılmadan montajı sırasında özel merkezleyiciler kullanılmaktadır.

Cihaz birleştirilecek olan iki boruyu kucaklar ve bu pozisyonda sabitlenerek mümkün olduğunca hassas bir şekilde birbirlerine bağlanmalarına izin verir. Kaynak sonrası garantili yüksek kaliteli kaynak ile yapılır. Cihaz daha sonra sökülür ve boru hattı amaçlanan amaç için kullanılabilir.

Ana çeşitleri

Merkezleme ekipmanının ne işe yaradığına karar verdikten sonra, satışa sunulan cihaz türlerini dikkate alın.

Bugün, ilgili mağazalarda satın alınabilen tüm merkezleyiciler, iç ve dış olmak üzere iki ana kategoriye ayrılır.

• Harici tipteki cihazlar, TSN olarak kısaltılmıştır ve boruların dışına kurulum ve kullanım için tasarlanmıştır.. Bu tip cihazlar, boyutlarına bakılmaksızın, kullanımı kolay, kurulumu kolay ve hızlı ve verimli merkezleme sağlar. Harici tipteki cihazlar, geniş bir ekipman yelpazesi ile temsil edilir (eksantrik, bağlantı, hidrolik ve diğer konfigürasyonlar).
• Dahili merkezleyiciler CV'ye kısaltılır ve hidrolik kurulumlardır.. Bu tipteki cihazlar içeriden boruların kenarlarını keserek bölümlerini birbirine kaydırıyorlar. Ekipmanın avantajı, farklı çaplardaki borular üzerinde kullanım olanağıdır.

Bireysel değişikliklerin özellikleri

Genel sınıflandırmanın özelliklerini dikkate aldıktan sonra, merkezleme cihazlarının bireysel modifikasyonlarının özelliklerini ele alacağız.

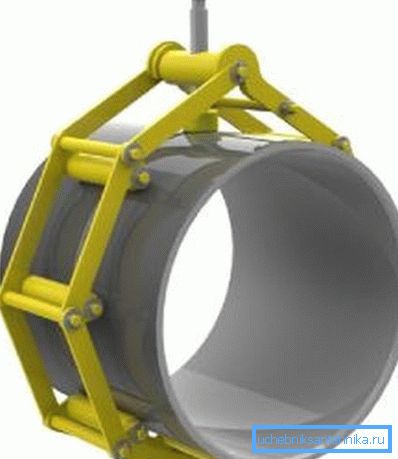

• TsZN - merkezi dış merkezleyici, boruların uçlarını 50 mm'den 2 metreye kadar bir çapla birleştirmek için tasarlanmıştır.

Önemli: Cihazların çalışmasına, - 40 С ila + 40 С arasında geniş bir ortam sıcaklığında izin verilir. Cihaz, menteşeli eklemlerde lamellar bağlantılarla bir polihedronu temsil eder.

Bağlayıcı elemanlar bir vida mekanizması vasıtasıyla birleştirilir.

• TsZN-G - merkezileştirilmiş birim harici hidro-modifiye edilmiş bir önceki cihazın modifiye edilmiş bir versiyonudur. Bu modifikasyonun bir öncekinden önemli farkı, operasyonun basitliği ve önemli fiziksel eforun uygulanması ihtiyacının olmamasıdır. Sonuç olarak, bitmiş sonucun kalitesinden ödün vermeden kaynaklı elemanların birleştirilmesi süreci önemli ölçüde hızlandırılmıştır. Cihaz menteşe bağlantısındaki lamel bağlantılardan oluşuyor, ancak vida mekanizması değil, ancak bağlantıları harekete geçirmek için hidrolik kullanılıyor. Boruların izin verilen çapı 720-2020 mm aralığında dalgalanır

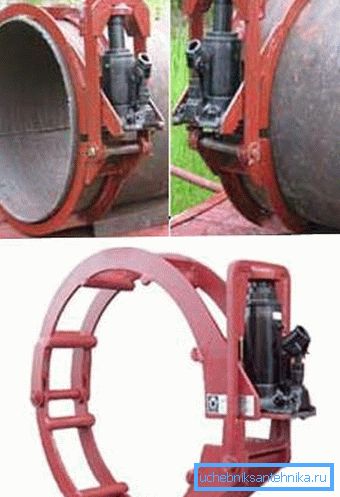

• TsAN-G - merkezileştirilmiş kemerli dıştan sulandırılmış 325-820 mm kesit çapıyla çalışmak üzere tasarlanmıştır.

Cihaz menteşelerle bağlanan bölümlerden oluşan çıkarılabilir bir yapıdır. Böyle bir tasarıma sahip bir cihazın kullanımı, derz üzerine monte edildiğinde ek kolaylık sağlar.

Cihaz sıkıştırılmış, eklem kesimlerini ayarlayan kavisli bölümler kullanır. Kavisli bölümlerin sayısı boruların çapına göre belirlenir.

Kullanılan bölümlerin her biri, birleştirilecek elemanları güvenli bir şekilde sabitleyen özel durdurucular ile donatılmıştır ve aynı zamanda derz kalitesini ve sıkılığını sağlar. Doğrudan bölümlerde 5 tona kadar maksimum gelişmiş kuvvet için tasarlanmış sabit hidrolik aktüatörler vardır.

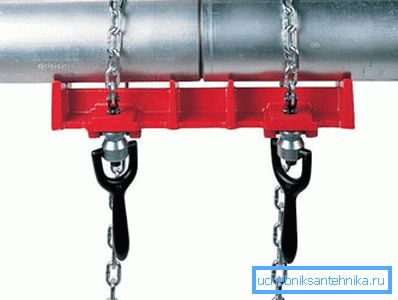

• Merkezi Bilim Merkezi - harici bir zincir tipi merkezleyici, 426 ile 1420 mm arasında bir kesit çapıyla çalışmak üzere tasarlanmış, manuel tahrikli bir cihazdır.

Bağlantı analoglannın aksine, zincir montajları merkezleme sırasında daha büyük bir güç sağlayabilir. Bu tip cihazlar, boru hatlarının yapımı ve onarımında kullanılabilir.

Önemli: Zincir yapısı, çalışma performansı üzerinde olumlu etkisi olan hızlı sökülebilir mekanizmalar kullanılarak inşa edilmiştir.

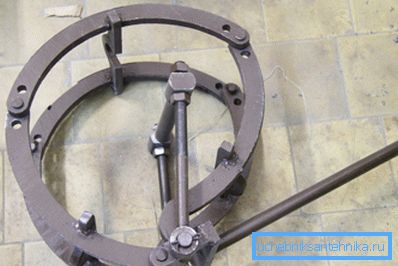

• TsNE - harici eksantrik merkezleyici, 89 ila 426 mm çapında derzlerle çalışmak için kullanılır.

Cihaz, eksantrik bir kelepçe ile tahrik edilen birkaç kavrama yayından oluşur. Cihaz, eksantrik eksenin değiştirilerek veya özel ara parçaların kullanılmasıyla farklı çaplardaki borularla çalışmak için kullanılabilir.

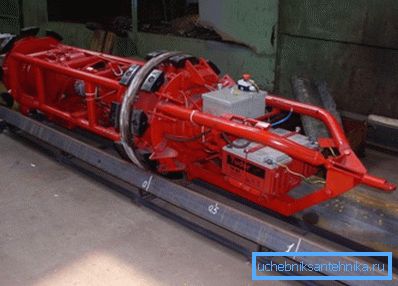

• TsV - iç tip hidrolik merkezleyici, döner ve döner olmayan boruların uçlarını birleştirmek için tasarlanmıştır.

Cihaz, gerekirse, sadece eklemleri birleştirmekle kalmaz, aynı zamanda onlara en düzenli yuvarlak şekli verir. Bu tür cihazların kullanılması, sürekli otomatik kaynak kullanan boru hatları inşa etmeyi sağlar.

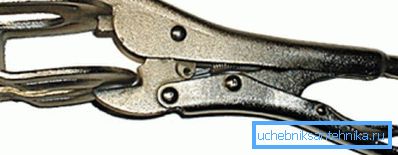

• CA - merkezleme kelepçesi küçük çaplı borularla çalışmak için kullanılır.

Bu özellik ve uygun fiyat, cihazı profesyonel olmayan ve acemi boru hatları koleksiyoncuları arasında en popüler hale getirmektedir. (Ayrıca bkz. Butt-Weld Pipe: Features.)

Sonuç

Böylece, merkezleyicilerin ne olduğunu, en popüler çeşitlerinin neler olduğunu ve uygulama talimatlarının neler olduğunu inceledik. Bu bilgilere dayanarak, yürütülen işin özelliklerine uygun olan cihazı seçebilirsiniz.

Bu makaledeki videoyu izleyerek bulabileceğiniz daha yararlı bilgiler.
