Evde kendi elleriyle bir boru bükücü nasıl yapılır

Evdeki ya da bir ülke sahasında çalışmak, bazen belirli bir yarıçap boyunca yuvarlak ya da şekilli bir boru, bir metal bant bükme gerektirir. Bu seyrek olursa, fabrika ekipmanı satın almanın bir anlamı yoktur. Bu yazıda, boru bükücüsünü kendi elleriyle yazlık veya ev koşullarında yapmaya yardımcı olacak yolları tartışacağız.

Biraz teori

Bugün metalden en popüler ürünler, oluşturmak için kullanılabilecek şekilli tüplerdir:

• çitler;
• bahçe mobilyaları;
• ağlar;
• arabalar için geçici barınaklar;
• seralar;
• su temini ağlarının döşenmesi;
• garajlar.

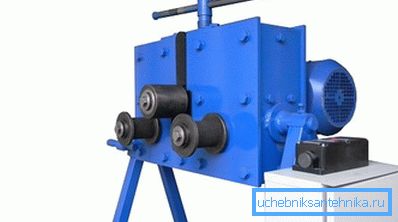

Bu tür yapıların teknolojisinin temeli, boruları gereken açıya doğru bükme kabiliyetidir. Bunun için işletmelerde 0 - -180 açılarında ürün direklerini gerçekleştirmenizi sağlayan özel bir ekipman var.

Bu durumda, çalışma elektrik veya hidrolik kullanımı ile yapılır. Bu, 50 mm'ye kadar çapa sahip farklı malzemelerin borularını kolayca bükmenizi sağlar.

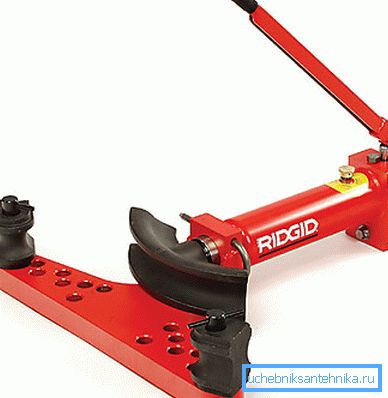

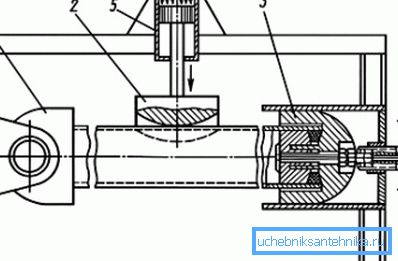

Aracın tasarım özellikleri

Oluşur:

• çerçeveler - açık veya kapalı;
• hidrolik silindir - bir kuvvet mekanizmasının rolünü oynar;
• alt ve üst çubuk;
• iki boru durur.

Daha fazla düşünün:

1. Manuel versiyonda, ekipman kutusunun arka kısmında bir basınç tertibatı bulunmalı, bir sap ve bir taşma vanası da orada kurulmalıdır.
2. Yağ, ilgili fişin bulunduğu silindirin üst kısmından dökülür.

1. Kurulumun alt çubuğu, yatağın ön kısmındaki dişli parçaya vidalanır, daha sonra sabitleme somununa bastırılır.
2. Üst iki vida ve bir kilitle tutturulmuştur.
3. Çalışma sırasında, gövde uzatılır, hidrolik silindirde bulunan yay etkisi nedeniyle geri dönme özelliğine sahiptir.
4. Cihazın her iki şeridi kaynaklı bir yapı biçiminde yapılır.
5. Delikler, durakların monte edilmesine hizmet eden enine plakalarda yapılır.
6. Aşağıda, yükseklik ayarlanabilen cıvataları ayarlamak için dişli delikler bulunmaktadır.

1. Makinenin odak noktası bir pim şeklinde bir elemandır, çıtaların üzerindeki deliklere yerleştirilmiştir. Ortada, bükülmüş bir boru için durma görevi gören bir “akış” vardır.
2. Bükme segmentleri hassas çelik dökümden yapılır.
3. Manuel ekipman için tahrik, mekanik ve hidrolik, elektrikli el aletleri elektrikli.

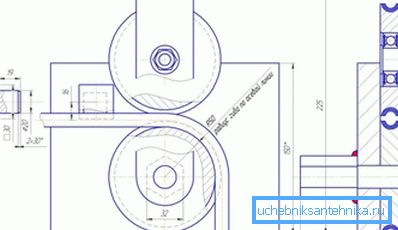

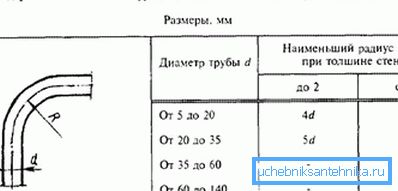

nedeniyle mümkün metal tasarrufu sağlar tasarımları, ince duvar, şekillendirilmiş tüpler de. kesit alanı, bir kare ya da oval şeklinde, dikdörtgen olabilir, bu nedenle elleriyle bükme aleti şekilli bir tüp için çizimler eğer, bunlar standart biraz farklı olduğu unutulmamalıdır.

Bu durumda, silindirler, çapraz kesitini deforme etmeyecek şekilde bükülmesi gereken, istenen borunun profiline göre seçilmelidir.

Boru bükücüyü bağımsız olarak yapıyoruz

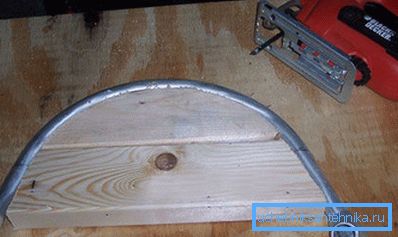

Ahşaptan

Yuvarlak boru için böyle bir boru bükücü, kendi ellerinizle en kolay olanlardan biridir, çünkü bunun için herhangi bir özel ayrıntıya, örneğin bir hidrolik silindire ihtiyacınız olmayacaktır. Yarıçapı deseninize karşılık gelen bir ağaç çemberinin yarısını yapmak gerekli olacaktır.

İpucu: borunun durma ve şablon arasında sessiz bir şekilde yerleştirildiğinden emin olun.

Bu seçenek, alüminyum ve çelikten yapılmış borularla çalışırken kendini göstermiştir. Bir şablon yapmak zor olmayacak ve bunun için hemen hemen hiç bir mali harcama olmayacak.

İpucu: Farklı boru çapları için farklı bir fikstür yapın.

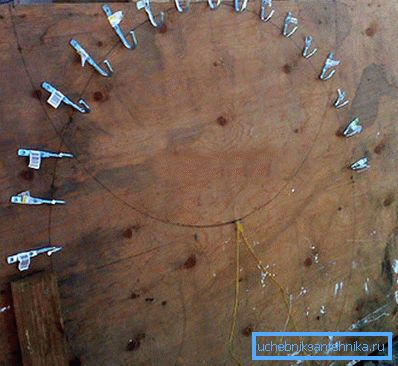

Metal kancalardan

Aşağıda, çok zor ve mali maliyetler olmadan ev yapımı boru bükme yapısı yapmanıza olanak veren başka bir seçenek bulunmaktadır:

1. Yüksek mukavemetli metal kancalar hazırlayın.
2. Birbirinden birbirinden 50 mm uzaklığa kadar sağlam bir tabana monte edin, ancak bu doğrudan bükmek istediğiniz ürünün çapına bağlıdır.
3. Yarım daire olmalı.
4. Bir ucunda avucunuzu rahat ettirin.

Bu yöntem, farklı çaplarda çalışmanıza izin verdiği ve cihazın fiyatının düşük olduğu için, evrensel olarak düşünülebilir. Bunu yapmak için, farklı kalınlıktaki borularla çalışabilmeniz için kancalar arasındaki mesafeyi azaltmak veya arttırmak yeterlidir.

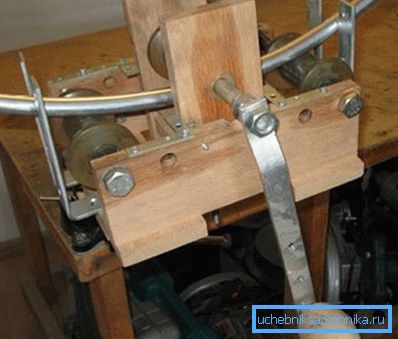

Silindirlerden ve silindirlerden

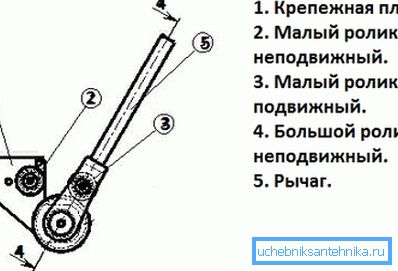

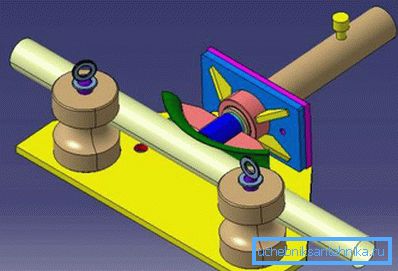

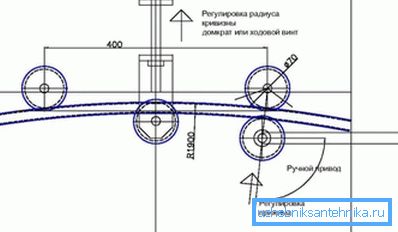

Şimdi daha karmaşık bir yapıyı düşünelim - bir profil borusu için kendi ellerinizle silindirlerden bir boru bükücüsü ve iş parçasını 360 derecelik herhangi bir açıda bükebilecek bir silindir yapalım. Aslında, hidrolik ekipmana benzer şekilde kendi ellerinizle şekillendirilmiş bir boru için manuel boru bükücüsü yapacaksınız.

İşlem, iş parçasını sabitlemek için dönen bir silindir ve makaralar sayesinde gerçekleşir.

Birincisi size borunun seçim açısını değiştirme şansı verir, böylece serbestçe hareket etmesine izin verilmelidir. Aşağıda tasarımı yapmak için bir kılavuzdur.

İhtiyacınız olacak:

1. 300 mm uzunluğunda ve 5-10 mm kalınlığında 2 adet çelik levha.

1. Raflar 50x50 mm olan 4 adet çelik köşe.

1. 30 mm kalınlığa kadar tahta bir tahta şablonu hazırlayın.

1. Çelik bir levha alın ve alt tarafına sabitleyin.

1. Mukavemet için konstrüksiyonun tabanında 300 mm'ye kadar olan köşeleri sabitleyin.

1. Üstte ikinci bir çelik levhaya kaynak yapın.

1. İçinde bir delik açın - içine yerleştirilecek vidanın çapından daha büyük bir çapa sahip bir matkap veya kaynak. Cıvatanın işlevi, bükülecek malzemeye destek olarak hizmet etmektir.

1. Köşeleri ve kılavuz makaraları üst plakaya takın ve bunları yapının içine yönlendirin.

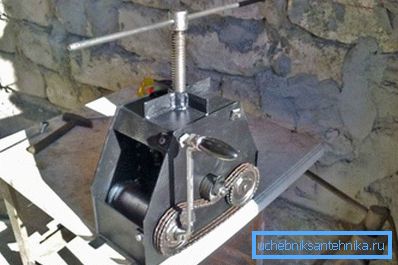

Kendi elinizle yaptığınız boru profil bükücüsü, herhangi bir profil ürününün açısını değiştirmeyi mümkün kılacaktır.

Sonuç

Bu yazıda, standart bir boru ve bir profil boru için kendi ellerinizle boru bükücüyü nasıl yapacağınızı öğrendiniz. Az miktarda para için bağımsız olarak yapılabilecek üç tasarımdan bahsedildi. Her birinin seçimi, öncelikle iş parçasının çapı ve miktarına bağlıdır, ayrıca hammaddelerin kullanılabilirliği de bu konuda önemli bir rol oynar.

Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
