Havalandırma için musluklar: ana çeşitleri ve ayırt edici

Havalandırmalı bir mutfak davlumbazı havalandırmaya monte ederken, üniteye ek olarak, havalandırmayı havalandırma bacasına bağlayan bir hava kanalı kullanılır. Kanal, rotanın yönünü değiştirmenize izin veren dikdörtgen veya yuvarlak boru ve bağlantı parçalarından oluşur.

Benzer bir ilke, bir inşaat nesnesinin yapısal ve spesifik özelliklerine uygun olarak, düz boruların, rotanın yönünü gereken açıda değiştirmenize izin veren şekillendirilmiş elemanlarla alternatif olduğu endüstriyel havalandırma sistemleri için kullanılır.

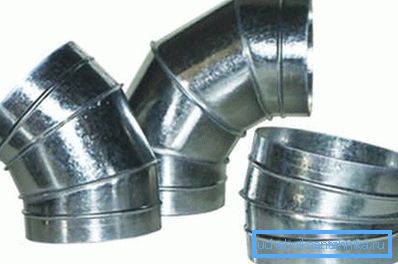

Fotoğrafta - galvanizli çelik yuvarlak virajlı

Bu yazıda, kanalın yönünü değiştirmek için kullanılan ana şekilli elemanlar hakkında konuşacağız.

Tasarım özellikleri

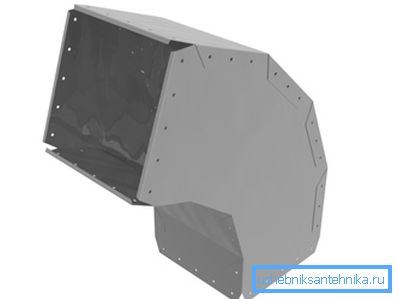

Kare kesitli çelik sac ürün

Büküm (diz), havalandırma sisteminin gidişatını elinizle değiştirmenize izin veren bir kanaldır. Satışa sunulan modern kıvrımlar, siyah çelik, paslanmaz veya galvaniz çelik, plastik (ev ekstrelerinin montajı için), vb. Dahil olmak üzere çeşitli malzemeler kullanılarak üretilen ürünlerdir.

Tasarım özelliklerinden dolayı ayrı bir diz türü, hava kanalları oluştururken bağlantı elemanları olarak değil, endüstriyel harici yanal emisyonlar olarak kullanılır. Bu tür elemanlarda, enkaz ve yabancı maddelerin borulara nüfuz etmesini engelleyen özel bariyer duvarlar veya percolalar kurulmaktadır.

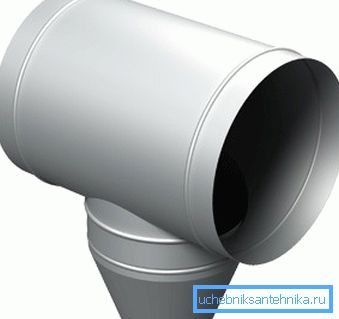

GTO-OK havalandırmadan metalik kondens drenajı

Önemli: Havalandırma alanı, bir ürünü seçerken dikkate alınması gereken önemli bir parametredir.

Bu durumda alan Sc = L x 2,778 / V formülü ile belirlenir.

  • Sc hesaplanan alan
  • L, borudan geçen havanın akış hızıdır.
  • V, havanın havalandırma yoluyla hareket ettiği hızdır.
  • 2,778, boyutların tutarlı olduğu (örneğin, metre ve santimetre) bir katsayıdır.

Üretim malzemelerinin tipine göre sınıflandırma

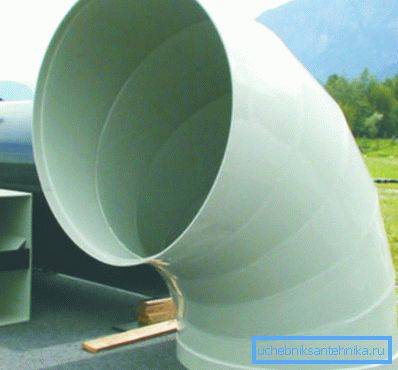

Plastik diz

Kullanılan üretim malzemesinin tipine bağlı olarak, havalandırma sistemlerinin yapımında kullanılan kıvrımlar aşağıdaki değişikliklere bölünmüştür:

  • Galvanizli havalandırma hatları - siyah çelikten yapılmış, ince bir çinko tabakası ile kaplanmıştır. Ürün yelpazesi, endüstriyel ve evsel sistemlerin yapımında kullanılan modifikasyonlarla temsil edilir.

Bu ürünlerin ana avantajı, korozyon direnciyle birleştirilmiş uygun bir fiyattır.

  • Paslanmaz çelikten yapılan modifikasyonlar, fiyatları yüksek olduğundan nadiren kullanılır ve ağırlık, duvarların veya zeminlerin yüzeyinde önemli bir yük oluşturur. Kural olarak, paslanmaz çelik ürünler küçük çaplı olarak üretilir ve yalnızca ev tipi havalandırma sistemlerinin oluşumunda kullanılır.
  • Siyah çelik dirsekler endüstriyel kanalların yapımında popülerdir. Bu ürünlerin uygunluğu düşük maliyete bağlıdır. Aşırı nem içeren egzoz havası için tasarlanan sistemler inşa edilirken bu tür modifikasyonların kullanılması önerilmez.
  • Plastik modifikasyonlar mekanik yüklere ve deformasyonlara dirençli polimerik malzemelerden yapılır. Ürünler sadece ev tipi havalandırma üretiminde kullanılır.

Diğer seçim kriterleri

Havalandırma çıkışı flanş bağlantı tipi ile 90 derece

Havalandırma direklerinin hangi üretim malzemelerinden yapıldığına karar verdikten sonra, uygun modifikasyon seçimine yönelik talimatın belirlendiği, kalan kriterleri dikkate alın.

  • Enine kesitin yapılandırmasına uygun olarak yuvarlak ve dikdörtgen ürünler ayırt edilir.. Doğrudan sistemin performansı üzerine, kesitin şekli herhangi bir şekilde etkilemez. Enine kesitsel konfigürasyon seçimi, çoğunlukla, kullanılan havalandırma ekipmanı üzerindeki egzoz açıklığının şekli tarafından motive edilir.

Önemli: Bölümlerin konfigürasyonundaki fark, özel adaptörler kullanılarak telafi edilebilir. Ancak, adaptörlerin kullanımının aerodinamik kanalı azalttığını ve sistemin bir bütün olarak performansını olumsuz yönde etkilediğini unutmamalıyız.

  • Metal ürünler, 0,55 ila 8 mm arasında bir sac kalınlığına sahip çelikten yapılabilir.

Ev sistemlerini monte ederken, en ince çelik sac dizleri kullanılır; bunun ağırlığı, duvarda veya havalandırma kanalının sabitlendiği kaplamada mekanik bir etkiye sahip olmayacaktır. Endüstriyel sistemleri birleştirirken, kalın çelik sacdan ürünler kullanılır.

Bunun nedeni, kanalın geniş çapının sadece artmış duvar kalınlığından dolayı, kesitin konfigürasyonunu kaydedebilmenizdir.

  • Bağlantı tipine uygun olarak, flanşlı dirsekler (endüstriyel sistemlerin montajı için kullanılır) veya gerekli sızdırmazlığı sağlamak için bir sızdırmazlık kauçuğunun kullanıldığı nipel tipi modifikasyonlar kullanılır.

Bir nipel bağlantısıyla yapılan değişiklikler, kurulum için basitlik ve sıkı son tarihlerle karakterize edilir. Ancak bu tür dizler sadece hava tedarik kapasitesinin düşük olduğu ev sistemlerinde kullanılır.

  • Dönüş açısına göre, 45 ve 90 derece olarak hesaplanan değişiklikler farklıdır.. Bununla birlikte, müşterinin talebi üzerine, montajın yapıldığı inşaat sahasının belirli özelliklerine göre açıları seçilen bükmeler yapılabilir.

Önemli: Dönüş yarıçapı, dairesel bir enine kesite sahip dizin karakteristik bir özelliğidir. Standart ürünlerde, dönme yarıçapı bölümün çapına eşittir. Gerekirse, bu parametre müşterinin ihtiyaçlarına göre değiştirilebilir.

Kanal montajı olmadan yapmak mümkün mü

Devridaim davlumbaz operasyon şeması

Odanın konfigürasyonu, kanalı dışarıya veya havalandırma şaftına geçirme olasılığını ima etmezse, havalandırmaya tahliye edilmeksizin egzoz davlumbazları uygulanabilir.

Bu tür cihazların kalbinde, hoş olmayan kokuları emen ve biriktiren emici filtreler kullanılmaktadır. Havalandırmada egzozsuz mutfak için davlumbazlar, kanalı kurmayı reddeder. Ancak filtreler, doldurma olarak, değiştirilmesi gerekiyor, aksi takdirde performansları azalır.

Sonuç

Şimdi, bir hava kanalı montajı için kanalların seçilmesiyle ilgili talimatın ne olduğunu biliyoruz ve havalandırmanın imrenilecek bir performansa sahip olduğu bileşenleri seçebiliyoruz (ayrıca bkz. Havalandırma için ısıtıcılar: tipler, kurulum, hesaplama).

Bu makaledeki video izleyerek daha yararlı bilgiler bulunabilir.
