Kanalizasyon denetimi: kurulum özellikleri

Kanalizasyon sisteminin normal çalışması için, doğru şekilde tasarlanması ve inşa edilmesi gereklidir. Temel elemanlara ek olarak - borular - bir çok yardımcı parça kullanılır. Bunlardan biri kanalizasyon muayenesi. Görünmeyen önemsizliğe rağmen, belki de en önemli ve sorumlu rol oynar.

Denetim kurma ihtiyacı

Kanalizasyon, çalışma sırasında birçok farklı soruna neden olabilen oldukça karmaşık bir mühendislik ağıdır. Çoğu zaman, kullanılan suyun toplanması için kanalizasyon sistemi düzgün bir şekilde monte edilmediğinde sorunlar yaşanır (özellikle tecrübesiz ustalar kendi elleriyle birleştirirse). Ayrıca, hatalar genellikle operasyonda yapılır, düzeltilen fiyat yeni bir sistem maliyetine ulaşır.

Çoğu durumda ana sorun, tıkanıklıklardır, yani çeşitli kalıntıların birikmesi nedeniyle kanalizasyon borularının tıkanmasıdır. Çıkarılması kolaydır, sorun çoğu durumda geniş bir sisteme ve önemli uzunluğa sahip olduğu için, drenaj sisteminin içindeki istenen bölüme nasıl ulaşılacağıdır.

Yukarıda listelenen problemleri çözmek için kanalizasyon borusunda bir denetim uygulanır.

Tasarım özellikleri

Görünüm detayları

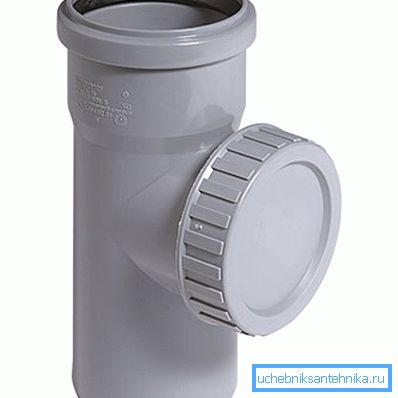

Kanal revizyonu, yan dalın özel bir örtü ile kapatıldığı bir tişört şeklinde yapılmış özel şekilli bir parçadır.

Daha önce, kanalizasyon borularının üretimi için ana malzeme dökme demir olduğunda, bu bölüm daha karmaşık bir şekle sahipti:

1. Borudaki dikdörtgen açıklık, dört masif cıvata ile yerinde sabitlenmiş özel bir dökme demir kapak ile kapatıldı..
2. Sızdırmazlık, tüm çıkışı kapatan bir lastik conta ile sağlanır..
3. Kapak cıvataları boruları kontrol ettikten veya kanalizasyon tıkanıklığını özel bir şekilde çıkardıktan sonra sıkılır - çapraz olarak. Aksi takdirde istenen sıkılık derecesine ulaşmak problemliydi.

Dikkat edin! Şu anda, dökme demir borular neredeyse kullanım dışıdır ve birçok avantajı olan PVC ürünlerine yol açmaktadır. Buna göre, kullanılan denetimin tasarımı değişmiştir.

Modern şekilli detayların özellikleri:

• dökme demirden farklı olarak plastik kullanılır;
• form değiştirildi.

Halen, döküm ürününün özellikleri nedeniyle delik yuvarlaklaşmıştır. Ek olarak, kapak cıvatalarla değil, sıradan dişli yardımıyla tutturulur. Bu, kanalizasyon sisteminin bakımını basitleştirir ve yeterli bir sıkılık sağlar.

İnşaat türleri

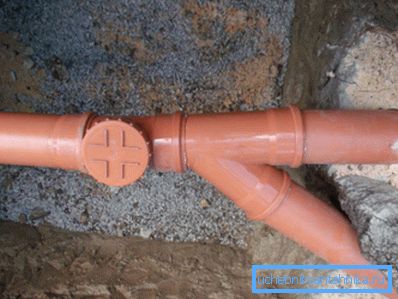

İç kanalizasyon kullanılan polipropilen revizyonu için, karakteristik gri renkte boyanmıştır. Dış mekanda kurulum için parçalar kahverengi renktedir. Bununla birlikte, ikinci durumda (ana kanalizasyon kanallarına bakım yapmak için) özel izleme kuyuları bulunmaktadır.

Bu nedenle, öğenin yalnızca iki türü vardır:

• çap 110 mm;
• 50 mm çapında.

Özellikle titiz olmak için tüm teknik özellikleri veriyoruz.

Bu elemanı monte etme prosedürü, diğer tüm parçaları bağlama işleminden farklı değildir. Ana şey doğru kurulum sitesini seçmek.

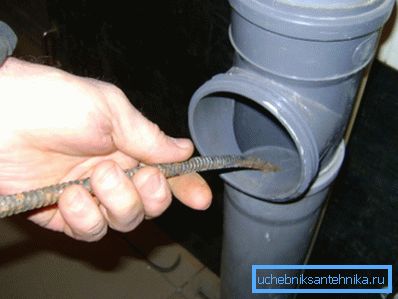

Denetimin ana amacı, kanalizasyon sisteminin durumunu izlemek ve gerekirse, temizlemektir. Bu nedenle, düğüme rahat erişim sağlamak önemlidir, çünkü bazen büyük ve hantal cihazlar boruları yıkamak için kullanılır.

Bu elemanları hem yatay hem de dikey borulara monte etmek mümkündür. Sadece tüm eklemlerin gerekli sıkılık derecesini elde etmek için gereklidir.

Polipropilen revizyonunun ana avantajlarını sıralıyoruz:

• yüksek sıcaklıklı kanalizasyona dayanabilir (+ 95 santigrat dereceye kadar);
• Atık suyun geçişi sırasında tıkanıklıkları engellemenizi sağlayan yumuşak bir iç boşluğa sahiptir;
• lekelenme veya diğer anti-korozyon önlemlerinin kullanılmasını gerektirmez;
• 50 yıldan uzun bir hizmet ömrüne sahiptir;
• büyük yükleri korur ve düşük hava sıcaklıklarının etkisi altında çökmez;
• çeşitli kimyasallara maruz kalmayı tolere eder.

Dikkat edin! Düzeltmeleri yüklemek bir kapris değil, bir zorunluluktur. Bu bölümlerin kanalizasyon sistemindeki ikmali ve montajı ile ilgili tasarruflar, gelecekteki tüm inoperabilitesine yol açabilir ve bu durum, durumu düzeltmek için önemli maliyetler gerektirecektir.

Revizyonların kurulum özellikleri

Teknolojik gereksinimleri

Kanalizasyon sistemlerinin tasarımı ve kurulumu için talimatlar (SNiP 2.04.01-85), bu şekildeki elemanın aşağıdaki durumlarda kurulumunu gerektirir:

• Atık borunun her dönüşü 45 derecelik veya daha fazla bir açıyla;
• her dikey borunun tabanında;
• iki kanalizasyon borusunu bir birine bağlarken;
• 100 mm'ye kadar bir çapa sahip bir düz boru üzerinde - her 15 metrede bir, 100 mm'den fazla - her 30 metrede;
• Özel bir evin kanalizasyon sisteminin sonunda monte edilmiş bir tuzak üzerinde.

Bir boru hattı gizlendiğinde, denetime erişim, en az 30x40 cm'lik bir kapak ile bir menhol ile donatılmalıdır.

İç kanalizasyon sistemine gelince, buradaki şartlar şu şekildedir:

• ilave dalların yokluğunda birinci ve son kattaki merkezi yükselticiler;
• tees ile merkezi yükselticiler - her katta;
• 3 veya daha fazla sıhhi cihazın bağlandığı borularda - bölümün başında;
• viraj - Bir boru parçası başka bir delikten temizlenemezse.

Montaj süreci

Kanalizasyon sisteminde bir revizyon kurmak zorluğa neden olmaz:

• zıvanayı ve borunun düzgün ucunu toz ve kirden temizleyin;
• Sistemin sıkılığını sağlamak için gerekli olan bir lastik sızdırmazlık halkası olup olmadığını kontrol edin;
• borunun düz ucunu sızdırmazlık maddesi ile yağlayın ve revizyonun soketine dayanma noktasına kadar sokun;

• borunun üzerinde, soketin kesileceği yerin işaretlenmesi;
• boruyu yaklaşık 1 santimetre geriye doğru çekin.

Kurulum tamamlandı.

Sonuç

Bir kanalizasyon revizyonunun ne olduğunu ve niçin gerekli olduğunu anladığımızda, bu elementin sisteme kurulması gerektiğine dair hiçbir şüpheniz olmayacak. Kanalizasyon sistemlerinin kurulumu hakkında daha ayrıntılı olarak, bu yazıda videodan öğrenmek mümkündür.
