Metal borular için aksesuarlar - kurulum için ihtiyacınız

Korozyon direnci, mekanik gerilime dayanıklılık, düşük ağırlık ve montaj kolaylığı, ısıtma sistemlerinin ve sıhhi tesisatın montajı için metal boruların kullanılmasına izin verir. Doğrudan yükleme işlemine geçmeden önce gereksiz olan minimum bileşen setine aşina olmayacaktır.

Montaj teknolojisi hakkında biraz

Su kaynağı veya ısıtma sistemlerinin kurulumuna bakılmaksızın, metal boruların montajı aşağıdaki sırayla gerçekleştirilir:

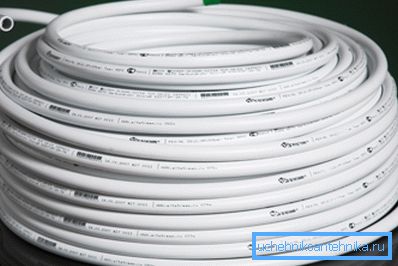

• boru hattı kesti. Boru hattı bobinlerde sağlanır, böylece onsuz yapamazsınız. Bu aşamada, özellikle kesimin kalitesini dikkatle kontrol etmelisiniz, sonunda hiç çapak olmamalı;

• kalibrasyon - makasla çalıştıktan sonra, kesit geometrisini geri yüklemek gerekir, bu işlem pah ile birleştirilebilir;
• Aslında, bağlantı, en yaygın bağlantılardan herhangi birine, örneğin bir Amerikan’a uygun olacaktır.

Metal boru kesmek için daha iyi

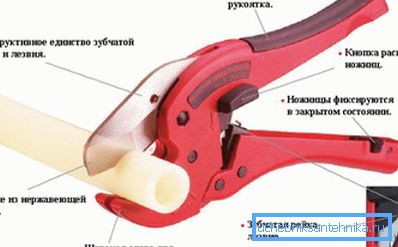

Soru ortaya çıktığında, plastik borular nasıl kesilir, özel makas en iyi seçenek olarak düşünülebilir. Bıçakları, çapak ve sıkışma olmadan mükemmel kesim kalitesini elde etmenizi sağlar.

Dikkat edin! Makasların tutamaçlarına basarsanız, malzeme biraz düzleşebilir. Bunu önlemek için, boru kesilirken döndürülmelidir.

Elinizde makas yoksa, o zaman düzenli bir demir testeresi ile yapabilirsiniz. Ancak, bu durumda, kesimin kalitesi biraz daha kötü olacaktır.

Demir testeresi, kenarları bir dosya ile işlemek zorunda kalacak. Her iki seçenek için ortak bir gereklilik, boru hattının uzunlamasına ekseninin kesme düzleminin dikliğidir. Küçük bir önyargı bile gelecekte bir ortak başarısızlığa neden olabilir.

Boru Kalibrasyonu

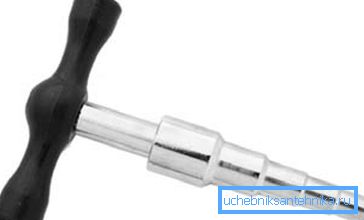

Kalibratör - bölümün şeklini geri yüklemenizi sağlayan metal borular için en önemli araçtır. Genellikle boru hattı kesildiğinde, ucu biraz deforme olur ve kalibrasyon işlemi yuvarlaklaşmasına izin verir.

2 tip kalibratör seçebilirsiniz:

• sadece geometriyi ve ışıltıyı geri getirmek için tasarlanan bir araç;

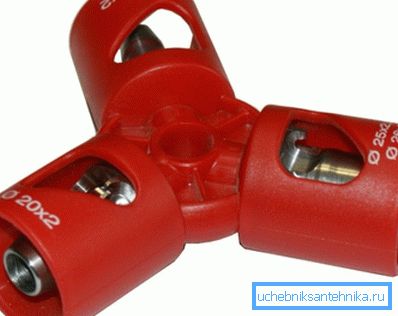

• Bu işlemlere ek olarak pahı hemen çıkarmanıza izin veren metal borular için kalibratör.

Kalibrasyon teknolojisine gelince, aşağıdaki sırayla gerçekleştirilir:

• Uygun bir nozul çapı seçilir ve boru hattına sokulur. Popo deforme olursa, çaba gerekebilir;

• Bundan sonra, sadece boru hattının ucunu sökmeden, kalibratörü döndürmeniz gerekir, bıçakların bıçakları, pahı dik açıda kaldıracaktır.

Boru hattı kurulumu

Bir kişi plastik borularla nasıl çalışılacağını düşündüğünde, en çok soru bağlantı seçimiyle ilgili olarak ortaya çıkar.

Birçok yolu vardır, her birinin kendine göre avantajları vardır:

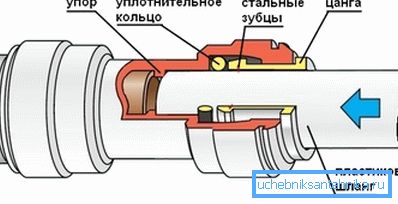

• itme parçaları. Aynı zamanda, boru hattının ucu kolayca gideceği yere kadar sokulur, kolaylık sağlamak için bir görüntüleme penceresi bile sağlarlar. Bu tip bir bağlantının dezavantajı oldukça yüksek bir fiyattır ve eklemin kendisi tek parça halinde elde edilir;

• basın armatürleri. Metal-plastiği metale bağlamak için bu yerleştirme yöntemi kullanılır. Armatürün kendisine ek olarak, pense de ihtiyaç duyulacaktır. Eklemin sıkılığı metalin deformasyonu ile elde edilir. Bu tür eklem ayrıca tek parça olarak kabul edilir;

• sıkma parçaları - Boru hattı bağlantısının en yaygın çeşidi.

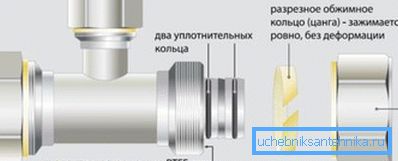

Pens bağlantı elemanı en popüler tipte sıkma bağlantı elemanlarından biridir, bağlantının hem yüksek mukavemeti hem de yeterli sızdırmazlığını sağlar ve gerekirse bağlantı kolayca sökülüp takılabilir. Ek olarak, bu bağlantı tekrar kullanılabilir.

Böyle bir bağlantının aygıtı aşağıdaki gibidir:

• bir kapak somunu ve bir sıkıştırma halkası boruya yerleştirilir (sıkıştırma halkaları ayrıca metal-plastik borular için pensler olarak bilinir);
• daha sonra fitinge yerleştirilir;
• Somun sıkıca sıkılır, halka hafifçe deforme olur ve boru hattının ucunu sıkıca sabitler.

Diğer yöntemlerle karşılaştırıldığında, daha popüler olan çıkarılabilir bağlantılar. Onları kullanırken, plastik boruların nasıl söküleceği sorusu kolayca çözülür.

Dikkat edin! Bağlantı parçasına bir boru takarken, lastik contalara zarar verebileceğinden, üzerine fazla kuvvet uygulanması mümkün değildir. Boru hattının işlem ucunu kolaylaştırmak için yağlanabilir.

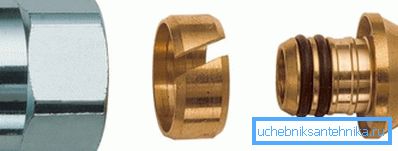

Ayrı ayrı, eurocone kullanarak bağlantıdan bahsetmeye değer. Tasarım, ayrılabilir olarak kategorize edilmesine izin verir, küçük farklar sadece montaj cihazında bulunur. Boru hattına bir somun ve bir halka yerleştirilir, daha sonra metal plastik borular için bir eurocone sokulur ve somun sıkılır.

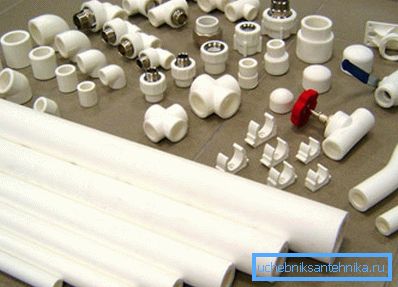

Buna ek olarak, kurulum, farklı çapları, manifoldları (ısıtma sistemleri için), köşe bağlantılarını bağlamaya izin veren tees, haç, adaptör gibi bağlantı parçaları gerektirecektir.

Plastik boru nasıl bükülür

Metal-plastiğin avantajlarından biri esnekliğidir, bu sayede minimum sayıda bağlantı parçası ile yapabilirsiniz. Örneğin, bir köşe bağlantısı takmak yerine, boru hattının kendisini hafifçe bükebilirsiniz. Metal-plastik boruların bir bobini olarak böyle bir elemanın üretiminde de bükmeden yapamazlar.

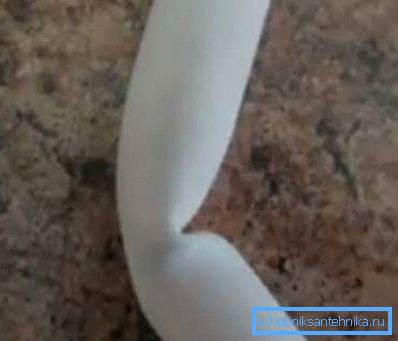

Boru hattının deformasyonu ile ilgili temel sorun, basitçe kırılabilmesidir. Yani, duvarları, soğutucu akışkanın normal sirkülasyonunu imkansız hale getirecek olan virajda birleşecektir.

Bu problem iki şekilde çözülebilir:

• bir boru bükücü kullanarak;
• Boru hattını kendi ellerinizle bükün. Bu durumda, kırılmayı önlemek için borunun iç boşluğunu doldurmanız gerekir.

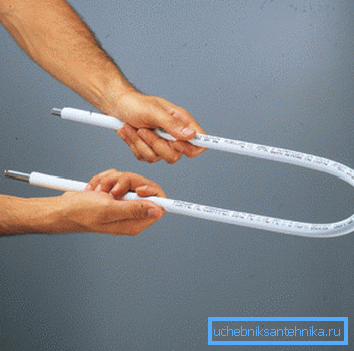

Manuel bükme ile boru, kum veya tuz ile doldurulabilir. Mandrelin yerini alabilir. Uçlardaki deliği doldurup kapattıktan sonra boru hattını güvenli bir şekilde bükebilirsiniz.

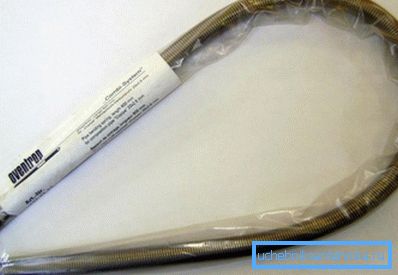

Dökme malzemeler yerine, metal borular için bir yay uygun olacaktır. Çapı, borunun iç çapından sadece biraz daha küçük olmalıdır.

Bükücülere gelince, bunlar bükme yöntemiyle sınıflandırılabilir:

• mandrel - katı bir eleman boru hattının içinde hareket eder;

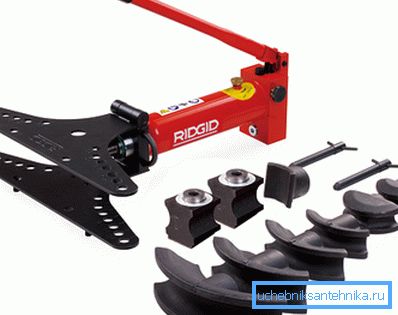

• segment - bükme, farklı çaplar ve bükme yarıçapları için bir ayakkabı seti kullanılarak gerçekleştirilir.

Bu durumda boruyu bükme talimatı basittir - boru bükme koluna basitçe bir çaba uygulamak yeterlidir. Boru sıkıca ayakkabının içine bastırılmış ve deforme olmuştur.

Dikkat edin! Herhangi bir boyut için minimum bükülme yarıçapı vardır. D'nin boru hattının çapı olduğu 5 D formülü ile belirlenebilir.

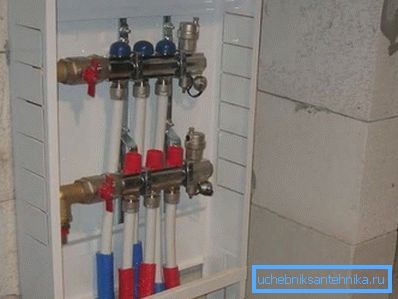

Metal boru için manifoldlar

Dairede ısıtma radyal desen tarafından düzenlenirse kollektöre ihtiyaç vardır. Bu durumda, hem sıcak hem de soğutulmuş soğutma sıvısı toplayıcıya beslenir ve bundan önce kablolar ısıtma sisteminin radyatörlerine gider (her bir radyatör için ayrı bir besleme ve boşaltma borusu).

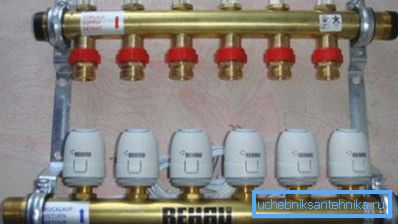

Büyük ve büyük bir tarak (veya metal borular için bir manifold), ona bağlı çıkışları olan bir borudır. Bütçe izin veriyorsa, kollektörler termal kafa ve debimetreler gibi elemanlarla donatılabilir.

Maksimum ekipman durumunda ihtiyacınız olacak:

• Akış ölçüm cihazlarını besleme tarağı üzerine takın. Bu sayede, her bir radyatöre sağlanan soğutma maddesinin hacmini ayrı ayrı değiştirmek mümkün olur;
• Termal kafalar kolektöre "dönüş" ile monte edilir. Sensörler, soğutulmuş soğutucunun sıcaklığını sürekli olarak izler ve geçişin boyutunu artırabilir veya azaltabilir. Buna bağlı olarak, örneğin, soğuk bir geçme sırasında, geçişin boyutu artar ve soğutucu akışkanın içinden geçen soğutucu akışkanı buna göre artar.

Böyle bir sistemin fiyatı 10.000 rubleyi geçebilir, böylece daha mütevazı bir seçenekle geçinebilirsiniz. Bu durumda, toplayıcıyı gelecekte sıcaklık kontrolörleri veya akış ölçerler ile güçlendirmek amacıyla tarak üzerinde fişler kalır.

Özetlersek

Metal plastik boru hattının montajı - kolay bir iş. Ancak bunun için boruların sıkı ve sağlam bir şekilde bağlanmasını sağlamak için bir dizi ek alet ve bağlantıya ihtiyacınız olacaktır. Bu makaledeki bilgiler, boru hattının döşenmesi için gerekenler hakkında genel bir izlenim sağlayacaktır.

Bu makaledeki video, plastik boruların bağlantısının bir örneğini göstermektedir.
