Profil boru için boru bükücü: tasarım özellikleri ve

Bu yazıda, mevcut malzemeler kullanılarak bir profil boru için boru bükücünün nasıl yapılacağı hakkında konuşacağız. Ayrıca, profil boru için tüm boru bender çizimlerini birleştiren yapısal özellikleri göz önünde bulundururuz.

Ancak, bir başlangıç ​​için, cihazın çalışma özelliklerini belirleyeceğiz.

Uygulama özellikleri

Profil metal borunun seralar, yazlık evler, kanopiler vb. Gibi nesnelerin montajı için gerekli bir yapı malzemesi olduğu bir sır değildir.

Tabii ki, hazır veya yeni metal işlerini kavisli bir profilden satın almak kolaydır, ancak böyle bir satın alma fiyatı yüksek olacaktır. İçi boş metalin konfigürasyonunu kendi ellerinizle değiştirmeyi deneyebilirsiniz. Ancak, ürünün deformasyonuna ve daha doğrusu duvarlarının ezilmesine yol açacaktır.

Bu soruna çözüm, profil boru için ev yapımı boru bükücüler olacaktır. Neden ev yapımı? Ev yapımı bir cihazın seçilmesinin nedeni barizdir - gerçek şu ki, elle yapılan bir makine, teklif edilen ucuz cihazların menzilinden daha güçlü ve daha dayanıklı bir sipariş olacaktır.

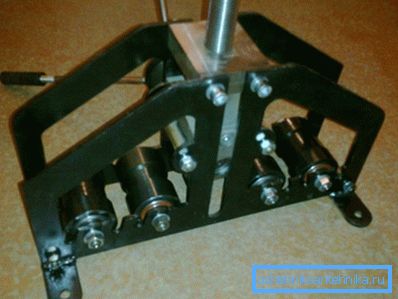

Cihazın prensibi basittir: Milleri arasında, istenen eğme açısına göre değişen, dikdörtgen veya yuvarlak kesit şekline sahip içi boş bir metal bulunur. Ayrıca, şaftlar, borunun haddelenip gerekli şekilde bükülmesinden dolayı tahrik edilir.

Tüm boru bükme makinelerinin bir özelliği, iş parçasındaki mekanik yükün, duvarlarda herhangi bir kırılma olmaksızın, farklı noktalarda, kademeli olarak ve eşit olarak dağıtılmasıdır.

Boru bükme makinesi tasarımı

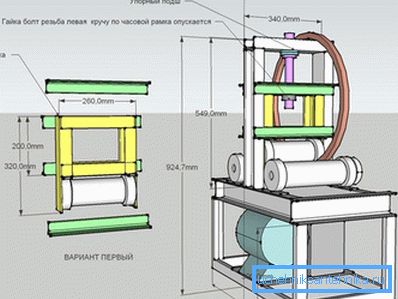

Bir profil borusu için manuel boru bükücüsünün çizimleri, cihazın tipine ve tasarım özelliklerine bağlı olarak farklılık gösterebilir.

Manuel veya hidrolik tahrikli modifikasyonların yapımında zorunlu unsurlar şunlardır:

• tüm bileşenlerin monte edildiği çerçeve (çerçeve);
• alt ve üst tahta;
• iki veya daha fazla boru durağı;
• ağaçlar;
• Bir kol ile donatılmış hidrolik silindir veya kapı.

Tüm bileşenlerin monte edildiği çerçeve iki tip olabilir:

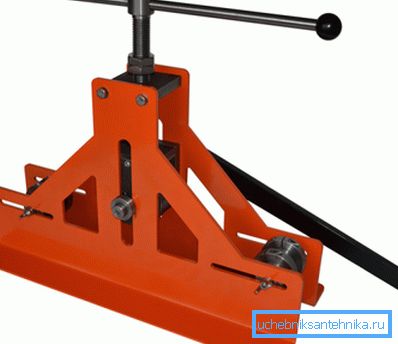

• kapalı tip fabrika yapımı cihazların karakteristiği;
• açık tip Cihazın sadeliği nedeniyle, çoğu doğaçlama cihaz için tipiktir.

Önemli: Açık bir çerçeveye sahip cihazların kullanım kılavuzu bakımı, kapalı bir çerçevede benzer işlemleri gerçekleştirmekten daha basit bir büyüklük sırasına sahiptir. Ancak ikinci durumda, neredeyse hiç açık mobil bileşen olmadığından, işlem daha güvenlidir.

Teknolojik özellikler

Ayrı bir şekilde, boru bükücüler profil borusu için farklı şaftlar olan formda belirtilmelidir. Dairesel enine kesite sahip borularla çalışırken, yuvarlatılmış çentikli şaftlar kullanılırsa, o zaman haddelenmiş bölümler uygun kesme düzeni ile şaftlar kullanılarak bükülebiliyorsa (ayrıca bakınız plastik borular için bağlantı parçaları - ana seçeneklere ve özelliklerine genel bakış).

Bununla birlikte, bükme sırasında profilin yuvarlanmasının yan duvarların desteklenmesi gerekmediği göz önüne alındığında, genişliğinin profilin genişliğinden çok daha büyük olacak olan şaftları kullanabilirsiniz; bu, yuvarlak borular işlenirken bariz nedenlerle imkansızdır.

Kendi kendini üretmenin incelikleri

Cihazın çalışma prensibi ve özelliklerine baktıktan sonra, kendiniz için şekillendirilmiş bir boru için boru bükme makinesinin nasıl yapıldığına karar vermenin zamanı geldi.

Basit bir manuel boru bükücüyü monte etmek için, aşağıdaki aletler ve malzemeler gereklidir:

• kaynak makinesi;
• kelepçeler;
• Metal kesme diskleri ile LBM "Bulgarca";
• kare ve şerit ölçüsü;
• çelik kanal veya açının kesilmesi (boyut, boru boyutlarına göre seçilir);
• uygun bir dişe sahip büyük bir cıvata ve somun (en iyi çözüm, gereksiz bir manuel baskı makinesinden tamamen çıkarılmış olan kapı olacaktır);
• 6 adet büyük boyutlu yatak;
• yatağın iç çapına karşılık gelen bir dış çapa sahip kalın duvarlı tüp;
• bisikletten yıldız işaretli gereksiz çelik biyel;
• arka tekerden ek bisiklet dişlisi;
• bisiklet zinciri

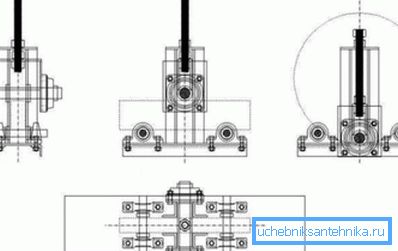

Tüm araçlar ve materyaller hazırlandıktan sonra çalışmaya başlayabilirsiniz. Örnek olarak, şekilli bir boru için doğaçlama bir boru bükücüsünün aşağıdaki çizimini kullanacağız.

Montaj talimatı basittir ve aşağıdaki adımlardan oluşur:

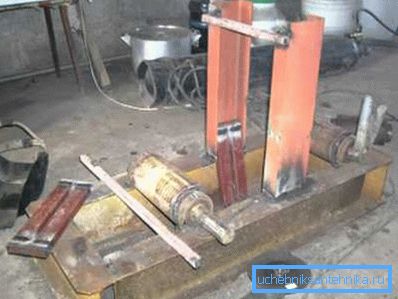

• Kanaldan, yatay çerçevenin üretimi için boşlukları kestik ve sağlam bir çerçeveye kaynakladık. Uygun boyutlarda sağlam bir metal plaka varsa, kurulumu önemli ölçüde basitleştirmek ve hızlandırmak mümkündür.
• Dikey kılavuzlar için kütükler kanaldan kesilir ve bir tür “U” şekilli giyotin ile kaynaklanır. Dikey kılavuzlar, çizimde gösterildiği gibi çerçeveye kaynak yapılır.
• Bir sonraki adımda, rulmanlar çerçeveye kaynak yapılır. Çizimde gösterildiği gibi bu konfigürasyonda rulmanlar varsa, kaynak yapılmayan cıvatalı bir bağlantı kullanabilirsiniz.

• Dikey kılavuzların üst kol çubuğunda, kapının altında bir delik açılır. Önceden ortalanmış bir somun delikten kaynaklanır.
• Şasiye monte edilen yatakların deliklerine bir boru yerleştirilir, her iki ucunda 2-3 cm'lik bir uç kalacak şekilde kesilir, boruları kaynağından yakalayarak eksenleri etrafında dönerler, ancak yan yana gitmezler.
• Daha sonra, rulmanlardan, borunun çizilmesinden ve kılavuzların boyunca aşağıya doğru eğilecek ve kıvrımlı boru üzerinde baskı uygulayacak olan üst üniteye kanalize ediyoruz. Bu düğümün üst düzlemi, kapının sonuna yaslanacak ve tüm düğüm üzerinde baskı yaparak yatağa doğru hareket edecek şekilde tasarlanmıştır.

• Yatağın bir tarafına sabitlenmiş iki yatağı, boruların uçlarına kaynaklanmış olan dişlilerle donatıyoruz.
• Bisiklet krankunu pedal ekseni ile yıldızlardan birine tuttururuz, bu da bir tutamak işlevi görecektir.

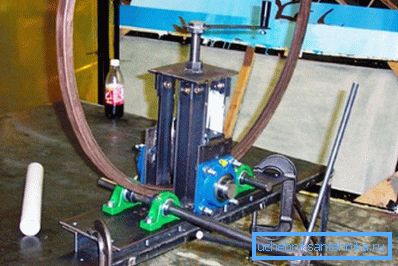

• Yıldızlar arasında zinciri uzatırız ve cihaz çalışmaya hazırdır.

Önemli: Bu tür kurulumlar eldekilerden yapıldığı için kesin boyutları tam olarak göstermedik. Bununla birlikte, kullanılan metalin kalınlığının 2-3 mm'den az olmamasını sağlamaya çalışın.

Sonuç

Artık çiftlikte uygulanabilecek bir manuel boru bükücüsünün nasıl yapıldığını biliyorsunuz. Bu makaledeki videoyu izleyerek daha yararlı bilgiler bulabilirsiniz (ayrıca bakınız çelik borular için bağlantı parçaları - tüm özellikleri analiz ediyoruz).
