Profil borusu için merdaneler: tipleri, çalışma prensibi,

Bir kare veya dikdörtgen kesit düzenli bir yay ile nasıl şekillendirilebilir? Şekillendirilmiş boru için kendinden yapılmış merdaneler nasıl yapılabilir? Ve modern endüstri hangi çözümleri sunuyor? Bu soruları cevaplamaya çalışalım.

Neden ihtiyacın var

Neden bir profil borusunu bükmem gerekiyor?

Hadi bazı örnekler verelim.

• Ark kanopi sadece güzel değil, aynı zamanda pratik de değildir: asla kar biriktirmeyecektir.
• Sundurma üzerindeki kıvrımlı vizör bir rampa ile basit bir tasarıma göre çok daha iyi görünüyor.
• Kemerli sera son derece dayanıklıdır, kar ve rüzgar yüklerine mükemmel bir şekilde dayanır.

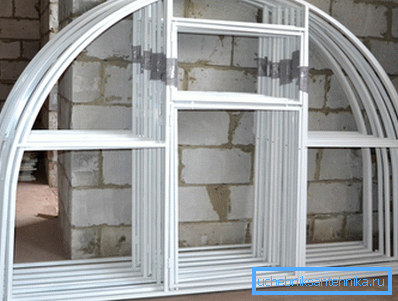

Bu arada: Şekillendirilmiş borulardan seraların montajı iyi bir iştir ve yalnızca eğilmiş boru bükme ruloları ve kaynak makinesinin varlığını gerektirir.

Silindir türleri

Onlar gerçekte ne?

mekanik

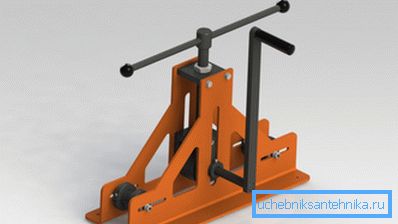

En basit tasarım mekanik üç silindirli bir değirmendir. Bu tür makineler genellikle satışta bulunabilir; Onların fiyatı yaklaşık 15-20 ruble arasında başlar. Nasıl düzenlenirler?

Adına tam olarak göre, inşaat üç silindirli bir proftrub dayanmaktadır. Bunlardan biri, diğer ikiye göre, onları birleştiren düzleme dik bir yönde yer değiştirebilir; yer değiştirme için kullanılan bir vida mekanizması, oldukça sıradan fiziksel yeteneklere sahip bir kişinin bile önemli çabalar geliştirmesine izin verir.

Rulolardan biri, döndürülebilen ve böylece bükülecek olan boruyu çeken bir sapa sahiptir.

Boru bükücüsünün performansını artırmak için birkaç değişikliğe izin veren birkaç değişiklik vardır:

• Ruloları ortak bir zincirle birleştirmek, eşzamanlı dönüşünü garantiler., böylece borunun kaymasını önler.
• Bir zincir yerine bir dişli kullanılabilir..
• Sertleştirilmiş ruloların kullanımı kaynaklarını birkaç kez artırır.

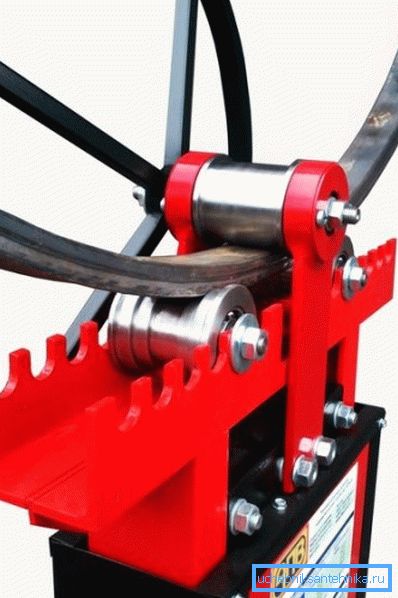

• Ek olarak, rulolar değiştirilebilir., Hem profilli hem de yuvarlak borularda sıkışma olmadan bükülmeyi sağlayacak.

elektrik

Bu durumda, el işinin bir kısmı elektrik motoruna kaydırılır.

Satışta elektrikli boru bükücülerinin çalıştırılması için iki seçenek bulabilirsiniz:

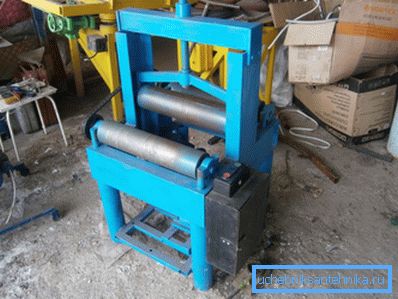

• Daha basit çözümlerde, elektrik motoru sadece borunun çekilmesinden sorumludur. Bükme rulosunun konumu manuel olarak yapılır.

• Gelişmiş silindir modelleri, hem çekme hem de rulmanı kaydırmak için elektriği kullanırlar (tabii ki, gücü çarpan bir vites kutusu vasıtasıyla).

hidrolik

Bu kategori, onlarca ton ağırlığındaki güçlü endüstriyel makineleri ve nispeten kompakt cihazları içerir. Bunların ortak özelliği hidrolik bir silindirin kullanılmasıdır: pompalanan yağ basıncı, deforme rulo üzerinde büyük bir kuvvet geliştirebilirsiniz.

Viraj yarıçapı

Boru bükücüsünün aygıtından bağımsız olarak, genel bir model vardır: borunun kalınlığı (bükülme yarıçapına paralel olan kesiti) ne kadar büyük olursa, minimum bükülme yarıçapı o kadar büyük olur. Makineler için belirtilen değerleri yerli üreticilerden biri ile veriyoruz - oldukça tipik.

Boru bükücü olmadan

Şekilli bir borudan bir yayı rulo olmadan bükmek mümkün mü?

Teknik olarak bu mümkündür, ancak sonuç yetersizdir.

Bükülmeye ilişkin talimatlar, büyük miktarda hazırlık çalışması gerektirdiğinden çok fazla karmaşık değildir.

1. İhtiyacınız yaya karşılık gelen bir yüzey şekline sahip bir şablon ahşap veya kontrplaktan yapılmıştır.
2. Şablona bir ilmek eklenmiştir - borunun uçlarından birinin içine yerleştirildiği bir tespit parçası.
3. Daha ileri çalışmalar, aslında, ikinci ucunda kaba kuvvet uygulamasına geliyor. Çaba artırmak için çeşitli kollar kullanılabilir.

Çılgın eller

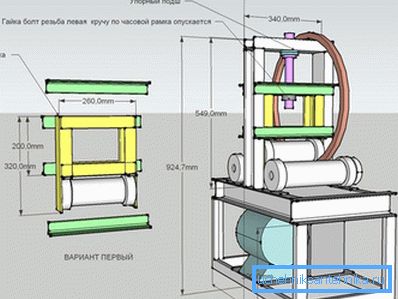

Son yıllarda kendinize ait bir profil borusu için çeşitli şemalar ve rulo çizimleri, tam anlamıyla interneti sular altında bırakmıştır.

En ekonomik okuyucuları hemen hayal kırıklığına uğratırız: ayrıntıların bir kısmı sipariş edilmek zorundadır.

Hangileri?

• Kendileri rulolar. Silindirik veya yuvarlak boruların bükülmesi için oluklar olabilirler.
• Rulmanlar için klipler.
• Bir zincir iletimi kullanırken - yıldız işaretleri.

Tabii ki, belirli bir tasarıma atıfta bulunmadan, merdanelerin montajı konusunda tavsiyede bulunmaktan ötürü çok mutlu bir görevdir.

Bununla birlikte, ana noktaları vurgulayarak, kendinden yapılmış cihazların sahiplerinin önerilerine kulak verelim.

• Sürücü kolunun bir döner kolu olmalıdır. Aksi takdirde, eldeki ilk çağrılar, uzatılmış borunun birkaç metre içinde görünecektir.

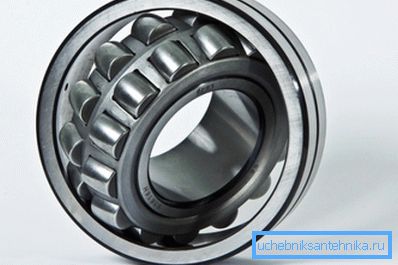

• Rulmanlar kendi kendini merkezlendirmek için daha iyidir. Her rulonun iki rulosunu tam olarak aynı eksende monte etmek gerçek bir görev değildir; En küçük yanlış hizalama çekme kuvvetini arttıracaktır.

• Basınç rulosunu tahrik eden vida eski mengeneden alınabilir.

Bu arada: vida mekanizmasına bir alternatif herhangi bir tipte bir araba jakıdır. Kendi gücünüzün minimum uygulamasıyla büyük bir çaba geliştirmenize izin verecektir.

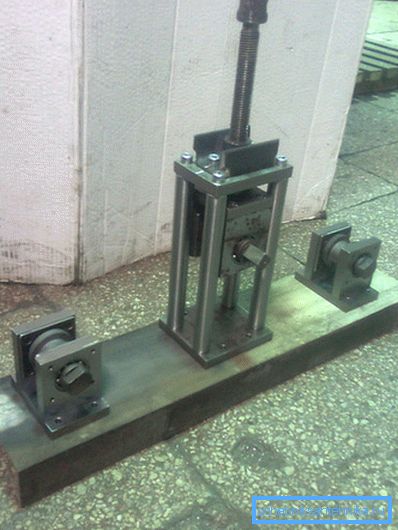

• Bir yatak olarak, uygun büyüklükte bir kanalın bir segmentini kullanmak daha iyidir. Yatağın eğilme kuvveti çok önemli olacaktır; Bir köşeden veya ince bir borudan kaynaklı kaynaklı bir çerçeve basitçe bükülebilir.

Sonuç

Okuyucunun dikkatine sunulan materyalin kendi tercihine göre bir araç seçmesine ya da bir araç oluşturmasına yardımcı olacağını umuyoruz. Her zaman olduğu gibi, bu makaledeki videoda ek tematik bilgiler bulabilirsiniz. İyi şanslar!
