Profil boruyu kendi ellerinizle bükmek için bir makine nasıl

Profil boruları, mobilya üretmek, çeşitli metal yapıları üretmek, iç mekânı süslemek vb. İçin kullanılan yaygın bir malzemedir. Bunların bir özelliği, bir yandan iyi olan yüksek eğilme mukavemetidir, ancak diğer yandan, eğimli bir parça oluşturmak için bükme işlemini büyük ölçüde karmaşıklaştırır. Ancak, bu sorun özel bir makine yardımıyla çözülebilir.

Eğer genellikle şekilli borularla uğraşmak zorunda kalırsanız, o zaman böyle bir mekanizmanın mutlaka edinmesi gerekir. Bu makalede, bitmiş ekipmanın maliyeti çok yüksek olduğu için, profil boru için kendi ellerinizle bir bükme makinesinin nasıl yapıldığına bakacağız.

Makine yapımı

vakıf

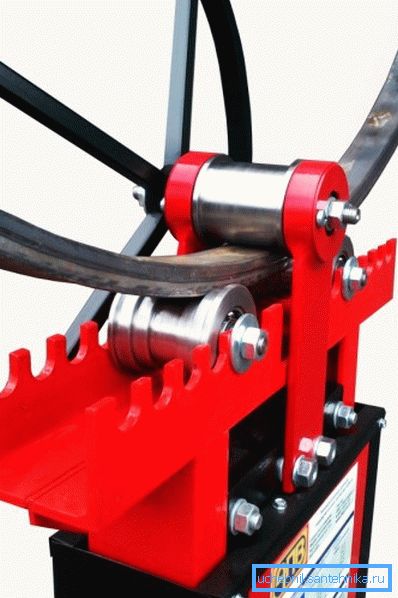

İlk bakışta, bir profil borusu için markalı bükme makinelerine benzer bir cihaz yapmak çok zor olabilir. Ancak, metal ve bir kaynak makinesinin nasıl kullanılacağını bilen bir kişi oldukça yeteneklidir. Ana şey - yavaş ve kademeli olarak çalışmaya yaklaşmak.

Metal bir tabla - sağlam bir taban üretimi ile başlamalıdır. Bir metal profilden veya başka bir malzemeden çalıştırabilirsiniz. En önemli şey, istikrarlı ve dayanıklı olmasıdır, aksi takdirde, iyi bir mekanizma bile işe yaramaz olacaktır.

Üretim mekanizması

Tablo hazır olduğunda, mekanizmanın kendisinin üretilmesine devam edebilirsiniz. Bunu yapmak için her şeyden önce, parçayı bükmek için kullanılacak üç mil hazırlayın. Şaftlar, zorunlu olarak rotasyon için bir eksene sahip olan kalın metal silindirlerdir.

Atölyede sipariş edilebilir veya "pire pazarlarında" satışa sunulabilir. Bu parçalar hazır olduğunda, mekanizma için bir dava yapmalı ve montajı tamamlamalısınız.

Talimat aşağıdaki gibidir:

• Her şeyden önce, en az 5 mm kalınlığa sahip bir metal levhadan bir cihaz için bir mahfazanın kesilmesi gereklidir., aralarında şaft olan iki trapezoidden oluşur.
• Daha sonra ortaya çıkan yamuk delikleri, merdanelerin eksenleri için yapılmalıdır.. Masanın üzerinde iki şaft bulunmalı ve üçüncüsü de bunlardan eşit uzaklıkta olmalıdır.
• İki alt şaft arasındaki mesafenin bükülme yarıçapını belirlediği akılda tutulmalıdır.. Bir profil borusu için bir ev yapımı bükme makinesi yapmak evrenseldi, tasarım karmaşık olabilir ve yarıçap ayarlanabilir. Bunun için, silindirler için aralarında mesafeyi değiştirmenize izin verecek birkaç koltuk yapmanız yeterlidir. Üst silindirin konumu, çalışabileceğiniz boruların maksimum çapını belirler.Onun konumu, şaftın kılavuzlar boyunca hareket etmesini ve aynı zamanda güvenli bir şekilde sabitlenmesini sağlayan dişli bir çubuk ile de ayarlanabilir.
• Ardından, çalışma tezgahındaki dava detaylarını düzeltmeniz gerekiyor. Bu kaynak veya civatalama ile yapılabilir. İkinci durumda, aşağıdan delikli bükülmüş kulakların sağlanması gereklidir. Gövde parçaları arasındaki mesafe, şaftların genişliğine karşılık gelmelidir.
• Kaideyi kasaya sabitledikten sonra kalan parçaları kurmanız gerekir..

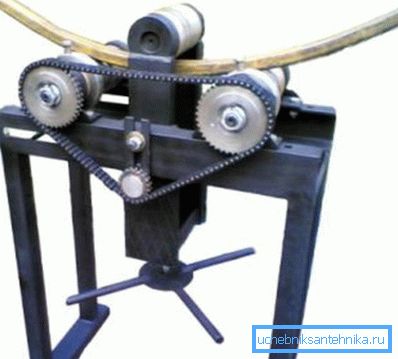

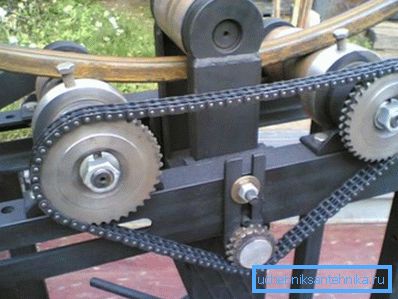

• Şaftlar monte edildiğinde, torku onlara aktarmaya özen gösterilmelidir.. En iyi seçenek bir zincir mekanizmadır. Bunun için üç dişli bir zincir satın almanız gerekiyor.

Alt şaftlara iki dişli takılmalıdır. Üçüncü, iki üst vites arasında aşağıda bulunan bir gerici olarak hizmet edecektir.

• Daha sonra şaftlardan birine dönüş için bir tutamağa tutturulması gerekir.

Şimdi profil borusunu bükmek için makine hazır. Sadece üst ve alt şaftlar arasındaki profili almak ve ürünü harekete geçirmek için kalır.

Tüm aşamalarda tüm çalışmalar hatasız yapıldıysa, ürünün işlevselliği ve tasarımı orijinal makine ile tamamen uyumlu olacaktır. Elbette, parçaların satın alınması için gerekli olacak tüm maliyetlere rağmen, böyle bir makinenin maliyeti, bitmiş ekipmanın fiyatından orantısız olarak daha düşük olacaktır. (Ayrıca boru hatları için boru bükücüler: özellikler.)

Basit bir tasarım yapmak

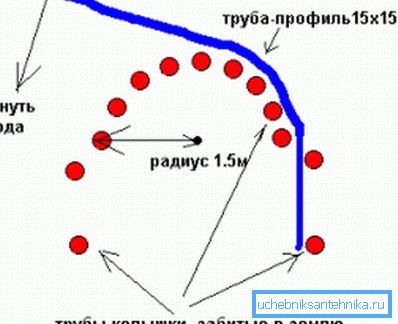

Yukarıda açıklanan şemaya göre tam teşekküllü bir makineyi gerçekleştirmek için fırsat veya zamanınız yoksa, bu durumda daha basit bir seçenek vardır. Bu tasarımın cihazı için ihtiyacınız olacak:

İpucu! Betonarme döşeme bulunmuyorsa, beton tabanı kendiniz boşaltabilir ve sertleşene kadar bekleyebilirsiniz.

Böyle bir yapıyı gerçekleştirmek çok basittir:

• Her şeyden önce, bir bükülme yarıçapı çizme ihtiyacına dayanarak.
• Ardından viraj çizgisi boyunca birbirinden aynı mesafede 10 delik açmanız gerekir.
• Ayrıca deliklerde metal pimleri sabitlemek gerekir (taban dökülürse, pimler somutlaştırılabilir).
• İki aşırı pim üzerinde, bir boru sabitleme mekanizmasının gerçekleştirilmesi gerekir - bu, ek bir pime, bir kanca takılmasına veya başka bir şeye yakın olabilir.

Yani tasarım hazır. Bir profili bükmek için ucunu en dıştaki pime sabitlemeniz ve diğer rafların etrafına yavaşça bükmeniz gerekir. Ürün son pim ile kenetlendiğinde, sabitlenmeli ve bir süre için böyle bir biçimde bırakılmalıdır.

İpucu! Boruyu bükmeyi kolaylaştırmak için, önce ısıtılmalıdır.

Sonuç

Metal ile çalışmanın bazı becerilerine sahip olan, şekillendirilmiş borularda bükme için bir makineyi yürütmek oldukça basittir. Bağımsız olarak yapılamayacak parçalarda harcamanız gereken tek şey. Sabit boru bükme gereksiniminiz yoksa, profili bükmek için çok daha fazla çaba gerektirmesine rağmen, daha az zaman harcayacak ve üretecek paraya sahip daha basit bir tasarım gerçekleştirebilirsiniz.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
