Pvc boruları ve diğer bağlantı elemanlarını sabitlemek için

11-02-2018

Enstrümanlar

Plastik boru sistemlerinin montajı sürecinde, sadece malzemenin kalitesi çok önemli değil, aynı zamanda oluşturulan boru hattının verimli ve güvenilir çalışmasını sağlayan bağlantı elemanlarının doğru seçilmesi de önemlidir. Bu makalede, GOST 24137 80'e göre boruların sabitlenmesi için klips ve kelepçelerin kullanılması için çeşitli bağlantı elemanları ve PVC borulardan yapılmış yolların kurulumu ele alınacaktır.

Polivinil klorür ürünleri için bağlantı elemanları çeşitleri

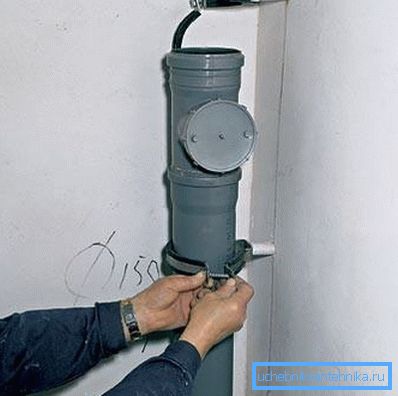

Kurulum sırasında boru hattının sabitlenmesi işlemi, özel ekipman alımını gerektirmeyecektir.

Boru hattını döşerken PVC malzemelerin güvenilir ve yüksek kalitede sabitlenmesini sağlamak için, aşağıdaki tipte borular için tutucular kullanılır:

Plastik klipler;
Montaj kelepçesi

Montaj adımı

Sabitleme elemanlarının kendisinin kurulumu, boru hattının verimli ve uzun süreli çalışmasını sağlamak için bazı kurallara uyum gerektirir. Hattın sapmalarını önlemek için, bağlantı elemanları arasındaki tavsiye edilen mesafeyi sıkı bir şekilde muhafaza etmek gerekir. (Ayrıca bkz. Borular için Kavramalar: özellikler.)

Teknik kurallar ve yönetmelikler, boruları sabitlemek için klips ve kelepçelerin aşağıdaki gibi yerleştirilmesini şart koşar:

Küçük çaplı borular için montaj aralığı (20 mm'den fazla değil):
Sistemin soğuk çalışma ortamı - 80 cm;
Karayolu sıcak su (60 derece üstü) - 65 cm;
Çapı 40 mm olan bir boru hattı kurmak için bağlantı elemanları arasındaki mesafe sıcak su kaynağı için 95 cm ve soğuk su için 110 olmalıdır;
Çapı 110 mm veya daha büyük olan otoyollar, soğuk sıvı taşımak için 185 cm ve sıcak su taşımak için 160 cm'lik parçalar ile sabitlenir.

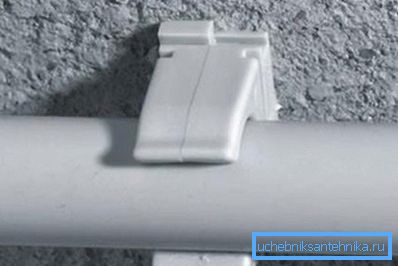

Klip montaj

PVC borular için tesisat klipsleri naylon teknolojisi kullanılarak üretilmektedir.

Ürünün, aşağıdaki gibi önemli performans özelliklerini vermesini sağlayan bu tür bir katkı maddesidir:

Artan termal stabilite katsayısı;
Yüksek mukavemetli, mekanik tipin etkilerine karşı dayanıklı;
Kurulum kolaylığı ve sadeliği;
Düşük fiyat

Bir klips gibi ürünler piyasada çok çeşitli ebatlarda mevcuttur, böylece farklı çaplardaki boruları sabitlemek için en uygun olanı seçebilirsiniz. Bu tip elemanların güvenilir bir şekilde sabitlenmesi için, iç çapın borunun dış çapıyla tam olarak eşleşmesi için seçilir.

Klipsli şebeke için tutucular, sıcaklık arttığında genişleme işlemi sırasında onlara eksenel hareket sağlar. Bu nedenle, sıcak suyun taşınması veya ısıtma sistemleri için bir sistem oluştururken en çok kullanılmaları gerekir.

Konsey. Örneğin, duvara sabitlemek için boru hattının birkaç dalını birbirine yakın yerleştirmeniz gerekiyorsa, örneğin çiftli klipsler kullanabilirsiniz.

Hortum kelepçeleri kullanma

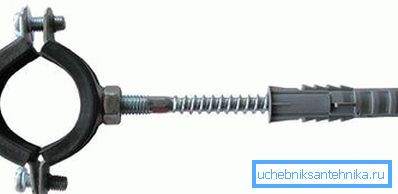

İletişim sistemi, ağır bir kütleye sahip kütlelerin taşınması için büyük çaplı malzemelerden oluşturulduysa, plastik kelepçeler değil kelepçeler kullanılması daha uygun olacaktır. Yapısal olarak, böyle bir ürün, içinde dikkatli bir şekilde yerleştirilmiş kauçuk bir conta olan geleneksel bir vidalı bağlantıdır.

Bu tip elemanlar, büyük hacimli ortamların taşınması sürecinde sistemin titreşimini telafi etmeyi sağlayacaktır. Çünkü ağdaki ciddi ve önemli dalgalanmalar sürecinde, bölümlerinin her birinin konumunu güvenli bir şekilde tutmanıza izin verir.

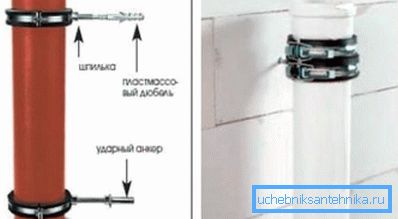

PVC boruları sabitlemek için kullanılan kelepçeler dübeller ve özel saplamalarla tamamlanır. Piyasada hem plastik hem de çelik boru kelepçesi bulacaksınız.

Bu tür elemanların yardımıyla sabitlemenin oldukça katı olduğu düşünülse de, sistemi sabitleme sürecinde çaba sarf etmek, aşağıdaki sonuçları elde edebilirsiniz:

Boru hattının sert bir şekilde sabitlenmesi, sadece tüm cıvataların maksimum sıkılmasıyla elde edilebilir. Bu özellik, deplasmanı en aza indirmek için sistemin bir bölümünü sabitlemek için bağlantı elemanlarını kullanmanıza izin verir;
PVC ürünler için yüzer montaj. Bağlantı elemanları yeterince sıkılmamışsa, boru hattı serbest hareketine izin veren küçük bir boşluk olacaktır. Bu tür kurulumlar, çalışma ortamındaki sıcaklık dalgalanmaları durumunda gerekli olabilir.

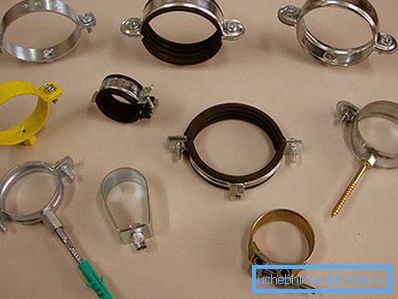

Ana kelepçe türleri

Aşağıdaki formda kelepçeler vardır:

Kablo bağları. Bu oldukça basit ürünler de kelepçeler denir. Üreticiler bunları içte bulunan bağlantı elemanları ile tedarik ediyorlar. Kabloları dikey ve yatay olarak farklı yüzeylere sabitlemek ve sabitlemek için kullanılırlar. Bu şaplar, dayanıklı bir polimer olan poliamidden yapılır;
Boru Kelepçeleri. Boruları sabitlemek için kelepçenin ağırlığı en büyüktür çünkü Onları çelikten yap. Birbirine cıvatalı iki parçadan oluşurlar. Montajın güvenilirliği ve sıkılığı ürünün iç kısmında kauçuk bir conta sağlar, ancak bunlar olmadan seçenekler vardır;
İnşaat bağlantı elemanları Boruları sabitlemek için iskele oluşturmak için kullanılır. Kıskanç bir güce sahipler ve sadece orman detaylarını birleştirmekle kalmıyor, aynı zamanda onları da yatak yüzeylerine tutturuyorlar;
Kemer veya solucan borular ve hortumların yanı sıra duvarlara ve tavanlara bağlanmak için kullanılır.

Dikkat edin! Solucan kelepçeleri sabitleme fonksiyonunun yanı sıra hortumların sıkılığını da korur.

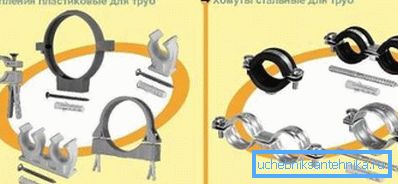

Türüne göre sınıflandırmaya ek olarak, bu tür bağlantı elemanları, yapıldıkları malzemeye bağlı olarak sınıflandırılır:

metal;
Plastik.

Kelepçeli bağlantı elemanları sırası

Boruları 110 veya sabitleme işlemi sırasında farklı bir ebatta sabitlemek için bu ürünleri kullanmak, boru döşeme üzerine yapılan tüm işleri oldukça hızlı bir şekilde yapmak mümkündür.

Bunu yapmak için, aşağıdaki adım adım talimatlar yürütülmelidir:

Başlamak için tüm yol işaretlenmelidir.

Konsey. Bu aşamada, kanalizasyon sisteminin bir açıda yerleştirildiğini unutmamalısınız. Su kaynağı sistemini ısıtılmamış odalarda kullanmakla meşgulseniz, durgunluktan ve su birikiminden kaçınmak için bir eğim altına da kurmanız gerekir.

Güzergahın yerleştirildiği yerde, aralarında izin verilen mesafeleri dikkate alarak bağlantı elemanlarının yerlerini işaretlemek gerekir;
Dübel için kurulum yerlerinde delikler delme;
Bir çekiç ve tornavida yardımıyla, kelepçeleri önceden işaretlenmiş ve delinmiş olan yerlere monte etmelisiniz;
Son aşamada, boruları kelepçelere yerleştirir ve bağlantıyı gereken seviyeye kadar sıkarız.

Sonuç olarak

Klips ve kelepçeler gibi ürünleri kullanarak, özel bir alet kullanmadan ve özel yeteneklere sahip olmadan boru hattını bağımsız olarak ve yeterince hızlı bir şekilde kurabilirsiniz.

Eh, bu şekilde sabitlenmiş borular, kendilerine tahsis edilen tüm fonksiyonları uzun süre sorunsuzca yerine getireceklerdir. Bu makaledeki video, PVC tutturucuların nasıl üretileceği hakkında daha fazla bilgi verecektir.
