Banyoda havalandırma: kurulum ayrıntılı

Herhangi bir banyonun havayı alması gerekir ve daha çok, duvarın içinden geçirilen havanın zorla değiştirilmesi gerekir. Ancak banyo stalinki veya özel bir projede havalandırmanın, tavandan bile, 3-3,5 m yüksekliğe ulaşması mümkündür.

Aynı zamanda hava kanallarının tasarımına da bağlıdır, örneğin, köşklerde bu tür kanallar genellikle tavanlardan geçerler, ancak bu genel resmi değiştirmez. Şimdi bu makaledeki videonun yardımını alan kurulum çalışmalarının bazı nüanslarını ele alacağız.

Banyoda temiz hava

Cihaz havalandırma kanalları

Not. Başlangıç ​​olarak, çok katlı binalarda havalandırma düzenini dikkate alacağız, böylece banyoda yapılan tamirlerde kanalın girişini engellemeniz mümkün olmaz - bu durum alıcı millerinde olabilir.

Stalinki, Kruşçev ve Brezhnev gibi toplu yapıların binalarında, her bir daire için mutfak, banyo ve tuvaleti birbirine bağlayan bir kanal tasarlandı ve daha sonra ortak madene yaklaştı.

Burada iki tasarım yöntemi vardı - bireysel bir kanal doğrudan madene düşebilir, ancak aynı zamanda tüm evin kanallarının birleştiği ve daha sonra maden çıkışının yapıldığı ortak bir prefabrik bloktan geçebilir. Bu tip kurulumlar, bu güne kadar alçak konstrüksiyonda ve oldukça haklı olarak kullanılır.

XXI. Yüzyılda, çok katlı çok katlı konutlar için biraz farklı bir genel havalandırma planı geliştirildi; burada bloktaki dairelerin her bir dikey bloğu halihazırda iki dikey şafta ya da bir tanesi şaftlardan ve tuvaletten hava taşınıyor, diğeri mutfaklardan geliyor.

Fakat eğer sadece bir kanal varsa, o zaman yükselticiye çıkışı bu katın tavanından en az 2m yukarıda olmalı ve bu iki durumda da bagaja erişimi olan ayrı kanallar vardır. Ayrıca bu tasarımda, bir zemin havalandırma ünitesi vardır - zeminler arasında hava yastığı gibi bir şey.

İnce levhalar (duvardaki beton veya alçıtaşı, tavandaki alçı) yük taşıyıcı plakalara ve zeminlere monte edilir, böylece hem hava sirkülasyonu hem de ısınmaya hizmet eden bir hava boşluğu oluşur.

Tehlike, blok yüksek katlı binalardaki banyoların onarımı sırasında, sahiplerinin veya hatta bir tamirci ekibinin odayı genişletmesi, yani bu plakaları kesmesi, havalandırma kanallarına banyo erişimini reddetmesidir.

Elbette, bundan sonra başka bir delik açabilirsin, ama dairenizin yalıtımını kaybedersin ve talimat bunu yasaklar.

Ancak banyodaki özel bir evde havalandırmanın doğal bir şekilde ya da bir fan yardımıyla doğrudan sokağa gidebildiği gibi, bazen de odayı açık bir kıvrım veya havalandırma yoluyla havalandırmasıyla sınırlıdır.

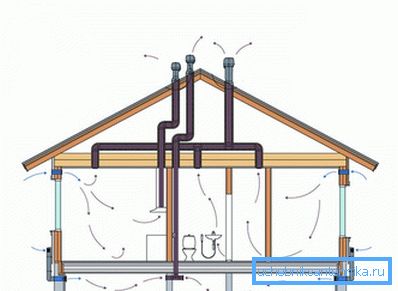

Ancak, eğer ev iki veya bir buçuk kat üzerindeyse, plastik kanalizasyon borularından kanallar yapmak ve tavana getirmek için ortak bir üniteye bağlanabilmeleri için onları tavana getirmek daha uygundur.

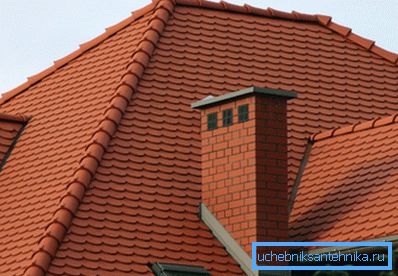

Yüksek katlı inşaatlarda olduğu gibi özel sektörde de tavan arasına monte edilen prefabrik havalandırma kanalı blokları, en üstte gösterilen egzoz borusuna girer ve bu yapı, her bir birim için binanın her bir bölümünde olmalıdır. Ancak aynı zamanda SNiP 2.08.01-89, bu borunun ağzının tavanın 4.5 m üzerinde olması gerektiğini belirtir.

Düzenleme nüansları

• Çoğunlukla, vakaların yaklaşık yarısında, banyo için havalandırma ızgaraları bir fan olmadan monte edilir, yani, hava doğal olarak çekilir, ancak bu her zaman mümkün değildir.. Zorunlu çekişin olmaması, sadece evinizde (özel veya çok aile) temiz kanallarınız olduğunda ve dolaşım zorlanmadan gerçekleştiğinde mümkündür. Kanalların temizliğini kontrol etmek çok kolaydır - bir kibrit yakmak ve pencereye getirmek yeterlidir - alevin keskin bir şekilde eğilmesi durumunda, itme kuvvetinin iyi olduğu anlamına gelir, ancak eğim çok zayıfsa ya da hiç değilse, o zaman burada bir fan gereklidir.
• Bir ızgara satın alırken, tutturma yöntemine dikkat edin - sürgülü bir anten şeklinde yay olabilir veya çoğu zaman bir tane diğeri olmasına rağmen vidalar için delikler olacaktır.. Böylece, alçıpanla duvarları döşediyseniz, kafesin antene tutturulması uygundur - tutulacak bir şey vardır, ancak fayansları sıva üzerine koyarsanız, montaj kulaklarını işaretlemek, duvarda delik açmak ve sabitlemek daha iyidir. vidalı dübeller.

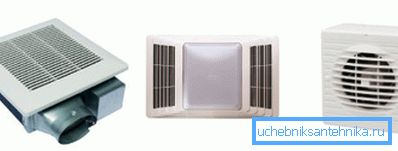

• Bu tip davlumbazlar, üstteki fotoğraflarda olduğu gibi çok farklıdır - farklı bir form ve sertliğe sahip olabilirler, ancak eksenel tiptedirler ve yaklaşık 8W gücünde 90-95m'lik bir performansa sahiptirler.³/ dak, ancak fiyat hala farklı olacak. Buna ek olarak, bu tür cihazlar genellikle egzoz borusunun çapı - dış kısımda 100 mm'dir, bu nedenle delik aynı kesite sahip bir kesici ile yapılabilir. Bu, seramik karolarda bile kolayca yapılır, sadece bir elmas kaplama ile değil, ancak bir elmas kaplama ile taç gereklidir, ancak bir balerin ile yapabilirsiniz, bu durumda, sadece bu durumda bastırarak değil, bu yüzden özel bölme gerekir.

• Bu tip egzoz fanlarında bazen tembel tipte anahtarlar (sonunda plastik silindir bulunan dantel) vardır ve istediğiniz zaman motoru çalıştırabilir ve kapatabilirsiniz.. Ancak çoğu zaman, üst şemada gösterildiği gibi kapıda ayrı bir anahtar kullanırlar, ya da aydınlatma ve fan aynı anahtarla yırtılabilir ve bazen de kapı açıldığında, kapı açıldığında tetiklenen bir açma kapama anahtarı takarlar. Bu oldukça uygundur, çünkü sadece sizin varlığınızda çok sıkı çalışacağınızdan ve zamanın geri kalan kısmı doğal olarak gerçekleşecektir.

Dikkat edin! Banyoya, tuvalete veya mutfak ızgarasına (fanlı veya fansız) monte edilirken, bir cibinlik bulunmalıdır (kurulum sırasında hasar vermeyin!). Buna ek olarak, ızgarayı kendisinin etrafına saran silikon dolgu macunu ile duvarın içine sıkıca oturacak şekilde sürülmesi arzu edilir - bu da daireyi böceklerden koruyacaktır.

Sonuç

Kapıdan hava akışı olmadığında banyoda doğal veya zorla havalandırmanın etkili olmayacağını unutmayın. Bu nedenle, bu gibi tesislerde sıkıca kapanan metal-plastik kapıların kullanılması tavsiye edilmemektedir.
