Binaların havalandırması: ekipmanın nasıl seçileceği ve

Modern bir konut veya ticari binanın işletilmesi, su temini, kanalizasyon, elektrik ve diğer mühendislik ağları olmadan mümkün değildir. Havalandırma da, odaya giren taze havanın ve kirli havanın çıkarılmasından dolayı çok önemlidir. Aşağıdaki talimatlar, havalandırma için kullanılan ekipmanın özelliklerini ve binaların fonksiyonel amacına bağlı olarak kapasitesini hesaplayacaktır.

Çeşitli odaların havalandırma özellikleri

Hem bireysel kır evinde hem de üretim kompleksinde bulunan her oda, belirli görevleri yerine getirmek üzere tasarlanmıştır. Onlara bağlı olarak, odanın havalandırması hesaplanır ve gerekli gücün ekipmanı satın alınır.

Sanayi mağazaları

Endüstriyel tesislerin havalandırılması, ortam havasındaki zararlı kirleri ortadan kaldırmak ve insan sağlığını olumsuz etkileyen diğer faktörleri en aza indirmek için tasarlanmıştır.

Bunlar şunları içerir:

• yüksek sıcaklık;
• artan nem;
• zehirli maddeler;
• büyük miktarda toz;
• yüksek duman ve UDA içeriği (ultra ince aerosoller).

Dikkat edin! Konforlu çalışma koşulları yaratmanın yanı sıra, havalandırma, iç havanın hijyenik ve bazen diğer kurallara uygun hale getirilmesi için tasarlanmıştır: yangın, teknolojik ve benzeri. Bazen, uygun havalandırma olmadan, bir işlem gerçekleştirilemez (örneğin çelik üretiminde veya elektronik aksamında).

Hava tedarik ve egzoz sisteminin tasarımı ve kurulumuna başlamadan önce aşağıdakiler gereklidir:

• Alanı, teknolojik işlemleri, işçi sayısını ve diğer parametreleri göz önünde bulundurarak odanın havalandırmasını hesaplamak;
• hava aspirasyonu üreten ekipmanların (bu veya diğer üretim işlemlerinden kaynaklanan toz emme) kurulumunu sağlar;
• Gerekirse, zararlı gaz kirleticilerinden bir hava filtreleme sistemi kurun.

Sadece gereksinimleri karşılamakla kalmayıp aynı zamanda ekonomik olarak da uygulanabilir olan bu tür havalandırma tiplerini seçmek tavsiye edilir.

Endüstriyel havalandırma üniteleri iki ana tiptir:

1. Genel değişim - sadece dükkanların tesislerinde temiz hava sağlamak için kullanılır. Zararlı safsızlıkların filtrelenmesi gerektiğinde, tasarım özelliklerinden dolayı oda boyunca yayılabildiği için geçerli değildir.

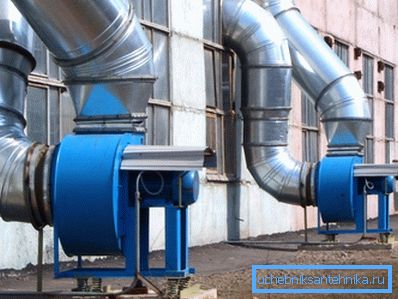

2. Yerel - daha yaygın ve verimli sistemler. Yerel endüstriyel havalandırma sisteminin özü, her bir işyerinin üzerine kirli bir havanın ortak bir filtrasyon tesisine nakledildiği tek bir emiş monte edilmesi gerçeğinde yatmaktadır.

Depo kompleksleri

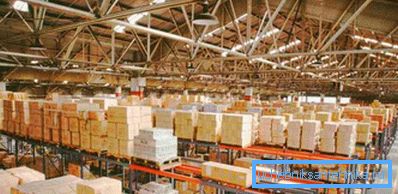

Mamul ürünlerin veya malların depolandığı tesisler, burada bulunan çok sayıda ekipman ile ayırt edilir. Modern lojistik merkezlerinin çoğu, servetin hareketini kolaylaştıran yüksek teknoloji mekanizmalarına sahiptir. Bu, böyle binaların etkili havalandırmasını organize etmeyi zorlaştırır.

SNiP için depoların havalandırılması, büyük boyutlu cihazlar ve takım tezgahları ile donatılmış üretim atölyelerine monte edilen hava tedarik ve egzoz havası tesislerinin kullanılmasını sağlar.

İpucu! Hava ağının ana düğümlerinin güç ve kurulum noktalarını hesaplarken, hava akışının en düzgün dağılımını elde etmek gereklidir.

Depo tesislerinin havalandırma prosedürünü tanımlayan modern bina kodları, bu mühendislik ağını kurarken aşağıdaki görevlerin çözülmesini sağlar:

• ortam havasının sıcaklığının düşey olarak düşmemesi, aksi takdirde farklı raflarda bulunan eşyaların depolama koşullarının ihlali sonucu zarar görebileceği;
• Böyle bir hacimde hava değişimi sağlamak için, depoda herhangi bir noktada hijyenik, yangınla mücadele ve diğer gereklilikleri karşıladığı gibi depolama koşullarına uygunluğu da sağlar.

Çoğu durumda, depo binaları tamamlandı:

1. Mekanik havalandırma sistemi. Sokaktan depoya temiz hava getiriyor.
2. Doğal egzoz havalandırma. Yardımı ile çatı altında özel olarak donatılmış kanallardan geçen hava odanın dışına çıkarılır.

bürolar

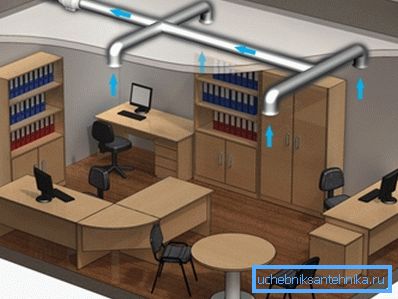

Eğer küçük boyutlu bir ofisi kendi ellerinizle havalandırabilirseniz, sadece bir pencere açarak, o gün içinde 10 ya da daha fazla kişinin çalıştığı büyük bir oda, taze ve serin bir hava sağlamak için çok daha zordur. Bu nedenle ofis binalarının havalandırılması, ticari binaların inşası sırasında mimarların ve mühendislerin karşılaştığı temel görevlerden biridir.

Çoğu durumda, havanın temini ve çıkarılması, bu parametrenin mevcut düzenleyici belgelerle minimum düzeyde tutarlı olacak şekilde düzenlenir. Böyle bir odada kalmak mümkün olacak, ancak konforun dışında bir soru söz konusu.

Bu nedenle, bir ofis alanının havalandırma sistemini hesaplarken aşağıdakileri de dikkate almanız önerilir:

• Kullanılan havalandırma sistemleri, odanın etkili alanını işgal etmemek için mümkün olduğu kadar kompakt olmalıdır;
• Giriş hava sistemi sadece hava kütlelerinin beslenmesini değil, aynı zamanda filtrasyonunu, ısıtma (soğutma), nem seviyesinin sabitlenmesini ve nokta dağılımını da sağlamalıdır;

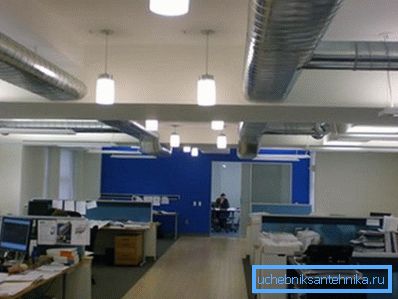

• Ayrı havalandırma şemalarının kullanılması daha iyidir: Hava, esnek veya sert hava kanalları kullanılarak ofise gönderilir ve teknik odalara veya çatıya monte edilen uzak ünitelerde işlenir.

Dikkat edin! Bir havalandırma ekipmanının kurulmasına karar verirken, sonraki işleminin fiyatı gibi özelliklere dikkat etmelisiniz. Aksi takdirde, elektrik faturaları çok yüksek olabilir.

Hayvancılık tesisleri

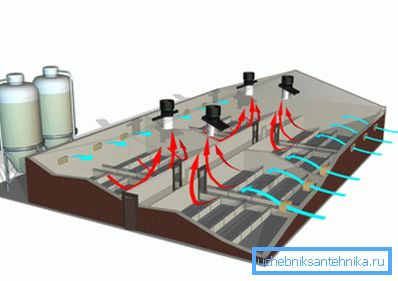

Hayvancılık binalarının havalandırılması, hayvancılık faaliyetinin sonucu olan zararlı gazlar, su buharı ve mikroorganizmaların binalarındaki havayı temizlemek için tasarlanmıştır. Ayrıca temiz hava sayesinde hayvanlar için daha rahat koşullar yaratılıyor.

Ekipmanın gücünün hesaplanması ve hava kanallarının büyüklüğü aşağıdaki parametreler dikkate alınarak gerçekleştirilir:

• binanın duvarlarının ısı iletkenliği;
• odadaki hayvanlar tarafından salınan ısı ve nem miktarı;
• hayvan atık toplama sistemleri;
• içeriğinin yolu.

Gelen temiz havanın miktarı, her zaman zararlı maddelerin konsantrasyonunun izin verilen değeri aşmayacak şekilde olmalıdır.

Havalandırma sisteminin verimi düşükse, hayvanlar temiz havaya maruz kalmazlar, yüksek olduğunda - odada bir taslak bulunur ve bu da hayvan hastalıklarına yol açabilir.

Performans hesaplama

Hava akışı

Odanın doğal havalandırmasının hesaplanması, ayrıca zorlanan besleme ve egzoz sistemi, performansının hava ile belirlenmesiyle başlar. Bu parametre, sistemin bir saatte kaç metreküp pompalayabileceğini gösterir.

Dikkat edin! Herhangi bir havalandırma sistemine uymak zorunda olan odaların havalandırılması için standartlar vardır. Uyulmadığı takdirde, inşa edilen binanın işletmeye alınması mümkün olmayacaktır.

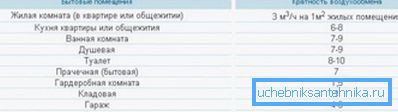

Her şeyden önce, sözde hava değişim oranını, yani saatte kaç kez odadaki havanın tamamen değişeceğini belirlemek gerekir. Geçerli değerler çeşitli parametrelere bağlıdır ve SNiP'de belirtilmiştir. Genel kural olarak, hava değişimi saatte 2-3 defa gerçekleşmelidir.

Performansı belirlemek için iki tip hava değişimi hesaplanmalıdır: odadaki çokluk ve kişi sayısına göre ve daha sonra bu parametrelerin büyük kısmını kullanın.

Çokluğa göre hava değişim hesaplaması aşağıdaki formüle göre yapılır:

L = n * S * H, burada:

• n hava değişim oranıdır (ofislerde 2,5 olduğu varsayılır, sıradan konutta 1'dir);
• S, odanın alanıdır;
• H - yerden tavana yükseklik.

Odadaki kişi sayısına göre hava değişimi aşağıdaki formüle göre gerçekleştirilir:

L = N * Lnorm, nerede:

• N - insan sayısı
• Lnorm - işçi veya yerleşik kişi başına hava akışı oranı.

Bu parametre şunlara eşittir:

• istirahatte bir kişi için - saatte 20 metreküp;
• ofis çalışanı için - 40 cu. saatte metre;
• Fiziksel iş yapan bir işçi için - 60 cu. saatte metre.

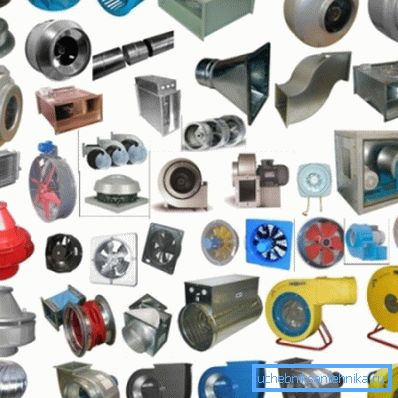

İstenilen performans değerini elde ettikten sonra, istenilen pompa hacmini sağlayan bir fan veya bir tedarik sistemi satın almalısınız. Performansın, hava kanalı şebekesinin (enine kesit ve hava kanallarının uzunluğu) sözde direncine doğrudan bağlı olduğunu bilmek önemlidir. Gerekli tüm bilgiler genellikle ekipman için ekli dokümanlarda belirtilir.

Oda havalandırmasının hesaplanması için bir örnek gerekli değildir, ancak en yaygın güç değerleri sizin için yararlı olabilir:

• Bir şehir evinde daireler 100 ila 700 cu havalandırma performansı gerektirir. saatte hava sayaçları;
• Bireysel evler 1000-3000 metreküp kapasiteli tesisler ile etkin bir şekilde havalandırılmaktadır. saatte metre;
• Ofisler 20 bin metreküpe kadar pompalayan mühendislik ağları ile donatılmış olmalıdır. hava metre.

Isıtma sistemi gücü

Odaya verilen havanın sıcaklığı, ısıtma ekipmanının verimini düşüren çok düşük (özellikle soğuk havada) olabilir. Bu nedenle, ısıtıcılar ısıtmak için sıklıkla kullanılır.

Mevcut SNiP'ye göre, gelen havanın sıcaklığı + 18 santigrat derecenin altında olmamalıdır. Isıtma elemanının gücü, ne kadar soğuk olursa olsun, hava akışını ısınabilecek şekilde hesaplanır.

Örneğin, kışın termometrenin - 22 santigrat dereceye düşmesi durumunda, ısıtıcı sıcaklığı 40 derece yükseltmelidir.

İpucu! Bazı durumlarda, şiddetli donlar çoğu durumda kısa olduğundan, daha az güçte bir hava ısıtıcı monte etmek mümkündür.

Hesaplamalar sırasında, ısıtıcının tek fazlı (220V) ve üç fazlı (380V) bir elektrik şebekesine bağlanması olasılığına dikkat edilmelidir. Bu seçenek tercih edilir, çünkü bu durumda daha küçük bir amperaj kullanılır. Ayrıca, ısıtma ekipmanının gücü 5 kW'yi aşarsa, tek fazlı şebekeye bağlantı yasaktır.

Güç için gerekli olan akım aşağıdaki gibi hesaplanır:

I = P / U, nerede:

• P - ısıtıcı gücü.
• U voltajı (üç fazlı bir şebeke için 220 V veya 660 V).

Evinizde veya işyerinizde bulunan elektrik kabloları, bu tür bir güç kaynağının bağlanmasına izin vermiyorsa, daha zayıf bir model kurabileceğinizi unutmayın.

Seçtiğiniz ısıtıcı modelinin verilen hava sıcaklığını ne kadar yükseltebileceğini bilmek önemlidir. Bu değer aşağıdaki formülle hesaplanır:

?T = 2.98 * P / L, burada:

• P - ısıtıcı gücü.
• L - Hava ile havalandırma performansı.

Çoğu durumda, özel bir dairede bir havalandırma tasarlarken, 1–5 kW'lık bir güç yeterlidir, ofislerin daha verimli çeşitler yüklemesi gerekir.

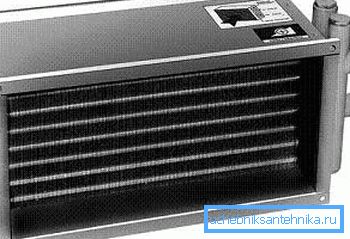

İpucu! Hizmet faturalarında para tasarrufu yapmak için, ısıtma ağının bir parçası olan hava ısıtma sistemlerini kullanabilirsiniz. Sözde su ısıtıcısı hakkında konuşuyoruz. Onun sayesinde, ek tüketilen elektrik için ödeme ihtiyacından kurtulacaksınız.

Diğer parametreler

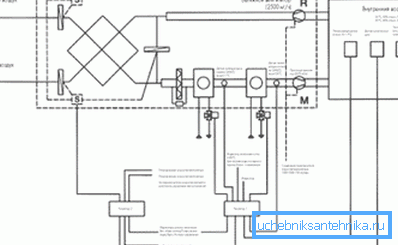

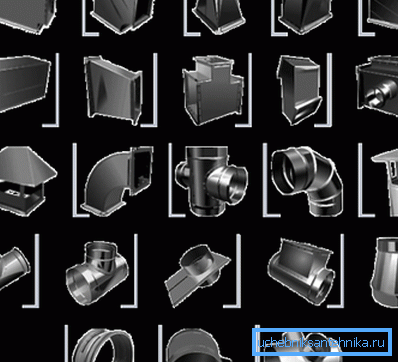

Yukarıda listelenen değerleri hesapladıktan sonra, bir havalandırma şeması oluşturmaya başlayabilirsiniz. Hava akışının dağıtıcılarının yanı sıra tüm kullanılmış hava kanallarını, şekillendirilmiş parçaları gösterir.

Dikkate almalıdır:

• fanın çalışması sırasında oluşan basınç;
• hava hızı;
• Havalandırma sistemi tarafından üretilen gürültü seviyesi.

Bu parametreler, ekipmanın beraberindeki belgelerinde bulunabilir.

Sonuç

Havalandırma sisteminin performansının hesaplanması, bazı teorik bilgi ve becerileri gerektiren karmaşık bir süreçtir. Ancak, yukarıdaki bilgileri kullanarak kendiniz yapmadıysanız, hesaplamaların doğruluğunu mutlaka kontrol edebilirsiniz. Mühendislik ağlarının tasarımı hakkında daha fazla bilgi için, bu makaledeki videodan öğrenebilirsiniz.
