Binanın havalandırması: optimum hava sirkülasyonunun nasıl
Binaların ve yapıların havalandırma sistemleri önemli bir görevi çözmek için tasarlanmıştır - atık hacminin giderilmesiyle aynı anda odaya taze havanın akışını sağlamak. Bu şekilde, hava kütlelerindeki optimum oksijen içeriği korunur, bu da binadaki insanların daha rahat bir şekilde refahına katkıda bulunur.
Havalandırma sistemlerinin tasarımı ve düzenlenmesi oldukça karmaşık bir görevdir. Çoğu durumda, çözüm profesyoneller tarafından güvenilmektedir, ancak daha sonra bir evin veya dairenin sahibi bu iletişimin işleyişi hakkında bir fikre sahip olmalıdır.
Havalandırma türleri
Bina havalandırma sistemi, yaşam desteğinden ve mikro iklimin düzenlenmesinden sorumlu en önemli bileşenlerden biridir. Tasarım özelliklerine bağlı olarak, bu sistemler doğal ve zorunlu olarak ayrılır.
Bu çeşitler arasındaki farklar aşağıdaki tabloda uygun şekilde analiz edilmiştir:
| Doğal havalandırma | Cebri havalandırma |

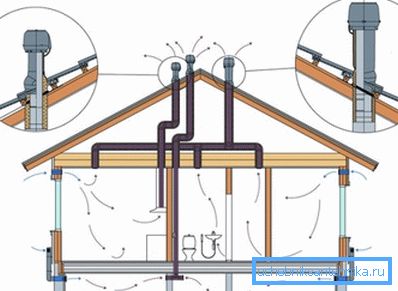

| · Genellikle dışarıdan soğuk hava girişi ve odadan dışarıdaki sıcak havanın dışarı alınmasını sağlayan iç pasajlarla temsil edilir. · Basınç ve sıcaklık farkı nedeniyle fonksiyonlar. · Soğuk hava aşağı doğru indiğinden ve sıcak havayı yerinden aldığından, hava girişleri odanın alt kısmına ve üst kısımdaki havalandırma deliklerine yerleştirilir. · Özel evlerde, bodrum katındaki hava yastıkları en sık akıtan sorumludur. · Bazı durumlarda egzoz, çatıda bulunan baca ile birleştirilmiştir. | · Doğal sistemin kapasitesinin yeterli olmadığı yerlerde, örneğin tamamen kapalı alanlarda veya temiz hava ihtiyacının çok yüksek olduğu odalarda gerçekleştirilir. · Havalandırmanın ve odanın dışındaki çıkışların mekanik fanların yardımı ile sağlanır. Özel kanallara veya destek yapılarında açıklıklara monte edilebilirler. · Bazı durumlarda, binanın genel sistemine paralel olarak, bazı odaların veya alanların zorla havalandırılması sağlanmış olur. Konutlarda, genellikle mutfaklarda ve banyolarda kullanılır. |
Buna ek olarak, kamu binalarının havalandırması için SNiP (41-01-2003), karışık sistemlerin tasarımına izin verir: örneğin, hava değişiminin ana hacimleri doğal iletişim sağlar ve mekanik cihazlar sadece kanal özelliklerinin sınırlı olduğu yerlerde kurulur.
Dikkat edin! Ayrıca, hava bileşimini ayarlamaya ihtiyaç duyulduğunda cebri hava değişimi için ek cihazlar monte edilir. Bir örnek sanayi işletmeleridir: atölyeler için, hava girişi nispeten temiz bir yerde ve doğrudan sanayi sahasında gerçekleştirilmez.
Hava değişimine ek olarak, bu sistemler ayrıca bir termoregülatör fonksiyonunu yerine getirirler. Çoğu zaman odanın iç ortamını soğutmakla sorumludurlar, ancak istisnalar vardır (örneğin, Rusya Federasyonu'nun kuzey bölgelerinde ısıtma daha uygun olacaktır). Bu nedenle, havalandırma sistemi genellikle klima üniteleri ile kombine edilir.
Sistemlerin düzeninin özellikleri
Temel tasarım ilkeleri

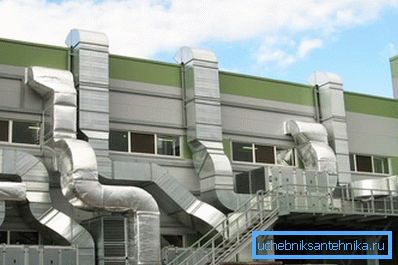

Endüstriyel bir binanın havalandırmasının tasarımı, tüketilen hava miktarına dayanmalıdır. Bu, sadece binadaki insan sayısını değil, aynı zamanda çalışma mekanizmalarını (her şeyden önce, ısı motorları ve içten yanmalı motorlar) dikkate alır.
Eğer işi kendi ellerinizle yapmayı planlıyorsanız, aşağıdaki standartları dikkate almalısınız:
- Kişi başı hava değişimi - 20 m3Kamu binaları için h / h, konut için 30 ve sanayi tesisleri için en az 40.
Dikkat edin! Doğal havalandırma olasılığı olmayan odalarda, oranlar sırasıyla 40, 60 ve 80 m'ye ikiye katlanır.3/ h
- Daireler için nominal hava değişimi - 3 m'den az değil31 m / h2 yaşam alanı.
- Mutfak ve banyo için - 110 ila 140m3/ h yüklü plaka tipine bağlı olarak.
- Apartman binaları için tüm hava hacmini en az 1 saatten az bir sürede değiştirmek gerekir.
Buna ek olarak, bölgenizde hava alışverişi gereksinimlerini daha da sıkılaştıracak olan kendi talimatlarını uygulayabileceğine dikkat edilmelidir. Bu nedenle, iletişim tasarımına başlamadan önce mevcut düzenleyici çerçeveye aşina olmaya değer.
Dış hava alma cihazları olarak, SNiP ve diğer yönetmelikler, özel delikler, giriş havalandırma kanalları için çıkışların yanı sıra dış kapılar ve konilerin kullanımını önermektedir.
Bununla:
- Özel giriş cihazları, kar örtüsünün seviyesinden 1 m'den daha az değil, zemin yüzeyinden 2 m'den daha yükseğe yerleştirilmez.
- Sistemi büyük çöplerden korumak ve hayvanların giriş açıklıklarına nüfuz etmesinden, özel ızgaraların takılması tavsiye edilir. Izgaraların tasarımı, kanal kapasitesini en aza indirecek şekilde tasarlanmalıdır.

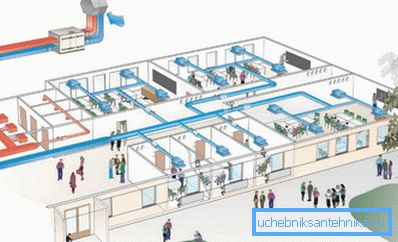

- Hava akışının odaya sonraki akışı ile taşınması hava kanalları vasıtasıyla gerçekleştirilir. Hava kanalları, yatak duvarlarının içine veya özel duvar yapılarına yerleştirilebilir.

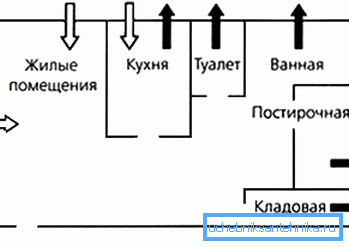

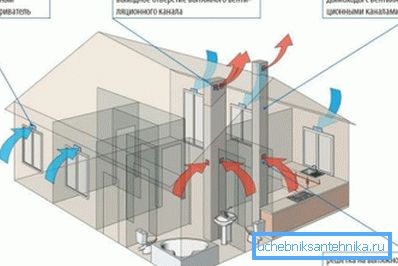

- Atık kütlesinin yüksek miktarda bir karbondioksit içeriği ile uzaklaştırılması, egzoz kanalları boyunca gerçekleştirilir. Egzoz kanallarının açıklıklarının alınması odanın üst kısmına yerleştirilir.
Dikkat edin! Delikler, giriş yerinden olabildiğince uzağa yerleştirilmelidir.

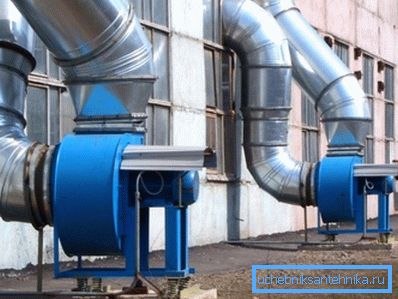

- Davlumbazlar tasarlarken, endüstriyel bir binanın havalandırması acil duman çıkması olasılığını sağlamalıdır. Bu amaçla, kanal veya kutuya yüksek sıcaklıklardan korunan özel fanlar monte edilir.
Fan kurulumu
Çoğu konut binası (hem özel hem de çok aile) doğal havalandırma sistemlerini kullanır. Bununla birlikte, bazı durumlarda, bunların gücü, oksijen ihtiyacını sağlamak için yeterli değildir ve bu nedenle, bunları desteklemek için, giriş veya egzoz fanları takarlar.
Çoğu zaman, bu tür cihazlar monte edilir:
- Mutfak davlumbaz. Bu, mekanik tesisatın en yaygın yeridir ve egzoz havasının havalandırma kanalına ve daha sonra dışarıya çıkarılmasını sağlar. Normal olarak, sistem sadece büyük miktarda duman veya hoş olmayan buharı temizlemek için yeterli doğal itme olmadığı zaman açılır.
- Mutfak penceresinde. Hem dikişli hem de egzoz olabilir. İlk durumda, egzoz borusu mayınlarıyla daha verimli çalışmayı mümkün kılan yeterli bir hava hacminin temin edilmesini sağlarlar, ikinci durumda, harcanan karbondioksiti giderirler.

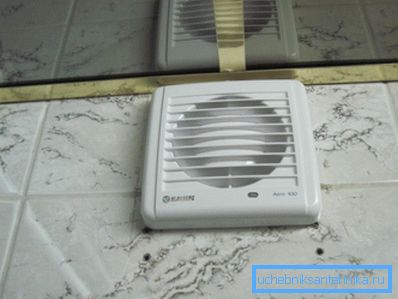

- Banyolarda. Esas olarak nemi azaltan mikroiklimin normalleşmesinden sorumludur. Çoğu zaman ya havalandırmalı şaftta banyoya bitişik olarak ya da doğrudan dışarıya çıkış ile duvara monte edilir.
Dikkat edin! Kamu binalarındaki sıhhi tesislerin zorunlu havalandırması zorunludur, çünkü sadece hoş olmayan kokuları giderebilir.
Giriş valfleri
Çoğu zaman, apartmanımızın mikro iklimini ayarlamak için bir sistem tasarlarken, hepimiz kaputun verimliliğine dikkat ediyoruz ve akını göremiyoruz. Bu, özellikle yüksek bir sıkılık seviyesine sahip modern metal-plastik pencerelere sahip binalar için tatsızdır.
Dikkat edin! Bir yandan, eski ahşap çerçeveler boşluklardan ısı yayıyordu, ancak diğer yandan en az minimum hava değişimi sağladılar.
Bu durumda, PVC pencere satıcılarına odayı daha sık havalandırması tavsiye edilir, ancak düzenleyici göstergelere ulaşmak için en az bir buçuk saat ila iki saat arasında bir süre yapılması gerekecektir.

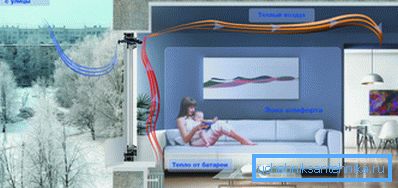

Bu nedenle binaların havalandırması alanında uzmanlar pencerelere özel giriş havalandırma vanalarını takmayı tavsiye etmektedir:
- Valf, pencerenin üst kısmına monte edilen bir cihazdır.
- Cihazın içinde, valf yaprağını otomatik olarak açan veya kapatan bir mekanizma bulunmaktadır.
- Mekanizma otomatik olarak (daha uygun, ancak fiyat biraz daha yüksek) ve manuel modda çalışabilir. Aynı zamanda, hava odaya sürekli olarak girer, ancak küçük parçalarda, aşırı soğukta bile iç sıcaklığın azalmasına yol açmaz.
Pencereye ek olarak monte edilebilir ve duvar giriş vanaları, ancak kurulumları büyük zorluklarla ilişkilidir.
Sonuç
Endüstriyel binaların havalandırmasının yanı sıra, konut tesislerinin mikro iklimini desteklemek için kapsamlı bir sistem oldukça karmaşık ve çok bileşenli yapılardır. Düzenleyici belgelerin bir listesi üzerinde odaklanmaları ve kendilerinde belirtilen şartlardan sapmamayı denemek için tasarlanması gerekir.
Bu makaledeki video, hava değişim organizasyonunu düzenlemeyi planlayan herkese yararlı olacak ek bilgiler içermektedir.
