Bir konut binasının cebri havalandırma sistemi için bir fan

Zorla hava sirkülasyonu ile zorla havalandırmanın yapıldığı bir sistemle kendi evinizde düzgün bir şekilde donatmak için, öncelikle bu sistemin en önemli işletim mekanizması olan tüm gerekli parametreler için en uygun eksenel, santrifüj veya kanal fanını seçmeniz gerekir.

Bu cihazı seçerken, çok çeşitli dış etkenleri hesaba katmalısınız: havalandırılan yerleşim alanının toplam hacmi, hava kanalının şekli, malzemesi ve kesit alanı, atmosfer havasının minimum ve maksimum sıcaklığı, havalandırma sisteminin toplam uzunluğu ve diğer önemli göstergeler.

Yüksek performanslı santrifüj tipi hava üfleyici.

Evde kullanılan fanlara genel bakış

Okuyucunun kendisi için en uygun seçeneği seçmesine yardımcı olmak amacıyla, bu makale, ev tipi havalandırma sistemlerinde kullanılmak üzere tasarlanan çeşitli elektrikli fan türlerinin ve bunların ana özelliklerinin yanı sıra belirli bir modelin ana avantajları ve dezavantajları hakkında kısa bir genel bakış sunacaktır.

Aynı zamanda, bu makale cebri hava sirkülasyonu olan bir ev havalandırma sistemi için bir egzoz ya da üfleyici fan seçimi için tam bir talimat olarak kabul edilebilir.

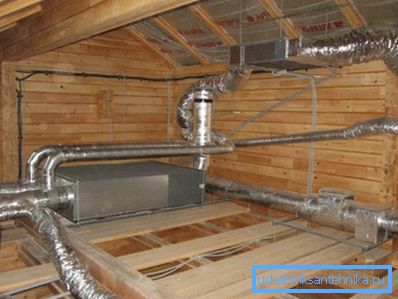

Modern bir konut binasının havalandırma sistemi.

Amaç ve ana fonksiyonlar

Doğal hava sirkülasyonlu bir ev tipi havalandırma sisteminin normal çalışması, hava besleme kanalının girişi ve egzoz kanalının çıkışı arasındaki alandaki atmosferik basınçtaki küçük bir düşüş nedeniyle mümkündür.

Aynı zamanda bu tür sistemlerin normal çalışması için, aşağıdaki koşullar aynı anda karşılanmalıdır:

  1. Atmosfer basıncında gerekli farkı ve buna bağlı olarak sistemdeki doğal itişi sağlamak için, çıkışın giriş seviyesinin en az 4 metre yüksekliğinde olması gerekir.
  2. Gerekli kapasiteyi sağlamak için, düşük hava hızında, büyük kesitli hava kanallarının kullanılması gerekir.
  3. Havalandırma kanallarının enine kesit şekli mümkün olduğunca çevreye yakın olmalıdır ve iç yüzeyleri türbülanslı hava akışı türbülansı yaratmamak için düzgün ve düzgün olmalıdır.

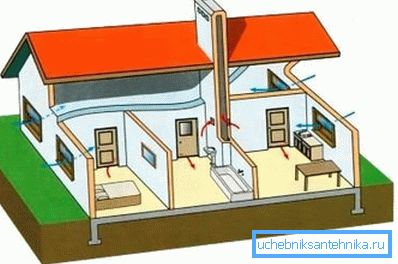

Bir konut binasında doğal havalandırma planı.

Havalandırma sistemi devresine bir elektrikli fan eklendiğinde, aşağıdaki koşullara uyulması aşağıdaki nedenlerle gerekli değildir:

  1. Deşarj ve egzoz yolları arasındaki hava basıncındaki fark, fan çarkının çalışmasıyla sağlanır, bu nedenle, bu durumda yükseklik farkı temel bir öneme sahip değildir.
  2. Cebri havalandırma sistemlerinde, hava akışının hızı önemli ölçüde yüksektir, bu nedenle küçük bir bölümün bile hava kanalları daha yüksek bir verime sahiptir.
  3. Enjeksiyon veya egzoz fanları, sistemde doğal hava çekişinden daha yüksek bir basınç düşüşü yaratmayı mümkün kılar, bu nedenle iç yüzeylerin ve türbülanslı burulma direncinin çoğu durumda ihmal edilebilir.

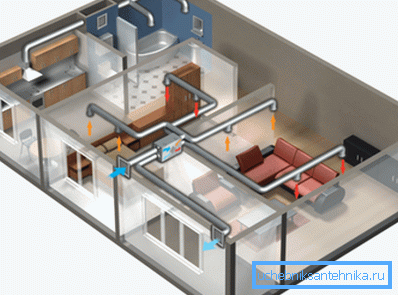

Fotoğrafta, bir apartman dairesinin zorla havalandırılması şeması gösterilmektedir.

Dikkat edin! Doğal havalandırma sistemlerinde maksimum hava hızı 1 m / s iken, zorla hava enjeksiyonlu veya havada pompalanan sistemlerde, akışı en az 3 m / s hızla hareket edebilir.

Ev tipi fanlar çeşitleri

Neredeyse tüm yerli fanlar bir elektrik motoru tarafından yönlendirilir, ancak birçok model motor gücü, hız, performans, maksimum çalışma basıncı, kullanılan pervane türü, hava kaynağı, boyut, ağırlık ve diğer birçok teknik parametrede farklılık gösterir.

Hava kaynağı ve kullanılan pervane türü prensibine dayanarak, mevcut tüm modeller çeşitli tiplere ayrılabilir.

  1. En basit olanı, ama aynı zamanda günlük hayatta en sık kullanılan modeller, eksenel elektrikli fanlardır.

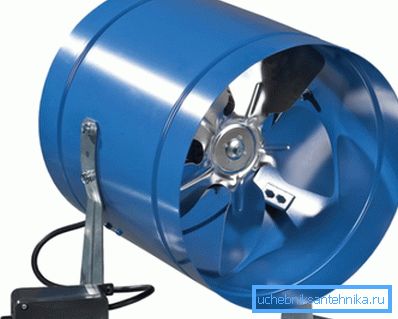

Hava beslemesinin eksenel düzeni olan cihaz.
  1. Daha yüksek basınç oluşturabilen ve hava akışının daha büyük bir hareket hızını geliştiren santrifüj hava enjeksiyon devresine sahip modeller daha üretken olarak kabul edilir.
  2. Bu modellerin çeşitlerinden biri, bıçakların çapsal bir düzenlemesi olan bir sistemdir, ancak hantal tasarıma bağlı olarak, pratik olarak günlük hayatta kullanılmaz.
  3. Kanal içi montaj için, küçük boyutlu ve nispeten düşük gürültü seviyesi olan kanal fanları.

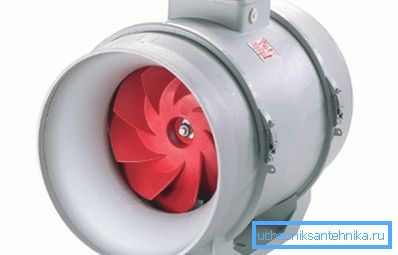

İç kanal fanının çeşitliliği.

Eksenel fanlar

Bir eksenel, ya da başka bir deyişle, bu isme eksenel bir fan verildi çünkü çalışma esnasında hava akışının hareket yönü, çalışma çarkının düzlemi ile aynı eksen üzerinde konumlandırılır.

Bu şema, aşağıdaki avantajlara sahip olmasından dolayı ev tipi havalandırma sistemlerinde yaygın olarak kullanılmaktadır:

  1. Elektrik motorları Bu tür cihazlar, kural olarak, düşük güç tüketimine sahiptir, bu nedenle, oldukça ekonomiktir ve durmadan uzun bir süre çalışabilirler.
  2. Axial ev tipi fanlar Yüksek basınç geliştirememekle birlikte, aynı zamanda güç, odadaki havanın tüm hacmini sürekli olarak değiştirmek için yeterlidir. Bu çalışma modu, tüm çalışma süresi boyunca düzgün hava değişimi sağlar ve aynı zamanda duman ve hoş olmayan kokulardan kurtulmanızı ve aynı zamanda taslakların oluşmasını engellemenizi sağlar.
  3. Eksenel enjeksiyon devresi hava, içinde bulunan bir pervaneye sahip düz bir hava kanalı ve elektrikli bir motor gibi en basit tasarıma sahiptir, bu nedenle bu tür cihazların fiyatı, diğer daha karmaşık modellerin maliyetinden önemli ölçüde daha düşüktür.

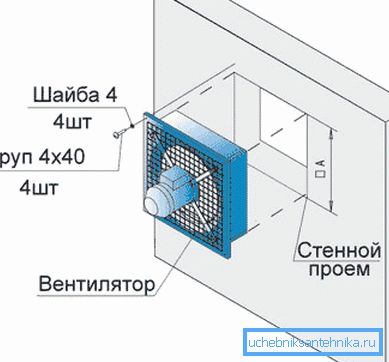

Duvar açıklığında eksenel davlumbaz montaj şeması.

İpucu! Aksiyel fanların diğer bir avantajı da diğer benzer cihazlar arasında en düşük gürültü seviyesidir, bu nedenle mutfak, banyo, banyo, banyo ve diğer evsel binaların havalandırılması için en çok egzoz davlumbazları olarak kullanılırlar.

Egzoz ve basınç fanları santrifüj tipi

Çok sayıda hava kanalı ve çeşitli yardımcı cihazların yanı sıra büyük miktarda ana enjeksiyon ve egzoz hava kanalları bulunan karmaşık havalandırma sistemlerinin çalışması için, yüksek hacimli hava kütlelerini kısa sürede hareket ettirebilen yüksek performanslı endüstriyel fanlar gereklidir.

Çoğu zaman, bu tür problemleri çözmek için, hareketli hava için santrifüj sistemi olan cihazlar kullanılır, çalışma prensibi şöyledir:

  1. Makinenin çalışma gövdesi, içinde döner bir tamburun bilyeli yataklara monte edildiği paslanmaz veya galvanize çelikten yapılmış bir dış metal muhafazadır.
  2. Tamburun duvarları, rotasyon sırasında hava akışını döndüren ve böylece bir dönme hareketi sağlayan çok sayıda radyal olarak monte edilmiş bıçak içerir.
  3. Dönüşün bir sonucu olarak, santrifüj kuvvetinin etkisi altında, dönen parçacıkların merkezinden metal mahfazanın iç tarafına hava parçacıkları atılır, bundan sonra, kapalı bir alanda sıkışırlar, boşaltım yolunun çıkışına yönlendirilirler.

Endüstriyel radyal fanlar, bir kural olarak, sabit veya döngüsel modda çalışan ve manuel olarak veya otomatik klima kontrol sisteminin sensörleri tetiklendiğinde etkinleşen güçlü elektrik motorları tarafından tahrik edilir.

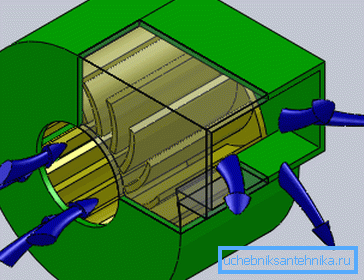

Merkezkaç süper şarj cihazının çalışma prensibi.

Dikkat edin! Santrifüjlü elektrikli fanlar, hem havayı almak için hem de havayı boşaltmak için eşit olarak verimli çalışabilir, bu nedenle, bağlantı türüne bağlı olarak, hem besleme hem de egzoz cebri havalandırma sistemleri için kullanılabilirler.

Kanal fanları

Kanal cihazları temel olarak bir hava kanalının içine monte edilmek için olduğu gibi, bir ana hat tedarik veya tahliye havasının, bağımsız veya yardımcı bir besleme ve egzoz havalandırması mekanizması olarak kopması için de tasarlanmıştır.

Kanal fanlarının ana ayırt edici özellikleri arasında aşağıdaki performans özellikleri bulunmaktadır:

  1. Çoğu zaman, eksenel şemaya göre üretilir, bu nedenle kompakt boyutları ve düşük ses seviyesi ile ayırt edilirler.
  2. Bu tür cihazlar, hem tasarlanan hem de mevcut ev tipi havalandırma sistemlerinde kendi elleriyle kolaylıkla kurulabilir.
  3. Şu anda, boyut, şekil, performans ve diğer teknik parametreler açısından farklılık gösteren farklı modellerin geniş bir seçimi vardır, bu yüzden doğru cihazın seçilmesi zor olmayacaktır.

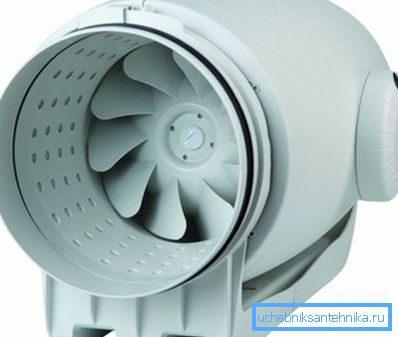

Düşürülmüş gürültü seviyesi ile santrifüj tipi kanal supercharger.

İpucu! İç mekana monte edildiğinde bile, plastik, paslanmaz çelik veya diğer korozyona dayanıklı malzemelerden yapılmış cihazlara tercih edilmelidir, çünkü su buharı her zaman atmosfer havasında mevcuttur ve havalandırma ve havalandırma sistemleri yoğunlaşma eğilimindedir.

Multizone cihazları

Merkezi bir duman tahliye sisteminde, özel bir konuttaki havalandırma ve iklimlendirme sisteminde, teknik bir odada, örneğin bir bodrum katında veya tavan arasında, yüksek performanslı bir santrifüj fan olan çok bölgeli bir cihazın kullanılması uygundur.

Ana özelliği, gövdesi üzerinde, her biri bağımsız olarak çeşitli konut veya yardımcı odalara hizmet verebilen, egzoz veya deşarj hava kanallarını bağlamak için birkaç bağlantı flanşı bulunmasıdır.

Böylece, bir cihaz tüm apartman binasının tedarik ve egzoz havalandırması sisteminin çalışmasını tam olarak sağlayabilir.

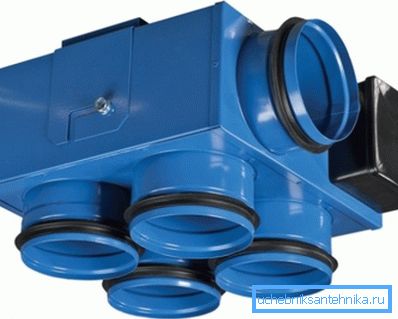

Çok bölgeli bir santrifüj fanın giriş ve çıkış nozulları.

İpuçları ve püf noktaları

Yerli yelpazenin doğru seçimini yapmak, amacına ve belirli görevlerin yerine getirilmesine bağlı olarak, aşağıdaki kurallara uyulmalıdır:

  1. Banyo ve sıhhi tesislerin etkin havalandırması için, nominal kapasitesi en az 30 m? / Saat olan eksenel tipte bir cihazın seçilmesi gerekmektedir.
  2. Yüksek nem oranına sahip odalarda, örneğin duşta veya banyoda kurulum için, koruma seviyesinin IP'den daha düşük olmadığından emin olmanız gerekir.

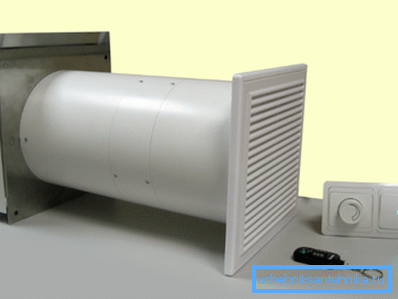

Uzaktan kumandalı kompakt ev havalandırma cihazı.
  1. Toplam hacmini 10 ile çarparak bir mutfak davlumbazının optimum performansını belirlemek kolaydır. Örneğin, bir tavan yüksekliği 2,8 m olan 4 x 3 m'lik bir mutfak büyüklüğü sırasıyla 33.6 m olacak, bir egzoz fanının performansı en az 330 m olmalıdır. ? / saat
  2. Konut binaları için egzoz kapasitesi benzer bir plan ile belirlenir, ancak bu durumda, odanın toplam hacmi 10 ile değil, 3 ile çarpılmalıdır.
  3. Gerekirse, odayı hızlıca ısıtın, ev için elektrikli fan ısıtıcılarını kullanabilirsiniz, içinde elektrikli hava üfleyicinin pervanesinin önünde bir elektrikli ısıtma elemanı bulunur.

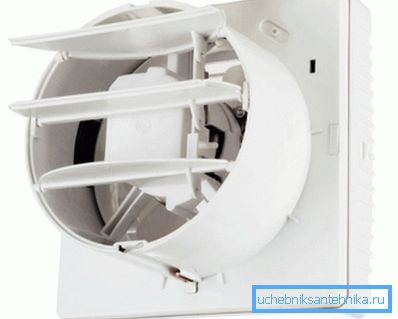

Açılmış kanat çek valfi.

İpucu! Soğutulmuş atmosferik havanın sokağa odadan girmesini önlemek için, tüm ev tipi fanlar bir çekvalf ile donatılmalıdır.

Sonuç

Bu makaleyi okuduktan sonra, mutfak, banyo ve tuvaletin yanı sıra bir apartmanın ya da küçük bir özel evin konutları için en iyi seçeneğin, pencerenin penceresine veya ortak dikey yükselticinin havalandırma ızgarasına takılan geleneksel bir eksenel fan olduğunu söyleyebiliriz.

Kendiniz nasıl yapılacağına dair görsel bir fikir edinmek için videoyu bu makalede izleyebilir veya web sitemizdeki benzer materyalleri okuyabilirsiniz.
