Dairelerde ve evlerde havalandırma kanalları ve hava

Doğal veya cebri havalandırma sistemi kurmadan ve bağlamaya gerek kalmadan, konut inşaatı tamamlanmamıştır. Çok katlı binalarda, tuğla veya katı betondan imal edilmiş dahili hava kanalları, genellikle bir konutun inşaatı sırasında derhal yerleştirilmiş olan, bir yerleşim yerinden atmosfere giden egzoz havasının boşaltılması için kullanılmaktadır. Havalandırma yığını tıkandığında veya kanalı başka bir yere transfer etmek gerektiğinde, harici montaj için yeni metal veya plastik dikdörtgen havalandırma kanalları kullanılır.

Havalandırma kanallarını düzenlemek için kurallar

Onarım veya montaj çalışmaları yaparken, mevcut havalandırma sisteminin yeni veya yeniden ekipmanlarının kendi ellerinizle düzenlenmesinin, belirlenmiş bina yönetmeliklerine ve yönetmeliklerine sıkı sıkıya bağlı olarak gerçekleştirilmesi gerektiğini bilmelisiniz.

Okuyucunun bu basit görevle başa çıkmasını kolaylaştırmak için, bu makale, özel evlerde ve apartmanlarda ana kanalların ve havalandırma kanallarının düzenlenmesinin ana özelliklerini tanımlayan kısa bir genel bakış sunacaktır.

Havalandırma kanalları çeşitleri

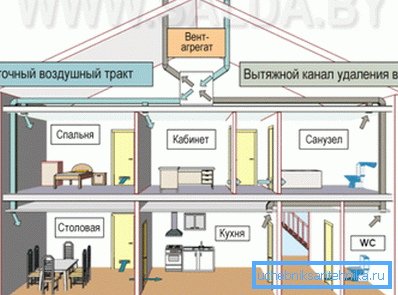

Tasarım özelliklerine ve havalandırma kanallarının binanın taşıyıcı duvarlarına göre nispi konumlanmasına göre, tüm hava kanalları çeşitli tiplere ayrılabilir.

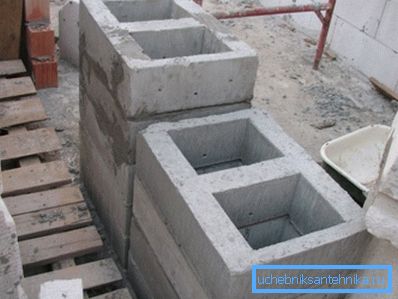

1. Kural olarak, dikdörtgen veya kare kesitli dahili havalandırma kanalları, inşaat sırasında bir binanın destek duvarlarına döşenir. Üretimlerinde, havalandırma kanallarının tuğlalardan elle yerleştirilmesi veya bu tür sistemlerin kurulması için özel betonarme blokların oluşturulması sıklıkla kullanılmaktadır.

1. Yanlış veya asılı hava kanalları genellikle galvanizli çelik sacdan imal edilmiş kutu şeklindeki yapılar şeklinde havalandırma için düz kanalları temsil eder.. Bu tür sistemlerin montajı ve bağlantısı, inşaat ve kaplama işlerinin tamamlanmasından sonra ve yeniden yapılanma tamamlandıktan sonra, özel olarak geliştirilmiş bir teknik projeye göre, binaların yeniden geliştirilmesi durumunda gerçekleştirilir.

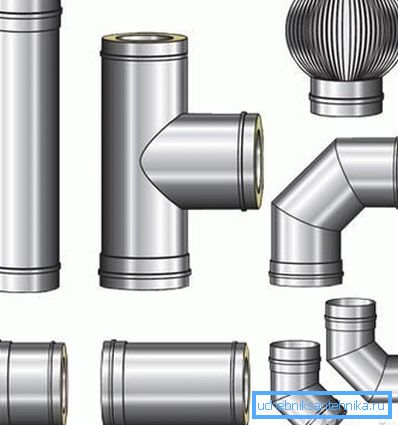

2. Harici veya başka bir deyişle, ilave havalandırma kanalları binanın dışına monte edilmiş müstakil bir bina yapısıdır.. Böyle bir sistem tuğla, katı beton ve galvanizli veya paslanmaz çelikten yapılmış prekast metal borulardan yapılabilir.

İpucu! Özel evlerdeki hava kanallarının, yakındaki fırın bacasına paralel olarak döşenmesi tavsiye edilir. Böyle bir düzenleme, sıcak havanın yukarı doğru akışından dolayı, istekleri önemli ölçüde artırabilir ve buna bağlı olarak havalandırma sisteminin verimliliğini arttırabilir.

Malzeme seçimi

Şu anda, hava kanallarının montajı için çok sayıda farklı malzeme sunulmaktadır, bunun fiyatı önemli ölçüde değişebilir, ancak doğru seçim esas olarak özel yapım koşullarına ve bir odanın özel kullanımına bağlıdır.

1. Monolitik betonun dahili hava kanalları, yüksek mukavemete ve dayanıklılığa sahiptir, bakımı kolaydır ve ek olarak, tekdüze bir monolitik dolgu ile, hava akışının hareketine karşı çok az direnç gösterirler.

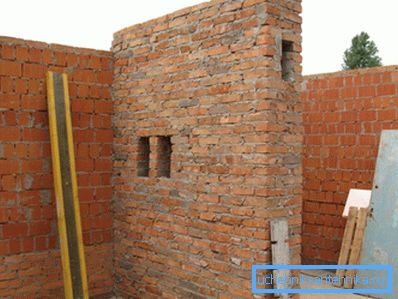

2. Katı tuğla, benzer operasyonel özelliklere sahiptir, ancak, çoğu durumda, havalandırma kanallarının tuğlaları, iştahı önemli ölçüde azaltan türbülanslı türbülans yaratabilir, bu yüzden hava sirkülasyonu olan havalandırma sistemleri kurulurken kullanılması önerilir.

1. Havalandırma için metal ve plastik kanallar bu dezavantajdan muaftır, ancak daha az dayanıklıdırlar, bu nedenle dış mekanik etkiden korunmaları gerekir. Ayrıca, tüm metal ürünler (paslanmaz çelik hariç) atmosferik korozyona maruz kalmaktadır ve bu nedenle kondensat oluşumundan kaynaklanan neme karşı ek korumaya ihtiyaç duymaktadır.
2. Bir tuğla veya beton duvar içine monte edilmek üzere, yerleşik asbestli çimento kanalları da kullanılır. Aerodinamik ve performans açısından bakıldığında, bu malzeme bir tuğla veya katı bina inşa etme sürecinde yerleşik havalandırma sistemlerinin montajı için en uygun olanıdır.

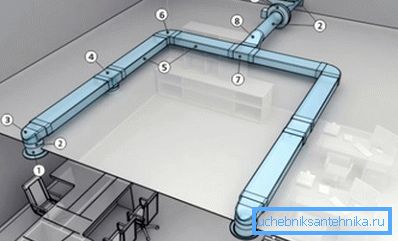

3. Asma tavanların ardında veya alçı levhadan yapılmış duvar panellerinin arkası gibi dar bir alanda bir havalandırma sisteminin montajı için, plastik veya metalden yapılmış küçük kalınlıkta düz havalandırma kanalları uygundur.

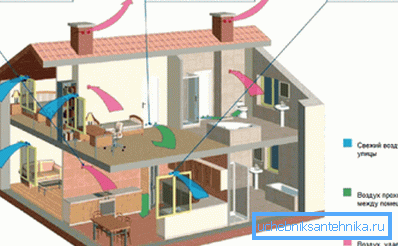

İpucu! Doğal hava sirkülasyonu ile kendinden montajlı serbest akışlı havalandırma olduğunda, yuvarlak plastik havalandırma kanallarının kullanılması tavsiye edilir, çünkü şekilleri ve pürüzsüz iç yüzeyi nedeniyle hava hareketine karşı minimum direnç oluştururlar.

Kanalın bağımsız imalatı

Yukarıda belirtildiği gibi, entegre bir kanalın montajı için bir yuvarlak asbest-çimento borusu kullanmak en iyisidir, bu nedenle, bu gibi bir havalandırma kanalını bir tuğla duvarına monte etmek için adım adım talimatlar aşağıda sunulacaktır.

1. Taşıyıcı tuğla duvar ve bir buçuk tuğla, havalandırma alanının seviyesine normal bir şekilde uzanmaktadır.
2. Asbest-çimento borusunun dibinde, ön duvarı eksenel çizgiye, 120 mm yüksekliğe kadar kesin, böylece ucunda kademeli bir pencere oluşur.
3. Tuğlaların üst düzleminde, asbest-çimento borusunu, odaya açılan pencere ile monte edin ve bir örgü teli ile bina yapılarına (sütunlar, kirişler, tavan) geçici olarak sabitleyin.
4. Tuğlayı aynı şekilde devam edin, tuğlayı öndeki kenarına ve asbest-çimento borusunun arkasına yerleştirin.
5. Bu nedenle, asbest-çimento borusunun üst ucunu çevredeki tuğla ile çatı üst kısmının üst kısmından daha düşük olmayan bir seviyeye getirmeniz gerekir.

İpucu! Yatay bir havalandırma kanalını diğer katlarda, asbest-çimento borusunun doğru yerinde, dikey bir yükselticiye bağlamak için, çapına eşit bir genişliğe ve en az 120 mm yüksekliğe sahip bir dikdörtgen veya kare pencere kesmek gerekir.

Düzenleyici teknik gereksinimler

Montaj çalışmalarını bağımsız olarak gerçekleştirirken, havalandırma sistemlerinin düzenlenmesiyle ilgili genel kabul görmüş norm ve kurallara uyulması ve iç bölümün şekli ile havalandırma kanallarının boyutlarının, düzenleyici belgelerin şartlarına sıkı sıkıya uyması zorunludur.

1. Odadaki egzoz havalandırması, tavana mümkün olduğunca yakın yerleştirilmeli ve üst kenardan tavana kadar olan mesafe 100 mm'den fazla olmamalıdır.

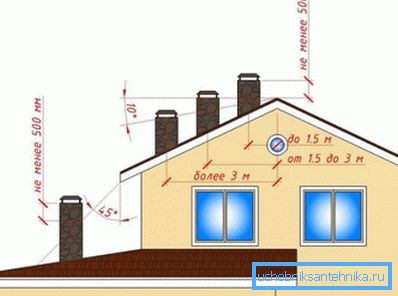

2. Çatıda borunun çıkışının çatının sırtından 1500 mm'den daha uzakta bulunmaması durumunda, yüksekliğinin sırttan en az 500 mm daha yüksek olması gerekir.

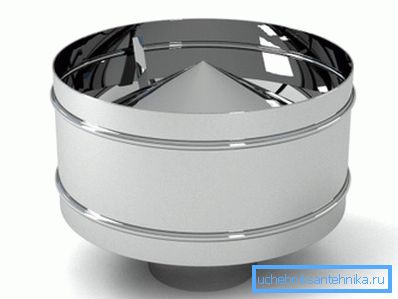

3. Doğal itme gücünü arttırmak ve dikey yükselticiyi yağıştan korumak için, çıkışı özel bir paslanmaz çelik deflektör ile donatılmalıdır.

1. Doğal hava sirkülasyonlu dikey yükselticiler en az 140-180 cm² kesit alanına sahip olmalıdır. Bu, yaklaşık 120-150 mm'lik bir boru çapına karşılık gelir.
2. Zorlamalı hava sirkülasyonlu dikey yükselticilerin kesit alanı, 100-130 mm'lik dairesel bir boru çapına karşılık gelen en az 90-130 cm? Olmalıdır.
3. Merdivenler, tavanlar veya diğer ısıtılmamış binalardan geçen tüm dikey ve yatay havalandırma kanalları, en az 50 mm kalınlığında, genleştirilmiş polistiren levha veya mineral yünden yapılmış ısı yalıtımına sahip olmalıdır.
4. Normal itiş gücünü sağlamak için, doğal veya zorla hava sirkülasyonu olan sistemlerde, tüm bağlantılar tamamen sıkı ve görünür hasar belirtilerinden arındırılmış olmalıdır.

Sonuç

Seçilen malzeme ve üretim teknolojisinden bağımsız olarak, SNiP 2.04.05-91 "Isıtma, havalandırma ve iklimlendirme" ye göre tüm hava kanalları ve havalandırma kanalları bu düzenleyici belgede belirtilen teknik özelliklere tam olarak uymalıdır.

Bu konuda daha ayrıntılı bilgi almak için, bu makaledeki videoyu izleyebilir veya web sitemizdeki ilgili düzenleyici ve teknik belgeleri okuyabilirsiniz.
