Doğal havalandırma - görünümler, özellikler ve tasarım

Ventilasyonun çeşitli türlerinden, doğal maksimum kullanılabilirlik ve minimum maliyet ile ayırt edilir. Kapı ve pencere açıklıklarındaki sızıntılara ve çeşitli yapıların inşası sırasında inşaat malzemelerinin döşenmesine dayanmaktadır. Bugün bizim görevimiz, okuyucumuza, apartman dairesinde doğal havalandırma, artıları ve eksileri ve operasyon ilkesi ne kadar ayrıntılı olarak açıklamak olacaktır.

randevu

Doğal havalandırma sistemi, mekanik cihazlar kullanılmadan odada hava akışı oluşturmak için tasarlanmıştır. Genellikle farklı güçlerin hayranlarıdır. Hava sirkülasyonu, açık kapılar, pencereler, hava menfezleri ve her türlü çatlaktan içeri girmesi nedeniyle oluşur.

Böyle bir havalandırma sisteminin kullanılması her türlü binalarda kullanılabilir. Sadece odanın bakımı ile baş edemediğinde, talimat havaya zorlamak için bir veya daha fazla cihazın kullanılmasına ve bunun hızlı çıkışının dışarıya yapılmasına izin verir.

Sistemin avantajları

Uzmanlar böyle inkar edilemez özelliklerden bahseder:

1. Zorlanan binaların havalandırma sistemlerinin aksine enerji tüketiminin eksikliği. Fiyatının çok daha düşük olması nedeniyle pahalı ekipman kullanımı gerekli değildir. Sistem, hiç kimsenin izleyemediği durumlarda bile çalışacaktır, çünkü kapalı ortam her zaman mikro-çevre ömrü için elverişlidir.
2. Doğal havalandırma üzerindeki SNiP, zorlama egzozunun ek unsurlarının yardımıyla modernizasyon olasılığını sağlar. Bu durumda, ekipman ve elektriği tasarruf etmeyi mümkün kılan minimum miktarlarda gereklidirler.
3. Bu tür havalandırma sistemlerinin bakımı pahalı ekipman ve onarım gerektirmez.. Hava değişiminin düzeltilmesi ve sorun giderme, genellikle paradan tasarruf sağlayan elle yapılır.

İpucu: hatırlayın, doğal bir havalandırma sistemi, zaman içinde temizlemeyi unutmamanız halinde, bir ev kadar sürebilir.

Olası hatalar

Bir ev taslağı hazırlanırken, havalandırma kanalları sistemi genellikle sadece genel anlamda tanımlanmaktadır. Bu nedenle, sıklıkla çeşitli faktörleri hesaba katmadan yanlış bir şekilde yerleştirilirler.

Resmi olarak orada havalandırma var, ama aslında görevini yerine getirmiyor.

Havalandırma kanallarının tasarımında ve kurulumunda aşağıdaki yaygın kusurları dikkate almanızı öneririz:

1. Düşük havalandırma bulunur. Egzoz ızgarasının tavandan en az 100 mm uzakta olduğundan emin olun, böylece sıcak egzoz havası serbestçe akabilir. Aksi takdirde, sistem çalışmaz ve tüm hava hacmi sadece tavanın altında birikecektir.
2. Tasarım sırasında iki katlı bir evin birinci katındaki doğal havalandırma cihazı, havalandırma işlevinin tüm sürecini bozacaktır.

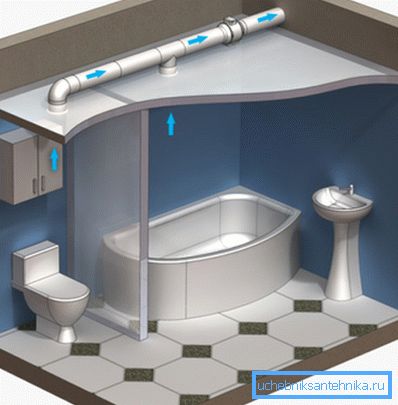

3. Dairenin iki odası için ortak bir havalandırma kanalı oluşturmak, onları dışarıdan almak yerine hava kütlelerini aralarında hareket ettirecektir. Her odanın, özellikle mutfak, banyo ve banyoda kendi havalandırmasını yapmasını öneriyoruz.


4. Tavan eğimi yanlış bir şekilde donatılmışsa, egzoz borusu havaya çekmeye ve havaya uçmaya başlamayacaktır. Sistemi tasarlarken ve kurarken bu detay dikkate alınmalıdır. Tam tersine kaputun işi, alas, modern koşullarda nadir değildir. Bu tür kusurlar, borular üzerinde özel cihazlar kurarak sabitlenir. Bu, egzoz borusunun yetersiz uzunluğundan dolayı meydana gelebilir, ayrıca, böyle bir egzozun etkisi minimum olacaktır. Başka bir seçenek - dış egzoz tesisatı için yanlış yer seçimi.

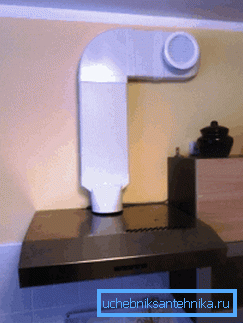

1. Mutfakta, banyoda ve banyoda, doğal havalandırma sistemi bulunmalıdır. Aynı zamanda, bugün sadece mikro-çevrelerin elektrik ve insan mevcudiyetine bağımlılığını harekete geçiren mekanik egzoz ile sınırlıdır. Sistemi uzun süre açmazsanız, odadaki hava durgunlaşmaya başlar. Ayrıca, böyle bir ortamın materyaller üzerinde kötü bir etki yapacağını da unutmamalısınız.
2. Yanlış kurulum açısı. Egzoz kanalının yatay pozisyonu sadece hava durgunluğuna yol açar, bu nedenle fanlar ile birlikte sunulmalıdır. Doğal havalandırmada, düşey olmalı, son çare olarak, 35'ten fazla olmayan bir açıya izin verilir.

İpucu: Havalandırma kanallarının doğru hesaplanması ve çizilmesi, doğal havalandırmanın kurulmasından önce zorunlu bir adımdır.

1. Soğuk egzoz kanalları hava değişimini azaltır, bu nedenle ısıtılmaları gerekir. Dışarıdaki ve kanallardaki hava kütlelerinin sıcaklıklarındaki fark ne kadar büyük olursa, bu onların çıkarılmasının daha etkili olacağı anlamına gelir. Unutmayın, soğuk dönemde kanallar donabilir, bu nedenle havalandırma özellikleri bozulur.
2. Şömineyi hava akımıyla donatmazsanız, egzoz sistemiyle etkileşime girer. Oksijen eksikliği nedeniyle, egzoz kanallarından dışarı pompalamaya başlayacaktır. Bu nedenle, şömineler ve sobaların montajı havalandırma sisteminin dikkatli bir şekilde arıtılmasını gerektirir. Örneğin, odaya temiz hava sağlamak için ayrı bir havalandırma borusu sağlamak ve şömine için bir miktar taze oksijen eklemek gerekir.
3. Modern kapı ve pencere sistemlerinin sıkılığından dolayı, doğal havalandırma sistemi, özellikle eski evlerde değiştirildiyse, aralıklı olarak çalışabilir. Orada, taze havanın içlerindeki boşluklardan gireceği varsayılmıştır. Bu nedenle, metal-plastik pencereleri monte ederken, durgun hava kütlelerinin daha yoğun bir şekilde havalandırılmasını sağlamak gerekir.

1. Yanlış dolaşım olduğu için hava için zor bir yol. Kirli odalardan daha az kirli olanlara, örneğin bir banyodan bir oturma odasına akmaya başlar. Havalandırma kanallarını revize etmenizi ve basitleştirmenizi öneririz, aksi takdirde havalandırma sistemine ulaşmak için yeterli zamanınız olmaz.

İpucu: Eski pencereleri plastik pencerelerle değiştirdikten sonra uygun hava değişimi yapmak için havalandırma kanallarını havalandırması gerekir.

Yukarıdaki hatalar tasarım kusurlarıdır. İç kapıları hesaba katmadan başkasını arayabilirsin. Doğal havalandırmayı tasarlarken bunları ve bölümleri göz önünde bulundurmanızı öneririz.

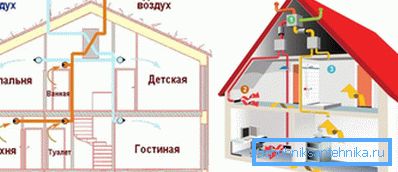

Temel doğal havalandırma tipleri

Doğal havalandırmanın tasarımını yaparken, çalışma prensibinin en önemli parametre olduğunu unutmayınız, çünkü odadaki hava dolaşımı sadece ön hesaplamaların doğruluğuna bağlı olacaktır. Bir hata durumunda, hava değişimi yetersiz olabilir, bu da örneğin nemin artması, hava kütlelerinin durgunlaşması, küf ve mantarın ortaya çıkması gibi olumsuz sonuçlar için bir katalizör olacaktır.

Sistemi nasıl donatılır

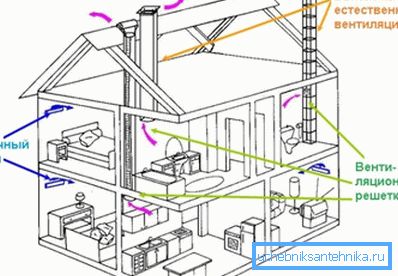

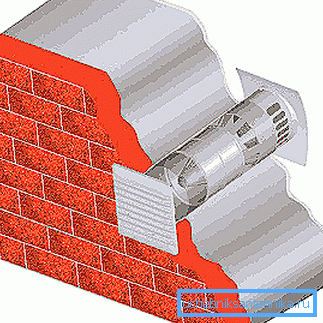

Her binanın kendine özgü özellikleri vardır, bu nedenle hava sirkülasyonu zorunlu hesaplarıyla gerçekleşir. Örneğin, pencerelerde havalandırma için sağlanan havalandırma deliklerine ve kapının altındaki çatlaklara ek olarak, binanın inşa edildiği yapı malzemesi de dikkate alınmaktadır.

Odun “nefes alabilmektedir”, bu nedenle hava materyalin gözeneklerine odaya serbestçe girebilir. Tuğla ve çerçeve materyali bu özelliklere sahip değildir, bu nedenle hesaplama, sadece pencere açıklıklarındaki deliklerin ve yarıkların yeterli verimine dayanmaktadır.

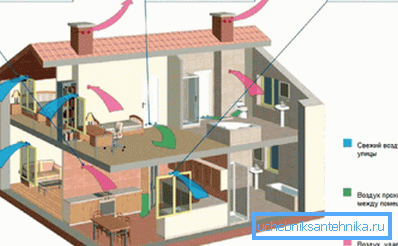

Bir yerleşim bölgesinde, iç kapılar altındaki boşluğa bağlı olarak hava dolaşımı gerçekleşir. Egzoz sistemi, örneğin, banyo ve mutfakta, hava ortamının temel parametrelerinin değerleri arttığından, özel odaların yakınında yoğunlaştırılmalıdır.

Bu prensip, yüksek katlı bina için geçerlidir. Tek fark, tüm daireler için ortak merkez yolun, banyo ve mutfaklarına ayrılan dallarla donatılmasıdır.

Proje nasıl yapılır

Aşağıda süreci anlamaya yardımcı olacağız:

1. Kurulan sistemin performansını hesaplayan doğal havalandırma hesaplamasını yapın. Bu durumda, hava değişiminin değerini ve çokluğunu bilmeniz gerekir. Şu anda standart 60 m'dir.³Kişi başına / h. Bu numarayı bir apartman dairesinde veya evde yaşayan insan sayısıyla çarpmanız gerekir. Çokluğu belirlemek için normalleştirilmiş çokluğu oda hacmiyle çarpılmalıdır. Her oda için hesaplamalar yapın ve sonuçları ekleyin. Her oda için hesaplamalar yapılır ve sonuçlar özetlenir.

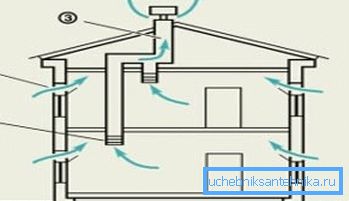

2. Farklı sıcaklıklarda havanın fiziksel özelliklerine bağlı olarak doğal havalandırma grafiği. Egzoz ızgaralarının tavana mümkün olduğunca yakın monte edilmesi gerektiği anlaşılmaktadır. Tüm kanallar odanın en üstünde bulunmalıdır.
3. Havalandırma kanallarının kesitini hesaplayın. Bu durumda, suni havalandırma düzenlemesinden daha büyük bir büyüklük sırasının olacağını unutmayın.

1. Havalandırma kanallarının uzunluğunun, hava kütlelerinin hareket hızını etkilediğini unutmayın. Bu nedenle, tavan arasında doğal dolaşımın kurulması her zaman haklı değildir.
2. Çekiş tesisi mekanik etkisini güçlendirmek için kullanın - deflektörleri, çıkış kanalına monte edin. Operasyon sırasında hava boşalır, hava kütlelerinin hareket hızını önemli ölçüde artırırlar.

Sonuç

Bu incelemeden, doğal havalandırma nasıl çalıştığını, olumsuz ve olumlu yönlerini, nerede ve nasıl kurulduğunu öğrendiniz. Daha önce doğru hesaplamayı yapmışsanız, sistemin kurulumu ve çalışması size zorluk yaşatmayacaktır. Özel odalarda, kombine havalandırmanın kullanılması daha iyi olur. Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
