Egzoz havalandırma tasarımı: temel kurallar ve öneriler

Yüksek binalarda endüstriyel kompleks, kır evi veya apartman gibi her bina için etkili havalandırma gereklidir. Projenin ön hazırlığı, kurulum işlerini gerçekleştirirken olası mühendislik hatalarından kaçınmanızı, daha ekonomik ve verimli bir şekilde yürütmenizi sağlayacaktır. Bu yazıda havalandırma sistemlerinin tasarımının temel prensiplerini ele alıyoruz.

Genel hükümler

Bina neden havalandırılıyor? Tam teşekküllü bir havalandırma sisteminin önemini tam olarak deneyimlemek için bu konuyu daha ayrıntılı olarak ele alalım:

randevu

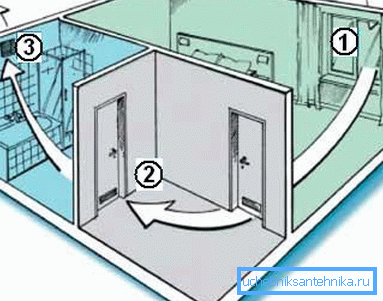

1. Hava kütlelerini değiştirme. Eğer bu yapılmazsa, kapalı bir odada birikirler:

• insan solunumunun ürünü olan karbon dioksit;
• Isıtma cihazlarından ve sobadan gelen ve sakinlerin sağlığına yönelik en büyük tehdidi temsil eden karbon monoksit; (Ayrıca, havalandırma için Gofra makalesine bakın: özellikler.)

• En sık tuvaletten gelen ve pişirme işlemine eşlik eden hoş olmayan kokular;
• toz, patojenler ve iç parçaların olası atılımları.

Böyle bir bileşime sahip hava, hoş olmayan ve hatta birçok hastalığın ortaya çıkmasına neden olabilecek insan tüketimi için tehlikeli.

1. Nem eleme. Duvarların, tabanın, tavanın ve mobilya parçalarının zamanında ve etkili bir şekilde kurutulması, mantarların, küflerin ve çürüyen işlemlerin ortaya çıkmasını önler.

İpucu: Havalandırma sisteminin kalıp oluşturma yerlerine ek olarak, özel antiseptikler uygulanması tavsiye edilir. Bu, sorunun etkinliğini büyük ölçüde artıracaktır.

türleri

Özel bir evde veya dairede havalandırma uygulanması için iki ana seçenek vardır:

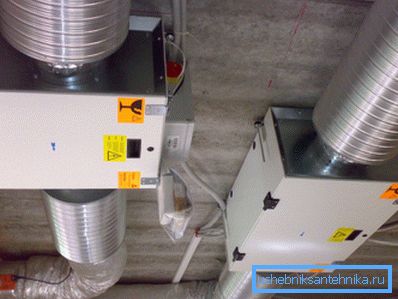

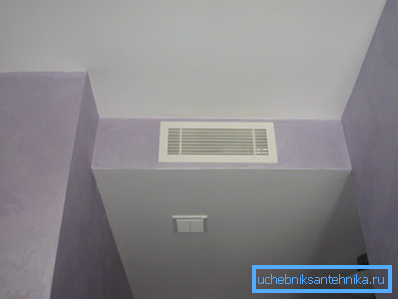

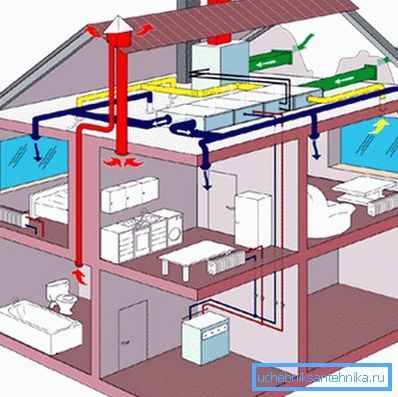

Küçük daireler için, doğal bir sistem genellikle yeterlidir, davlumbazlar banyo tuvaletinde ve tabii ki mutfaktadır. Fakat birden fazla katı olan geniş bir özel ev için, ön tasarımlı daha karmaşık bir havalandırma organizasyonuna ihtiyacınız var. (Ayrıca bkz. Çatı havalandırması: özellikler.)

Taslak proje

Tasarımı kendiniz yapabilir veya uzmanların bunu yapmasına izin verebilirsiniz. Her durumda, böyle bir görevin temel ilkelerini tanımak gerekir.

İpucu: evin inşaatı başlamadan önce havalandırma sisteminin tasarımının yapılması tavsiye edilir. Bu, daha yüksek verimlilik elde etmenizi ve havalandırma kanallarını odaların tasarımına sığdırmanıza olanak tanır. Bu, daha önceden yapılmış bir binada onları maskelemekten daha estetik görünecektir.

Teknik görev

Egzoz havalandırması tasarlanması, aşağıdakileri dikkate alması gereken teknik özelliklerin hazırlanmasıyla başlar:

• tüm oda sayısı;
• her odanın alanı;
• tüm binanın mimarisi;
• her oda tarafından gerçekleştirilen fonksiyonlar;
• Hava kütlelerinin hareketi üzerinde önemli bir etkisi olan tüm ek nesnelerin sayısı ve yeri: banyolar, klimalar, sobalar, şömineler ve diğer benzer mühendislik yapıları.

Hesaplamalar yapmak

Şimdi egzoz havalandırmasını nasıl hesaplayacağımıza bakalım. Bunu yapmak için, her bir oda için ayrı ayrı ve bir bütün olarak bina için geçilen saatte düşen metreküp hava ile ölçülen sistemin kabul edilebilir gücünü bulmamız gerekiyor.

Bu gösterge aşağıdaki iki parametreye bağlıdır:

1. Tek bir odanın hava değişim oranı. Bu değerin boyutu yoktur ve odanın işlevsel amacına bağlı olarak hava kütlelerinin değiştirilmesinin şiddetini belirler. Örneğin, yerleşim alanları için 1'e eşittir, ancak 30 metreden az değildir.³Kişi başına h / h, ve daha kirli tuvaletler ve mutfaklar için - 1.5, ancak en az 60 m³/ h Böylece, egzoz havalandırmasının hesaplanması aşağıdaki formülle gerçekleştirilir:

L = n? V, burada

L gerekli güç indeksidir, n normalleştirilmiş hava değişim oranıdır, V odanın hacmidir.

Örneğin, oturma alanını 6 x 4 m ve tavan yüksekliği 2,5 m: 1? 60 = 60 m³/ h

1. Aynı anda maksimum insan sayısı. Havalandırma tasarımı, odada kaç kişinin toplanabileceğine de bağlıdır ve böyle bir ilişkiyi bulma talimatı aşağıdaki gibidir:

L = N? L_N-, nerede

L gerekli güç indeksidir, N aynı anda odada bulunabilecek en fazla kişi sayısıdır, L_N- - Odanın işlevselliğine bağlı olarak bir kişi tarafından normal hava tüketimi. SNiP'ye göre, son parametre aşağıdaki değerleri alabilir:

Yani, 3 kişinin yaşadığı bir evde havalandırılmış bir oturma odasına girerseniz, biz 3: 30 = 90 m³/ h Önceki örnekte elde ettiğimiz bu değeri aştığımızdan, hava değişim oranını kullanarak, daha sonraki hesaplamalar için bir temel olarak kabul ediyoruz.

Tüm gerekli hesaplamalardan sonra, genellikle şu anlama gelir:

1. Çok katlı binaların daireleri için 100 ila 500 metrelik bir havalandırma gerekli.³/ h

1. Özel evler için - 1000 ila 2500 m³/ h

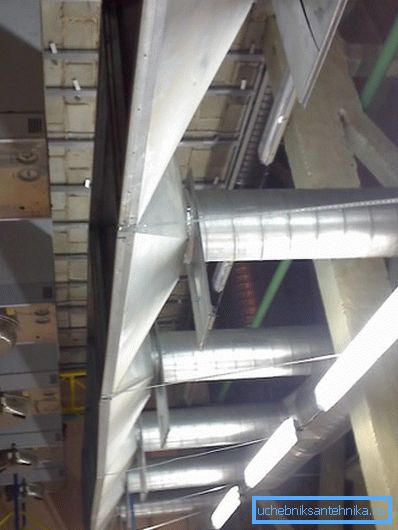

1. 1000 - 15000 m arası endüstriyel binalar için³/ h Endüstriyel binaların egzoz havalandırması hesaplaması en karmaşık ve kapasitiftir.

1000 m'den fazla alana sahip odalar için havalandırma tasarımının özellikleri²

Proje ne kadar karmaşıksa ve içerdiği düğüm sayısı arttıkça fiyatı da o kadar yüksek olur. Uzmanlardan sipariş verirken bu düşünülmelidir.

Ayrıca, bu tür öğelerin varlığına dikkat etmeniz gerekir:

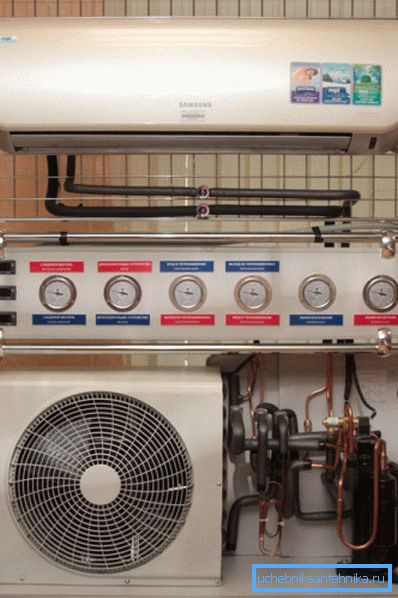

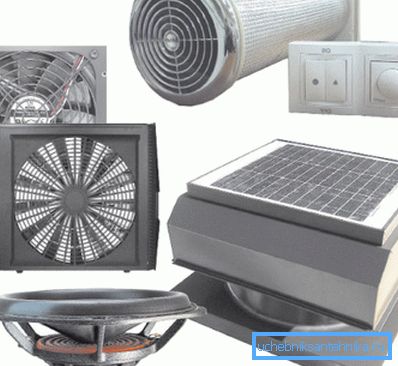

1. Havalandırma odası. Bu, etkin bir şekilde zorla havalandırmanın uygulanması için gerekli tüm ekipmanı barındıran özel olarak sağlanan ayrı bir odadır. İçindeki sıcaklık, yıl boyunca yaklaşık olarak aynı seviyede olmalıdır.

1. Yüksek kaliteli izolasyon. Eğer gün boyunca havalandırma sisteminden gelen sesler sizin için kabul edilebilir gibi görünebilir, o zaman geceleri sessizliğin etrafından dolaştığı zaman, büyük rahatsızlıklara neden olabilirler.

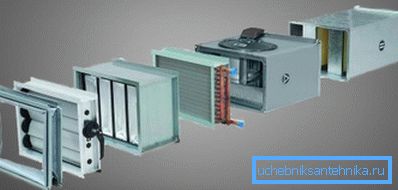

1. Bir su ısıtıcıyı bir ısıtma elemanı olarak kullanırken, ayrıca bir su kaynağı yapmanız ve tesislerin su geçirmezliğini de dikkate almanız gerekir.

Sonuç

Egzoz havalandırmasının yanı sıra tasarımının özelliklerini nasıl hesaplayacağımızı düşündük. Kapasitesi, odanın fonksiyonel amacından ve aynı zamanda odadaki maksimum kişi sayısından etkilenen, saatte izin verilen metreküp hava sayısında ölçülür.

Bazı hesaplamalar bağımsız olarak yapılabilir, ancak geniş alanlı binalar için profesyonellerin yardımına başvurmak daha iyidir, çünkü deneyimsizliğin yaptığı hatalar işlerinin ödenmesinden çok daha pahalıya mal olabilir.

Bu makaledeki video, belirtilen konuyla doğrudan ilişkili olan ek bir malzeme miktarını size tanıtacaktır.Ön tasarımı, daha verimli bir havalandırma oluşturmanıza yardımcı olacaktır.
