Egzoz havalandırması nedir - özellikleri ve çeşitleri

Havalandırma, herhangi bir odadaki havanın verimli sirkülasyonundan sorumlu mühendislik yaşam destek sistemlerinden biridir. Düzgün bir şekilde organize edilmiş bir havalandırma sisteminin bulunmaması, havanın durmasına, odadaki küf, mantar ve hoş olmayan kokuya neden olabileceği nem seviyesindeki değişikliklere neden olabilir. Egzoz havalandırmasının nasıl çalıştığına ve ne kadar iyi olduğuna bir göz atalım.

Egzoz havalandırmasının amacı ve çeşitleri

Bu sistemin ana görevi, hava akışını tesis içerisinde sirküle etmektir. Odanın içine giren havanın dışarıdan dışarıya hareketi ve daha sonra pürüzsüz çıkarılması ile gerçekleştirilir.

Bilgileriniz için! Sokaktan hava akışı egzoz havalandırması prensibine dayanmaktadır. Bu olmadan, bir çalışma davlumbazı ile odada, hava az olacak.

Ev havalandırma sistemleri

Konutların egzoz havalandırması sistemi ve örneğin ofis binaları aşağıdakilere ayrılabilir:

• özelleştirilmiş, yani bir veya daha fazla bitişik odaya hizmet veriyor. Genellikle konut binaları için bir mutfak ve bir banyo ya da bir ülkenin özel evinin havalandırmasıdır. Doğal hava değişiminin imkansız olduğu yerlerde, egzoz havalandırmasının zorlama ile kurulması gerekir. Bunun için havalandırma kanalına bir fan (santrifüj veya eksenel) yerleştirilmiştir.

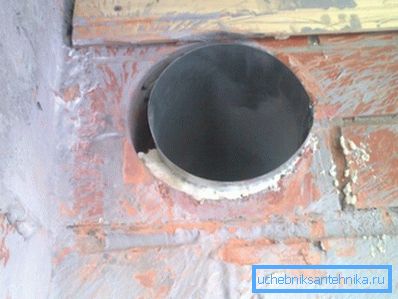

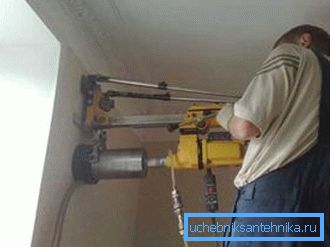

• Banyolardan havanın çıkarılması genellikle küçük bacalar vasıtasıyla havalandırmanın yapılması, tavanların inşasına ya da doğrudan dış duvardan sokağa atılır.
• Birkaç banyodan gelen özleri ortak bir kanala birleştirmek mümkündür.

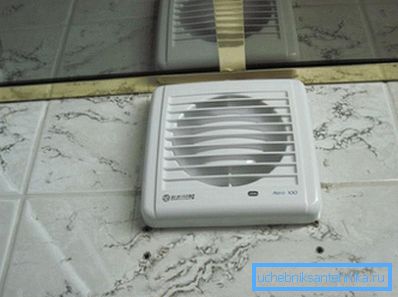

NOT! Fan, kural olarak, ışık şalterine paralel olarak ellerinizle kolayca bağlanır. Bazen, bir süre daha, aydınlatma kapatıldıktan sonra fanın çalışmasını uzatmak için ek bir zaman rölesi takılır.

• Fanlar, ünite açıldığında havanın hareket etmesini sağlayan özel bir valf ile donatılmıştır ve kapatıldığında geçişi kilitler.

• Mutfaklarda, soba üzerindeki duman ve buharın çıkarılmasını bulmak için dekoratif bir yük taşıyan bir şemsiye monte edilir. Davlumbaz bir fan ve aşağıdakilerden oluşan bir filtre ile donatılmıştır:

• Yağ ve kir ızgaraları.
• Hoş olmayan kokuları nötralize eden maddeler içeren kartuş. Bu genellikle bir sorbent, örneğin aktif karbondur. Bu cihaz yılda yaklaşık 2-3 kez kirlendiğinde değiştirilmelidir.

• merkezi. Bunlar, örneğin apartmanlarda, apartmanda egzoz havalandırmanın, binanın çatısından erişilebilen ayrı bir kanal sistemi aracılığıyla gerçekleştirildiği düzenlenmiştir. Bu, özellikle egzoz sistemlerinin tasarımının zor olduğu betonarme prekast yüksek yükselmeler için geçerlidir.

• Banyo ve mutfaktaki her daire, dikey havalandırma kanalına yerleşik havalandırma ızgarası ile bir çıkışa sahiptir.
• Tüm kanallar, hayranların üzerlerine monte edildiği çatıya gider.
• Dikey kanalları binanın üst kısmında birleştirebilir ve güçlü bir fan takabilirsiniz.
• Ev yapımında teknik bir zemin varsa, bu odada dikey havalandırma kanalları ortak bir ana hava kanalına monte edilir. Bir asansör şaftının makine dairesinin üzerinde bir üstyapıya monte edilen egzoz havalandırması için motora hizmet edebilir.

İlginç! Apartman binalarının merkezi havalandırma özelliği ses yalıtımıdır. Böylece komşular havalandırma kanallarından birbirlerini duymazlar, bunlara özel ses emiciler monte edilir.

• kombine Egzoz sistemleri, merkezi ve bireysel havalandırma avantajları ve dezavantajları ile donatılmıştır.

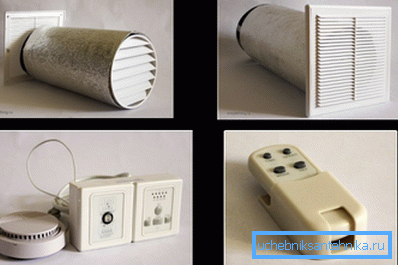

Fanlara ek olarak, bir egzoz havalandırma vanasının havalandırma sistemlerine veya zorlama olmadan hava değişimi sağlayan basit bir ızgaraya kurulum yapılır. Havalandırma valfi, odadan hava tahliyesi yoğunluğundan sorumlu bir sabitleme elemanlı ayarlanabilir bir amortisördür.

Yukarıdaki cihazların tümü doğrudan havalandırma kanalının girişine monte edilmiştir.

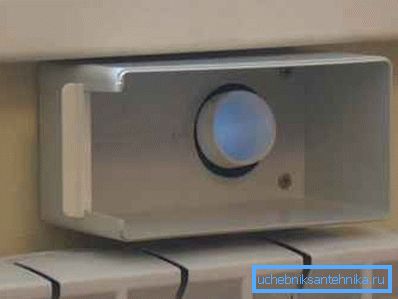

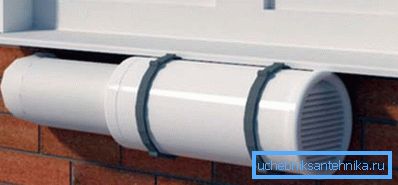

Uyarı! Metal plastik üzerindeki ahşap pencerelerin henüz değişmediği odalarda, pencereler kapalı olsa bile doğal hava akışı konusunda endişe edemezsiniz. Pencereleri plastikle değiştirirken, entegre bir hava valfi ile tasarımlar elde etmeye çalışın.

Endüstriyel binaların havalandırması

Endüstriyel egzoz havalandırması, rahat bir çalışma ortamı yaratmanın yanı sıra, üretim amacına bağlı olarak çeşitli görevleri yerine getirir:

• Özellikle tehlikeli alanlarda dumanların çıkarılması.
• Kazanlarda yeterli çekişin sağlanması.
• Ek üfleme sıcak parçalar, vb.

Üretimdeki havalandırma sistemleri birçok faktör dikkate alınarak tasarlanmıştır:

• İşletmenin amacı.
• Endüstriyel tesislerin alanı.
• Belirli bir odada çalışan kişi sayısı ve faaliyet türü.
• Atölyelerde faaliyet gösteren ekipmanın sayısı ve niteliği vb.

Dikkat edin! Havalandırma hesaplanırken, üretimin bulunduğu bölgenin iklim özellikleri dikkate alınmalıdır.

Operasyon prensibine göre üretimde egzoz havalandırma olabilir:

• Doğal.
• Zorunlu.
• Karışık tip

Günlük hayatta olduğu gibi, üretimdeki doğal havalandırma, dışarıdan serbest hava girişi ve havalandırma kanallarından çıkarılması ile gerçekleştirilir.

Odaların bu havalandırma yöntemi ile yapılan itme, çevreleyen atmosferin kurallarına bağlıdır:

• Basıncı.
• Sıcaklık farklılıkları.
• Rüzgar hızları

Hava kullanımı havalandırma kanallarındaki deliklerden akar. Üretim tesislerinde, bu açıklıklar yerden 180 ve 400 cm yükseklikte yer almaktadır.

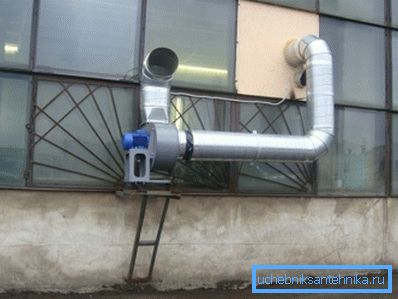

Zorlanan sistem, egzoz havasını aktif bir şekilde odadan çıkarmaya yardımcı olan özel ekipman - eksenel fanlar ile donatılmıştır.

Zorla havalandırmalı havalandırma devresinin kullanılması durumunda, fan gerekli hacimde ilave hava beslemesi sağlar ve hava değişim verimliliğini artırır.

Fan gücü, gerekli hava değişiminin tasarım hesaplarına göre seçilir.

İpucu! Uygun bir ünite seçerken, bu değerden büyük ölçüde (marjla) sapma tavsiye edilmez, çünkü bir endüstriyel fanın fiyatı doğrudan gücüne bağlıdır. Ek olarak, bu, daha sonraki işlemlerinde gereksiz bir maliyet aşımına yol açacaktır.

Havalandırma sistemi tasarımı

Diğer herhangi bir mühendislik iletişiminin yaratılmasının yanı sıra, egzoz havalandırma cihazı, hesaplama ve tasarım ile öncelenmiştir.

Bu işlem teknik şartnamelere göre gerçekleştirilir ve şunlardan oluşur:

• Belirli bir hacme ve amaca sahip bir oda için optimum havalandırma gücünü belirleme.
• Hava kanallarının uzunluk ve kesitlerinin hesaplanması.
• Kanal tertibatlarının ve ek cihazların tamamlanması.
• Hesaplama ve ekipman seçimi.
• Sarf malzemesi seçimi.

Hava değişim tayini

Havalandırma tasarımı için ana teknik talimat, fonksiyonel amaçlarına bağlı olarak, çeşitli odalar için hava değişiminin normatif oranını düzenleyen bir SNiP 41-01-2003'tür. Ayrıca, bu belge mesleğe bağlı olarak, bir kişi tarafından saatlik hava tüketimi aşağıdaki normları sağlar:

NOT! Hava değişim sistemlerinde mevcut olan kural ve yönetmelikler nedeniyle, uzman işçilerin yardımı ile egzoz havalandırması kurulması tavsiye edilir.

• Üretim tesisleri için:

• Doğal havalandırma ile - 30m3.
• Doğal havalandırma olmadan - 60m3.

Standart hava değişimi çokluğu - ölçü birimi olmayan bir değer, belirli bir odada belirli bir odada tam olarak bir kez değiştirme sayısını gösteren bir saat:

• Konut binaları için - hava değişim oranı 1, kişi başına 30 m3 / s'den az değildir.
• Banyolar ve mutfaklar için - hava değişim oranı 1,5, kişi başına 60 m3 / s'den az değildir.

Bu değerleri ve odanın parametrelerini bilerek, havalandırma tasarım kapasitesini iki şekilde hesaplamak mümkündür:

• L = n * V formülüne göre hava değişim oranının kullanıldığı ilk, burada:

• L hesaplanan havalandırma gücüdür.
• n - hava değişiminin normatif frekansı.
• V, odanın hacmine ve yüksekliğine eşit olan odanın hacmidir.

Kural olarak, havalandırma sisteminin gerekli nominal gücü aralığa düşer:

• Daireler için 100-500 m3 / s.
• Özel evler için 1000-2500 m3 // h.
• İdari, depo ve endüstriyel tesisler için 1000-15000 m3 / h.

Havalandırma sistemi bileşimi

Havalandırma tasarım kapasitesini aldıktan sonra, ana elemanlarının düzenini çizmeye başlayabilirsiniz.

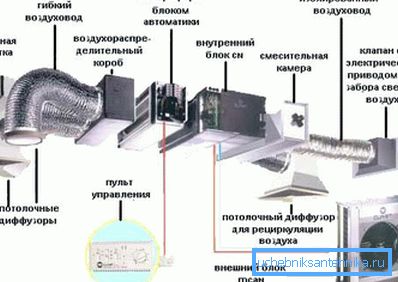

Tipik bir havalandırma sisteminin bileşimi şunları içerir:

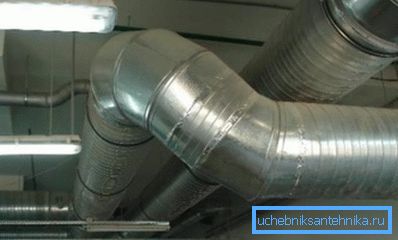

• Egzoz havalandırma hortumu - tüm odalarda hava dağıtımı için yuvarlak hava kanalı veya dikdörtgen kesitli bir kutu. Uzunluğu, konfigürasyonu ve kesit alanı, tesisin düzenine ve belirli bir sistemin tasarım özelliklerine ve amacına bağlıdır.
• Hava giriş ızgarası doğrudan havalandırma kanalının girişine monte edilir.
• Garanti edilen yeterli hava değişimi için fan.
• Mekanik ve kimyasal kirliliklerden hava temizleme için filtre. Filtreler hem tehlikeli üretimde (garajda, araba servislerinde, vb.) Hem de günlük hayatta kullanılmaktadır. İki tip filtre vardır:

• Tek kullanımlık olarak değiştirilebilir.
• Temizlenir. Sökülebilir, temizlenebilir ve yerine koyulabilirler.

Havalandırma sisteminin tasarımı ve montajının profesyonellerin ellerinde olmasını sağlamak için daha iyi olduğunu hatırlatırız.

Sonuç

Artık doğal egzoz havalandırması ile yapay olarak oluşturulan, yüksek neme sahip odalarda bulunan farkları biliyorsunuz. Bu durumda, onarımın bitiminden önce bu sistemi kurmak daha iyidir, böylece kanalın göze çarpmayan dallanmasının gizlenmesi daha kolaydı.

Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
