Endüstriyel tesislerin havalandırması: görevler, çeşitleri

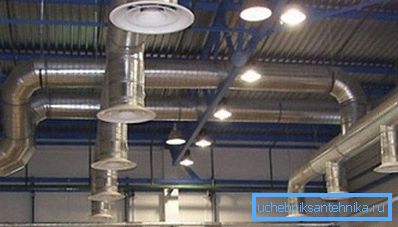

İşyerindeki rahat koşulların yaratılması sadece işgücü verimliliğindeki artışa katkıda bulunmaz, aynı zamanda sağlık otoritelerinin zorunlu bir şartıdır. Bu nedenle, endüstriyel tesisler için havalandırma sistemleri normal aydınlatma ve merkezi ısıtma ağları kadar önemlidir.

Kurulumları karmaşıklık göz önünde bulundurularak elle yapılamaz, ancak geliştirme, tasarım ve operasyon ilkelerinin anlaşılması gereksizdir.

Sanayii komplekslerin havalandırma aygıtları

görevler

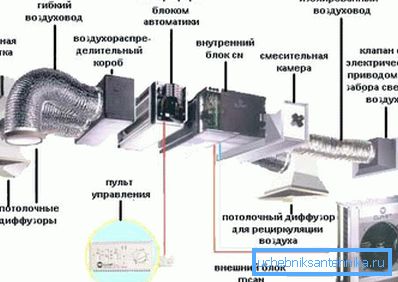

Endüstriyel tesislerin havalandırması ve iklimlendirmesi, hava kanallarına ek olarak çok sayıda ilave ekipman içeren karmaşık mühendislik sistemleri sayesinde gerçekleştirilir: fanlar, filtreler, iyileştiriciler, ısıtıcılar, soğutucular, vb.

Üretim türü, atölye alanı ve hava kirliliği seviyesi ne olursa olsun, havalandırma sistemi aşağıdaki görevleri yerine getirmelidir:

• işçilere temiz ve temiz hava sağlamak;
• odadaki toz ve kokuları gidermek;
• Bazı teknolojik işlemler sırasında oluşabilecek zararlı kirleri filtre eder.

Endüstriyel atölyelerde hava değişimi için SNiP 41.01-2003'e göre tasarlanan doğal ve mekanik havalandırma kullanılmaktadır.

Rahat bir hava ortamına ek olarak, endüstriyel tesislerin havalandırması tasarımı, operasyon için kabul edilebilir bir sıcaklık yaratma hedefini gerçekleştirmelidir. Ayrıca fabrikalarda ve fabrikalarda atölyelerin sağlık koşullarını yöneten düzenleyici belgeler tarafından sağlanmaktadır.

Dikkat edin! Bazı ürün tiplerinin (örneğin, ilaç veya petrol rafine edici ürünler) üretiminde insan sağlığına zararlı maddeler açığa çıkabilir. Bu durumda, havalandırma sistemi hızlı ve etkili bir şekilde çıkarılmasını sağlamalıdır.

Tasarım İlkeleri

Üretim tesislerinin havalandırmasının hesaplanması sadece kalifiye mühendisler tarafından yapılmalıdır. Üretimin doğasını, tesislerin alanını, işçilerin sayısını, iklim koşullarını ve diğer birçok parametreyi hesaba katmak gerekir.

Bununla birlikte, her bir endüstriyel havalandırma sistemi aşağıda listelenen ilkelere dayanarak inşa edilmiştir:

1. Herhangi bir havalandırma sistemi, konforlu bir iç mekan mikro klima (hava ısıtıcıları, klimalar, nem stabilizörleri vb.) Oluşturan egzoz ve emme cihazları, hava kanalları ve ekipmanlardan oluşur.

1. Endüstriyel tesislerin havalandırmasının zorunlu bir bileşeni, işlem ekipmanının çalışmasının sonucu olan toz, aerosol ve havadaki gazları temizleyen ekipmanlardır.
2. Bazı endüstriler (ilaç, yüksek hassasiyetli elektronik) özel çevre koşulları gerektirir. Bu durumda, havalandırma sistemine ek bileşenler dahildir (örneğin, özel filtreler veya güçlü klimalar).
3. Belirli ekipman türleri için kullanım kılavuzu, tehlikeli dumanların ortaya çıkabileceği atölye bölümlerinin, genel mağaza ağından ayrılan özel aspiratörler ile donatılmasını sağlamıştır.

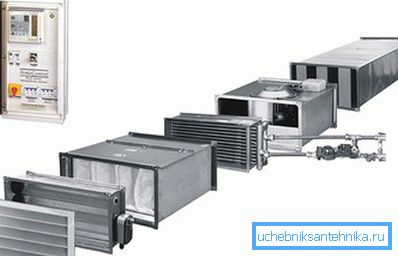

1. Herhangi bir hava değişim sisteminin bir kısmı, endüstriyel tesislerin havalandırma sistemlerinin hijyenik ve hijyenik kontrollerini gerçekleştiren cihazlardır. Bu veya diğer sensörlerin okumalarına bağlı olarak, havayı temizleyen veya zararlı safsızlıkları ortadan kaldıran ek ekipmanlar bağlanır.
2. Endüstriyel havalandırma ağları tasarlanırken, işlemlerinin fiyatı gibi bir parametre dikkate alınır. Odadan çıkan sıcak havanın, ısı eşanjörlerinde ve soğukta kullanıldığı - soğutma makineleri ve diğer ekipman için kullanılması arzu edilir.

tür

Yapılan işlere bağlı olarak, endüstriyel havalandırma aşağıdaki tiplere ayrılmıştır:

1. Genel değişim - Odalardaki havanın genel olarak değiştirilmesini sağlar. Bir örnek, bir pencere veya duvar deliğine sokulan geleneksel bir eksenel fandır. Ekipmanın gücü, kanalın uzunluğu ve kesitine göre seçilir.

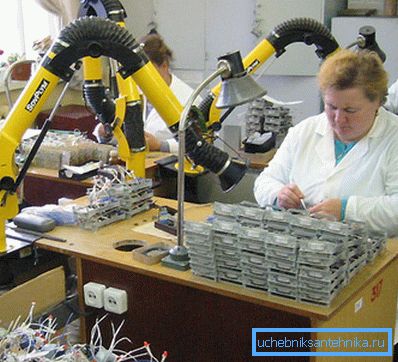

2. Bireysel (yerel) - Havayı doğrudan işyerinde temizler. İnsan sağlığına zarar verebilecek zararlı kirleri, tozu, dumanı ve diğer maddeleri ortadan kaldıran bir özdür.

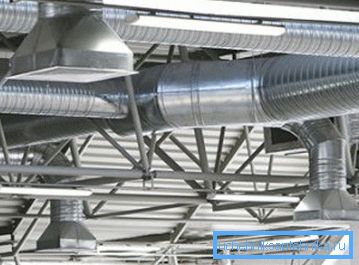

3. acil durum - Duman, gaz veya diğer tehlikeli kirliliklerden kaynaklanan havanın acil olarak temizlenmesi için kullanılır. Sadece acil durumlarda kullanılan endüstriyel tesislerin havalandırılması için gerekenler genel standartlardan farklıdır ve burada dikkate alınmayacaktır.

Ayrıca, hava akışını organize etme yöntemine göre endüstriyel havalandırma:

• doğal;
• Mekanik.

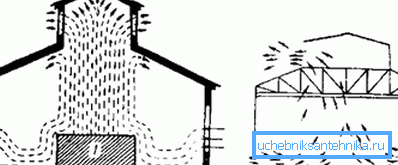

Doğal havalandırma sistemi ile hava kütlelerinin akması ve giderilmesi, üretim odasının içinde ve dışında sıcaklık ve basınç farkından kaynaklanan yüke bağlıdır.

Bu tür bir ventilasyonun etkinliği aşağıdakilerden etkilenir:

• Dükkanın dışındaki ve içindeki sıcaklık farkı;
• üretim odasının zemin alanı ve egzoz kanalının çıkışındaki atmosferik basınç farkı;
• Sokaktaki hava kütlelerinin hareket hızı.

Doğal havalandırma sisteminin avantajları, verimliliği, çevre dostu ve sessizliği içerir. Ancak, belirli hava koşulları altında, etkinliği keskin bir şekilde düşer.

Mekanik ventilasyon bu dezavantajdan muaftır. Ek olarak, hava akışını herhangi bir bölüm ve konfigürasyondaki kanallar boyunca herhangi bir mesafeye hareket ettirebilir. Ayrıca, bu durumda, havanın ısıtılmasını, soğutulmasını, nemini almasını, nemlendirilmesini, filtrasyonunu vb. Yapan ekipmanı kurmak mümkündür.

Doğal ve mekanik havalandırma sistemlerinin en yaygın kullanılan kombinasyonu.

standartlar

Endüstriyel tesislerin havalandırma normları SNiP 2.04.05-91 ve 41-01-2003 ile sabitlenmiştir. Bu belgelere göre, havalandırma sistemi, fonksiyonel amacı, alanı ve içinde çalışan kişi sayısı ne olursa olsun, istisnasız tüm endüstriyel tesislere kurulmalıdır.

Ekipmanın gücü, duman veya tehlikeli maddelerin salınması durumunda odadaki havanın hızlı bir şekilde temizlenmesini sağlayacak şekilde olmalıdır.

Ayrıca, tasarım aşağıdaki parametreleri de hesaba katmalıdır:

• oda işlevselliği;
• alanı;
• iklim koşulları;
• kirletici maddelerin varlığı ve miktarı;
• hava nemi;
• atölye içindeki sıcaklık;
• Yangın güvenliği vb.

Dikkat edin! Göz önünde bulundurulması gereken ana parametre, her çalışanın temiz hava sağlamasıdır.

30 cu'ya eşittir. Odanın alanı 40 metrekareye eşit veya daha az olduğunda saatte metre. metre. Büyük sanayi komplekslerinde standart orantılı olarak artar.

Havalandırma sisteminin teknik özelliklerini hesaplarken, aşağıdaki nüanslara da dikkat etmelisiniz:

1. Havalandırma sistemi tarafından yayılan gürültü, makine aletleri ve teknolojik ekipmanların yaydığı seslerin arka planına karşı durmamalıdır, aksi takdirde atölyede olmak rahatsız olacaktır.
2. Hava değişim şebekesi, üretim alanında ilave hava kirliliğine yol açmamalıdır. Bu genellikle, uzun süre monte edilen bir sistem, biriken toz ve diğer birikintileri periyodik olarak temizlemediğinde ortaya çıkar.

Endüstriyel havalandırma montajı

Optimal şemanın seçimi

Modern mühendislik sistemleri pazarı, işyerinde en rahat koşulları yaratmayı mümkün kılan çeşitli havalandırma sistemlerinden oluşan geniş bir seçim sunar. Hem maliyet hem de işlevsellik açısından farklılık gösteren geniş bir cihaz yelpazesi, en titiz müşterinin bile ihtiyaçlarını karşılayabilir.

Endüstriyel havalandırmayı tasarlarken, sadece fabrika atölyelerinde temiz hava besleyen tedarik ekipmanlarını değil, aynı zamanda duman, toz, zararlı maddeler ve bazen de iş yerlerinden gelen patojenleri kirleten havayı tahliye eden egzoz sistemlerini temin etmek ve monte etmek de gereklidir.

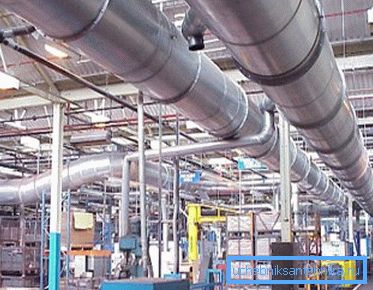

Belli bir teçhizatın seçimi, belirli bir endüstriyel tesiste bulunan özellikler dikkate alınarak ayrı ayrı yapılır.

Bitmiş havalandırma sistemi aşağıdaki gibi olmalıdır:

• ekonomiktir,
• etkili;
• güvenilir;
• Hızlı geri ödeme.

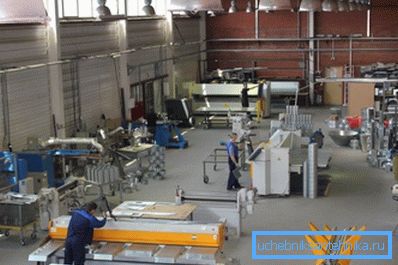

Çalıştaydaki temiz ve soğuk hava, çalışanların performansı ve ruh halini etkilemekle kalmaz, aynı zamanda kullanılan proses ekipmanı ve araçlarının ömrünü de uzatır.

Ayrıca, dış koşullardan bağımsız olarak, havalandırma ağında rahat bir mikro iklim oluşturmak için bir cihazın dahil edilmesini hemen sağlayacak bir proje geliştirilirken ekonomik olarak da mümkündür.

İpucu! Havalandırma sisteminin çalışma parametrelerini kontrol etmek için, harici sensörlerden alınan verileri dikkate alarak belirli parametreleri değiştiren otomatik bilgisayar sistemlerinin kullanılması tavsiye edilir. Böylece maksimum verim ve iş karlılığı elde edilir.

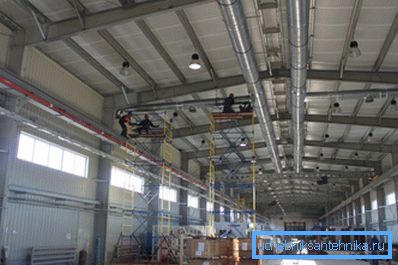

Ekipman kurulumu

Endüstriyel havalandırma sistemlerini kurarken, hem operasyonun verimliliğini hem de yapının dayanıklılığını etkileyen birçok nüans ve özelliği hesaba katmak gerekir. Bu nedenle, ilgili bilgi ve deneyime sahip sadece kalifiye uzmanlar, hava değişim ağının bireysel unsurlarını yüklemelidir.

Ayrıca, elektrikli ekipmanların yerleştirilmesi için doğru yerlerin seçilmesi de önemlidir: ısı eşanjörleri, fan tesisatları, filtreleme sistemleri vb.

Gelecekte bu odadan kanallar dağıtılıyor.

Hava kanallarının montajı

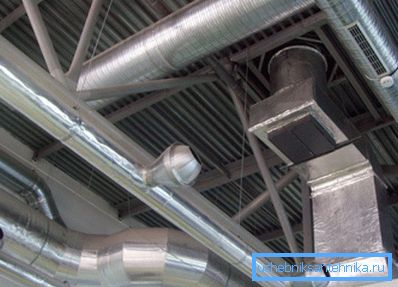

Endüstriyel tesislerdeki havalandırma kanalları genellikle tavana bağlanır. Bundan sonra dekoratif paneller asarak maskelenebilirler. Ticari binalarda, daha çekici bir görünüme sahip plastik veya bakır hava kanallarının kullanılması tavsiye edilir.

Modern inşaatta iki ana tip hava kanalı kullanılıyor:

1. Sert. Çok katmanlı alüminyum, galvaniz ve fiberglastan üretilmiştir. Bunlardan neredeyse tüm havalandırma sistemi monte edilir. Dönüşler, konturlar, dallar, özel şekilli parçalar için kullanılır. Agresif safsızlıklar içeren hava taşıması amaçlanıyorsa, artan duvar kalınlığına sahip hava kanallarının kullanılması gerekir.
2. esnek. Ana amaçları, tek tek bölümleri ve emme açıklıklarını ana kanallarla bağlamaktır. Sık sık, esnek alüminyum hortumlar, her bir işyerinin yakınındaki havayı temizleyen yerel havalandırmayı kurmak için kullanılır.

Üretim tesislerinde havalandırma kanallarının montaj sırası şu şekildedir:

1. Her şeyden önce, hava kanalının duvar kalınlığını ve kesitini hesaplamalısınız. Daha sonra, bu verilere dayanarak, havalandırma sisteminin her bir elemanının ağırlığı hesaplanır. Bazı durumlarda alan yetersizliğinden dolayı kare kanalları monte etmek mümkün değildir. Bu durumla karşılaşırsanız, dikdörtgen kanalların tercih edilmesi önerilir.
2. Bundan sonra, kurulum yerine hava kanallarının sabitleme noktalarını belirlemek gerekir. Bu, parantezlerin sayısını ve diğer gerekli donanımı saymanıza olanak tanır. Takılan montaj braketlerinin, içinden geçen hava geçişi sırasında ağ bölümlerinin uzunluğundaki dalgalanmaları içermemesi gerektiğini unutmayın. Arttırılmış yük durumunda kanalların ağırlığına dayanabilecek aşırı sayıda bağlantı elemanı sağlamak daha iyidir.
3. Ana kanalları düzelttikten sonra, bireysel nozul ve emme cihazlarının kurulumu gerçekleştirilir. Bu durumda, istenen bölümün esnek hortumlarının kullanılması tavsiye edilir.

Sonuç

Endüstriyel havalandırma sisteminin tasarımı ve kurulumu çok karmaşık ve talepkar bir süreçtir. Bitmiş mühendislik ağı, yürürlükteki bina yönetmelikleri ve düzenlemeleri ile belirlenen katı kurallara tam olarak uymalıdır.

Bu, yalnızca işleyişinin verimliliğine değil, aynı zamanda sağlığa ve belki de işçilerin yaşamına da bağlıdır. Bu makaledeki videodan bu soru hakkında daha fazla bilgi edinebilirsiniz.
