Evde havalandırma tasarımı: yasal gereklilikler ve yararlı

Bu yazının konusu özel bir evde havalandırma tasarımıdır. Soyut teorik çalışmalar ve öneriler yoktur: Önerilen materyal, yazarın kendi evinde bir havalandırma sistemi tasarlamadaki pratik deneyiminin bir özetidir.

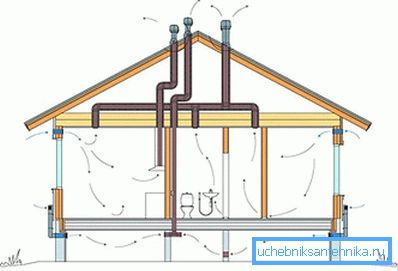

Tek katlı bir evin havalandırma planı.

önsöz

Birkaç yıl önce, bu hatların yazarı yeni bir eve girdi. Bina, pencerelerden güzel bir manzaraya ve mükemmel bir onarım çekti; Elbette ilk izlenimler hevesliydi.

Ancak, ilk kış (dikkat edilmelidir ki, oldukça yumuşak: kış için Kırım, hatta -5 nadir görülen bir don olarak kabul edilir) bir takım problemler ortaya çıkardı.

  • Metal-plastik pencerelerin bardakları sürekli buğulandı. Kondensat düşmeye ve pencere üzerinde su birikintilerine gidiyordu.
  • Bir süre sonra, evdeki hava ağır ve küflü hale geldi. Hoş olmayan kokular vardı.
  • Köşeler sönmeye başladı; Duvarlar dokunmak için ıslaktı. Tam anlamıyla bir ay sonra, bir mantar ortaya çıktı.

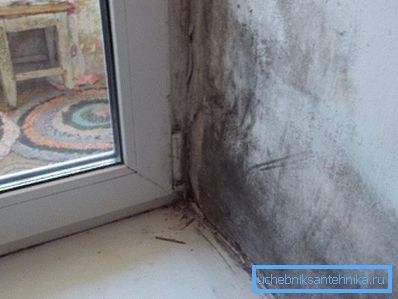

Acıklı resim değil mi?

  Not: kalıp sadece çirkin değil. Mantar, sermaye yapılarının tahrip edilmesini hızlandırır; buna ek olarak, hayati aktivitesinin ürünleri, kontamine konut sakinlerinin sağlığı için son derece zararlı olarak kabul edilir.

  • Evde + 18C gibi oldukça rahat bir sıcaklıkta, çok soğuktu.

Son belirleyici bir rol oynadı. Uzak Doğu'da birkaç on yıl sonra, Kırım'da donma fikri o kadar doğal görünmüyordu ki, problemi çözmek için tüm zaman ve çabayı ayırmaya karar verildi. Bu (neden) bulmak kolaydı: ev tamamen havalandırma sistemi yoktu.

O zaman, ev havalandırma projesi, yazarın son derece engelleyici bir şey olduğunu ve son derece uzmanlaşmış bir bilgi gerektirdiğini düşünüyordu: felaket ve deneyim eksikliği vardı. Daha fazla eylem ulusal deneme ve hata yöntemiyle gerçekleştirilmiştir. Bu makale iyi fikirleri paylaşma çabasıdır.

Yasal gereklilikler

Özel bir evde havalandırmanın tasarımı ve hesaplanması, düzenleyici belgelerin araştırılmasıyla başlamak için oldukça mantıklıydı. Araştırma kısa ömürlü oldu: talimatlar yurt içi SNiP 31-02-2001 Tek aile konutlarında bulundu.

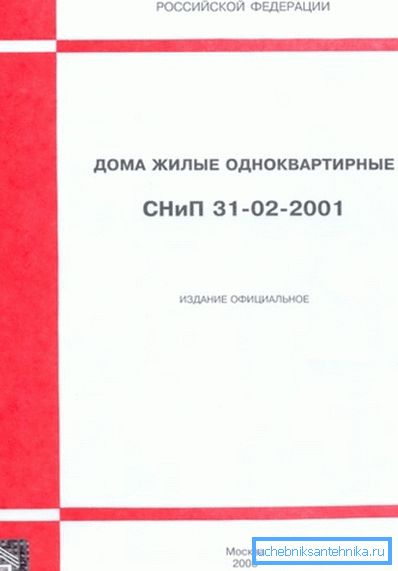

Özel bir evin sahibi için el kitabı.

Başlangıçta, evde tutulan sıcaklığın mevcut standartlara uymadığı ortaya çıktı.

Oda tipi Minimum sıcaklık
Kalıcı bir insan kalabalığı ile oturma odaları, yatak odaları, ofisler ve diğer odalar 20C
Mutfaklar, tuvaletler 18C
Banyolar, duşlar 24C

Evin ısındığı klimaların değiştirilmesi güç tüketimini arttırdı, ama üzücü bir görüntüyü hiçbir şekilde değiştirmedi: Bütün odalarda nemli ve çok soğuktu. Evet, uygun sıcaklığa rağmen.

Yetersiz havalandırmanın ilk işareti, aslında fotoğrafta gördüğümüz bardaklarda yoğunlaşmadır.

Doğrudan havalandırma ile ilgili bir bölüm düşünce için yeni yiyecekler sağlamıştır.

Oda Hava Değişim Gereksinimleri
Kalıcı insan kalabalığı ile Saatte bir kez komple hava yenileme
Yemek yaparken ve yemek yaparken mutfak 60 m3 / h'den az değil
Banyo, banyo En az 25 m3 / saat
Periyodik olarak konaklayan diğer odalar Her beş saatte bir tam hava güncellemesi

Kışın ısıtılmış zeminin hacmini hesaplamak kolaydı: 240 metreküpdü. Bununla birlikte, spesifik yerleşim, gaz ekipmanı eksikliği ve sadece iki kalıcı nüfusun varlığı nedeniyle, ev havalandırmasının hesaplanması ısı tasarrufu nedenleriyle ayarlanmıştır: 240m3'lük bir hacimde bir saatlik hava değişimi yerine, havalandırma kapasitesinin yarısında durmaya karar verilmiştir.

Kaynatın.

uygulama

Şema seçimi

Zaten belirtilen SNiP 31-02-2001'de üç havalandırma kavramı vardır:

  • doğal - Doğal sirkülasyon nedeniyle egzoz havası havalandırma kanalına zorlandığında. Isıtıldı, havaya uçar ve hava girişindedir; giriş, duvarların alt kısmındaki havalandırma ızgaraları veya konsolide olmayan kapı ve pencerelerden emme ile sağlanır.

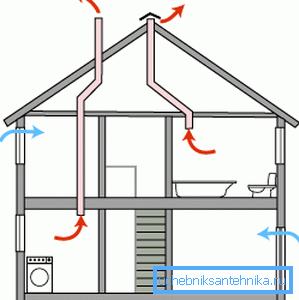

Doğal havalandırma planı.
  • zorunlu - egzozu dışarı pompalayarak ve taze hava fanlarını zorlayarak.
  • kombine - sadece hava dışarı çıktığında. Arz tekrar sızdıran pencereler ve kapılar tarafından organize edilir.

Üçüncü varyant üzerinde durmaya karar verildi.

Birkaç sebep vardı.

  1. Egzozu mutfaktan, banyodan ve odalardan düzenlemek için, inşaatçılar tarafından zemin döşemelerinin güvendiği duvar ile duvar arasındaki sürtünme kanalını kullanmak mümkündü. Ancak giriş kanalı duvarları yıkmak zorunda kaldı.
  2. Doğal havalandırma, öngörülemeyen performansla çalışacaktır: güçlü rüzgarlar, kış aylarında Kırım kıyılarının karakteristiğidir. Zorlanmış egzoz, egzoz fanı ile sınırlıdır; Rüzgarlar performansını biraz etkiler.

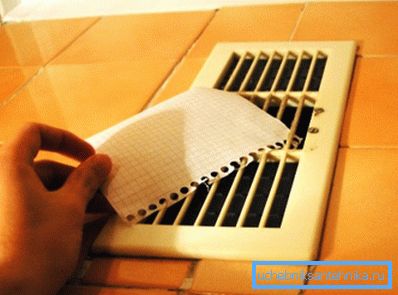

Rüzgarlı havalarda, doğal havalandırma performansı birkaç kez artar.
  1. Cebri havalandırma kanalı, doğal hava sirkülasyonu için kanaldan daha küçük bir çapa sahip olabilir.
  2. Son olarak, proje için gerekli olan bileşenlerin düşük fiyatını çekti. Genel olarak, bir saptırıcıya sahip bir boru, birkaç havalandırma ızgarası, bir plastik kapak, bir telli bir fan ve bunun için bir anahtar gerekliydi.

montaj

Birkaç ekipmanı kendi ellerinizle birleştirmek kolaydı.

  1. Üst çubuk ve duvar arasındaki kanal, caddenin kenarından bir zımba ile açıldı. Deliğe yerleştirilmiş bir saptırıcıya sahip bir boru; oluk zapen ve puttied.
  2. Duvarın içinden fanın takılması, onarılması ve değiştirilmesi için kanalın içine plastik bir kapak yerleştirildi. Bu arada, fanın kendisi boruya monte edildi; Anahtar uygun bir yüksekliğe getirilir.
  3. Her odada kanal boyunca havalandırma ızgaraları kuruldu.

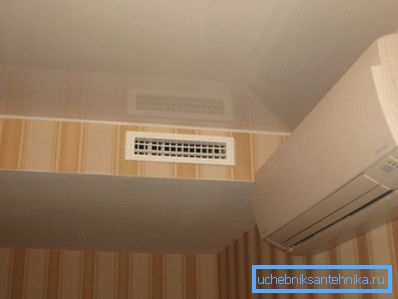

Izgarayı alçıpanın içine gömmek birkaç dakika meselesi.

alt toplamlar

Zorla havalandırma çalışmalarının ilk günü sırasında, evin içindeki hava küfür etmeyi bıraktı; hoş olmayan kokular ortadan kayboldu. Kötü bir rüya gibi, 20 derecelik ısıda sürekli soğuk hissi unutuldu.

Not: artan nem ile, havanın ısı kapasitesi ve ısıl iletkenliği hızla artmaktadır. Bu nedenle, büyük su kütlelerinin yakınında, sıfırın biraz üstünde olan sıcaklık, düşük neme sahip bölgelerde -10'dan daha kötü tolere edilir.

Mantar Belize tarafından tahrip edildi; Aynı zamanda küfün - düzensiz siyah noktaların hayatının izlerinden kurtulmaya da yardımcı oldu.

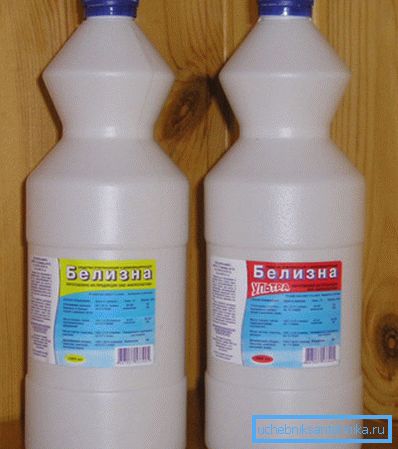

Kompozisyonda sodyum hipoklorit

Tek sorun soğuk zemin oldu: basınçsız ön kapıdan soğuk hava sızıntısı kendini hissettirdi.

Bodrumdan giriş

Son olarak, bodrumdan gelen hava tedarikine son talihsizlikten kurtulun. Zemin seviyesinin altındaki derinliğe bağlı olarak, caddeye sürekli açık olan havalandırma penceresine rağmen, + 14 ° C civarındaki sıcaklıklar yıl boyunca hiçbir ısınma olmaksızın korunmuştur.

Levhalarda ısıtılmış havanın emilmesi için delikler açılmış; Üstünde havalandırma ızgaraları ile kaplı.

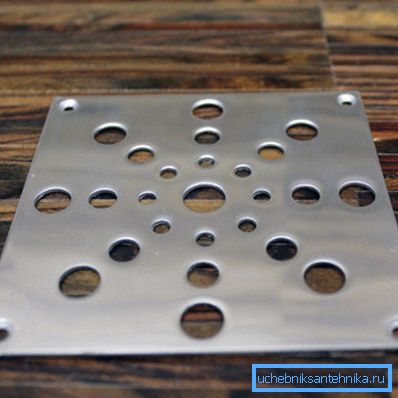

Zemin için düz bir metal ızgara kullanmak daha iyidir.

Sonuç övgüyü aştı:

  • 75m2'lik bir taban alanı ile, rahat bir 20C'yi korumak için gerekli ortalama ısı çıkışı, dış hava sıcaklığına bağlı olarak sadece 2-4 kW'dır.
  • Isıtma tamamen kapalıyken, sıcaklık, pencerenin dışındaki bir negatif sıcaklıkta bile + 12 ° C'nin altına düşmez.

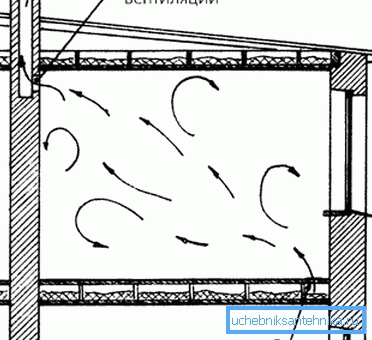

Oturma odasında ısıtılmış bir bodrum katına girer.

Sonuç

Yazar, deneyiminin okuyucuya faydalı olacağını umuyor. Evinizde havalandırmanın nasıl tasarlanacağı hakkında ek bilgi, bu makaledeki videoyu görüntüleyerek bulunabilir.

İyi şanslar!
