Giriş valfleri ve harici boru ile doğal duvar havalandırma

Bazen, konut veya kır evinde normal şartlarda çalışabilen basit bir hava değişim sistemi yaratmak gerekir. En basit seçenek, bir yöne ve bir dış boruya çalışan özel valfler aracılığıyla duvarın havalandırılmasıdır. Bu yöntemin sadece normal çalışma olan odalarda kullanılmasına izin verilir.

Yöntemin avantajları ve dezavantajları

Böyle bir hava değişim sisteminin oluşturulmasına karar vermek için, tüm artıları ve eksileri göz önünde bulundurmak gerekir, o zaman seçim en kolay şekilde yapılacaktır. Bununla birlikte, var olan koşullar temelinde sonuçlar çıkarılmalıdır, çünkü aslında bu, geleneksel bir ağın daha basit bir versiyonda alternatif bir versiyonudur.

Değerlerin sayımı

Bu tür hava alışverişi organizasyonunun en önemli avantajı nispeten düşük bir fiyattır. Tüm gerekli öğeler oldukça ucuzdur, bu yüzden yüksek maliyetlerden kaçınabilirsiniz.

Bu tip havalandırmanın diğer pozitif nitelikleri aşağıda sıralanmıştır:

• Sistemin ana elemanları küçük, Bu nedenle, binaların estetik özellikleri ihlal edilmemektedir.
• Kurulum sırasında, çatının sızdırmazlığını azaltmaya gerek yoktur., Çünkü boruyu kurarken, çatıda kesikler yapılmaz.
• Montajı kendi elleriyle yapabilmek finansal kaynakları kurtarmak için harika bir yoldur.
• Karmaşık elemanların olmaması nedeniyle, montaj süresi önemli ölçüde azalır..

Olumsuz noktaları

• Operasyonun hava koşulları ve diğer faktörler üzerindeki bağımlılığı bir şekilde verimliliği azaltır, ancak bu bir fanın kurulmasıyla çözülür.
• Bir şekilde çeşitli yerlerde delme ihtiyacı işi karmaşıklaştırıyor.
• Kötü kalitede kurulum durumunda, su yalıtımı ile ilgili sorunlar olabilir.

NOT! Özel bir evde bir duvardan havalandırmanın, giriş havalandırma valfleri ve bir dış boru yardımı ile düzenlenmesi durumunda, takım seti, binanın inşası için kullanılan malzemeye bağlı olacaktır.

Üretilen hesaplamalar

Bu kadar basit bir havalandırma sistemi bile dikkatli bir şekilde hesaplanmalıdır, çünkü temiz havaya sahip odalar sağlamak için, çalışma ortamının içeri akışı ve egzozun çıkış kapasitesi için kullanılan elemanların sayısını bilmek gereklidir.

Ardından, 250 metre tavan yüksekliğinde 69 m'lik bir konut yapısı örneğiyle bölgedeki ön hesaplamaların nasıl yapılacağını ele alıyoruz.

1. İlk adım, tüm konutun yaklaşık hacmini belirlemektir. Bunu yapmak için uzunluğu, genişliği ve yüksekliği çarpın. Sonuç şu şekilde olmalıdır: 6x9x2.5 = 135 cu. m.
2. Elde edilen verilere dayanarak, giriş valflerinin sayısını hesaplayabilirsiniz. Örneğin, elemanların bant genişliği 40 metreküp ise. m / saat, sonra gider: 135/40 = 3,375? 4 adet.

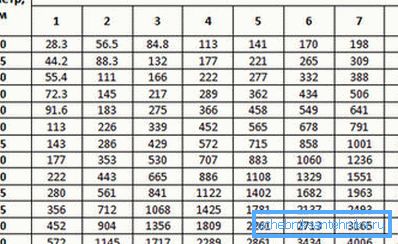

Cevap! Sunulan nesnede havanın niteliksel bir güncellemesi için, sadece 4 valf takmanız gerekecektir. Yukarıdaki hesaplamalara dayanarak, egzoz borusunun çapı belirlenir.

Giriş cihazları

Modern malzemelerin ortaya çıkışı ile bağlantılı olarak, yapılar daha fazla hermetik olmaya başladı; bu da içerideki hava girişindeki azalmayla bağlantılı başka bir problemin ortaya çıkmasına neden oldu.

Daha erken ev ve apartmanlar ek akış olmadan havalandırılabiliyorsa, şimdi durum değişti. Plastik bir temel malzeme olarak kullanılıyorsa, bir konutta nefes almak özellikle zordur.

İşlevsellik hakkında

Sokaktan hava girişi için tamamlanmış ürünler tozun, böceklerin ve her türlü sesin nüfuzunu tamamen önleyebilir. Tesislerde kurulumdan sonra taslaklar oluşmaz. Giriş aleti, akış hızını yavaşlatan hava redüktörünün prensibini andırır.

Giriş valfini kontrol etmek son derece kolaydır, çünkü uygun bir sap ile donatılmıştır ve kanalı kapatmak için. Görünür kısmı, odanın iç kısmına mükemmel bir şekilde uyar. Dışarıdan olmak, binanın cephesinin izlenimini bozmaz. Operasyon sırasında finansal kaynak harcamak zorunda kalmaz.

Cihaz ürünleri hakkında ayrıntılar

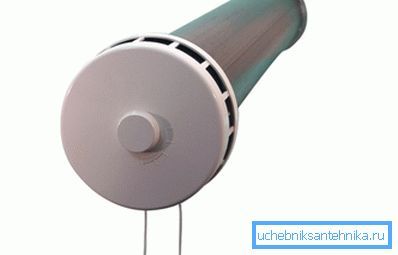

Hava kapasitesi olan eleman, çapı büyük ölçüde değişebilen küçük bir plastik tüpdür. İç ses yalıtımı, seslerin nüfuzunu önler.

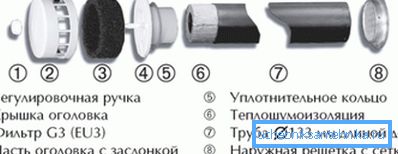

Aşağıda bu tip ürünlerin yapısı ile tanışmaya davetlisiniz.

• Plastik kanal temel bir bileşendir, çünkü hava içinden odaya girer.
• Ayar düğmesi içte bulunur. Yardımı ile kanalı engelleyebilirsiniz.
• Filtre elemanı gelen akımların toz parçacıklarından arındırılmasına izin verir.
• Havalandırma klapesi ile donatılmış ucun iç parçası ana sınırlayıcıdır.
• O-ring, ürünün elemanları arasındaki sızdırmazlığı arttırmak için tasarlanmıştır.
• Yalıtım malzemesi, iç mekanın ses ve diğer etkilerden korunmasını sağlar.
• Dış ızgara, yapının yağıştan korunmasına yardımcı olur.
• İçindeki cibinlik, böceklerin girişini tamamen engellemenize izin verir.

Uyarı! Plastik manşonun uzunluğu, 10 cm'lik artışlarla 40-100 cm arasında değişebilir, bu nedenle, seçerken, duvar kalınlıkları bu değerlere yuvarlanmalıdır. Fazla kısım basitçe kesilir.

Kurulum çalışmaları

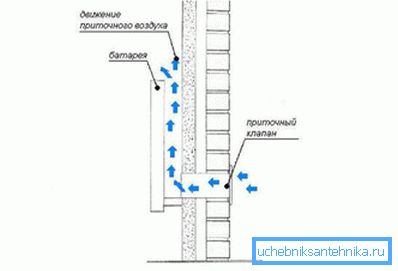

Her şeyden önce, bir elemanın caddeyi çevreleyen bir yan düzlem üzerine yerleştirilmesi için uygun bir yer seçilmiştir. Fonksiyonel bir kafa doğrudan erişime sahip olmalıdır, aksi takdirde kontrol etmek için sorunlu olacaktır. En iyi seçenek, radyatörün yanına, gelen havanın ısınması için zaman kazandırmasıdır.

Kabul edilebilir bir yer seçiminden sonra, doğrudan delik açmak için ilerleyin. Duvarlar ahşap ise, normal matkap ve matkap kullanın. Diğer durumlarda, elmas delme özel bir araç ile gerçekleştirilir. Cihazı açarken, kondens drenajı için sokağa doğru küçük bir eğim yapılması tavsiye edilir.

Gerekli boyuttaki plastik bir manşon, bitmiş deliğe yerleştirilir. Havalandırma ızgarası dışarıdan monte edilir ve içten fonksiyonel bir uç takılır. Elemanları sabitleme sürecinde, yapının sertlik kazandığı küçük cıvatalar kullanılır.

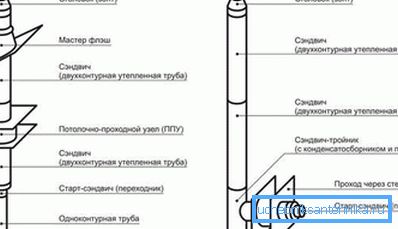

Egzoz borusunun montajı

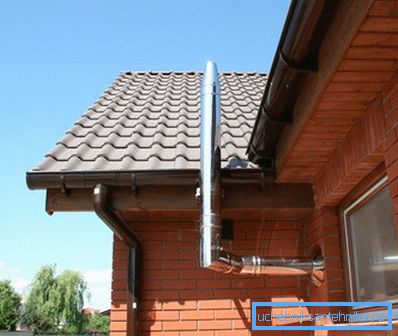

Duvardan sokağa giden egzoz havalandırması düzenlendiğinde, tavana ve çatıya dokunmaya gerek olmadığı için işin zahmetliğini azaltmak mümkündür. Ek olarak, borunun uzunluğu, sırt kısmından uzaklaşarak azaltılabilir.

Sistemin montajı süreci aşağıda sunulmuştur.

1. Bir deliğin kesilmesini kolaylaştırmak için duvar yüzeyine bir ön işaret uygulanır. Çekimi en üst seviyeye çıkarmak için açıklığın tavana yakın olarak yerleştirilmesi tavsiye edilir.
2. Özel bir alet yardımıyla temiz kesim yapılır. Bundan sonra köşe elemanı buna eklenir. İçeride, dış etkilere karşı korumak için bir çek valf takılmıştır.
3. Caddeden köşeye kadar aşağıdaki parça eklenmiştir - düz bir boru. Özel kelepçelerle sabitlenmiştir. Üzerine içeriye girmesini engelleyen bir deflektör yerleştirilmiştir.

Dikkat edin! Egzoz kanalını monte ederken, derzlerde sızdırmazlık sağlaması tavsiye edilir, aksi takdirde egzoz havasının en verimli şekilde boşaltılması mümkün olmaz.

İç dolaşım hakkında

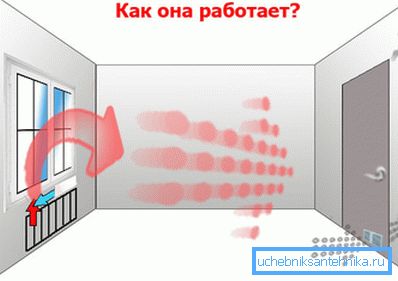

Akışların bir odadan diğerine geçişi için özel ızgaralar kullanılır. Onları kapıya monte etmek veya duvara gömmek, hava kütlelerinin serbest dolaşımını sağlayabilirsiniz. Besleme havasını davlumbaza atlamak istediğiniz durumlarda bu gereklidir.

Bir elemanı bir kapıya veya duvara yerleştirmek için, çalışma parçasının boyutlarına uygun bir kesim yapmalısınız. Gereksiz bir parçayı çıkardıktan sonra, ana çerçeveyi doğrudan deliğe sokmanız gerekir. Sabitleme, ön panel tarafından kapatılan vidalarla gerçekleştirilir.

Ek bilgi

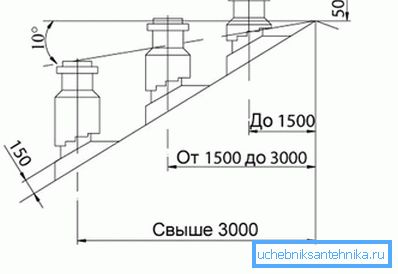

• Havalandırma borusu çıkıntı ve üst kısmı arasındaki açı 10 dereceyi geçmeyecek şekilde çıkıntı yapmalıdır, aksi takdirde itme seviyesi önemli ölçüde azalır.
• Kanalların iç kısmında, bunların yanı sıra beş santimetre mesafede kablolar, gaz boru hatları ve diğer haberleşme sistemleri yer almamalıdır.
• Geçit kapalı kapılı olsa bile kaput için yapılmalıdır ve her durumda ızgaralar takmanız gerekir. 1.5-2 cm genişliğin altında bir boşluk bırakmak yeterlidir.
• Yaşam alanının çok zayıf havalandırılması, özellikle finisaj işleminde plastik, formaldehit reçineleri vb. Malzemelerin kullanıldığı durumlarda, yüksek düzeyde bir çevre güvenliğine izin vermemektedir.

bulgular

Bu talimat, konuttaki havalandırmanın çatıdan değil, doğrudan duvardan nasıl yapıldığına dair bir fikir verir. Bu seçenekle, sadece cihazdaki çalışma basitleştirilmemekle kalmaz, aynı zamanda, çıkış borusunun uzunluğu önemli ölçüde azaltılabileceğinden, hammaddeden tasarruf etme olanağı da vardır. Bu makaledeki video ek bilgileri yansıtır.
