Havalandırma boruları - boyut önemlidir

Kural olarak, bir havalandırma sistemini bağımsız olarak tasarlarken, insanlar görevi özellikle karmaşıklaştırmayı ve rasgele olarak adlandırılan boyutları seçmekten hoşlanmazlar. Genellikle bir kenar boşluğu ve havalandırmanın çalışmasıyla ilgili çap, özellikle etkilenmez, ancak bu yaklaşım mühendislerin yüz yüze gelmesi değildir. Havalandırma borularının nasıl doğru seçileceğini bilmek gereksiz değildir.

Havalandırma borusu ne olmalıdır

Diğer sistemlerle karşılaştırıldığında, örneğin, havalandırma, çalışma sırasında önemli bir strese maruz kalmaz, bu da metalin önemli kalınlığına ihtiyaç duyulmadığı anlamına gelir. Bu nedenle, bir metal kanal için ilk gereklilik küçük bir duvar kalınlığı olarak adlandırılabilir.

İkinci önemli parametrenin korozyon direnci olduğu düşünülmektedir. Yine de, kanallardan geçen havanın nem seviyesi yeterince yüksektir, böylece metal 6-12 ay içinde bir pas tabakası ile kaplanmamalıdır.

En önemli özellik, havalandırma sisteminin verimliliğini doğrudan etkileyen çaptır. 120 mm havalandırma borusu, 113.04 cm kesit alanına sahiptir², çapı, örneğin, 75 mm - sadece 44,15 cm². Kesit alanların 2,56 katsayısı farklılık göstermesi durumunda, zaman birimi başına (eşit bir akış hızında) farklı hacimlerde hava atlayabilecekleri açıktır.

Düzenleyici çerçeve

Kanal çapının seçiminde kullanılan ana gösterge, zaman birimi başına hava akışı olarak düşünülebilir. SNiP 41-01-2003'te havalandırma sistemi için temel gereklilikler gerek verimlilik gerekse geometrik boyutlar açısından kaydedilmiştir.

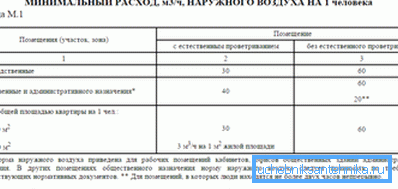

Örneğin, konut binaları için bu standarda göre, hava akışı (1 kişi için) olmalıdır:

• 20 m'den daha geniş alana sahip odalar için² - ya 30 m³Dairenin toplam hacmine göre hesaplanan / saat, ya da en az 0.35 hava değişimi. Son olarak, hesaplamalarda daha büyük bir değer kabul edilir;
• odanın alanı 20 m'yi geçmiyorsa², Hava değişimi, ortalama 3 m'lik bir değer bazında alınabilir.³/ saatte 1 m² alanı.

Yani orta büyüklükteki odadan (19-20 m)²saatte havalandırma yaklaşık 60 m'lik bir dolaşım sağlamalıdır³. Küçük bir boyut, örneğin, 75 mm'lik bir havalandırma borusu bu görevle başa çıkamaz.

Dikkat edin! Teorik olarak, küçük bir bölümden bile sağlanan havanın hacmini arttırmak mümkündür, sadece güçlü bir fan takmak yeterlidir. Ancak bu, hava hızındaki büyük artışa yol açacaktır. Dairenin havalandırmada taslaklara ve uluyan rüzgara ihtiyacı olması olası değildir.

Aynı standart (SNiP 41-01-2003) boru hattının büyüklüğü ile ilgili bazı gereksinimleri içermektedir.

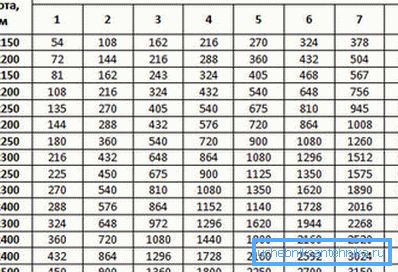

Profil kanallarına gelince, daha büyük tarafta gezinmeniz gerekiyor:

• 250 mm'ye kadar olan boyutlarda, duvar kalınlığı 0,5 mm'ye eşit olmalıdır;
• 1250 - 2000 mm et kalınlığına kadar artan ebatlarda 0,9 mm'ye kadar çıkmaktadır;
• büyük tarafın boyutu 2000 mm'yi aşarsa, metalin kalınlığını doğrulamak için ek bir hesaplama gereklidir.

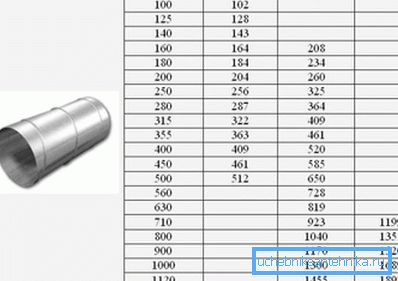

Yuvarlak havalandırma kanallarının sınırlamaları ve kısımları:

• Örneğin, 200 mm'den daha küçük çaplı yuvarlak havalandırma kanallarının, sadece duvar kalınlığı 0,5 mm'yi geçmediği durumlarda kullanılmasına izin verilir. 160 mm'lik havalandırma borusu 0,6 mm'lik bir duvar kalınlığına sahip olsa bile, standardı kesinlikle takip etmeli, değiştirilmelidir. Özel yapımda, tabii ki, böyle katı kısıtlamalar yoktur;
• ancak büyük çapta (1,800 ila 2,000 mm) çelik kalınlığı 1,4 mm'ye çıkarılabilir. Bu, kanalın kendi ağırlığı altında bükülmemesi için gereklidir.

Hava kanalı seçimi

Enine kesitin boyutlarını belirlerken, hava hareketinin hızını hesaba katmak gerekir. Dairede bulunan havalandırma kanalı sabit bir ses kaynağı olmamalıdır ve daireye hava akış hızı (hem giriş hem de egzoz kanallarına uygulanır) rahatsızlığa neden olmamalıdır.

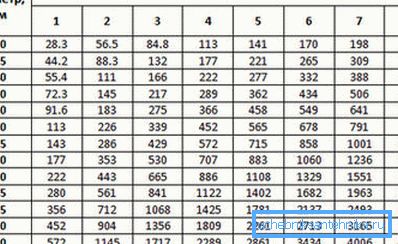

Bu nedenle, havalandırma sisteminin farklı bölümleri için, önerilen hava hızı göstergeleri, hava değişimini büyük ölçüde etkiler. Örneğin, 200 mm çapında bir havalandırma borusu ve 1.0 m / s hava hızı, 113 m'de hava değişimi sağlayabilir.³/ saat 1,5 m / s hıza ulaşan hava değişimi 1,5 kat artarak 169,5 m'ye yükselecek.³/ saat

Bu durumda, hava sirkülasyon yöntemine (doğal veya zorlanmış) bağlıdır. Bu nedenle, doğal dolaşım sistemine sahip sistemler için maksimum hava debisi 2 m / s'ye (mayınlarda) kadar ulaşabilir, apartmanlardaki hava kanallarında hava akışı daha düşük bir hızda hareket eder.

Ancak, özel bir evde bulunan havalandırma borusu bir kanal fanı ile destekleniyorsa, akış oranı artar.

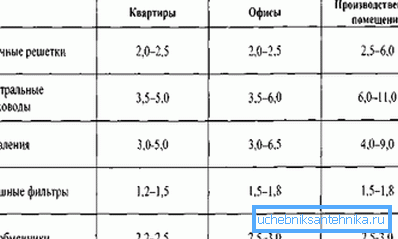

Fan gücü değişimi oldukça büyük olduğundan, sistemin farklı parçaları için önerilen değerlere güvenmek zorundayız:

• besleme ızgarası seviyesinde, hız 1 - 3 m / s'yi geçmemelidir;
• egzoz ızgarası - 1.5 - 3.0 m / s;
• hava dağıtıcısı - 1.5 - 2.0 m / s;
• yan kanal - 4.0 - 5.0 m / s;
• gövde havalandırma kanalı - 6.0 - 8.0 m / s.

Kanal bölümünün seçimi için prosedür

Kendi kendine seçim bölümü için talimatlar sadece birkaç noktadan oluşur:

• İlk olarak odada hava oranına karar vermeniz gerekir;
• Daha sonra belirli bir hava hızı verildiğinde, havalandırma kanalının alanı hesaplanır. Hesaplama formüle göre yapılır.

Havalandırma borusu formülü çapını belirlemek için kullanılır.

• Tip büyüklüğünün seçimi sonucu yuvarlamak zorunda olduğundan, hava akışının hızının ne kadar değiştiğini kontrol etmeniz gerekir. Sadece önceki formüllerden hızını belirlemek için ifadeler çıkarmanız gerekir.

a ve b - dikdörtgen bir kesitin büyüklüğü, m

Hava değişiminde, bunu belirlemek için 2 yaklaşım kullanabilirsiniz, ancak hesaplamalar kendi elinizle yapıldığında, genellikle 30 metrelik norm ile ayarlanırlar.³1 kişi / saat. Genel olarak, bu gibi seçenekler mümkündür:

• Odada hava değişim sıklığını dikkate alarak, bu durumda, hava değişimi miktarı formülle belirlenir.

V odanın hacmidir, m³/ saat;

n, hava döviz kuru oranıdır (kural olarak, konut binaları için 1-3 aralığında olduğu varsayılmaktadır).

• binada 1. kişi için hava değişim oranını dikkate alarak (bu durumda hava değişimi miktarı, makalenin başında dikkate alınır).

Kanal boyutlandırma örneği

4x5x3 m ölçülerinde bir odadaki egzoz davlumbazlarını sağlamak için havalandırma kanalının boyutunu seçmeniz gerektiğini varsayalım, sadece 1 kişinin odada uzun süre kalması planlanmaktadır.

Hesaplama aşağıdaki sırayla gerçekleştirilir:

• hava değişimi belirlenir - bizim durumumuzda, değeri 60 m'ye ayarlayabilirsiniz³/ saat (3,0 m hızında³her 1.0 m için saat / saat² alan);
• Kanaldaki hava hareketinin hızı alınır - 1.0 m / s değerinde durmak mümkündür;
• A = 60 / (3600 • 1.0) = 166.67 cm kesit alanı ile belirlenir.²;
• uygun boyut seçilir. Bizim durumumuzda, 140 mm'lik bir dairesel kanalı seçebilirsiniz (kesit alanı 154 cm'dir.²) veya dikdörtgen kesit 100x200 mm (alan 200 cm)²);

• hız kontrol edilir. Yuvarlak bir kanal için, v = 60 / (3600 • 0,0154) = 1,08 m / s ve dikdörtgen kesit için v = 60 / (3600 • 0,0200) = 0,83 m / s olacaktır. Her iki değer de kabul edilebilir sınırlar içerisindedir, bu nedenle boru tesisatının fiyatı ve yöntemi seçimde belirleyici bir faktör olabilir.

Hava kanalı seçerken nelere dikkat edilmelidir?

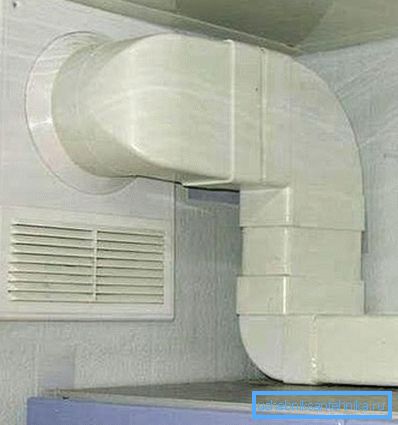

Hava kanalı seçerken, sadece tasarım parçasını değil, aynı zamanda kurulum kolaylığı hakkında da düşünmeniz gerekir. Hesaplama örneğinde, yaklaşık olarak aynı kapasitede bir hava kanalı seçilmiştir, ancak dairesel bir kesitte, çapı 160 mm'dir ve dikdörtgen bir kesit durumunda, sadece 100 mm yüksekliktedir. Havalandırma boruları kurulacaksa, 60 mm yüksekliğinde bir tasarruf çok önemli olabilir.

Ayrıca, aşağıdaki gibi önemsiz şeylere de dikkat edilmelidir:

• gürültü koruması ve yalıtımı. Bazen bir fabrika sesi ve ısı yalıtım tabakası ile hava kanalları satın almak daha iyidir;

Dikkat edin! Havalandırma borularının yalıtımı gereklidir, çünkü kışın yalıtımsız boru hattındaki hava çok çabuk soğur ve yük ile ilgili sorunlar yaşanır.

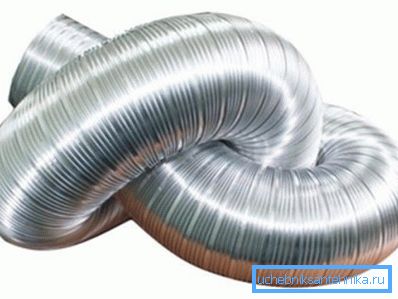

• Bazı yerlerde kanal genellikle geniş açılarda bükülmelidir, o zaman esnek bir boru kullanımı haklı olabilir.. Bu tür hava kanalları, yarı-sert (çelik çerçeveye sarılı alüminyum folyodan) ve PVC'den yapılabilir. Esnek bir havalandırma borusunun ana avantajı, düzgün bir rotasyon (bu, aerodinamikler üzerinde yararlı bir etkiye sahiptir) ve şekilli elemanların sayısında en aza indirgenme olasılığıdır.

Özetlersek

Yüksek kaliteli ventilasyonun anahtarı uygun şekilde tasarlanmış bir havalandırma sistemi olarak adlandırılabilir. Hava kanallarının konumuyla değil, aynı zamanda hesaplamalarıyla da (kesit boyutları seçiminde) önemli bir rol oynar. Makalede önerilen öneriler yeni gelenlerin tipik hatalarından kaçınmaya yardımcı olacak ve apartman havalandırması her zaman kararlı bir şekilde çalışacaktır.
