Havalandırma elemanları ve sistemdeki değerleri
Bildiğiniz gibi, herhangi bir sistem, tesis içinde optimum koşulların düzgün çalışmasını ve bakımını sağlayan bir dizi parçadan oluşur. Çeşitli malzemelerden yapılmış ürünler olabilir ve daha önce metal parçaların en çok kullanıldığı durumlarda, günümüzde havalandırmanın plastik elemanları gittikçe artan bir şekilde kullanılmakta, düşük ağırlık ve uygun maliyetli maliyet ile ayırt edilmektedir.

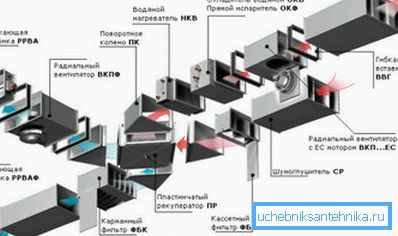

Ana eleman türleri
Farklı elemanların sayısının çok büyük olmasına rağmen, hemen hemen her zaman kullanılan belirli bir liste var, hemen hemen her sistemde mevcut olan ana düğümleri düşünün.
| Fanlar ve havalandırma sistemleri | Bu tip bir cihazla, havayı sistemden hareket ettirebilir veya odadan direkt giriş veya çıkışını gerçekleştirebilirsiniz. Hava hacimleri büyükse, uzun bir süre boyunca havalandırma yapabilen, yüksek verimlilikte tüm tesisatlar kullanılır. |
| Hava kanalları | Bu elemanlar vasıtasıyla, hava doğru yönde hareket ettirilir. Bu basit bileşenler olmadan, sistemin işleyişi imkansızdır, bu nedenle yüksek kaliteli ürünlerin seçilmesi arzu edilir, bunların fiyatı biraz daha yüksektir, fakat hem işlevsellik hem de görünüş daha iyidir. |
| Hava ısıtıcıları | Sağlanan havanın sıcaklığını değiştirebilecek iletişimde kullanılır. Dahası, en çok kullanılan ısıtıcılardır, çünkü bunlar optimum nem ve hava kompozisyonunu muhafaza ederek ısıtma maliyetlerini düşürmek için kullanılabilirler. |
| Filtre elemanları | Hava filtreleri olmadan, en basit sistemleri bile hayal etmek zordur. Bu sayede caddeden gelen tozlar binaların içine girmez, bazen bir ters işlem söz konusudur, üretim tesislerindeki havanın atmosfere girmesini önlemek için zararlı bileşenlerden temizlendiği zaman |
| Düzenleyici ve kilitleme elemanları | Sıcaklık göstergelerini düzenlerken, hava beslemesinin yoğunluğunun yanı sıra yeniden dağıtımı ve karıştırılması için tasarlanmıştır. Her proje için ayrı ayrı seçilen bu tip düğümlerin birçok çeşidi vardır. |
| Hava dağıtıcıları | Bu ürün grubu, havanın odaya girdiği veya ondan çıkarıldığı tüm elemanları içerir. Bunlar, ek olarak fanlar, yarıklı elemanlar vb. İle donatılmış ızgaralar, paneller, montajlar şeklinde yapılır. |
| Isı yalıtım elemanları | Yüzeyde yoğuşmayı önlemek için ısı kaybını veya soğuğu önlemek amacıyla hava kanallarını yalıtmak için kullanılırlar. |
Sistem düğümlerinin işlevleri ve özellikleri
Öğelerin türlerini inceledik, şimdi her birine daha ayrıntılı ve ayrıntılı olarak odaklanacağız. Bu bilgi, belirli bir sistem için en iyi seçenekleri seçmenize yardımcı olacaktır.
Fanlar ve havalandırma üniteleri
Bu temel elemanlardan birisidir, çünkü sistem içerisindeki hava hareket eder ve havanın hareketi için gerekli bir basınç düşüşü yaratır.
Tasarım gereği, bu tipteki tüm cihazlar üç ana gruba ayrılabilir:

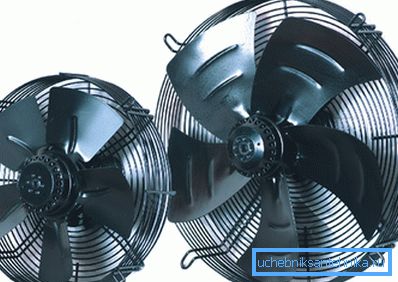

- Eksenel veya eksenel cihazlar tasarım ve kompakttır, bu seçenek geliştiriciler arasında en popüler olanı yapar.. Kurulum talimatları basittir, bu nedenle eksenel fanın küçük sistemler için ideal olduğunu söyleyebiliriz.

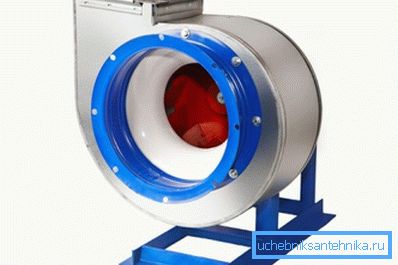

- Radyal fanlar, merkezkaç veya radyal fanlar olarak, bir yönde havayı besleyen bıçakların yerleştirildiği bir koklea şeklindeki bir gövdedir.. Çoğu zaman metal bir kasada yapılır ve emme havası karışımı için tasarlanmıştır.
- Klima sistemlerinde çapsal fanlar kullanılır ve hava perdeleri de oldukça yaygındır.. Hava kanallarındaki hava yönüne dik olarak uzanan 120 cm uzunluğa sahip bir tekerlek şeklinde yapılır, böylece akış yönünü değiştirmek kolay olur, ayırt edici özellikler çalışma sırasında yüksek performans ve çok düşük gürültü seviyesidir.
Fanları hem ayrı ayrı hem de ayrı bir bölüm veya ünite olarak satın alabilirsiniz, yani tüm elemanlar, belirli bir yere monte edilen tek bir düğüme monte edilir, düzenleme türüne göre, aşağıdaki seçenekler ayırt edilebilir:
- Havalandırma kanallarında bulunan tesisler.
- Havalandırma odalarında bulunan iç sistemler.

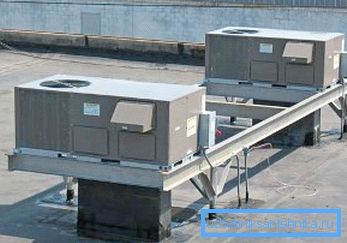

- Çatı tipi sistemler.

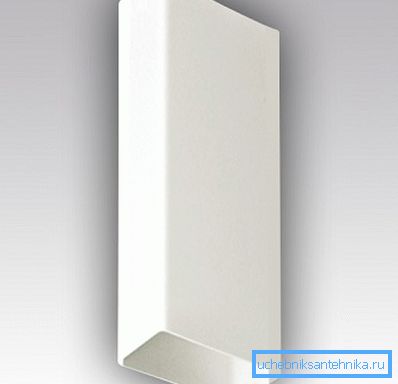

Hava kanalları
Havalandırma kanallarının tüm elemanları, belirli bir özelliğe göre gruplara ayrılabilir, örneğin, imalat malzemesine göre aşağıdaki seçenekler vardır:
- Metal ürünler (çoğunlukla galvaniz veya paslanmaz çelikten imal edilmiştir).
- Metal yapılar, bir metal veya metal çerçeve katmanı ile takviye edilen plastik ünitelerdir.
- Plastik ürünler, yapıldıkları malzemede farklılık gösterir, çünkü farklı plastik tipleri farklı özelliklere sahiptir.
Dikkat edin! Eğer işi kendiniz yapıyorsanız, flanş bağlantılarına sahip ürünleri seçmelisiniz, çünkü bu en kolay ve en yüksek kalite seçeneğidir.
Hava ısıtıcıları
Hava akışının sıcaklığını kontrol etmek için gerekli olduğu sistemlerde, birkaç ana çeşit vardır:
- Su cihazları, çalışırken 90-95 dereceye kadar ısıtılmış su kullanır. Aşağıdaki bileşenler bir ısı eşanjörü olarak kullanılır: boru ve plaka tipi radyatörler, spiral tüpler ve diğer seçenekler.
- Buhar sistemleri, çoğu zaman bakır, alüminyum veya yüksek ısıl iletkenlik özelliklerine sahip başka bir alaşımdan yapılan bir ısı eşanjörü vasıtasıyla havaya salınan su buharının ısısını kullanır.

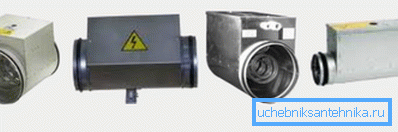

- Elektrikli hava ısıtıcıları akımı kullanır, ana çalışma elemanı yüksek sıcaklıklara kadar ısınan bir spiraldir.
filtreler
Bu ürün grubu, tedarik veya egzoz havasını temizlemek için tasarlanmıştır. Bir veya başka bir seçenek seçerek, kirlilik derecesine ve gerekli temizlik kalitesine yönlendirilmelidir.

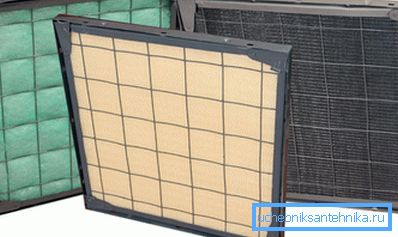

Genel kabul görmüş standartlara göre, tüm filtreler 3 ana gruba ayrılabilir:
- Kaba temizlik.
- İyi temizlik.
- Ekstra ince temizlik.
Unutmayın! Düzgün hava temizliği için, filtre elemanının özel bir çerçeveye sıkı bir şekilde takılması ve değiştirilmesi için değiştirilmesi gerekir.
Kapatma ve kontrol üniteleri
Bu tür cihazların birçok türü vardır, bunların ana seçeneklerini göz önünde bulundurun:
- Valflerin yürütme yöntemine bağlı olarak yalıtılmamış ve yalıtımlı (yalıtılmış) varyantlar vardır.
- İşin doğasına bağlı olarak, kilitleme (iki konumlu) ve düzenleyici elemanlar vardır.
- Yapılan fonksiyonların doğasına bağlı olarak, ayırma, karıştırma ve kilitleme cihazlarını ayırt etmek mümkündür.
- Ayrıca, geri dönüşsüz ve konvansiyonel vanalar, diyaframları düzenleyen ve diğer daha karmaşık ve yüksek teknolojili seçenekler de vardır.
Hava dağıtıcıları
Bu düğümler aracılığıyla, hava odaya girer veya çıkarılır, çok sayıda konfigürasyon vardır, ancak en popüler olanlar şunlardır:
- Özel tavan.
- Oluklu inşaat.
- Çeşitli boyut ve şekillerde kafesler.
- Basınç arttırıcı nozullar.
- Gerçekleştirilen fonksiyonlara bağlı olarak değiştirilebilen farklı nozullara sahip cihazlar.
Sonuç
Aslında, yüksek kaliteli ve verimli havalandırma yapmak için bir profesyonel olmanıza gerek yoktur, ancak yine de hata ve yanlış hesaplamaları önlemek için sistem tasarımını uzmanlarla koordine etmek daha iyidir.
Bu makaledeki video, konunun bazı özelliklerinin daha iyi anlaşılmasına yardımcı olacaktır.
