Havalandırma hesaplanması: sadece karmaşık
Havalandırmanın aerodinamik hesabı nedir? Genel olarak hangi parametreler hesaplanır? Ne kadar karmaşık formüller kullanmalı? Bu yazıda, ortaya çıkan sorulara en basit cevapları örneklerle birlikte verdiğimiz kadarıyla vermeye çalışacağız.
Ne hesaplamak

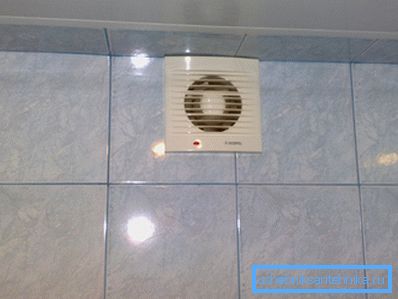

Tipik bir apartman dairesi veya küçük bir yazlık için tipik bir çözüm, bina zarfındaki basınçsız pencereler, kapılar veya havalandırma ızgaraları aracılığıyla doğal hava girişi ile egzoz havalandırmasına zorlanır.
Bu şema alternatiflere göre çeşitli avantajlara sahiptir:
- Kurulumu için gerekli tüm malzemelerin fiyatı genellikle 2-5 bin ruble arasında tutulur. Özünde, borunun çıkışını yağıştan korumak için sadece birkaç metrelik havalandırma borusu, kelepçeler, ayırıcılar ve ızgaralar, bir kanal fanı ve bir şemsiye saptırıcı ile satın almanız gerekir.
- Böyle bir sistemin montajı, zorlamalı hava ve egzozdan daha kolay değildir. Zaten bir kanalın yatırılması gerektiğinden, iki değil.
- Son olarak, doğal dolaşımı olan herhangi bir sistemden, bu, hava akışının sabitliği ile uygun şekilde karşılaştırılabilir. Devrenin doğal bir dürtü ile performansı, caddeye, rüzgârın yönüne ve gücüne sahip olan sıcaklık deltasından etkilenir. Burada, akış hızı her zaman sizin tarafınızdan yüklenen kanal fanlarının performansına eşit minimum hata ile.
Not: Dilerseniz, hiç kimse esnek bir şekilde devir ayarını yapmakta, hava değişim oranını azaltmakta ya da arttırmaktadır. Talimat gülünç bir şekilde basittir: Güç kaynağı devresini bir dimmer ile açmak yeterlidir.
Açıkçası, küçük bir odanın zorla egzoz havalandırması için, sadece iki parametrenin hesaplanması gerekir:
- Hava akışı. Bir veya daha fazla taraftar seçmek için ona göre.
- Ayrıca, havalandırma kanalı bölümünün hesaplanması gereklidir.. Aşırı tahmini, haksız maliyetler ve odanın görünümünün bozulması anlamına gelecektir; Düşük bir bölüm, ya havalandırma kanalı boyunca akışı sınırlandıracak ya da hava akışını aşırı derecede gürültülü hale getirecektir.
Geniş bir hava hacmine, çok sayıda ziyaretçiye veya özel havalandırma gereksinimlerine sahip odalarda, çok sayıda hava kirliliği nedeniyle, havalandırma zorla havaya ya da cebri havaya maruz kalır.
Aynı zamanda, giriş kanalı sadece sokaktan temiz hava sağlamaz: oda sistemi içinde kanal sistemi ve dağıtım ızgaraları vasıtasıyla dağıtır ve bu da belirli bir aşırı basınca işaret eder. Kanalın direncinin üstesinden gelmek de gereklidir.
Sadece bu değil: mevcut SNiP'ye göre, kamu binalarındaki hava sıcaklığı + 15C'den düşük olmamalıdır. Yaz sıcağında, aşırı ısınan sokak havası da, tabii ki, konfor ekleyemez. Bu nedenle, ısıtıcılar ve kanallı klimalar ile klima santrallerinin yaygın kullanımı.
Bu durumda, havalandırma sistemlerinin hesaplanması, yukarıdakilere ek olarak, iki nokta daha içerecektir:
- Fanın yarattığı aşırı basınç.
- Isıtıcının veya klimanın termal gücü.
Hadi başlayalım.
Hava akışı
Kural olarak, hava değişimi ihtiyacı, daha büyük değerlerin daha sonraki seçimi ile iki şekilde hesaplanır.
Hesaplama yapmak mümkündür:
- Odanın kübik kapasitesine göre, işlevselliği ve çeşitli hava kirliliği kaynaklarının varlığı dikkate alınarak.
- İçindeki maksimum kişi sayısına göre.
Odanın hacmine göre hesaplama
Bu durumda, L = NV formunun basit bir formülü kullanılır, burada L havalandırma performansına ihtiyaç duyar, V oda hacmidir ve N, hava değişim oranıdır. L'nin değerine, çeşitli kullanım odaları veya ekipman tipleri için sabit değerler eklenebilir.
Hava değişimi sıklığı ve ev aletleri için hava ihtiyacı gibi bazı değerler veriyoruz.
Oda, cihaz | Hava değişim oranı veya hava akımı |
Oturma odası | 1 |
Küçük haç (kamusal alan) ile kamusal alan | 1.5 |
Yüksek trafikli kamusal alan (nakit merkezi, klinik) | 4 |
duş | Bir kabin için 75 m3 / saat |
Klozet | 50 m3 / saat |
pisuar | 25 m3 / saat |
Gaz sobası | 100 m3 / saat |
Elektrikli ocak | 60 m3 / saat |
Bu değerler nasıl kullanılır?
Burada üç metre tavanlı 150 m2'lik bir ofis için, üç tuvaletli bir tuvaletle donatılmış havalandırma sisteminin hesaplanması için bir örnek.
- Odanın toplam hacmi 150 * 3 = 450 m3.
- 1.5'e eşit bir hava değişim frekansı ile ve latin ekipmanı dikkate alındığında, tahmini hava akışı 450 * 1.5 + 50 * 3 = 825 m3 / saat olacaktır.
İnsan sayısının hesaplanması
Temel değerler:
- Güçlü bir aktivite yapan uyanık bir kişi için 60 m3 / saat;
- Dinlenmekte olan bir kişi için 40 m3 / saat;
- Uyuyan bir kişi için 30 m3 / saat.
Ofisimizde aynı anda 15 kişi olduğunu varsayalım. Ağır fiziksel emeğe dahil olma olasılığı düşük olduğu için, hesaplamalarda kişi başına 40 m3 / saat hava debisi kullanılabilir. 40x15 = 600.
İlk yöntemle elde edilen saatte 825 metreküp, 600'den büyük olduğu için, daha sonraki hesaplamalar için temel değer olarak kullanılacak ilk değerdir.
Özel durum
Özel bir makale acil durum havalandırmasının hesaplanmasıdır. Fonksiyonu, salınım sırasında izin verilen azami zararlı madde konsantrasyonunun fazlalığını nötralize etmektir. Hava değişim oranının tipik değerleri - 5-10.
Bununla birlikte, çokluğun kesin değeri, olası emisyonun içeriği ve ilgili maddelerin maksimum izin verilen konsantrasyonları dikkate alınarak, yalnızca işletmenin teknoloji uzmanları tarafından verilebilir.
Kanal bölümü
Kendi ellerinizle, hava kanallarının belirli bir hava akışı için hesaplanması nasıl yapılır?
Formül S = 2,778L / V şeklindedir.
İçinde:
- S, kare santimetrede kanal kesit alanıdır.
- L - saatte metreküp cinsinden hava akışı.
- V - Saniyede metre cinsinden debi.
- 2,778, ek yeniden hesaplama yapılmadan sonucun santimetre kare almasına izin veren eşleme faktörüdür.
Akış hızı ve kesit arasındaki ilişki tersidir. Hızı arttırmak, daha küçük bir havalandırma kanalı ile birlikte alabilirsiniz. Bununla birlikte, 4 m / s'yi aşan bir hızda, hava gürültülü bir ses çıkarmaya başlar, bu nedenle, pratikte, yaşanabilir tesisler için, V parametresi 34 m / s aralığında alınır.
150 metrelik ofisimiz için havalandırma kanallarının hesaplanması nasıl olacak?
- Daha önce hesapladığımız hava tüketimi: 825 m3 / saat.
- Hava akış hızı maksimum 4 m / s'ye eşittir.
- Kanalın izin verilen minimum bölümü, bu nedenle, 2.778 * 825/4 = 572.9625 cm2'ye eşit olacaktır.
Üreticilerin kesit alanı göstermediği, ancak dikdörtgenler için yuvarlak kanallar ve duvar boyutları için bir çap göstermediği için, bir daire ve dikdörtgen alanı için formülleri hatırlamamız gerekir.
hatırlayın:
- Bir dairenin alanı, pi sayısının çarpımına ve yarıçapın karesine eşittir.
- Bir dikdörtgenin alanı, kenarlarının ürününe eşittir.
Basit bir hesaplama, bizim durumumuzda, dairesel bir kanalın minimum çapının 27 cm olacağını gösterecektir (havalandırma borularının gerçek boyutları dikkate alınarak - 280 mm). Dikdörtgen bir kanal, örneğin 600x100 mm boyutunda olabilir.
basınç
Hava kontrol ünitesinin ürettiği tasarım basıncı için havalandırma sisteminin tam aerodinamik hesaplaması oldukça karmaşıktır.
Çok kapsamlı bir faktörler listesini dikkate almalıdır:
- Havalandırma kanallarının uzunluğu ve çapı.
- Duvarlarının malzeme ve pürüzlülüğü.
- Dönüşlerin sayısı ve açısı.
- Çap geçişleri.
- Direnç filtreleri, ısıtıcılar ve ısı değiştiriciler.
İyi haberler de var: Sabit bir performansla tasarım baskısının önemli bir kısmı bile sadece hafif bir elektrik akışıyla tehdit ediyor.
Bu nedenle hesaplama genellikle basitleştirilmiş bir yöntemle gerçekleştirilir:
- 50-150 m2 alana sahip bir odanın havalandırılması için 75-100 Pa yeterlidir.
- 100-150 Pa - 150-350 m2.
Termal güç
Isıtıcı ve her türlü soğutucu için P = 0.336 * Dt * L formülü ile hesaplanır.
İçinde:
- P, watt cinsinden istenen termal güç değeridir.
- 0.336 W * h / m3 - havanın ısı kapasitesi.
- Dt, cadde ile besleme havası akışı arasındaki derece cinsinden maksimum sıcaklık deltasıdır.
Geri Çağırma: Yaşanabilir bir oda için minimum besleme hava sıcaklığı + 15C, optimum +18'dir.
- L - saatte metreküp cinsinden hava akışı.
Yani, -38 ° C'lik bir minimum dış ortam sıcaklığı ile, + 18 ° C besleme havası sıcaklığı ve 825 m3 / saat tüketim, ısıtıcının hesaplanan gücü 0.336 * (38 + 18) * 825 = 15523.2 watt olacaktır.
Sonuç
Yukarıdaki tekniklerin ve formüllerin okuyucuya faydalı olacağını umuyoruz. Bu makaledeki video, farklı durumlarda ventilasyon hesaplamanın nasıl yapılabileceği hakkında ek bilgi sunacaktır.
İyi şanslar!
