Havalandırma için bağlantı elemanları - tipleri ve

16-03-2018
Havalandırma

Bir evin veya apartman dairesinde havalandırma sisteminin düzenlenmesi, hava kanalları için üç seçenek kullanabiliriz - sert, yarı esnek ve esnek. Metal, plastik ve polimerlerdir. Duvara veya tavana monte edilmek üzere, havalandırma için özel tutturucular geliştirilmiştir, bu da bizim makalemiz olacaktır.

Ayrıca, bunun nasıl gerçekleşeceğine dair net bir örnek göstereceğiz.

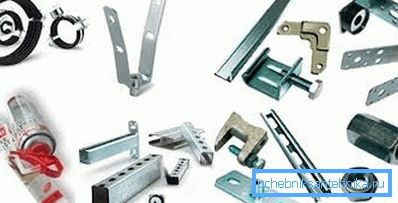

Havalandırma donanım ventkanal güvenliğini sağlar

Kanal tutturma

Havalandırma kanalları yatay ve dikey düzlemde farklı şekillerde sabitlenebilir. Çok nadiren eğimli bir konumda bulunurlar.

Sabitleme için özel sabitleme elemanları kullanın. Kurulum yöntemleri, hava kanalının şekline ve boyutlarına bağlıdır.

yatay

Havalandırma kanallarını tuğla (betonarme) duvarlara veya kolonlara monte ederken, metal köşeli parantezler bir kare şeklinde kullanılır. Köşe kaplamaları kullanılarak yüzeye gömülürler.

Çıkıntılı kısımdaki braketler, hava kanalının süspansiyonu için bir açıklığa sahiptir.

Duvardan çıkan tahtaların boyutları ve yüzeye gömülme uzunluğu kanalın boyutlarına bağlıdır.

  1. Havalandırma kanalları, köşebentler, dikmeler, metal levhalar ile güçlendirilmiş beton kolonuna bağlanır. Kolona dübel ile bir çelik levha yapıştırılır, bunun üzerine bir köşe ve bir dikmenin üzerine vidalanması gerekir.
  2. Hava kanalı, kelepçeler ve çapraz kirişler ile metal kolonlara köşeli parantez yardımıyla beton panele sabitlenir.
  3. Hava boruları I-kirişlere çelik veya demirden yapılmış braketlerle tutturulmuştur.

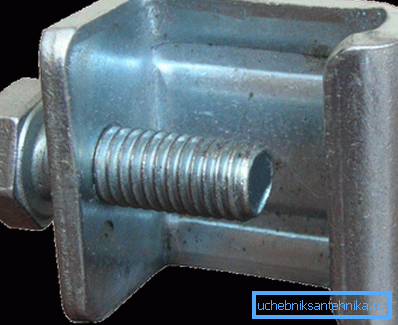

Kelepçe - havalandırma için güvenilir bağlantı elemanı

dikey

1 m'ye kadar kesite sahip yuvarlak bir hava kanalı, aşağıdakileri içeren bir destek yardımıyla bir tuğla duvara tutturulmaktadır:

  • metal konsolu;
  • özel astarlar;
  • kelepçeler - çelikten ve köşeden.

Yuvarlak hava kanalları, bir metal plakaya ve 2 yarım kelepçeye kaynaklanmış konsollardan oluşan bir brakete sahip bir betonarme kolonuna tutturulmuştur. Havalandırma kanalının montajı tamamlandıktan sonra ikincisi cıvatalanır.

İpucu: Havalandırmayı bir duvar veya direğe sabitlemek mümkün olmadığında, tavan kullanılarak monte edilebilir.

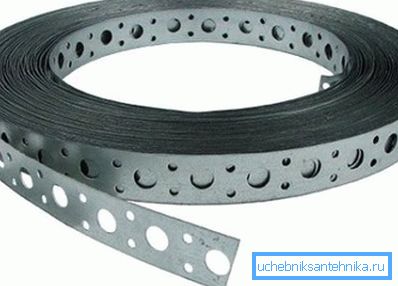

Fotoğrafta - havalandırma kutusunun süspansiyonu için delikli bant

Havalandırma kurulum

Aşağıdaki talimat, her şeyi doğru bir şekilde nasıl yapacağınızı söyleyecektir:

yatay
  1. Kanalın geçeceği alanı inceleyin.
  2. Bağlantı elemanlarını duvarlara ve sütunlara takın.
  3. Asansörü işaretlere takın ve hava kanalı detaylarını taşıyın.
  4. Tek tek elemanları bloklara takın ve süspansiyonun gerçekleştirileceği kelepçelerle sabitleyin.
  5. Flanş bağlantı elemanları kullanarak hava kanalları takın.
  6. Montaj ve tüm havalandırma sisteminin duvarlara ve sütunlara önceden hazırlanmış olan elemanlara sabitlenmesi ile devam edin.
  7. Havalandırma bölümünün kurulumunu ve bağlantısını binadaki mevcut bloklara kontrol edin.
  8. Aksesuarları çıkarın ve monte edilen sistemin çalışmasını kontrol edin.
dikey
  1. Bağlantı elemanlarını takmak için gerekli alanları işaretleyin.
  2. Onları takın ve gelecekteki kanalın parçalarına yol aç.
  3. Braketi sabitleyin, işlemi başlatmadan önce sistemi dış duvara kaldırın ve bloklayın.
  4. İnşaatı ayrı parçalardan streç işaretleri ile birleştirin.
  5. Özel bir şemsiye takın ve monte edilmiş parçayı kaldırın.
  6. Streç işaretleri ile hizalayın ve istenen konumda sabitleyin.
  7. Önceden kurulmuş olan parçaları birleştirin ve her şeyi emniyet altına alın.

İpucu: Havalandırmanın asma tavana monte edilmesi gerektiğinde, hava kanalı bağlantılarını monte etmeden önce hava dağıtım hatlarını kapatın, ardından asma tavanı monte etmek için hava dağıtıcılarını monte edin.

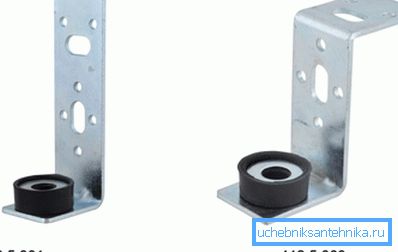

Dikdörtgen havalandırma kanalları için L ve Z şekilli bağlantı elemanları

Hava kanalı sabitleme yöntemleri

Havalandırma kurulumu aşağıdaki gibi gerçekleştirilebilir:

  1. L şeklindeki braketi uygulayın, fiyatı oldukça uygun. Vida veya vidalarla hava kanalı elemanlarını takın.
  2. Dikdörtgen bir hava kanalını, Z şeklinde bir braket kullanarak vida veya vidalarla tutturmak mümkündür.
  3. Çıtçıt ve profilleri kullanarak montaj:
  • havalandırma traverse dayanmalıdır;
  • dişli parçalar, yanal yer değiştirmeyi azaltır.

Genellikle bir lastik profil kullanın, ek olarak hava kanalının ses yalıtımını sağlar.

  1. Dairesel kesitli boruları sabitlemek için delikli bant kullanabilirsiniz. Bu, bir ilmek yardımıyla veya kavrama bölgelerindeki vidaya sabitlenerek yapılmalıdır. Bu yöntemin dezavantajı, gerekli bir sertlik olmamasıdır.

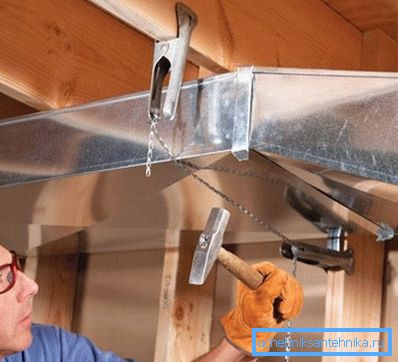

Kendi ellerinizle hava kanallarını tavana sabitleme

İpucu: 200 mm'den daha küçük çaplı borular için, delikli bantla aynı anda bir kelepçe de kullanıyorsanız, hava kanalının gürültü seviyesini azaltabilirsiniz.

  1. Montaj saplamaları ve kelepçeler için kullanın.
  2. Bazen, prefabrike bir deliğe sokulması gereken pirinç genişletme demirini kullanabilir ve saplamayı sıkabilirsiniz.

İpucu: Kanalları tavana tutturmak mümkün değilse, kelepçeli bir metal kirişin montajı için bir pim takılı olarak kullanın.

Havalandırma, malzeme ve demirbaşlar için aşağıdaki bağlantı elemanlarını uygulayın:

  • çeşitli şekillerin parantezleri;
  • profiller;
  • Piston kafası;
Crossheads kullanarak
  • Çıtçıt;
  • delikli bant;
  • hortum kelepçeleri;
  • kelepçeler;
  • kaldırma donanımı;
  • çelik köşeler;
  • sac demir;
  • metal çıtalar.

Sonuç

Havalandırma sisteminin güvenilir kurulumu sadece doğru bağlantı elemanlarını garanti edebilir. Bunu yapmak için çeşitli cihazlar, parçalar ve materyaller kullanın. Bu makalede, gerektiğinde nasıl kullanılmaları gerektiği ayrıntılı olarak anlatılmıştır.

Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
