Havalandırma için esnek hava kanalları: cihazın özellikleri

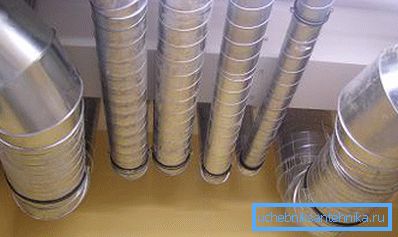

Bu yazıda, havalandırma için esnek hava kanalları, nasıl ve ne yaptıklarından ve kullanım özelliklerinin nelerden bahsedeceğiz. Ürünün konusu, endüstriyel sistemlere ek olarak, mutfaklarda ev ekstrelerinin montajında ​​esnek havalandırma kanalları kullanıldığından, büyük ilgi görmektedir.

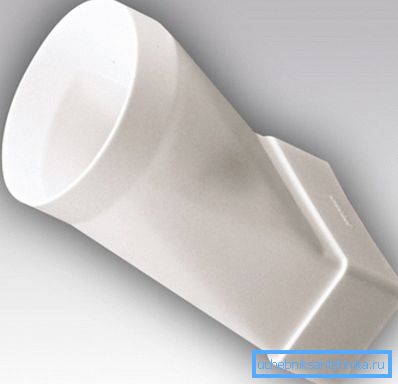

Geniş çaplı yuvarlak ve dikdörtgen kanalların satışa sunulmasına rağmen, esnek boru kullanma ihtiyacı daha az ilgili olmayacaktır. Popülerliğin nedeni, yüzeyin bazı rahatsız edici kısımlarındaki zor kanalın kurulamamasıdır.

Yine, çok sayıda çıkıntılı bölümleri olan bazı yüzeylerde, çok sayıda eklem ile rijit bir yapı oluşturmak basitçe kârsızdır. Çoklu muslukların kullanımı, yüksek derecede sıkılık ve operasyonel güvenilirlik ile karakterize edilen esnek bir borunun satın alınmasının yerini alabilir.

Ana çeşitleri

Şu anda havalandırma için esnek metal ve plastik hava kanalları üretilmektedir. Her iki ürün kategorisi de ev tipi egzoz havalandırma sistemlerinin yapımında kullanılmaktadır. Bu türlerin cihazının özelliklerini daha ayrıntılı olarak ele alalım.

Plastik kanallar aşağıdaki polimerik malzemelerden yapılmıştır:

• Çelik spiral takviyeli polivinil klorür (PVC), nispeten pürüzsüz bir iç yüzeye sahip kanalların üretimi için kullanılır.

Esnek PVC kanalları tam otomatik ekipmanlarda ekstrüzyon ile üretilir ve bu nedenle nihai ürünün fiyatı nispeten düşüktür.

PVC kanalları aşınmaya karşı dayanıklı değildir, aynı zamanda tamamen şeffaftır ve bu nedenle ahşap endüstrisindeki cihaz davlumbazları için en iyi seçimdir. PVC ürünlerinin çapı 16-200 mm boyut aralığıyla sınırlıdır.

Önemli: Polivinil klorid hava kanallarının önemli bir dezavantajı düşük sıcaklıklara karşı düşük dirençli olduğundan, ısıtma sistemiyle kombine edilen giriş sistemlerinde kullanılamaz. Ayrıca, bu tür ürünler, sıcaklık + 5 ° C'nin altına düştüğünde, eski esnekliklerini kaybeder ve kırılgan hale gelir.

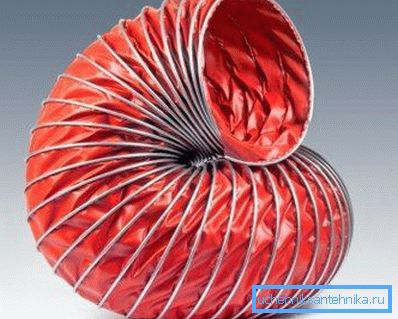

• Çelik spiral takviyeli Viniuretan, metal bir spiral ile birlikte bir polimer bandın kaynak prensibi üzerine hava kanalları üretimi için kullanılır.

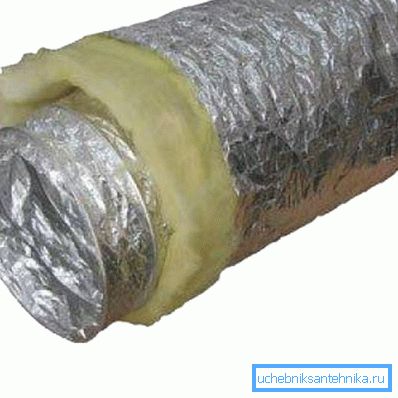

Bu kanalların avantajı, mekanik deformasyonlara ve son derece düşük gürültü derecesine karşı yüksek dirençlidir. Bu tip havalandırma kanalı en esnektir. Örneğin, bir ürün bütünlüğünden ödün vermeden bir düğüme bağlanabilir.

Yüksek mukavemet ve ebat çeşitliliği nedeniyle, bu esnek hava kanalları hem havalandırma inşası hem de klima sistemlerinin bağlanması için kullanılabilir.

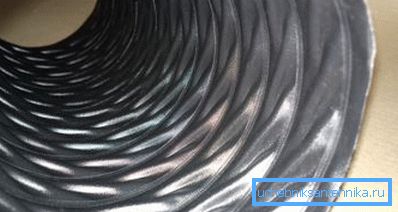

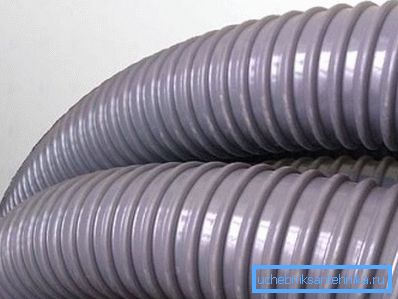

• Çelik spiral takviyeli poliolefin veya poliüretandan (PU) yapılmış hava kanalları ortalama dayanımı gösterir. Ürünler yerli özler cihazında kullanılabilir. Bu tür ürünlerin önemli bir dezavantajı, nervürlü iç yüzeyin düşük aerodinamik olmasıdır.

Önemli: İç duvarların düzgün olmayışı nedeniyle, bu malzemeler kullanılarak yapılan hava kanallarının, düzgün bir iç yüzey ile muadillerinden daha fazla bloke olma olasılığı daha yüksektir.

Metal ürünler aşağıdaki kategorilerde sunulmaktadır:

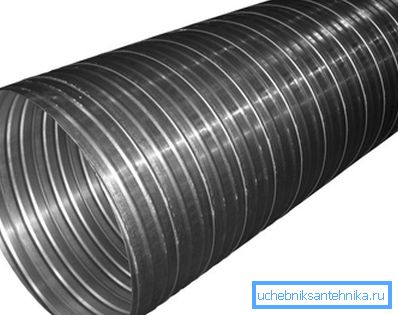

• Havalandırma için çelik hava kanalları çelik sacdan üretilir, bantlara kesilir. Bant bir spiral şeklinde şekillendirilir, bundan sonra kütükten tek parçalı bir boru üretilir.

Bu tür tasarımlar, yüksek mukavemetli büyük bir ağırlık ile ayırt edilir. Daha fazla dayanıklılık için çelik, üretim işinin başlamasından önce galvanizlenir.

• Havalandırma için alüminyum hava kanalları ayrıca yuvarlak bir borunun oluşturulduğu metal şeritten yapılmıştır. Ortaya çıkan kaburgalar bir katlama kilidi ile birbirine bağlanır.

Bu tür ürünler, sıkılığa zarar vermeden neredeyse doğru bir açıda bükülebilir. Dahası, alüminyum ürünleri ve bunların çelik muadilleri de -30 ° C ile + 300 ° C arasındaki sıcaklık aralığında etkili bir şekilde kullanılmaktadır.

Önemli: Esnek metal kanallar çoklu kullanım için en iyi çözüm değildir. Havalandırma kanalı monte edilmiş ve gerekli formu alırsa, daha sonra düzeltmek istenmez.

Esnek havalandırma kanallarının çalışması

Metal havalandırma kanalları için TU 36 736 93'e uygun olarak, bu ürünler çeşitli endüstriyel alanlarda, konut ve kamu binalarının düzenlenmesinde vb. Kullanılır.

Modern teknolojiler, bu tür boruların sadece esnek değil aynı zamanda hava geçirmez olmasını da mümkün kılmaktadır. Artan işlevsellik ve talebe rağmen, esnek kanalların fiyatı, katı analogların maliyetinden çok daha yüksek değildir.

Bu ürünlerin çalışma verimliliğini sağlayan önemli bir durum, kurulum işinin doğruluğudır. Ayrıca, iç boşlukları tıkanıklıklardan zamanında temizleyerek hava kanallarının çalışmasının etkinliği sağlanabilir.

Esnek kanalların kurulumunun özellikleri nelerdir.

Kurulum işinin özellikleri

Viraj yaparken havalandırma için metal kanalların bağlanması, en uygun gerginliğin elde edilmesi için, ayarlanabilir dönme açısına sahip metal sert dirsekler kullanmalısınız. Diz, destek yapılarına sıkı bir şekilde monte edilmiştir ve bu nedenle, hattın dolaylı kesitleri üzerinde gerekli kanal gerginliğini sağlamak mümkündür.

Bu montaj teknolojisi şu avantajları sağlar:

• İç kovanın uygun şekilde gerilmesi nedeniyle kanalın iç yüzeyinin direncinin azaltılması.
• Bükme açısını 90-180 derece arasında ayarlama yeteneği;
• Sistemin çalışması sırasında havalandırma kanalının gerekli hareketlilik derecesinin korunması.
• Viraj alırken esnek bir kanalın sabitlenmesinin güvenilirliği.
• Esnek havalandırma kanalını dönme noktalarında kırma olasılığı düşük.

Önemli: Esnek kanalların kullanımı, yüksekliği 6 metreden fazla olan dikey yükselticilerdeki kurulumun kabul edilemezliği dahil olmak üzere bir dizi kısıtlamaya tabidir. Ek olarak, esnek kanallar ısı direnci, tasarım özellikleri vb. Gibi parametreleri dikkate almadan kullanılmamalıdır.

Kurulum kılavuzu aşağıdaki şartlara uygunluğu kabul eder:

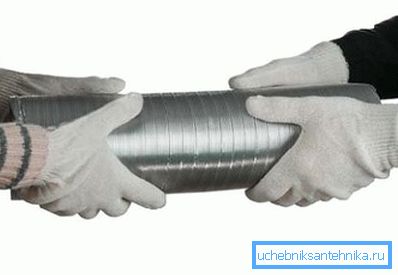

• Montaj çalışmalarına başlarken, dirsek ve basınç kayıplarını önlemek için iç kanal kolunu kendi ellerinizle tamamen germek gerekir.
• Fazla esnek borular kesilir. Havalandırma sistemini, kanalın ekstra uzunluğunu yedek olarak bırakmayın.
• Askılı braketler, ceketin dış çapının şeklini değiştirmeyeceği yeterli genişlik dikkate alınarak seçilir.
• Duvar yapılarının geçişi için, montaj ve sonraki çalışma sırasında esnek kanalın güvenliğini sağlayacak metal manşonları veya adaptörleri kullanacağız.

Kurulum çalışmaları aşağıdaki gibi yapılır:

• Havalandırma için esnek, sıcaklığa dayanıklı hava kanalları, metal makaslarla gerilmiş halde kesilirken spiral kısmı makaslarla ısırılır. Plastik kanallarla çalışırken, polimer kabuk keskin bir bıçakla kesilirken sarmal pense ile ısırılır.
• Bağlantı bir nipel tipi kaplin, alüminyum kendinden yapışkanlı bant veya mastik ile yapılır. Kanalın nozüle girişi en az 50 mm olmalıdır.
• Ekstra güç için bağlantı, naylon veya metal bağı sabitler.
• Yarı rijit kanalların montajı flanşlara takılarak ve vidalarla sabitlenerek gerçekleştirilir.
• Çalışmanın sonunda bağlantıların sıkılığını kontrol ediyoruz.

Sonuç

Artık havalandırma için PVC hava kanallarının ve metal muadillerinin ne olduğunu biliyorsunuz. Sonuç olarak, kullanılan hava değişim şemasının ihtiyaçlarını karşılayacak havalandırma kanallarının modifikasyonlarını seçebileceksiniz.

Bu makaledeki videoyu izleyerek daha yararlı ve bilgilendirici bilgiler bulabilirsiniz.
