Havalandırma için hava kanalları - görünümler, özellikler ve

Herhangi bir havalandırma sisteminin önemli elemanları uygun hava kanallarıdır. Ana görevi, odaya taze havanın akışını sağlamak ve atıkları uzaklaştırmaktır. Havalandırma sisteminin verimliliği, öncelikle boru çaplarının ve kanalların kesit alanının doğru hesaplanmasına bağlıdır. Bugün, havalandırma için yuvarlak hava kanallarının diğerlerinden nasıl farklı olduğunu, farklı malzemeler için hangi malzemelerin kullanıldığını ve nasıl kurulduğunu öğreneceksiniz.

Binalar için modern doğal ve mekanik havalandırma sistemleri genellikle egzoz havası kütlelerinin kaldırılması için sadece bir kanala sahiptir. Aynı zamanda, temiz hava, özel teknolojik açıklıkların yanı sıra, kapı ve pencere bloklarındaki sızıntılar ve çatlaklar ile engellenmeden akmalıdır.

Başka bir şey - taze hava akışı ve çıkış için tasarlanmış iki ayrı kanalın hesaplanması ve kurulması için gerekli olan tedarik ve egzoz havalandırma.

Kanal çeşitleri

Bugün, üreticilerin ürünlerini geniş bir yelpazede sunduğundan, havalandırma sistemlerinin parçalarını satın almakta zorluk yaşanmamaktadır. Bu nedenle, çoğu alıcı için fiyatları kabul edilebilir.

Bu nedenle, bir kanal seçerken, satın alındığı binanın tasarım özelliklerine dikkat etmeniz gerekir. Aşağıda, ekipmanların sınıflandırılmasının anlaşılmasına yardımcı olacak çeşitli kriterleri göz önünde bulundururuz.

dizayn

Hava kanalları olabilir:

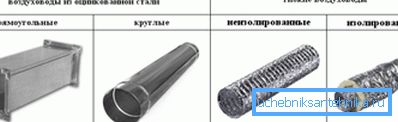

malzeme

Bugün, üretim için çeşitli malzemeler kullanılmaktadır:

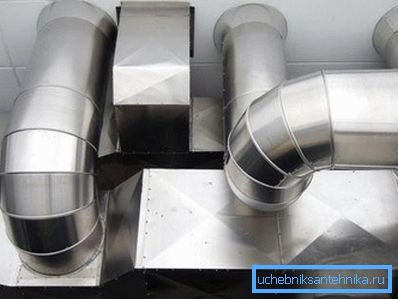

1. maden - paslanmaz veya galvanizli çelik, alüminyum alaşımları. Elemanlar çok dayanıklıdır, ateşe ve aşındırıcı oluşumlara katlanırlar. Kurulumları herhangi bir zorluğa neden olmaz, ürünlerin hizmet ömrü uzundur.

Bu kategorideki galvanizli çelik kanalların en düşük maliyeti, aynı zamanda alüminyum ve paslanmaz çelik, müşteriler için çok daha pahalı olacak. Bu galvanizli borulardan ürünler için ana talebi oluşturdu.

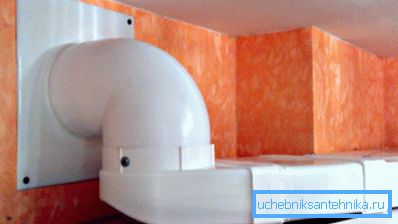

1. plastik, daha ziyade, düşük maliyetli ve düşük ağırlık ile karakterize edilen yüksek kaliteli polipropilen. Elemanlar aşınmaya dayanıklıdır, paslanmaz ve olabildiğince sıkıdır. Kurulum genellikle elle yapılır ve operasyon süresi birkaç on yıldır.

Bu ve diğer maddi avantajlar birçok tüketiciyi çekmektedir. Bu eksikliklerden, mekanik hasar ve yüksek sıcaklıklardaki zayıflıktan bahsedilmelidir.

1. Polimerlerden esnek yapılı, Çelik takviye ile donatılmış oluklu alüminyum-polimer levha. Bu tür hava kanalları, klasik rijit hava iletimli kanallar ve karşılık gelen şekillendirilmiş bileşenler ile aynı anda havalandırma sistemlerinde kullanılır. Dezavantajı, esnek boru hatlarının çalışmasına, diğer hava kanalı tiplerinden önemli ölçüde daha fazla olan çok fazla gürültü eşlik etmesidir.

Bölüm şekli

Klasik dikdörtgen ve yuvarlak olarak kabul edilir, ancak bir oval vardır.

Seçim, üzerinde anlaşılan projeye bağlıdır.

1. Yuvarlak olanlar dikdörtgen olanlardan daha fazla müşteri talebine sahipler. Bu konuda şaşırtıcı bir şey yoktur, çünkü kurulumu kolay ve havaya asgari aerodinamik direnci vardır.

Meme bağlantıları ve dış bağlantılar, şekillendirilmiş elemanların ve boruların birleştirilmesi için malzeme olarak kullanılır. Bu durumda "hava" sızıntısı oluşmaz, böylece devrenin tam sıkılığı hakkında konuşabilirsiniz.

1. Dikdörtgen hava kanalları birbirine ve şekilli parçalara birleştirilmiştir:

• flanşlar;
• shinoreykami;
• montaj açıları;
• enstantane.

Taksitleri tur ile kıyaslandığında biraz zordur ve en kötü aerodinamik performansa sahiptirler. Dikdörtgen hava kanallarının şüphesiz avantajı, özellikle alçak tavanlı odalarda, her türlü iç mekan ile mükemmel bir kombinasyon.

Hava borularının hesaplanması

Aşağıda bu zor konunun anlaşılmasına yardımcı olacak bir kılavuz aşağıdadır:

1. Havalandırma ağının, tesis alanı ve amaçlarını dikkate alarak genel bir şeması yapın. Saatte metreküp cinsinden gerekli hava değişimini hesaplayın.
2. İkinci aşama, borudaki hava kütlelerinin hareket hızının belirlenmesidir:

• doğal havalandırma - 1 m / s'ye kadar;
• zorla havalandırma - 3-5 m / s.

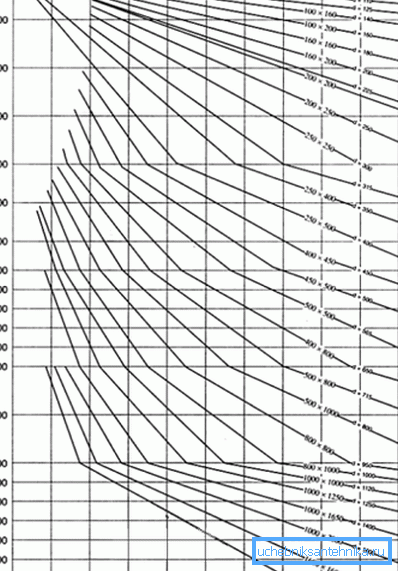

Hesaplama için uzmanlar tarafından hazırlanan özel diyagramların kullanılması en uygunudur. Yardımları ile, kanalların iç bölümünün çapının hesaplanması, elde edilen sonuçlara göre belirlenir.

Örneğin, 300 m'lik bir hava değişim hacmi ile suni havalandırma için³/ h ve hava akış hızı 3 m / s, havalandırma kanalı en uygun çapı 150 mm ise, dikdörtgen - 100 mm x 200 mm.

Hava kanallarının montajı

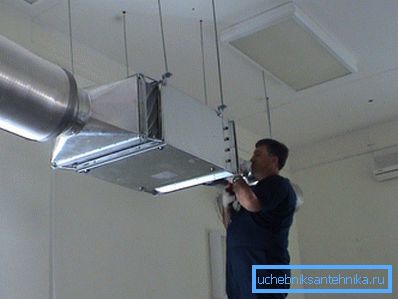

Hava ileten boruları monte ederken önemli olan, yalıtılmış veya yalıtılmış olmaları gerekliliğidir. Havalandırma kanallarının bu şekilde ek izolasyonu, kondensat oluşumunu engelleyerek, ventilasyonun uzun süre ve hatasız çalışmasını sağlar.

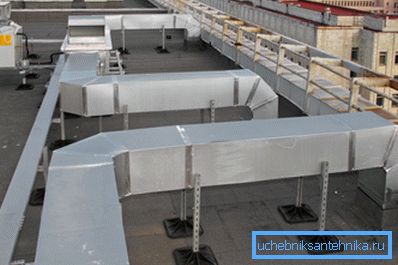

İpucu: Havalandırma borularının ısı yalıtımı, binanın dışına veya ısıtmasız bir odaya monte edilirken gereklidir.

İkinci önemli karar, iş ve konut alanlarında, özellikle bir yatak odası veya çocuk odasında bulunan havalandırma kanallarının yalıtımıdır.

Sistem desibellerini azaltmaya yardımcı olmak için aşağıdaki kuralları kullanın:

• büyük çaplı boruların veya kalın duvarların probleminin çözülmesine yardımcı olacaktır;
• Havalandırma sisteminin çalışması sırasında gürültüyü en aza indirmek için özel malzemelerle bitirme boruları, ayrıca odalarda sessizlik sağlar;
• Fanlar ve amortisörler gibi havalandırma ekipmanı için titreşim izolasyonunu kullanın.

Sistemin etkinliği büyük ölçüde düzenli temizliğine bağlıdır. Çoğu zaman, hepsini veya bileşenlerini sökmeye gerek yoktur.

İpucu: mekanik veya kimyasal yöntemlerle temizleyin. Bunlardan ilki, vakum pompaları ve hidro-mekanik cihazların kullanılmasını, ikincisi ise özel aerosollerin kullanımını kapsamaktadır.

Sonuç

Havalandırma sisteminin bir ev veya apartman dairesine kurulması ile ilgili bir karar verdikten sonra, hava kanallarının hesaplanması, seçimi ve kurulumuyla ilgili olarak sorumlu ve dikkatli bir şekilde hareket etmelisiniz, çünkü bunların çalışması gelecekte onlara bağlı olacaktır.

Havalandırma için hava kanalları görünmez ve sorunsuz olacaktır veya çalışma sırasında ihlal edilen diğer sorunları çözmeniz gerekecektir.

Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
