Havalandırma için shiber: cihaz, kullanım amacı,

Ne tür bir fikstür havalandırma kapısıdır? Ne için kullanılır? Kapı neyi içeriyor ve havalandırma kanalına nasıl uyuyor?

Ne değiştirebilir? Bu soruları cevaplamaya çalışalım.

Nedir o

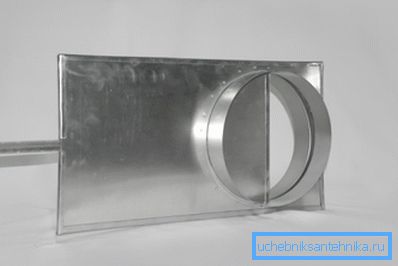

Havalandırma kanalını ayarlamak ve kapatmak için en basit valf bizden önce. Galvanizli çelik sacdan imal edilen, milimetre kalınlığındaki yassı bir supaptır.

Valf, kapının boyutuna bağlı olarak, iki tip kılavuz boyunca hareket edebilir:

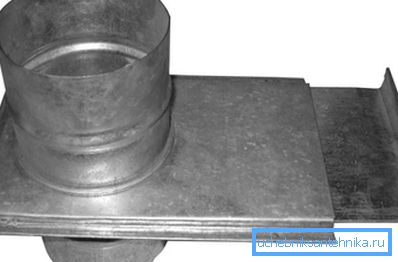

• Kanal cebinde küçük bir kanal (yaklaşık 250 mm'ye kadar) ile.

• Daha yüksek kapasiteye sahip kanallarda, valf bir çift köşeyle sabitlenir. Bu tür kılavuzların kirden temizlenmesi daha kolaydır; dahası, valfi açıp kaparken biraz daha az direnç oluştururlar.

Not: kılavuzların tipine bakılmaksızın, vana kanalı sıkıca kapatmaz ve açık konumda kaçakların tamamen yokluğunu sağlamaz. Sonuç olarak, kapı yangın veya acil durum havalandırması için bir valf olarak kullanılamaz.

sınıflandırma

Havalandırma sistemleri için kapak vanaları nelerdir? Hangi işaretlerle sınıflandırılabilirler?

Kanal şekli

Tipik bir endüstriyel kanal yuvarlak bir şekle sahiptir. Nedeni basit: yuvarlak kesit, minimum çevreye sahip maksimum bir alana sahiptir. Sonuç olarak, sabit bir duvar kalınlığında, belli bir verime sahip bir kanalın metre başına fiyatı minimumdur.

Biraz daha az kullanılan dikdörtgen kutular.

Onlar ne için?

• Bu durumda, ısıtılmış hava sağlayan ısıtıcıları kurmak çok daha kolaydır. Bunların çoğu kare veya dikdörtgen şeklindedir: Dairesel kesitli su ısıtıcılarının üretimi sadece teknolojik değildir.
• Dikdörtgen kanalın, yanlış bir tavanın ya da sahte bir duvarın arkasına saklanması daha kolaydır. Yuvarlak ile aynı bölümde, daha az depolama alanı işgal edebilir.

Tahmin edebileceğiniz gibi, her iki tipte hava kanalları için sürgülü vanalar üretilmektedir. İlk durumda, daha sonraki sıkıştırma ile soketlere monte edilirler; ikinci olarak, flanşlı bağlantılar kullanılır.

Kanalın eksenine olan açı

Tipik bir geçit valfi, uzunlamasına eksene 90 derecelik bir açıda keserek kanalı kapatır. Nispeten düşük hava akış hızlarında bile, türbülansa neden olan kısmen kapalı bir valf, güçlü bir gürültü kaynağı haline gelir. Bu yüzden çapraz kanalı ayarlamak için kullanılmaz.

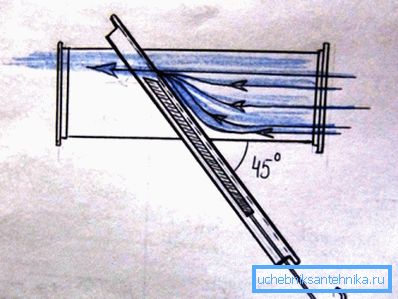

Bununla birlikte, pnömatik taşımacılık sistemlerinde, çoğu zaman, kanalın açıklığının kısmi bir kısıtlamasına ihtiyaç duyulmaktadır. Bu durumda, 45 derecelik bir açıyla akış boyunca kesen bir eğik kapı kullanılır.

Şekli tek bir taşla iki kuşu öldürmenize izin verir:

• Engel üzerindeki daha az türbülans nedeniyle gürültü seviyesi önemli ölçüde azaltılmıştır.

• Kanal kapasitesinin daha hassas bir şekilde ayarlanması mümkün hale gelir: Valfin sabit bir miktarla değiştirilmesi, yaşam kesiminde daha küçük bir yüzde değişimi anlamına gelir.

montaj

Kapı havalandırma valfini kendi ellerinizle nasıl monte edebilirsiniz? Daha doğrusu, bağlantıyı mühürlemek ne? Talimat, SNiP 3.05.01-85 Dahili sıhhi ve teknik sistemlerde oldukça belirgindir.

Flanşsız bağlantı

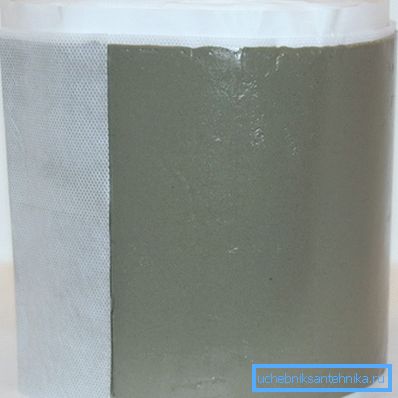

Ek olarak, sızdırmazlık contalarının silikon contalarla sızdırmazlığı sağlanır. SNiP kullanımlarını yasaklamamaktadır: önerilen malzemeler listesinden sonra, bu listeye dahil edilmeyen sızdırmazlık yöntemlerini kullanma olasılığını belirtir.

 Flanş bağlantısı

Flanş bağlantıları için SNiP, özellikle montajın bazı özelliklerini şart koşar.

• Hava kanalını sabitleyen süspansiyon veya destek flanşa düşmemelidir.
• Tüm cıvatalar flanşın bir tarafında bulunmalıdır.

• Flanş yatay ise, cıvatalar üstünde olmalıdır, somun altta olmalıdır.

Yorum: Bu öneri, genel güvenlik ile ilgilidir. Bir cıvata bir somundan daha ağırdır ve bir yükseklikten düşürülürse daha ağır yaralanmalara neden olabilir.

alternatifleri

Bunlar, hem işlevlerde hem de cihazda farklı olan çok sayıda damper ve valf içerir.

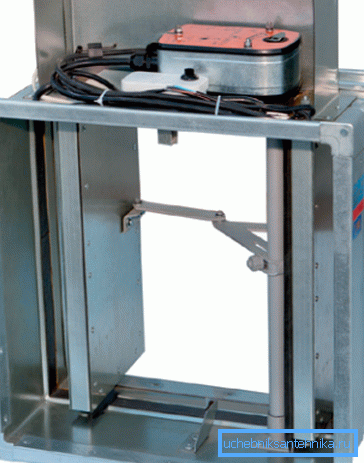

Yangın vanaları, yangın durumunda doğal veya zorla havalandırmayı hemen durdurmak ve tam tersine, insanların tahliye yollarına büyük miktarda hava sağlamak için tasarlanmıştır.

İlk konuma bağlı olarak, vanalar ayırt edilir:

• Normalde açık;
• Normalde kapalı;
• Çift eylem.

Vana aktive etmek için kullanılabilir:

1. Solenoid ve geri tepme kombinasyonları. Solenoid valfi açabilir; kapat; dönüş yayına karşı koyan açık ve kapalı pozisyonda tutun; Kilidin çalışmasından sorumludur, valfi serbest bırakın.
2. Baharla doldurulabilir eriyen kilit. Böyle bir çalışma şemasına sahip vanalar ucuzdur, ancak sadece tek bir harekete geçirme yeteneğine sahiptirler.
3. Motor ve şanzımanlı servo.

Buna ek olarak, eğik kapılar yerine, manuel veya elektromekanik aktüatörlü kısma valfleri yaygın olarak kullanılmaktadır.

Sonuç

Yeni tip havalandırma ekipmanı ile tanışmamızın gerçekleşeceğini kabul edeceğiz. Her zamanki gibi, bu makaledeki video okuyucuya ek konu bilgisi sunacaktır.

İyi şanslar!
