Havalandırma iklimlendirme ve ısıtma. binanın iklim

Bir evde yaşamanın rahatlığı birçok etkene bağlıdır: hava sıcaklığı, saflığı, nem seviyesi, vb. Gerekli koşulları sağlamak için, ısıtma + havalandırma ve iklimlendirme (kısaltılmış C-O-K) mühendislik sistemleri tasarlanır. İç mekan iklimine ve insanların güvenliğine ve binanın bütün olarak verimliliğine bağlı olarak tasarım ve kurulumunun ne kadar iyi yapıldığına bağlıdır.

Yaşam koşullarının özellikleri

Mikroklimat, birçok farklı parametre içeren toplu bir terimdir. Her birinin boyutu keyfi olarak belirlenmez, ancak bir veya başka bir düzenleyici belge (GOST, DBN, TKP, vb.) Tarafından giderilir.

Özellikle bir kişinin konforu değil, aynı zamanda sağlık durumu da onlara bağlı olduğundan, havalandırma + ısıtma ve iklimlendirmedir.

İç mekan iklimini belirten göstergeler şunları içerir:

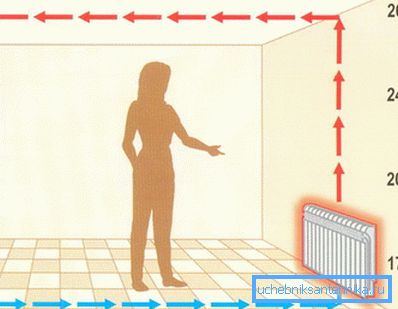

1. Hava sıcaklığı. 20 ila 22 santigrat derece arasında olmalıdır. Bu işaretlerin üstündeki ve altındaki göstergeler insan fizyolojisini olumsuz yönde etkiler.

Paket iklimlendirme + havalandırma ve ısıtmanın sorunsuz çalışması için, odadaki sıcaklık kontrol cihazlarının ve sıcaklık sensörlerinin takılması gereklidir, bu da en konforlu koşulları elde etmek için ekipmanın çalışma parametrelerini değiştirebilir.

1. nem. Bu gösterge genellikle% 40-60'a eşittir. Havalandırma + klima ve ısıtma, su buharı yüzdesini düzenlemek için sadece yardımcı bir rol oynar. Önceki durumda olduğu gibi, özellikle mutfak ekipmanı ve sıhhi tesisatın monte edildiği odalarda özel düzenleme ekipmanı gereklidir. Genellikle odada artmış nemin sebebidir.
2. Hava temizlik. İnsan vücudunun tuhaflığı, solunan havanın bileşimine çok hassas olmasıdır. Ve biz hem asılı parçacıklar (toz ve döküntü) hem de kimyasal kirleticiler hakkında konuşuyoruz.

Bu nedenle kapsamlı bir klima ve ısıtma sistemi (özellikle konveksiyon ısıtma veya havalandırma yöntemi kullanıldığında) havayı filtreleyen elemanlarla donatılmalıdır. Bu, geleneksel köpük filtreler veya kimyasal tesislerde kurulu karmaşık sistemler olabilir.

Temizliği izlemek ayrıca odadaki insanları, sağlığa zararlı olan kirliliklerin (karbon monoksit veya karbon dioksit, flor, klor, vb.) Görünümü konusunda uyaran sensörler kullanarak gerçekleştirilir.

1. Kompozisyon ve hava sıcaklığı eşitliği. Binalarda hava kütlelerini karıştıran cihazlar olmadan ısıtma ve klima sistemi yapılamaz. Bu olmadan, rahat bir mikro iklim sağlamak mümkün değildir, çünkü odalarda her zaman çok soğuk veya aşırı ısınmış havanın yerel bölgeleri oluşacaktır.

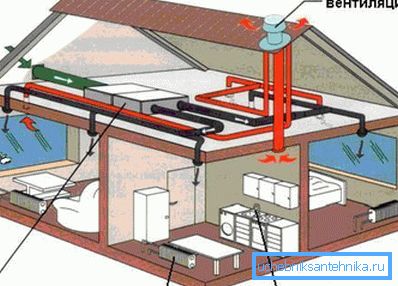

Hava kütlelerini dolaşan ekipman genellikle bir havalandırma sisteminin parçasıdır. Ek olarak, uygun şekilde tasarlanan mühendislik ağları, sıcaklık ve yoğunluk farkı nedeniyle ortaya çıkan doğal konveksiyon oluşur.

Sistemlerin etkinliğinin büyük ölçüde cihazlarının koordineli çalışmasına bağlı olduğu bir kez daha vurgulanmalıdır. Bu, kazanların veya ısıtıcıların kullandığı yakıt miktarını önemli ölçüde azaltmanın yanı sıra klimaların çalışması için gerekli olan elektrik tüketimini azaltmaya olanak sağladığından verimliliği etkiler.

Dikkat edin! SNiP (DBN) tarafından verilen çeşitli amaçlar için binaların ve yapıların inşaatı için talimatlar da sıkı yangın koruma gereksinimleri oluşturur. Tüm mühendislik ağları - ve havalandırma sistemleri - ve klima - ve ısıtma - bunlara uymalıdır.

Bina iklim sistemlerinin tasarım özellikleri

ısıtma

İç ortam havasının havalandırılması ve soğutulması doğal bir şekilde düzenlenebilirse, o zaman konutları ve daireleri ısıtmak için özel ekipman kullanmak gerekir.

İpucu! Özellikle özel evler ve evlerdeki ısıtma sistemlerinin çoğunun kurulumu oldukça zordur, bu nedenle tasarım ve mühendisliğini uzmanlara emanet etmek tavsiye edilir. Bununla birlikte, işin parametrelerini özel elektronik paneller veya mekanik kontroller kullanarak kendi ellerinizle kontrol edebilirsiniz.

Şu anda, evleri ve daireleri ısıtmak için kullanılabilecek birkaç temel ekipman türü vardır:

1. Dalga ısısı yayılan cihazlar. Bunlar klasik radyatörleri, kızılötesi cihazları ve tavan filmlerini, elektrikli ısıtıcıları, odun sobalarını ve benzerlerini içerir. Bu yöntemin özelliği, termal radyasyona bağlı olarak ısıtılan havanın değil, odanın içindeki nesnelerin olmasıdır. Tarif edilen ısıtma düzeni çok ekonomik ve verimlidir.

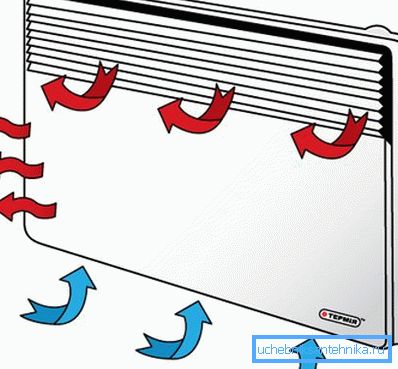

2. Konveksiyon cihazları. Bunlar, odadaki ısıtılmış ve soğuk havanın doğal dolaşımının (sirkülasyonu) sağlandığı özel bir ısı eşanjörüne sahiptir. Bu ekipman düşük bir atalete sahiptir, çünkü genellikle yardımcı olarak kullanılır.

1. Hava ısıtıcıları. Özel üniteler, kasanın bir tarafından havayı emen ve diğeriyle dışarı fırlayan bir fan ile donatılmıştır. Özel spirallerden geçerek, hava kütlesi ısınır, bu nedenle odanın içindeki sıcaklık artar.

İkinci ve üçüncü kategorilerin cihazları daha verimlidir, ancak operasyonlarının fiyatı daha yüksektir. Operasyon için elektrik ihtiyacı var. Ayrıca, süreçte gürültü yapıyorlar.

Binaları verimli bir şekilde ısıtmak için, mühendislik ağlarını tasarlarken ek önlemlerin alınması için tavsiye edilir:

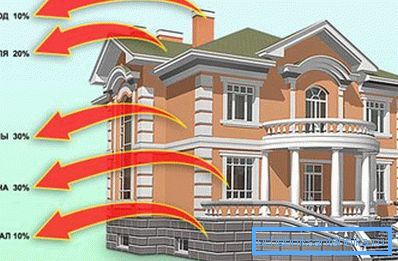

• ısı kayıplarını azaltmak için binanın duvar, zemin, pencere, tavan ve diğer yapısal elemanlarının yalıtımı;
• ısı geri kazanımlı bir cebri havalandırma sisteminin kurulması, caddeden gelen taze havanın dışarı giden hava akımları tarafından ısıtılması, iletişimlerin daha verimli hale getirilmesi;
• İklim ağlarının çeşitli mekanizmalarının eylemlerini koordine ederek, sensörlerin ve kontrolörlerin kurulumu.

havalandırma

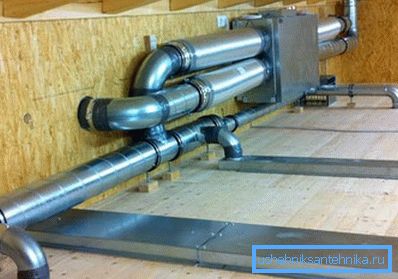

Ticari bina ve konut binalarının havalandırma sistemleri arasında, caddeden taze hava girişi sağlayan, hareketlerini tesis içinde organize eden ve kirli hava kütlelerini temizleyen ekipman bulunmaktadır.

Bunlar şunları içerir:

• elektrikli fanlar;
• hava kanalları;
• hava geri kazanım sistemleri;
• filtreler ve diğer isteğe bağlı aygıtlar.

Mühendislik ağlarını tanımlayan çok sayıda çeşit vardır ve bunlar birbirinden farklı kriterlerle ayrılır:

1. Hava akışını düzenleme yöntemi:

• doğal hava kütleleri evin içindeki ve sokaktaki sıcaklık farkından dolayı hareket eder;
• zorla - hava akışı fanların yardımı ile organize edilir.

1. Hava hareketinin yönü:

• hava kaynağı - hava kütleleri infiltrasyondan (bina yapılarındaki çatlaklardan ve gözeneklerden sızma) veya özel olarak donatılmış pencere eşikleri veya pencere kanallarının yardımıyla akabilir;
• egzoz - bu durumda, teknik zemine veya evin çatısına bakan bir veya birkaç dikey maden kullanılır;
• karmaşık - çeşitli hava kontrol üniteleriyle (filtreler, ısıtıcılar, soğutucular) donatılmış çeşitli görevleri aynı anda gerçekleştirir.

1. Uygulama alanları:

• yerel - çoğu zaman bu tip havalandırma endüstriyel tesislerde kullanılır ve işyerinde (örneğin, mutfak davlumbazındaki) toz ve kirliliklerden havanın temizlenmesine hizmet eder;
• general - bir apartman dairesinin, evinin veya binanın bir bütün olarak havalandırmasını gerçekleştirir.

1. Tasarım özellikleri:

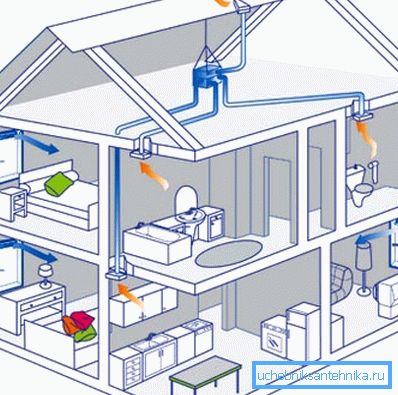

• Hava kanalları ile - bu durumda, her bir odadaki emme girişinden ayrı bir hava kanalı girer, diğer ucu ortak havalandırma odasına veya çatıya gider;
• hava kanalları olmadan - kapak hemen merkez şafta bağlanır (bu tip havalandırmalar şehir dairelerinde geçerlidir).

Dikkat edin! Görünmeyen önemsizliğe rağmen, havalandırma en önemli mühendislik ağlarından biridir. Odalardaki sıcaklığa, havanın temizliğine ve neme bağlıdır.

soğutma

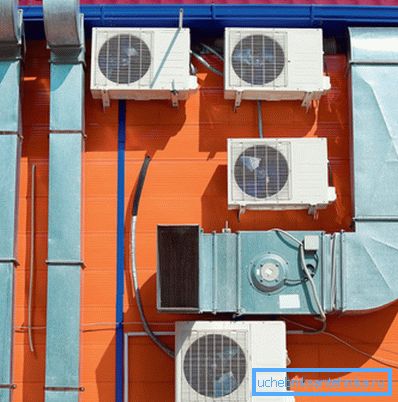

Çoğu zaman, klima sistemi kurulum sırasında ve işletme sırasında en pahalı mühendislik ağlarından biridir. Ancak hava kütlelerinin etkili bir şekilde soğutulmaması durumunda, odalarda herhangi bir rahatlık düşünülmemelidir. Bu, özellikle çok sayıda insanın ve ekipmanın bulunduğu endüstriyel veya ticari binalar için geçerlidir.

Önceki durumlarda olduğu gibi, en yüksek verimlilik ve maliyet etkinliği, ancak sıcaklık sensörlerinden elde edilen verilere dayanarak, insan katılımı olmaksızın belirli bir çalışma modunu sürdürmenize izin veren otomatik sistemler alır ve yüklerseniz elde edilebilir.

Modern klimaların yardımıyla, aşağıdaki hava parametrelerini başarıyla ayarlayabilirsiniz:

• dolaşım oranı;
• sıcaklık;
• nem seviyesi;
• kirlenme seviyesi.

Müşteri çeşitli farklı soğutma sistemlerinden birini seçebilir:

1. Ev ve üretim. Bunlardan ilki evler ve apartman dairelerine, ikincisi ise atölyelerin ve ticaret odalarının soğutulması için kullanılmaktadır. Sadece fiyat olarak değil, aynı zamanda güç ve kullanım kolaylığı bakımından birbirlerinden farklıdırlar.
2. Yerel ve merkezi. Bireysel soğutucular, havanın soğutulduğu ve temizlendiği aynı odaya monte edilir.

Merkezi olanları hava sıcaklığının düştüğü büyük bir bloktur. Ardından hava kanalları yardımıyla bu hava kütleleri odalardan dağıtılır. Özel elektronik paneller kullanılarak her odada mikro iklimi ayrı ayrı düzenlemek mümkündür.

1. Sabit ve taşınabilir. Çeşitlerden biri, bir odadan diğerine kolayca ve oda içinde herhangi bir yere yerleştirilebilir. İkinci tip - sabit klimalar - bir kez monte edilir, daha sonra konumu değiştirmek için tam sökme gereklidir.
2. Devridaim ve doğrudan akış. İlk durumda, hava kütleleri kapalı bir döngüde akar. Bu, elektrik maliyetlerinden önemli ölçüde tasarruf edebilir, ancak hava “yapay hale gelir. Direkt akışa gelince, bu tür klimalar, havayı sokaktan emer ve soğutur, ve egzoz havalandırma kanalları içinden çıkarılması gerçekleşir.

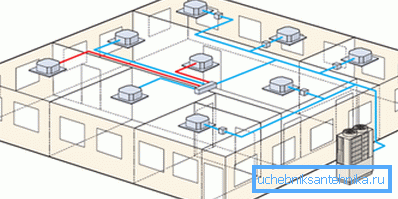

3. Tek veya çok kezli. İlk çeşitliliğin tasarım özellikleri başlıktan açıkça anlaşılmaktadır. Çok bölgeli klimalar, soğutulmuş havayı birkaç odaya dağıtmanızı sağlar. Yönetim ayrıca ayrı olarak gerçekleşir.

Temel olarak, bu tür sistemler endüstriyel ve ticari tesislerde kurulmuştur.

Şimdi aşağıdaki tipte ev tipi klimalar bulunmaktadır:

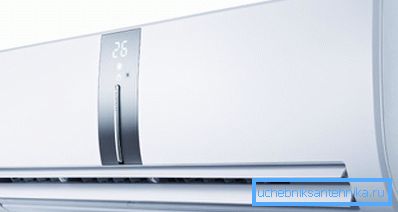

• bölünmüş sistemler;
• pencere soğutucuları;
• kat modelleri;
• çatıda yüklü;
• soğutucular ve finkoli.

Sonuç

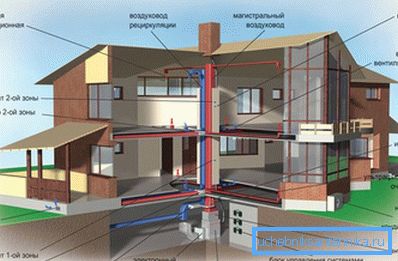

Rahat bir kapalı mikro iklim, yalnızca iklim mühendisliği ağlarının entegre çalışmasıyla yaratılabilir: havalandırma, ısıtma ve hava soğutma. Ancak, bir apartman dairesinde rahatça yaşamak için su kaynağı, kanalizasyon, telefon, internet, televizyon vb. Konut düzenlemeleri hakkında daha fazla bilgi için, dikkatinize sunulan videoya bakın.
