Havalandırma kapağı: amaç, tasarım özellikleri, çalışma

Havalandırma veya gaz kelebeği valfleri için damper vanaları, havalandırma kanallarındaki hava akışını düzenlemek ve dağıtmak için tasarlanmıştır. Bu, sistemi bir bütün olarak ve tek tek parçaları yapılandırmak ve kontrol etmek için ana yollardan biridir. Cihazın ve gaz kelebeği valflerinin özelliklerini anlatacağız.

Havalandırma kanalları için gaz kelebeği vanaları

cihaz

Havalandırma için hava damperi, üzerinde bıçak veya bıçak sisteminin kurulu olduğu kanal bölümünün şeklini takip eden bir çerçevedir. Döner bir eksen üzerine monte edilen bıçaklar veya kanatçık, dönüşü, ikincisinin pozisyonunun düzgün bir şekilde ayarlanmasını sağlar (ayrıca, plastik pencereler için havalandırma valfı makalesini okuyun - evde sağlıklı bir mikroiklim için anahtar).

Eksenin kendisi, bir kontrol ucunun veya elektrikli / pnömatik sürücünün bulunduğu dış tarafa doğru bir uçtan dışarı çıkar. Çerçeve, kanala şekilli bir parça olarak veya bir kafes gibi bindirilmiş olarak yerleştirilebilir. Bağlantılar flanş, bandaj ve nipel olabilir.

Eksenin dönmesi, kanalın karıştırılmasını veya açılmasını sağlar, böylece iş akışını ayarlar. Aşırı kapalı konumda, bıçak, kanalın kesitinin düzlemine paralel, aşırı açık - neredeyse diktir.

Dikkat edin! Ekseni 90 dereceden fazla döndürmek için, bu durumda, dönüş yönünü korurken, sonuç, karşıt olarak değişmeye başlar.

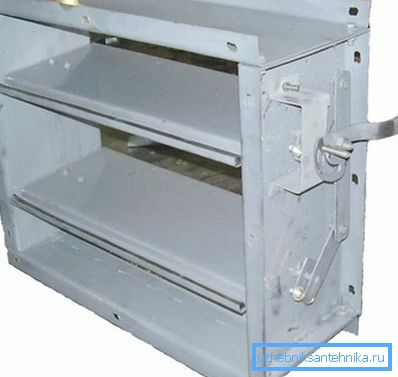

Bir bıçak sistemi durumunda, kanal bir bıçak tarafından değil, kör bir tasarımla engellendiğinde, dönme ekseni bir bıçak değil, bıçaklar kadardır. Tüm bu eksenler, aynı zamanda, tüm bıçakların aynı açıda döndürülebilmesi için, ortak bir zift ile bağlandıkları bir uçta da çıkarılır.

tür

Valfler çeşitli parametrelere göre sınıflandırılır: amaç, form, kontrol sürüşü tipi ve ana fonksiyonlar.

Randevu ile, tüm vanalar aşağıdaki gruplara ayrılabilir:

• Hava vanaları. Hava kütlelerinin yanıcı gazlar, aerosol askıda katı madde katkısı ve dumanı 80 dereceye kadar ısıtmadan ayarlaması için tasarlanmıştır. Kanaldaki maksimum basınç 1500 Pa'dır. Depoların, sebze depolarının ve diğer ev eşyalarının havalandırma sistemlerinde kullanılır;

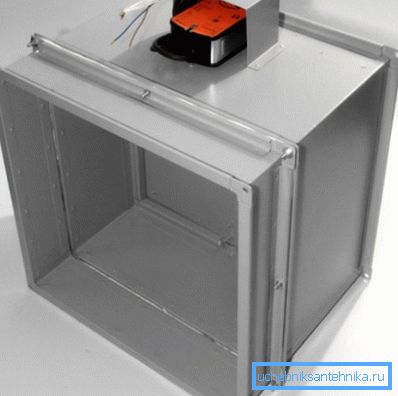

• İtfaiye. İki tipi vardır - yangın geciktirici ve duman, eski genellikle normalde açıkken, ikincisi normalde kapalıdır. Kapalı yapılardaki açıklıkları alev sızıntısından korurlar ve ayrıca yanma gazlarını binalardan temizlerler;
• Patlamaya dayanıklı. Çeşitli yangın söndürme cihazlarına atfedilebilir, ancak ana farkı patlayıcı ortamlarda çalışmaktır. Tasarım, çalışması sırasında bir kıvılcım oluşması için yapılır;
• birleşik. En yaygın damper tipi, hava ve ev eşyalarının havalandırma ve iklimlendirme sistemlerinde ve hava ısıtma sistemlerinde kullanılır.

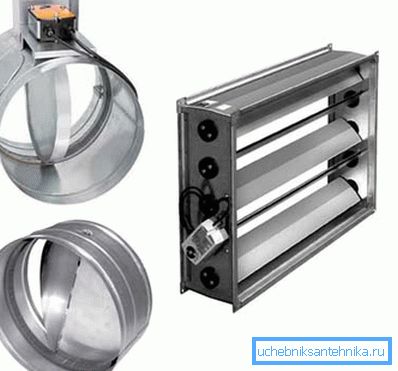

Formda, bu cihazlar kanal bölümünün hatlarını tekrarlar ve bu nedenle üç ana tip vardır:

• yuvarlak
• dikdörtgen,
• kare.

Ayrıca gömülü ve havai olabilir.

Sürücünün doğası gereği böyle çeşitleri vardır:

1. Manuel sürüşlü mekanik (işaretleme - "P"). Döner eksen, bir anahtar ile kavrama için bir manivela veya bir profil ucu ile donatılmıştır. Çoğunlukla kol, bıçağın dönme açısını gösteren bir iletki ile bir sap şeklinde yapılır;

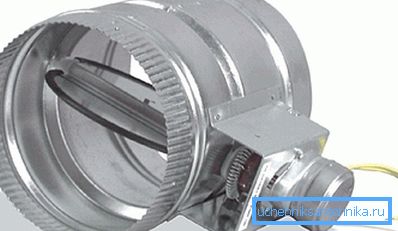

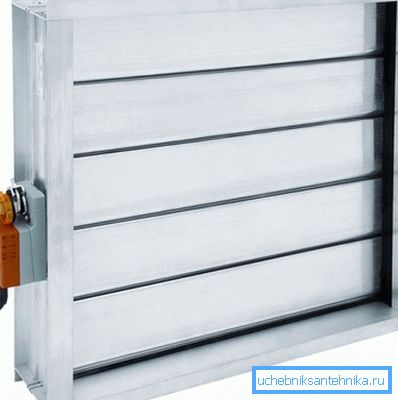

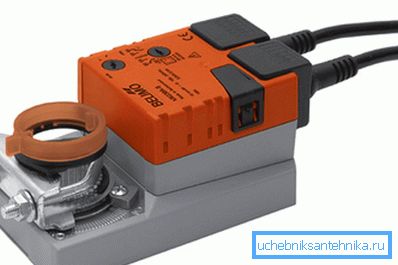

2. Motorlu havalandırma kanatları ("E" etiketli). Kontrol mekaniği, cihaz gövdesine monte edilmiş bir servo tarafından tahrik edilir. Otomatik sistemlerde ve büyük kesit kanallarında kullanılır;
3. Pnömatik tahrikli vanalar (işaretleme - "P"). Elektrikli tahrik tasarımından farklı.

Ek olarak, cihazlar farklı fonksiyonel gruplara ayrılır:

• çek valfler;
• acil durum cihazları;
• normalde açık;
• normalde kapalı;
• yaylı vs.

Kontrol, otomasyon, merkezi bir uzaktan kumanda aracılığıyla bir sinyal veya manuel olarak gerçekleştirilebilir.

Dikkat edin! Her bir ürünün fiyatı, amacına, büyüklüğüne, sürücü tipine ve üreticisine büyük ölçüde bağımlıdır. En ucuz türler birkaç yüz rubleden mal olabilir.

Düzenleme ve ayarlama özellikleri

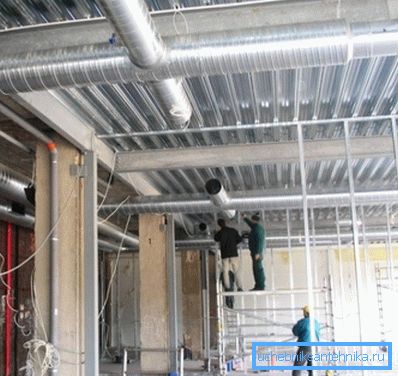

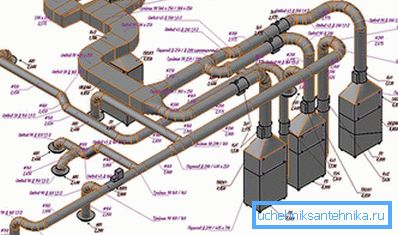

Havalandırma sistemlerini kurma ve hata ayıklama ana görevi, proje tarafından belirlenen hava akış parametrelerinin ağın tüm sitelerine ayarlanmasını sağlamaktır.

Bunu bir dizi temel bilgi olmadan kendi ellerinizle yapmak oldukça zordur, ancak karar verirseniz, soyut talimatlarımız size yardımcı olacaktır:

• Toplam basınç ve fan performansı tasarım verilerine uyarlanmalıdır. Bu rotasyonunun sıklığını ayarlayarak yapılır;
• Ardından, cihazların ayarlanması yardımıyla, fana yakın olan dalları yapılandırın. Bu branşların performansı tasarımla eşleşmelidir. Damperleri düzgünce kapatarak, istenen akış direncine ulaşılır;
• Fazla hava, hesaplamalara göre düşük bir üretkenlik olan zincirin parçalarına aktarılır. Ayar tertibatının olmadığı yerlerde, sabit bir direnç oluşturmak için çelik diyaframlar kurulabilir;
• Devrenin baş kısmındaki hava akış hızlarının yanı sıra giriş ve egzoz cihazlarında tasarım değerleri% 10'dan fazla olmayan bir hata ile getirildiğinde, yönetmelik başarıyla tamamlanmış sayılabilir.

Dikkat edin! Fan motorlarının güç tüketimini arttırmak için performanslarını arttırmaya dikkat edilmelidir.

Sonuç

Havalandırma vanaları ve damperleri sistemi yapılandırmanıza ve parametrelerini gerçek zamanlı olarak ayarlamanıza izin verir. Otomatik mod ve damper aktüatörlerinin manuel kontrolü mümkündür, bu da iklim sistemleri için gelişmiş akıllı çözümler üretmenizi sağlar.

Bu makaledeki video, açıkça söylenen herşeyi açıklıyor.
