Havalandırma kontrol kabini: işlevsellik, sınıflandırma,

Havalandırma sistemini kontrol etmek için kabin nedir? İşaretli dolaplar nelerdir? Neye benziyorlar? Temel öğeleri ve modern Rusya pazarında bulunan bir çift özel ürün ile tanışacağız.

Nedir o

tanım

Endüstriyel koşullarda ve daha nadiren, konut ve ofis binalarında, Sovyet yapımı doğal havalandırmanın evlerinde kullandığımız doğal havalandırma yerine zorunlu olarak kullanılmaktadır.

Fonksiyonları genellikle cadde ile hava değişimi ile sınırlı değildir:

• Giriş havası filtrelenir, toz, koku ve potansiyel olarak zararlı maddeler içermez.
• Sıcaklığı yükselir ya da tam tersine mevsime bağlı olarak azalır.
• Kuru kış hava nemlendirilebilir ve aşırı nemli yaz, aksine, kuruyabilir.

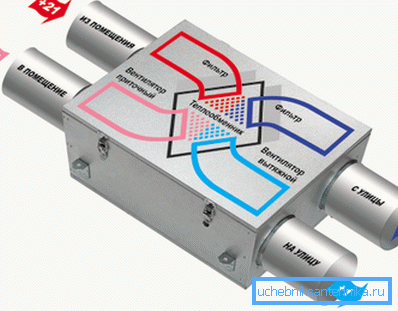

Önemli: Modern havalandırma sistemleri genellikle ısı geri kazanımlarını içerir, ısıtma ve klimada önemli tasarruf sağlar.

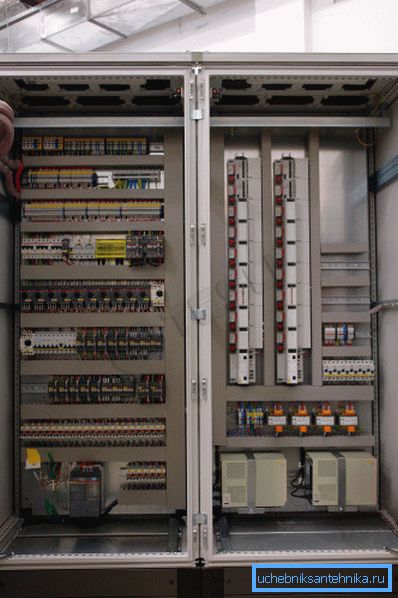

Böyle karmaşık bir sistemin yönetilmesi ve kontrol edilmesi gerektiği açıktır. Tüm kontrol cihazlarını bir noktada konsantre etmek mantıklıdır. Aslında, bizi bir kontrol kabini fikrine getiriyor.

işlevselliği

Modern kabin otomasyon havalandırması aşağıdaki işlevleri yerine getirebilir:

• Aktüatörlerin (fanlar, klima sistemleri, vanalar, vb.) Keyfi bir algoritma kullanarak kontrolü.
• Besleme hava sıcaklığı kontrolü.
• Besleme havasının sıcaklık aralığının sınırlandırılmasıyla odada havanın sıcaklığının kontrol edilmesi Bu, aşırı sıcak hava ile soğuk hava akımı veya bölgelerin oluşmasını önler.
• Her sistem düğümünün çalışma modunun belirtilmesi.
• Ana mekanizmaların durumunun belirtilmesi (donanım ve yazılım hataları, aşınma derecesi).
• Dahili ve uzaktan sıcaklık sensörlerinin keyfi sayıda sıcaklık göstergesi.
• Hava filtrelerinin tozluluk göstergesi.
• Isı değiştiricilerin donmasına karşı koruma (her şeyden önce - bir ısı taşıyıcı olarak su kullanarak).
• Buzun donmasına karşı koruma, soğutma verimini düşürür.

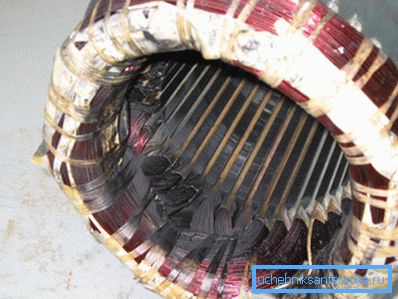

• Elektrik motorlarının sargılarının aşırı ısınmasına karşı koruma.

• Hava sirkülasyonu ölçüldüğünde hava ısıtıcılarının aşırı ısınmasına karşı koruma.

Kabinin ana ünitesi - kontrolör - sadece havalandırma programlarını kendi program dahilinde kontrol etme süreçlerini otomatik hale getirmez. Bir kere yazılan bir çip yerine ROM'un kullanılması ve bir bilgisayara bağlanmak için standart portların kullanılabilir olması, kontrolörün ürün yazılımını ayarlamanıza, yeniden programlamanıza, standart olmayan konfigürasyonlar oluşturmanıza ve sensör okumalarındaki değişikliklere rasgele tepki vermenize olanak tanır.

sınıflandırma

Kontrol kabinlerinin işaretleri farklı mıdır?

1. Hava hareketi yönünde.

Şunları yönetebilirler:

• Egzoz havalandırması.
• Zorunlu havalandırma.
• Son olarak, kontrol panosu temini ve egzoz havalandırması, binadaki tüm hava alışverişini tamamen kontrol edebilir.

1. Hedefe. Genel değişim, yangınla mücadele havalandırma sistemi, her iki sistem veya ayrı elemanları kontrol edilebilir.

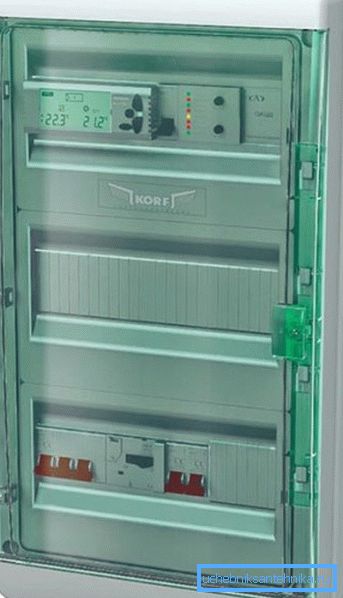

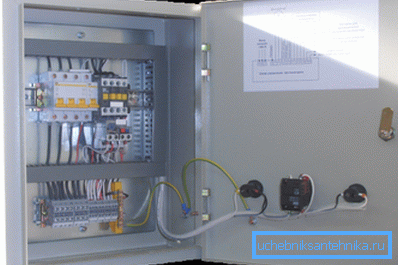

2. Dava malzemesine göre. Plastik veya metal olabilir. İlk durumda, kural olarak, kontroller dolap kapağının altında saklanır, ikinci durumda ise üzerine yerleştirilir.

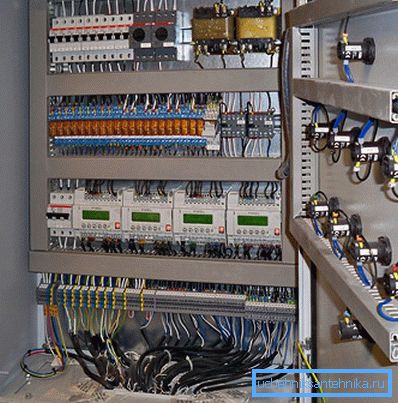

montaj

Okuyucunun bu karmaşık ekipmanı kendi elleriyle kurması olası değildir, bu yüzden kendimizi asgari kurulum önerileri ile sınırlandırıyoruz.

• Yükleyicinin, elektrikli ekipmanlarla çalışma ve enstrümantasyon ve otomasyon ekipmanı (enstrümantasyon ve otomasyon) ile tanışmalarına izin verilmesi gerekir.
• Kabin, en az bir metre yüksekliğe sahip yanmaz bir malzemeden dikey bir duvara monte edilir. Tahmin edilmesi kolay olan talimat, yangın güvenliği ile bağlantılıdır. Güç kaynağı devrelerindeki akımlar, belirli koşullar altında tellerin ve terminallerin güçlü şekilde ısınmasına neden olabilecek etkileyici değerlere ulaşabilir.

Açıklığa kavuşturalım: bakır iletken kesitinin her bir milimetresi için 10 amperden fazla olmamalıdır ve terminallere güvenilir temas ve elektro çiftlerin (bakır ve alüminyum gibi) olmaması şartıyla, bu durum ortaya çıkmayacaktır.

örnekler

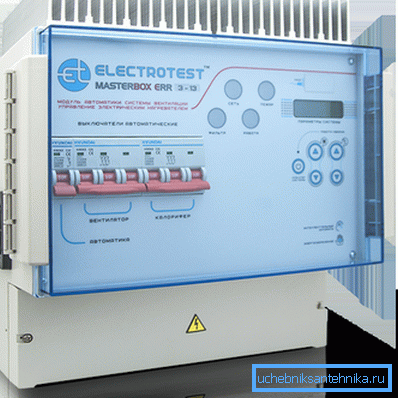

MASTERBOX ERR

Bizden önce Moskova şirketi Electrotest tarafından üretilen bir üründür.

Cihazın özellikleri nelerdir?

• Elektrikli hava ısıtıcıları, su ve freon ısı değiştiriciler için destek.
• Her türlü telafi edici desteği.
• Fanların motorlarının aşırı ısınmaya ve aşırı yüklenmeye karşı korunması.
• Uzaktan kumanda.
• Akıllı telefonunuzdan ventilasyonu kontrol etmenizi sağlayan Bluetooth ve Wi-Fi modülleri.
• Kompakt boyutlar. Dolabın boyutu sadece 325x335x170 mm'dir.

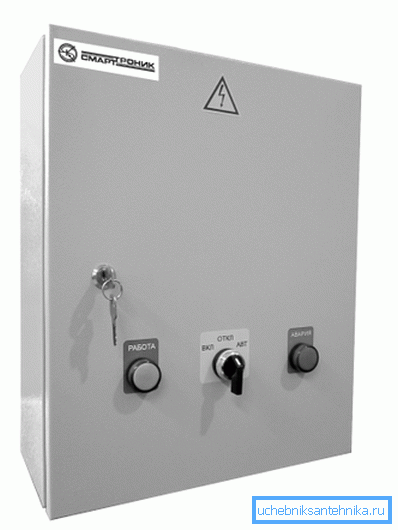

Fan kontrol kabini

Lakonik ismi ShUV olan ürün, bir dizi Rus şirketi tarafından üretilmektedir (örneğin, Rusya'nın çeşitli şehirlerinde ve yurtdışında temsilcilikleri bulunan OAO Rubezh). Cihazın işlevselliği, bir öncekinin tam tersidir: yangın havalandırmadaki besleme veya egzoz fanının kontrolü ile sınırlıdır.

Elektrik motorunun doğrudan çalıştırılmasına ve durdurulmasına ek olarak, cihaz aşağıdakileri kontrol eder:

1. Girişte her üç fazın varlığı.
2. Kendi güç kaynağı ve kontrol devrelerinin servis kolaylığı.
3. Sensörler ve sağlıkları ile iletişim kurun.

45 kW'a varan kapasiteye sahip bir fanı kontrol edebilen cihazların temel özelliklerini sunuyoruz.

ShUV'un fiyatı, kontrol ettiği fanın maksimum gücüne bağlıdır:

• 5.5 kW - 15.400 ruble.
• 11 kW - 19.300 ruble.
• 18.5 KW - 21080 ruble.

Sonuç

Yeni tip havalandırma ekipmanı ile tanışmamızın gerçekleştiğini düşünüyoruz (ayrıca bkz. Duman havalandırması: cihazın temel özellikleri ve özellikleri).

Her zaman olduğu gibi, bu yazıda video tarafından belirli bir miktar ek tematik bilgi sunulacaktır. İyi şanslar!
