Havalandırma kurulumu: havalandırma sisteminin nasıl

Özel bir konutun inşasında, su, kanalizasyon, elektrik ve diğer mühendislik ağlarının yanı sıra, havalandırma sisteminin düzenlenmesi de gereklidir. Evde konfor ve rahatlık sağlamak için çok önemli bir faktördür. Havalandırma kurulumu herhangi bir özel sıkıntıya neden olmaz, ancak çalışma sırasında bazı nüansların ve özelliklerin dikkate alınması önemlidir.

Bu makalede verilen talimatlar, bunları anlamanıza yardımcı olacaktır.

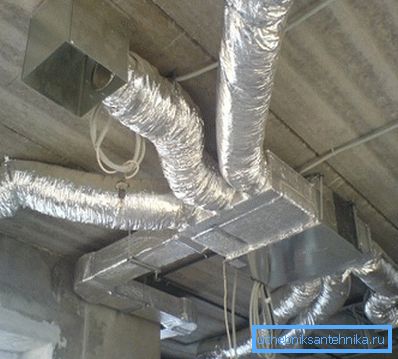

Evdeki konfor mikro klima, yüksek kaliteli havalandırma kurulumuna bağlıdır.

Ventilasyon çeşitleri

Havalandırma kurulumu ve imalatına başlanması için gerekli bileşenleri almadan önce, operasyon prensibini anlamak ve operasyonunun doğal ve zorlu planlarını ayırt etmek gerekir.

Çoğu durumda etkili hava değişimi organizasyonu için doğal havalandırma yeterlidir. Bu durumda, havanın akması ve çıkarılması, havalandırılan alanın dışındaki ve içindeki basınç ve sıcaklık farkından kaynaklanır.

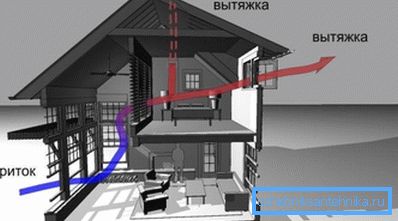

Fotoğrafta - yazlık doğal havalandırma düzeni

Bu prensipte çalışan havalandırma tesisatı maliyetinin küçük olmasına rağmen, bu havalandırma sisteminin bazı dezavantajları vardır:

  1. İşinin etkinliği büyük ölçüde hava koşullarına bağlıdır. Çekişin oluşması için iç ortam sıcaklığı dışarıdan daha yüksek olmalıdır. Bu nedenle, sıcak mevsimde, performansı büyük ölçüde azalır.
  2. Hava çıkışını düzenlemek için, yeterince büyük bir kesit ve uzunluğa sahip bir doğrudan havalandırma şaftı gereklidir. Her durumda, üretimi mümkün değildir.

Bu dezavantajlar, hava akışının fanların yardımı ile organize edildiği, zorla havalandırmadan yoksundur. Bununla birlikte, bu durumda havalandırma tesisatı için kullanılan sarf malzemeleri, çeşitli elektrikli ekipmanların satın alınması gerektiğinden biraz daha pahalıya mal olacaktır.

Ayrıca, operasyonunun fiyatı daha yüksek olacaktır (fan motorlarına güç sağlamak için gereken güç tüketimi artacaktır).

Yazlık mekanik havalandırma planı

Dikkat edin! Zorla havalandırma sisteminin çalışması gürültüye eşlik ediyor. Bunu yaparken, diğer şeylerin yanı sıra, yüksek kaliteli ses yalıtımı ile ilgilenmelisiniz, aksi takdirde evin sakinleri için rahatsızlık yaratacaktır.

Mühendislik ağının kurulumu

Kullanılan malzemeler

Doğrudan inşa edilen mühendislik ağının kalitesi kullanılan kanallara bağlıdır. Onların seçimi, havalandırma sisteminin işlevsel amacına, havalandırılan alanın alanına ve taşınan havanın parametrelerine bağlıdır.

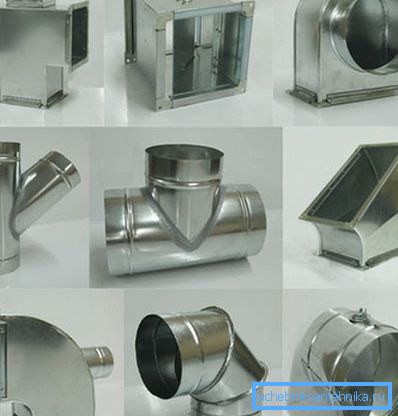

Havalandırma için şekilli parçalar

En yaygın hava kanalları yuvarlak ve dikdörtgen, çelikten imal edilmiştir.

Kalınlığı ve kaplaması, havalandırmadan geçen havanın kimyasal bileşimi ve sıcaklığına bağlıdır:

  • ortam sıcaklığı + 80 santigrat derecenin altında ve nem% 60'a kadar olduğunda, 0,5 ila 1 mm kalınlığında galvanizli çelik kullanılır;
  • hava ortamının parametreleri yukarıdaki değerleri aşarsa, 2 mm et kalınlığına sahip paslanmaz veya karbon çelikten yapılmış kanallar kullanılır;
  • Agresif gazlar içeren havanın taşınması gerekliyse, havalandırma sisteminin metal veya alüminyumdan yapılma aksamlarının 1.5 - 2 mm et kalınlığına sahip olması önerilir.

Direkt hava kanallarına ek olarak, modern sanayi, sonuçlar, konturlar, dönüşler vb. Oluşturmanıza izin veren birçok şekilli parça üretir.

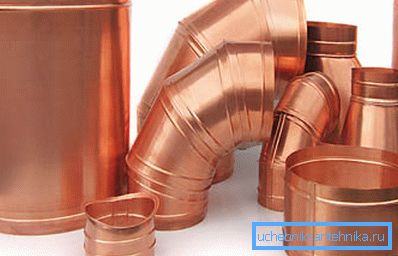

Bakır hava kanallarının kullanımı sadece verimli değil, aynı zamanda güzel bir havalandırma ağını da yaratmanıza izin verir.

Açık bir kanal kaplaması öngörülüyorsa, çekici bir görünüme sahip bakır, tekstil veya plastikten mamul ürünler seçebilirsiniz.

Bağlantı türleri

Hava sızıntılarını önlemek için hava kanalları kesinlikle sıkı bir şekilde birbirine bağlanmalıdır.

Bunu yapmak için aşağıdaki yöntemler vardır:

  1. flanş. Çelik şerit veya köşeli çelikten imal edilmiştir. Flanşlı çelik boru üzerine sabitlenir.
  2. bandaj. Ön kenarlı hava kanalları üzerine takılan özel parça. En büyük sıkılığı sağlamak için bandaj hermetik mastik ile doldurulabilir. Bu yöntem, kimyasal üretimde havalandırma sistemlerinin tasarlanması için daha sık kullanılır.
  3. Nippelny (muftovy) bağlantısı. Kurulum kolaylığı nedeniyle bireysel yapılarda en yaygın olanıdır. Eğer nipel bir conta ile donatılmamışsa, montaj sırasında ek olarak yapışkan bant ile sızdırmaz hale getirilmelidir.

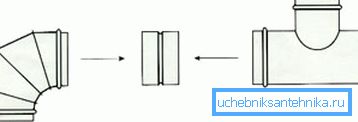

Havalandırma kanallarının şeması nipel bağlantısı
  1. çan. Hava kanallarını birbirine bağlamak için daha kullanışlı ve kolay bir yol. Bu durumda, bir parçanın ucu diğerinin özel olarak uzatılmış bir ucuna yerleştirilir. Onun dezavantajı, sıkı bir sızdırmazlıktır, bu da eklemleri kapatmak için ek çaba gerektirmektedir.

Kurulum özellikleri

Havalandırma kurulumu için talimatlar tecrübesiz bir usta bile anlaşılabilir.

İşte size tüm işleri başarılı bir şekilde kendi ellerinizle gerçekleştirdiğiniz, evde güvenilir ve dayanıklı bir hava değişimi organizasyonu sistemi geliştiren birkaç ipucu:

  1. Başlamadan önce, kullanılan bağlantı elemanlarının türüne karar vermelisiniz. Küçük çaplı havalandırma kanallarının montajı için bir montaj deliği braketi uygundur. Proje, büyük kesitli daha büyük hava kanallarının kullanılmasını öngörüyorsa, bir şerit ve tavana tutturulmuş iki çividen oluşan bir havalandırma lastiği gereklidir. Parantezlerin sayısı, hava kanallarının ağırlığı, malzemesi ve uzunluğuna göre ayrı ayrı belirlenir.

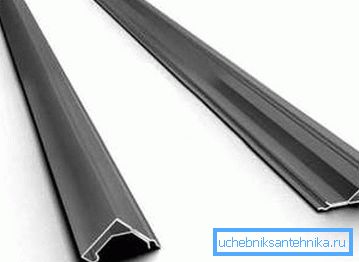

Montaj ray
  1. Ayrıca, havalandırma ağını haritalamadan çalışmaya başlayamazsınız. Evin kat planında çizmek en iyisidir. Havanın binadan ekonomik ve yardımcıya kadar geçmesi gerektiğini unutmayın. Aksi takdirde, tuvalet ve mutfaktan kirli hava kütleleri, konfor ekleyen yatak odasına ve oturma odasına girecektir.
  2. Tedarik kanalları hakkında unutma. Zorunlu bir havalandırma sisteminin montajı, caddeden temiz hava çeken en az bir kanal gerektirir. Ayrıca, alt pencere giriş valflerini fanlarlı veya fanlar olmadan donatmak da mümkündür; bu, çıkarılmasından kaynaklanan hava eksikliğini telafi edecektir.
Besleme hava valfi
  1. Bir havalandırma ağı oluştururken, kışın, çalışma sırasında nemlerin iç yüzeyde yoğunlaştığını unutmayın. Bu nedenle borular, sıvının odanın içine veya elektrikli ekipmana (fan, ısıtıcı vb.) Girmemesi için konumlandırılmalıdır. Havalandırma için lastiğin sabitlenmesine yardımcı olacak özel nem kondansatörleri kullanılması tavsiye edilir.
  2. Egzoz hava kanallarının yatay bölümleri, arıza yapmadan egzoz fanlarıyla donatılmalıdır. Kendini itme, kirli hava kütlelerini dışarı çıkarmak için yeterli değildir.
  3. Taktığınız havalandırma sistemi, çok sayıda girişe sahip dallanmış bir yapıya sahipse, egzoz havasının yaşam alanına boşaltılmasını önlemek için çek valflerin kurulması gerekir. Onlar sayesinde istenilen hava hareketi yönü yaratılır.
Hava çek valf

Dikkat edin! Havalandırma kurulumu için güvenlik önlemleri kesinlikle dikkate alınmalıdır. Aksi takdirde, ekipman ve parçalarda büyük hasar tehlikesi ve hava kanallarının montajında ​​yer alan kişilerin sağlığına ciddi zararlar vardır.

Sonuç

Yukarıdaki bilgileri gözden geçirdikten sonra, havalandırma ve klimanın nasıl kurulacağını öğrendiniz. Bu makaledeki videoda ısı geri kazanım cihazları, filtrasyon tesisleri, kontrol elektroniği sistemleri vb. İle ilgili ek bilgiler bulunabilir.
