Havalandırma projesi: geliştirme aşamaları

Çeşitli tesisler için tipik bir havalandırma projesi nasıl yapılır? Devam etmek için hava alışverişi normları nelerdir? Kanal bölümü nasıl hesaplanır?

Bunlara ve diğer bazı sorulara cevap vermeye çalışalım.

Neden ihtiyacın var

Ama aslında: Bir uzman kitlesi ilgili hizmeti sunmaya hazır olduğunda neden kendi elinizle bir proje yapmaya çalışalım? Ana ve en belirgin sebep ekonomidir. 100 metrekarelik bir alana sahip küçük bir kafeterya için havalandırma projesinin yaklaşık maliyeti yaklaşık 15.000 ruble civarındadır ve bu da iş tanıtımı aşamasında fonların sürekli olarak yetersiz kalmasına karşı oldukça muğlak görünmektedir.

Ek olarak: havalandırma sistemi corny'nin kendinden tasarımı daha az zaman alır. Profil organizasyonu, bir aya kadar bir çalışma taslağının hazırlanmasında harcayabilir. Bu arada, bildiğiniz gibi, zaman paradır: işin bitişi ile ilk ziyaretçinin resepsiyonu arasında birkaç hafta geçmez.

Büyük yolun aşamaları

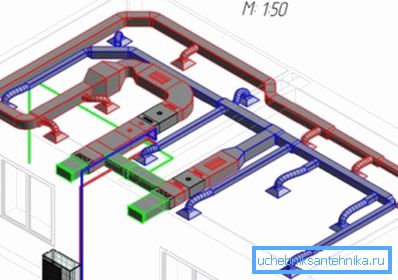

Yerel mağaza çeşitleriyle aksesuar almak kolaydır. Ayrıca, okulda çizim derslerini atlamayanların büyüklüğünün bir göstergesiyle bir taslak çizme de kolaydır.

Ana görevler hesaplamalara indirgenir.

Ne düşünüyoruz?

1. Hava ile üretkenlik.
2. Hava kanalları bölümü.
3. Havalandırma için hava dağıtıcıların kapasitesi.

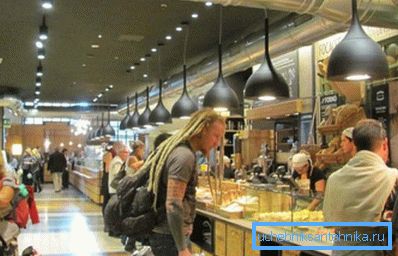

Lütfen dikkat: sadece bir egzoz borusu ile havalandırma, bir daire veya küçük bir alanın özel bir evi için kabul edilebilir bir çözüm olacaktır. Halka açık yerlerde temiz havaya ihtiyaç vardır.

1. Fanların ürettiği basınca duyulan ihtiyaç.
2. Isı gücü ısıtma ve klima ihtiyacı.

Bu sırayla ve devam edin.

verimlilik

İki şekilde değerlendirilir:

1. Odanın kübik kapasitesine ve bir veya daha fazla fonksiyonel türe ait olma durumuna bağlı olarak hava değişiminin çokluğuna göre.
2. Ziyaretçi sayısı ile.

Bir kamu kurumu için, her iki hesaplamayı da yapmalı ve daha sonra değerlerden daha büyük olanı seçmeliyiz.

Hava değişim frekansının hesaplanması

Hesaplama formülü L = n * V'dir, burada n hava değişim oranıdır ve V, toplam hacmi metreküp cinsindendir. Bilindiği gibi hacim, alan ve yükseklik ürünü olarak hesaplanır.

N parametresi nedir? Odanın tipine göre değişir.

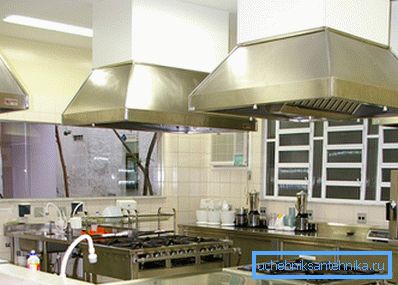

Not: Bazı durumlarda, mevcut SNiP çokluğu göstermez, ancak oda, sıhhi ekipman, soba vb. İçin hava değişimi için doğrudan ihtiyaçtır.

Yani, iki metrekarelik bir tavan yüksekliği ve iki klozet için bir tuvalet ile 100 m2'lik meşhur kafe alanı için, yaklaşık olarak hava değişimi ihtiyacı 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / bir saat

Ziyaretçi sayısının hesaplanması

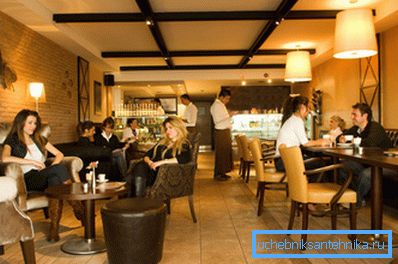

Burada, hesaplama talimatı, maksimum ziyaretçi sayısını ve bir kişinin havasına olan ihtiyacı arttırmak için azaltılır (uyanıklık için 60 m3 / saat ve uyuyan için 30 m3 / saat olduğu varsayılır). Böylece, 20 kişilik bir kafede (personel ve ziyaretçiler) maksimum doluluk oranı ile 20 * 60 = 1200 m3 / saat arasında bir değer. Bu değer daha büyük olduğu için, gelecekte bundan kovulmaya değer.

bölüm

S = L * 2,778 / V olarak hesaplanmıştır, burada:

• S kanal kesit alanıdır.
• L - hava akışı.
• V - hava akış hızı.
• 2,778 - sonuçların koordinasyon katsayısı, sonuçların santimetre kare olarak elde edilmesine izin verir.

Performansı korurken akış oranını arttırmanın enine kesiti azaltacağı açıktır. Ancak, aşırı fiyat, artan gürültüdür; bu yüzden genellikle 3-4 m / s değerleriyle sınırlıdır.

Bizim durumumuz için, 4 m / s'lik bir akış hızında, minimum kanal bölümü 1200 * 2.7878 / 4 = 833 cm2 olacaktır. Daire alan formülünün basit kullanımı bize 33 santimetrelik bir çap sağlar (borunun gerçek boyutuna yuvarlanmış - 350 mm).

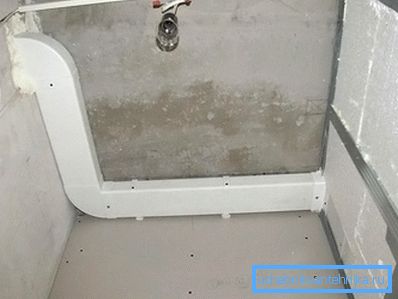

Not: Pratikte, gizli contalar için dikdörtgen hava kanalları daha sık kullanılır. Kesitleri, kenarların ürününe eşittir: örneğin, bizim durumumuz için 250x355 mm'lik boyut uygundur.

Hava dağıtıcıları

Burada evrensel formüller yoktur: ürünler sınır koşullarına göre katalogdan seçilir.

Tam olarak nedir?

• Boyutlar.
• Düzenli hava akışı.
• 0,5 m / s akış hızında uzun menzil (Daha yüksek hız bir taslak olarak algılanır ve ziyaretçiler için rahatsızlığa yol açar).
• Gürültü seviyesi. Konutlarda, izin verilen maksimum gürültü seviyesi genellikle halka açık yerler için 25 dB, yani 35 dB'dir.

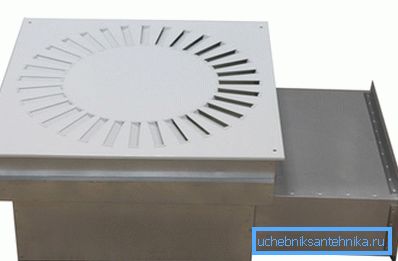

İpucu: hava dağıtıcısı ızgarasının önünde bir statik basınç bölmesi veya bir adaptör bulunmalıdır, bu da akışın bir dik açıda dönmesine neden olur. Aksi halde hava, alan boyunca eşit olmayan bir şekilde dağıtılacak ve bu da gürültüde bir artışa veya üretimde bir düşüşe neden olacaktır.

basınç

Havalandırılan odanın alanı üzerindeki gerekli basıncın bağımlılığı lineerdir: alandaki artışla, hava kanallarının uzunluğu artar.

Tasarımcı için kötü haber, havalandırma direncinin tam olarak hesaplanmasının çok karmaşık olmasıdır, çünkü değişkenlerin ağırlığına bağlıdır:

• Borunun çapı.
• Bağlantı sayısı ve dönüşler.
• Filtreler ve ısıtıcıların varlığı.

İyi haber şu ki, sabit bir performansta aşırı fan basıncı sadece güç tüketiminde hafif bir artışa yol açacaktır.

Bu nedenle, bu parametrenin basitleştirilmiş bir tahmini genellikle kullanılır:

• 50-150 m2 alanlı odalar için 75-100 Pa norm olarak kabul edilir.
• 150-350 m2'lik bir alan ile 100-150 Pa'ya odaklanmaya değer.

Termal güç

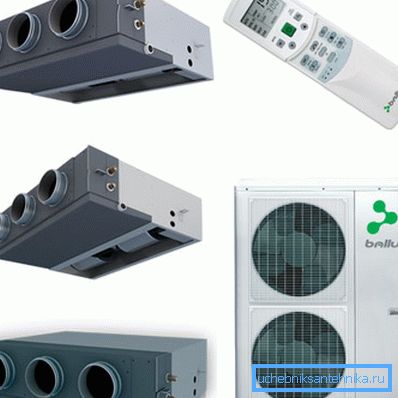

Çoğu zaman, havalandırma ile ilgili bir çalışma taslağı, ısıtma ve iklimlendirme sistemlerinin gücünü hesaplamayı içerir.

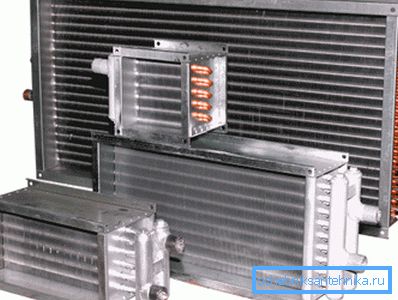

Sıcaklığın değişmesiyle havanın ısı kapasitesi önemli ölçüde değiştiği için, ısıtıcı veya kanallı klimanın ısı çıkışı ihtiyacı sadece havalandırma kapasitesi ve temiz hava ile sokak arasındaki sıcaklık deltası ile belirlenir.

Termal güç, P = Dt * L * 0.336 formülü ile hesaplanır, burada:

1. P, watt cinsinden termal güçtür.
2. Dt, cadde ile giriş arasındaki sıcaklık farkıdır.

İpucu: kış hava sıcaklığı normu + 18C'dir.

1. L - m3 / saat cinsinden hava akışı.
2. 0.336, W * h / m3 * s cinsinden havanın ısı kapasitesidir.

Böylece, -15С'lik bir dış sıcaklıkta ve 1200 m3 / saat'lik bir girişte, ısıtıcının ısı kapasitesi ihtiyacı 33 * 1200 * 0.336 = 13305 W olacaktır.

Sonuç

Okuyucuya verilen bilgilerin faydalı olacağını umuyoruz. Bu makaledeki videoda oda için projenin nasıl hazırlandığı hakkında ek bilgi sunulacaktır. İyi şanslar!
