Havalandırma salyangozu nedir: cihazın özellikleri

Havalandırma için sözde salyangoz her zaman aynı tür zorlayıcı havalandırma cihazı anlamına gelmez - ana ortak özellikler ünitenin şeklidir, fakat hava akışının çalışması ve yönü ilkesi değildir.

Bu tip enjeksiyon cihazları:

• cihaz bıçakları prensibinden radikal olarak farklıdır;
• ve aynı zamanda giriş veya egzoz tipinden de olabilir, yani akışı ters yönde yönlendirebilir.

Bunlar genellikle büyük boyutlu, üretim atölyeleri ve kamu binaları için katı yakıtlı kazanlar için kullanılır, ancak tüm bunlar hakkında ve ek olarak - bu makaledeki video.

Mekanik havalandırma

Not. Bir koklea adı verilen elektrik motorlu enjeksiyon / emme üniteleri, hava akışını sadece tek bir yöne yönlendirebildikleri için herhangi bir havalandırma için uygun değildir.

Havalandırma türleri

• Üstteki resimde görebileceğiniz gibi, havalandırma kelimesi tamamen farklı hava değişimi yolları anlamına gelebilir ve bazılarını bile duymamış olabilirsiniz, fakat sadece en basit olanları kısaca ele alacağız.
• İlk olarak, sıcak veya kirli hava odadan çıkarıldığında iyi bilinen bir egzoz yöntemi vardır.
• İkincisi, bir arz seçeneği vardır ve çoğu zaman taze serin hava eklenir.
• Üçüncü olarak, bir kombinasyon, yani bir tedarik ve egzoz seçeneği.
• Yukarıdaki sistemler doğal bir şekilde çalışabilir, fakat aynı zamanda eksenel (eksenel), radyal (merkezkaç), çapsal (teğetsel) ve çapraz fanlar kullanarak zorla çalışabilirler. Ek olarak, başlık ve hava akışı genel olarak ya da lokal modda gerçekleştirilebilir. Yani, kanal belirli bir hedefe verilir ve üfleme veya egzoz işlevini yerine getirir.

örnekler

Not. Aşağıda, ana havalandırma tipleri için kullanılan çeşitli salyangoz tiplerini ele alacağız.

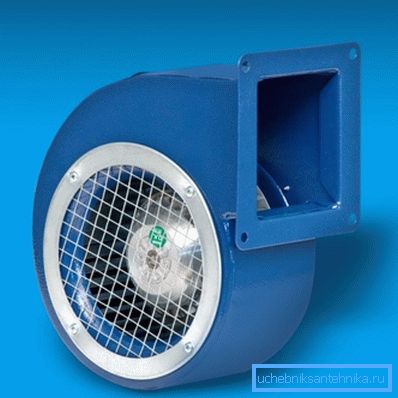

BDRS 120-60 (Türkiye), 2,1 kg ağırlığındaki, 2325 rpm frekansında, 220 / 230V / 50Hz voltajında ​​ve 90W maksimum güç tüketiminde radyal tip egzoz salyangozu. Aynı zamanda, BDRS 120-60 en fazla 380m pompalayabilir.³-15 ° C ila +40 ° C arasındaki bir sıcaklık aralığına sahip hava / dakika değeri, bir güvenlik sınıfı IP54'e sahiptir.

BDRS birçok ebatta olabilir, harici döner motor galvanizli çelikten imal edilmiştir ve çark üzerinde üçüncü taraf elemanların girişini engelleyen krom ızgara ile yandan korunmaktadır.

Isıya dayanıklı emme-egzoz radyal fan Dundar CM 16.2H genellikle katı yakıtlı kazanlardan sıcak havayı pompalamak için kullanılır, ancak talimat aynı zamanda çeşitli amaçlara yönelik olarak kullanılmasına da izin verir. Nakliye sırasında hava akışı -30 ° C ila +120 ° C arasında bir sıcaklığa sahip olabilir ve salyangozun kendisi 0'a çevrilebilir mi? (yatay konum), 90?, 180? ve 270? (sağ tarafta motor).

CM 16.2H modelinde 2750 rpm'lik bir motor devri, 220 / 230V / 50Hz'lik bir voltaj ve maksimum 460W güç tüketimi vardır. 7.9 kg ağırlığındaki ünite maksimum hacim 1765m³/ dakika hava, basınç seviyesi 780Pa, IP54 koruma derecesine sahiptir.

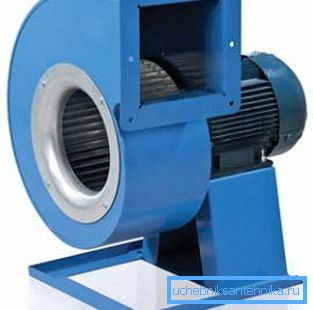

VENTS VShCHUN'un çeşitli modifikasyonları, çeşitli amaçlarla tesislerde besleme ve egzoz havalandırma ve iklimlendirme ihtiyaçları için kullanılabilir ve 19000m'ye kadar hava taşıma kapasitesine sahiptir.³/ saat

Böyle bir santrifüj koklea, üç fazlı bir asenkron motorun eksenine monte edilen spiral-döner bir gövdeye ve pervaneye sahiptir. Daha sonra polimerlerle kaplanmış çelikten yapılmış VSHCHUN gövdesi

Herhangi bir değişiklik, vakayı sağa veya sola döndürme yeteneğini ifade eder. Bu, mevcut hava kanallarını herhangi bir açıda birleştirmenize izin verir, ancak sabit konum arasındaki adım 45'dir.

Ayrıca farklı modellerde, iki rotorlu veya dört zamanlı asenkron motorlar, dış rotorlu olarak kullanılabilir ve pervane, ileri eğimli bıçaklar şeklinde galvanizli çelikten imal edilir. Rulmanlar, ünitenin çalışma ömrünü uzatır, fabrikada dengelenen türbinler gürültüyü önemli ölçüde azaltır ve koruma seviyesi IP54'tür.

Buna ek olarak, VSBUN için hızı, oto-trafo denetleyicisini kullanarak kendi ellerinizle ayarlayabilirsiniz.

• değişen mevsimler;
• çalışma koşulları;
• tesisler ve benzeri.

Buna ek olarak, bu tipteki birkaç ünite ototransformer cihazına aynı anda bağlanabilir, ancak ana durumun hatasız bir şekilde karşılanması gerekir: bunların toplam gücü transformatör oranını geçmemelidir.

Teknik özellikler VENTS VSHCHUN

Not. Yukarıdaki tablo VENTS VSHUN'un sadece bazı modifikasyonlarının teknik özelliklerini göstermektedir.

Sonuç

Havalandırma salyangozlarının sadece büyük hacimlerde (üretim atölyeleri, kamu binaları, vb.) Değil, aynı zamanda hanehalkı ihtiyaçları için, özellikle de ısıtma için kullanılabileceği de dikkate değerdir. Elbette, birimlerin fiyatı önemli ölçüde farklılık gösterecektir, ancak bu, artan veya azalan güç tarafından yönetilir.
