Havalandırma saptırıcısı: cihaz, çalışma prensibi, kurulum

Havalandırma deflektörü, sistemin verimliliğini% 20 oranında artıran basit bir cihazdır. Ameliyat prensibi, bu cihazların özellikleri ve çeşitleri hakkında konuşmak ve havalandırma deflektörünü kendi elinize nasıl monte edeceğinize odaklanmak istiyoruz.

Havalandırma sistemleri deflektörleri

Cihaz ve çalışma prensibi

Her şeyden önce, bir deflektörün ventilasyonda ne olduğunu bulmak gerekir, çünkü bu alan cihazın tasarımını güçlü bir şekilde etkilemektedir. Doğal havalandırmanın besleme ve egzoz sistemlerinde, deflektör, azaltılmış basınç alanının yaratılmasından dolayı itme kuvvetini arttırmak için egzoz kanalının üstüne monte edilir.

Cihazın çalışma prensibi Bernoulli yasasına dayanmakta olup, bunlardan biri, değişen bir enine kesite sahip bir akıştaki hava seyreltmesinin etkisidir. Akış oranı ne kadar yüksek olursa, basınç düşüşü de o kadar belirgindir.

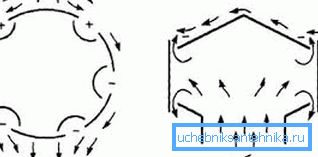

Dikkat edin! Böylece, boruyu üfleyen rüzgar enerjisi nedeniyle, uç kısmına nispi bir vakum yaratıldığını görüyoruz, bu da borunun içindeki hava kütlesinin yukarı doğru yönlendirilmesine neden olarak ek bir itki yaratıyor.

Havalandırma deflektör cihazını düşünürsek, birkaç ana bölüm göreceğiz (TsAGI varyantı):

1. difüzör. Boru üzerindeki dar bir tarafa giyilen, kesik koni şeklinde bir boru parçasıdır. Borunun uçtaki basıncını arttırır, bu sayede basınç farkını ve egzoz havasının rüzgar akışından fırlatılmasını sağlar.
2. Şemsiye veya kap. Kanalın yağış, döküntü ve diğer yabancı cisimlerden korunmasına hizmet eder;
3. Dış silindir veya konut. Düşük basınç alanı içinde rüzgarın akışını keser.

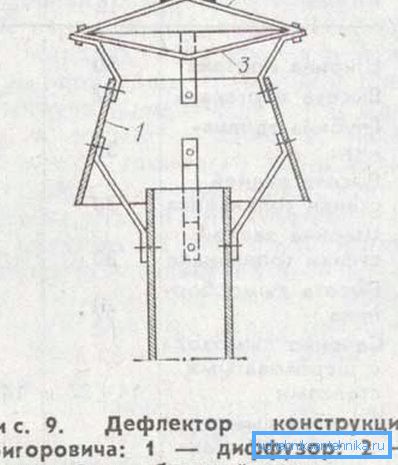

Grigorovich inşasının yapımında biraz farklı bir resim göreceğiz.

Cihazın yapısı aşağıdaki düğümleri içerir:

1. difüzör. Burada aynı kesik koniyi görüyoruz, ancak geniş bir taraftaki boru üzerine giyilmiş ve bu tarafın ucu ucun bölümünü aşmaktadır. Bu detay "cam" olarak da adlandırılır, bu durumda tüp kafası "alt cam" olacaktır;
2. Şemsiye veya kap. Önceki örnekte olduğu gibi koruyucu bir işlev gerçekleştirir;
3. Ters koni. Üst kısmı aşağı bakacak şekilde kapağın altına monte edilir ve şemsiyenin altında hava birikmesini önler ve difüzör ile birlikte uç kapak üzerinde bir sivrileşen rüzgar akışı yaratır.

Dikkat edin! Grigorovich varyantında, ejeksiyonun iki yönde gerçekleştiğini görüyoruz: ters koni yönünde ve difüzörün geniş tarafının yönünde. Ters koni altındaki akış oranı, kanalın daralmasına bağlı olarak artar, bu da basınç farkında bir artışa yol açar.

tür

Havalandırma için havalandırma menfezi, bölgenizdeki serbestçe mevcut çeşitlere ve hava koşullarına göre yapılmalıdır.

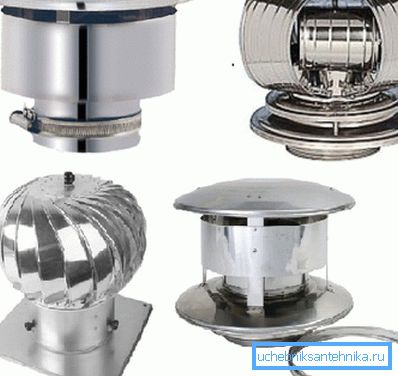

En yaygın modelleri düşünün:

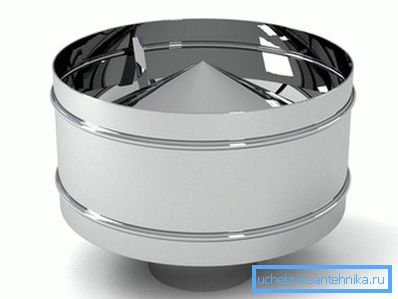

• Merkezi Aerohidrodinamik Enstitüsü'nün (TsAGI) tasarımı en popüler çeşitlerden biridir. Yukarıda tartıştığımız tasarım özellikleri;
• Model Grigorovich. Bu, ülkemizde ve yurtdışında belki de en yaygın saptırıcı tipidir. Tasarım ayrıca bir önceki bölümde de ele alınmıştır;
• Astato açık plaka tasarımı. Ayrıca basit cihaz ve verimli çalışma nedeniyle çok yaygın ve popüler;
• Döner modeller Bunlar, dönen bir parçaya ve bu rotasyonu destekleyen özel bir bıçak sistemine sahip karmaşık cihazlardır. Farklı bir özellik daha yüksek fiyat ve verimliliktir;

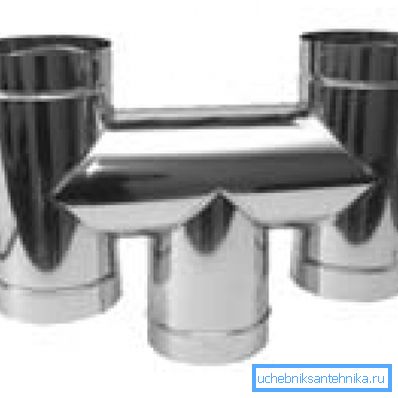

• H şekilli modeller. Bir uçta iki deflektörün varlığıyla ayırt edilirler;
• Deflektörler, hava durumu. Bunlar, gövdeyi rüzgar yönüne çeviren, omurgaları rotasyonun etkisine yol açan, deliklerin ve bıçakların sistemine düşecek şekilde, omurgaya sahip döner ağızlıklardır.

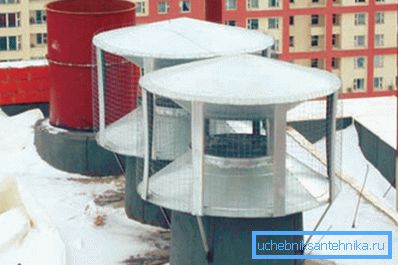

Dikkat edin! Kural olarak, egzoz borusu tavanda görüntülenir. Bu, hava basıncının yerçekimi değerlerinde bir fark yaratır ve ayrıca saptırıcının rüzgara açık bir alana kurulmasını sağlar.

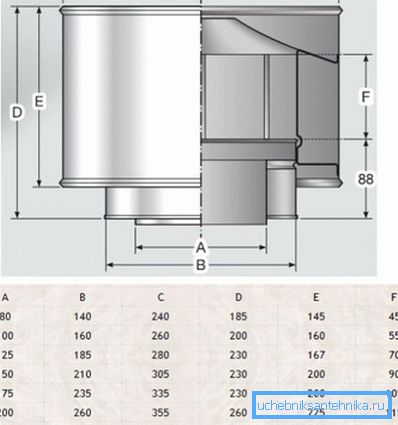

Cihazın konseptine ek olarak, kanalların ve silindirlerin kesitlerinin boyutlarına veya bunların oranlarına ihtiyacımız olacaktır. Havalandırma için deflektörün hesaplanması, bu oranlar temelinde gerçekleştirilir veya belirli bir cihaz için sıfırdan gerçekleştirilir.

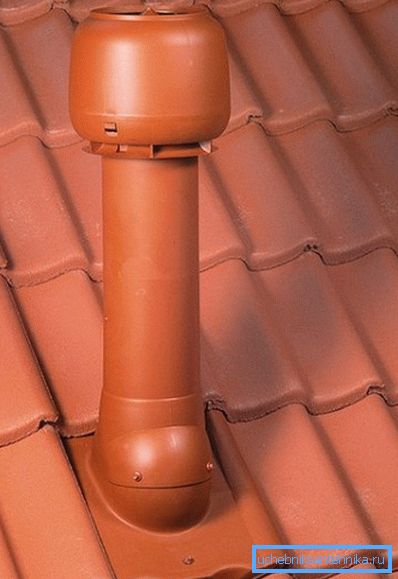

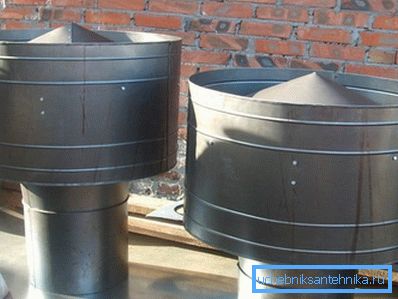

Malzemeler hakkında konuşursak, çoğu durumda, tüm modeller iki tip ham maddeden yapılır: metal veya plastik. En çok kullanılanlar galvanizli çelik, kalay, paslanmaz çelik ve alüminyumdur.

Plastik havalandırma deliği daha düşük bir maliyete, çeşitli renklere sahiptir, ancak yüksek sıcaklıklardan korkar ve çabuk bir şekilde dağınıklığa yol açar.

montaj

Saptırıcıyı satın alanlar için kurulum yönergelerimiz:

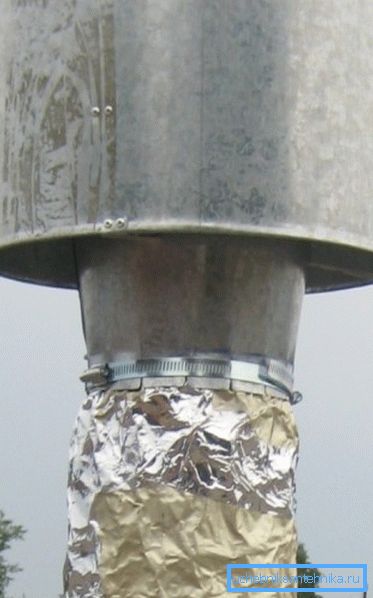

1. Çoğu modelde, cihaz boru üzerine giyilen ve kelepçeler, cıvatalar veya perçinler ile sabitlenen daha düşük bir nozüle sahiptir. Kelepçe - monte etmenin en kolay yolu;

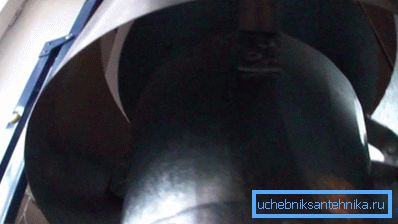

1. Alt boruya difüzör, dişli bir bağlantı ile braketlere bağlanır. Genellikle, bunlar nozulun ucuna somunlarla tutturulan 3 veya 4 brakettir ve ayrılan braketlerin karşıt uçları difüzör üzerindeki deliklere sokulur ve aynı zamanda somunlarla sabitlenir;

1. Kapak için difüzör muhafazasına monteli rafın üst kısmında. Bunlar vida braketleri veya cıvatalı plakalar olabilir. Mesajlara bir ters koni içeren veya olmayan bir kapak takılıdır.

Dikkat edin! Şemsiyenin çapı, difüzörün çıkışının çapını aşmalıdır, aksi takdirde eğimli yağmur kanalın içine girer.

Sonuç

Deflektörlerin kullanılması, egzoz havalandırması havalandırmasını artırmanıza ve rüzgar blokajından korumanıza izin verir. Sistemin genel verimliliğini arttırmak ve ters itme kuvvetinden korumak da mümkündür.

Bu makaledeki video, cihazın kurallarını ve bu tasarımın kurulumunu daha iyi anlamanıza yardımcı olacaktır.
