Havalandırma şeması: yeni bir proje nasıl oluşturulur ve

Hem yeni inşasında hem de mevcut havalandırma sisteminin bakımında, nasıl çalıştığını bilmek zorunludur. Onun tüm nüansları ve özelliklerini anlamak için havalandırma şemasına yardımcı olacak - Kruşçev, modern apartman kompleksi, özel konut ya da başka bir nesne.

Bu materyalde verilen talimatlar, bu belgelerin hazırlanması ve kullanılması için temel kuralları açıklar.

Teknik dokümanlarla çalışma özellikleri

Diyagramları okumak gerekiyor

Bir apartman dairesinin inşasından önce bile, apartman dairesinde onarım planlama, bir hamamda ya da banyoda bitirme seçenekleri göz önünde bulundurularak, havalandırma dahil olmak üzere çeşitli mühendislik ağlarının tasarımı ve çizelgelenmesiyle ilgilenmelisiniz. İnşaatın bu aşamasında yapılan hata ve eksikliklerin tamamlanmasından sonra kendi ellerinizle düzeltilmesi çok zor olacaktır.

Yine de, projenin gelişimine ve yapının inşasına katılmadığınız zamanlarda, problemleri etkili bir şekilde çözebilmek ve evde rahat bir mikro iklime ulaşmak mümkündür. Bu durumda, sadece sistemin genel verimliliğini önemli ölçüde azaltan havalandırma ağının parçalarını değiştirmek veya yükseltmek gerekecektir.

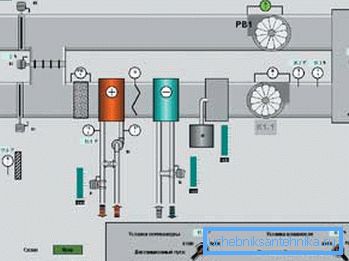

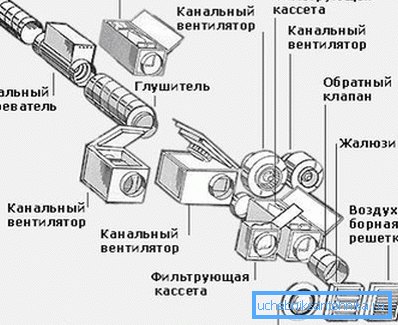

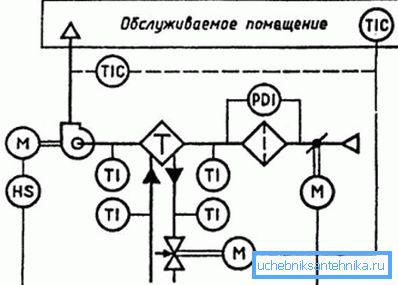

Yine burada, mevcut veya yeni derlenmiş anımsatıcı anımsatma şeması yararlıdır; bu ya da bu ekipmanın, özel semboller, bunun yanı sıra, kendi içsel teknik özellikleri ve özellikleri ile belirtildiği. Sadece, örneğin, tamamen farklı bileşenlerin ve düzeneklerin mevcudiyetini gösteren, bu gibi oklardan, havalandırma düzenindeki geri dönüşsüz bir valfın tanımlanmasını ayırt etmeyi öğrenmek gerekir.

Genel proje gereksinimleri

Temiz hava tedarik sistemi ile ilgili dokümantasyon geliştirirken, aşağıdaki parametrelerin dikkate alınması önemlidir:

• evin kat sayısı;
• açık hava kirliliği;
• açık gürültü seviyesi;
• yangın güvenliği kategorisi.

Havalandırma şemasının hazırlanması sırasında, verimlilik parametrelerine ek olarak, birkaç ek faktöre dikkat edilmelidir:

• yangın sırasında havalandırma kanallarından ateş yayma olasılığı;
• Büyük kesitli hava kanalları vasıtasıyla binaların soğutulması ve kirli havaya nüfuz etme olasılığı.

Yukarıda belirtilen sorunları önlemek için, yanmaz malzemelerin ve ekipmanın kullanılmasının yanı sıra, havalandırmada ters itmenin ortaya çıkmasını önleyen koruyucu havalandırma valflerinin montajını öngörmek tavsiye edilir.

Yeni bir havalandırma sistemi tasarlamak

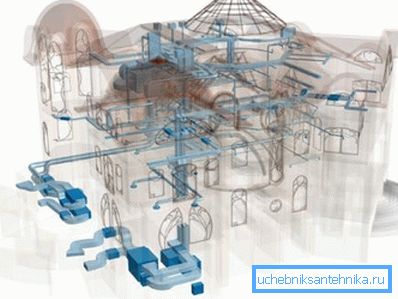

Denetleme ve denetleme örneklerinde yapım aşamasında olan özel bir evin projesinin koordinasyonu için havalandırma sisteminin ayrıntılı bir planı (aksonometrik dahil) gereklidir.

Bu durumda zorunlu bir gereklilik, istenilen miktarda havayı pompalayabilen ekipmanın kurulmasıdır:

• insanların sürekli ikametlerinin planlandığı odalar için - 3 cu. 1 kare başına saatte metre. metrekare;
• tuvaletler ile kombine edilen banyolar için - 50 cu. saatte metre;
• ayrı sıhhi tesisat tesisleri için - 25 cu. saatte metre.

Bir ev ya da apartman sakinlerine etkili bir şekilde temiz hava sağlamak için, bunun akması için gerekli olduğunu hatırlamak önemlidir. Bu nedenle, tedarik belgeleri genellikle proje belgelerine eklenir.

Dikkat edin! Kullanılan ekipman ve hava kanalları sadece sıhhi standartlara değil yangın güvenliği gereksinimlerine de uymalıdır. Aksi takdirde, sizin tarafınızdan hazırlanan proje yangın müfettişliği tarafından onaylanmayacaktır.

Bir çizim oluştururken ve mühendislik hesaplamaları yaparken aşağıdaki parametrelerin de dikkate alınması gerekir:

• kullanılan havalandırma tipi;
• binalarda hava akışının dağıtım yöntemi;
• havalandırma sisteminde hava girişini temizleme;
• Isı geri kazanımı kurulumu ve tasarımı ihtiyacı.

Ayrıca, estetik bileşeni unutmamalıyız. Hava kanalları, besleme ve egzoz ızgaraları, tesislerin tasarımına organik olarak uymalı ve insanların yaşamına veya çalışmasına müdahale etmemelidir.

Mevcut bir sistemi yükseltmek

Çoğunlukla, zaten kurulmuş ve işletmeye alınmış bir binada havalandırma ağını değiştirmek veya yükseltmek gerektiğinde durumlar vardır. Bu oldukça zaman alıcı bir süreçtir, ancak kendi kendini uygulama için oldukça uygun maliyetlidir.

İpucu! Hazır tesislerin yeniden işlenmesi maliyeti her zaman yeni olanların geliştirilmesi ve kurulmasından daha yüksektir. Bu nedenle, her zaman tüm parametreleri dikkatli bir şekilde tasarlayın ve hesaplayın. Gelecekte birçok kez ödeme yapacak.

Mevcut havalandırmanın yeniden işlenmesi süreci birkaç ardışık aşamadan oluşur:

• sirkülasyon havasının hacminin hesaplanması;
• hava kanalı bölümlerinin seçimi;
• fanlar, filtreler ve diğer gerekli ekipmanın türünü seçin.

Bundan sonra, bir doğal havalandırma diyagramı veya mekanik bir hava değişim sisteminin çizimi çizilir, kanalların ve sabitleme ekipmanının yerleştirilmesi için bir yer belirlenir ve inşaat işleri gerçekleştirilir.

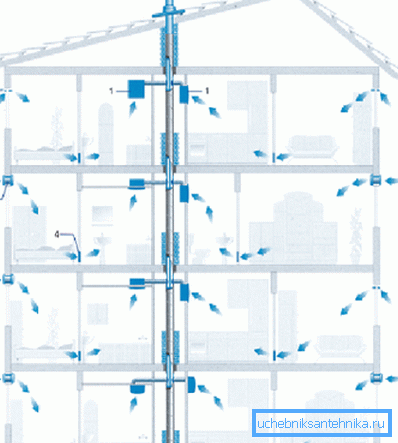

Apartman binalarının havalandırma sistemleri

Havalandırma sisteminin modern bir şehir evinde işletilmesi ilkesi, açık pencere ve kapılardan gelen hava akımının doğal hava akışına dayanır ve ortak havalandırma kanallarından çıkarılır.

Eski evlerde (5 kata kadar) her daire için ayrı bir egzoz şaftı düzenlemek mümkündür. Daha modern binalarda, dairelerden hava kanalları, teknik zeminde biten, istenen çekiş seviyesini sağlayan ortak bir kanal haline gelir.

Yeni yüksek katlı binalarda (24 kattan fazla), ana havalandırma şaftına ek olarak, ana kanala bağlanan bir üst kanal inşa ediliyor. Bu çözüm sayesinde, pompalanan havanın hacmi artar ve tüm odalarda nem ve sıcaklık artar.

Sonuç

İyi bir ev ustası, çok yetenekli olmayan bir meslektaşından farklıdır, çünkü her zaman işe başlamadan önce gelecekteki yaratılışın bir örneğini çizer. Bu ayrıca havalandırma sistemleri için de geçerlidir. Açık ve okunması kolay belgelerin bulunması sadece işçilerin çalışmasını kolaylaştırmakla kalmaz, aynı zamanda ortaya çıkan sorunları kolayca düzeltmeyi de mümkün kılar.

Yapı belgelerinin geliştirilmesi ve hazırlanması hakkında daha fazla bilgi için, bu makaledeki videodan bilgi edinebilirsiniz.
