Havalandırma sistemleri: ana sınıflandırma, çalışma prensibi

Bu makaleden tıbbi kurumlardaki havalandırma sistemlerinin ve yerli meslektaşlarının nasıl düzenlendiğini öğreneceksiniz. Ayrıca, iç mekan hava değişiminden sorumlu sistemlerin sınıflandırmasını ve belirli koşullarda kullanım için hangi tipin tercih edildiğini düşünüyoruz.

Az ya da çok etkili havalandırma planlarının çalışma tarihi, asırlık bir zaman dilimidir. Ne de olsa, eski Romalılar bile, kapalı alanlardaki temiz havanın gerekli miktarda elde edilebileceği fikrindeydi.

O zamandan bu yana çok zaman geçti ve teknolojiler gelişti, daha karmaşık ve daha etkili hale geldi. Sonuç olarak, farklı eylem ilkelerine dayanan ve farklı parametrelerle karakterize edilen piyasada birçok çözüm bulunmaktadır.

Önerilen teknolojilerin kapsamından ne gibi konular seçmeli?

Etkin ve verimli havalandırma ihtiyacı

Havalandırma sistemleri için hangi ekipmanın belirli bir durumda uygun olduğuna karar vermeden önce, kapalı mekanlarda hava alışverişinin nasıl yapıldığının ve bu işlemlerin gerekliliğinin ne olduğunu düşünün.

Hava değişim şemalarının çoğunun kullanım kılavuzu, bitkin hava hacminin yeni bir hacim ile yer değiştirmesine dayanmaktadır.

Bazı sistemlerin etkisi binanın içindeki ve dışındaki hava basıncındaki farklılığa dayanmaktadır. Diğer devreler dışarıdaki egzoz havasını çeken fanlar ile çalışır, diğer taraftan ise değiştirilmek üzere dışarıya taze hava verilir. Hem bir hem de diğer şema, evde ya da dairede kendi elleriyle uygulanabilir.

Bu yüzden, eylem ilkesine karar verdik ve şimdi kapalı alanların nasıl havalandırılacağına ve ne gibi avantajlar sağladığına karar vereceğiz.

Belirli tesislerin çalışması sırasında, havada az miktarda oksijen ile birlikte aşırı miktarda ısı ve nem vardır. Ek olarak, egzoz havasında fazla miktarda karbondioksit ve diğer görünmez kirleticiler bulunur. Bir başka önemli kirlilik türü, iç mekânda biriken ve zamanında sökme gereğini ima eden tozdur.

Günümüzde bilinen hemen her tip havalandırma sistemi, zararlı safsızlıkları gidermek ve hava kalitesini iyileştirmek için tasarlanmıştır. Ayrıca, havalandırma kullanımı, kabul edilebilir sıcaklık, nem ve hava akışının yoğunluğu dahil olmak üzere, en uygun hijyenik ve hijyenik koşulları sağlamak için tasarlanmıştır.

Önemli: Havalandırma sistemlerinin düzenli bakımı ile odada yüksek kaliteli hava değişimi sağlanır.

Havalandırma cihazlarının ana sınıflandırması

Hava değişim yoğunluğu normları, sağlık kuralları ve düzenlemeleri (San Pin) ve inşaat kuralları ve düzenlemeleri (SNiP) tarafından yönetilmektedir.

Bir havalandırma sistemi tasarlarken, aşağıdaki parametreler dikkate alınır:

• performans (hava hızı m? / h oranında);
• Kanal debisi (m / s)
• çalışma basıncı (Pa);
• ısıtıcı gücü (kW);
• maksimum gürültü seviyesi (dB).

Havalandırma sistemlerinin modern sınıflandırması, aşağıdaki kriterlere uygun olarak tiplere bölünmeyi içerir:

• hareketli hava akışlarına uygun olarak - doğal (pasif) havalandırma ve zorlanmış (mekanik) tip farklıdır;
• Organizasyon - tedarik ve egzoz yöntemine uygun olarak;
• tasarımın özelliklerine göre - channelless ve kanal;
• Amaca uygun olarak - yerel, genel değişim, acil durum ve duman.

Havalandırma sistemlerinin tasarımı ve üretimi, kişi başına düşen hava miktarına dayanmaktadır. Örneğin, bir hava saldırısı barınağının parametreleriyle ilgili olarak, kişi başına düşen hava tüketimi saatte yaklaşık 2.5 metreküp iken, bir ofis odasında bu parametreler 20 m'ye yükselmektedir.

Havalandırma sistemlerinin bu modifikasyonlarını daha ayrıntılı olarak ele alın.

Doğal ve zorla havalandırma düzeni

Daha önce de belirtildiği gibi, modern havalandırma sistemleri doğal ve zorlanmış modifikasyona ayrılmıştır.

Farkı nedir ve bunları veya diğer kapalı mekanları düzenlemek için daha uygun olan nedir?

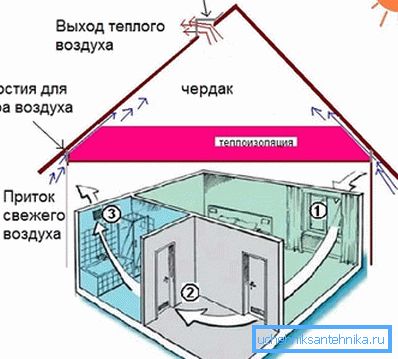

1. Doğal havalandırma, nesnenin içindeki ve dışındaki basınç farkı nedeniyle çalışır.. Egzoz havası kaput boyunca boşaltılırken, giriş, özel giriş borularından veya pencere ve kapıların girişindeki sızıntılardan gerçekleştirilir.

Doğal (pasif) tipteki sistemler sırayla aşağıdaki değişikliklere ayrılır:

• Organize havalandırma - özel olarak hazırlanmış emme ve egzoz açıklıkları aracılığıyla cihaz hava değişimini içerir. Böyle bir sistem, egzoz havasını sadece besleme havasıyla değiştirmeye değil, aynı zamanda akış yoğunluğunu da ayarlamaya izin verir.
• Organize olmayan havalandırma, besleme havası kanalı olmayan bir davlumbazın varlığını önceden varsayar (işlevi, açık bir havalandırma veya pencere ve kapıların girişindeki boşluklar ile gerçekleştirilir).

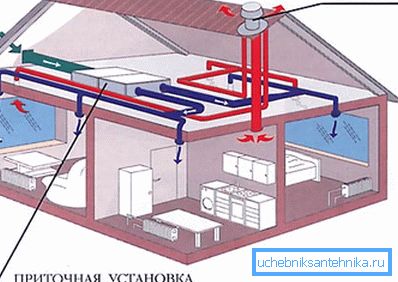

1. Mekanik (cebri) havalandırma, fanları veya ejektörleri kullanarak basınç farkı yaratarak havanın hareketini içerir.

Şema pasif çeşitliliğe kıyasla daha verimlidir, çünkü bina dışındaki iklim koşullarından bağımsız olarak çalışır.

Önemli: Özel elektronik cihazların kullanılması nedeniyle, havalandırma sistemleri ve otomatik kontrolün, odadaki hava değişimi temel parametrelerinin etkin kontrolü ile birlikte gönderilmesi mümkün olmaktadır.

Sistemlerin hava değişimi organizasyonu türüne göre sınıflandırılması

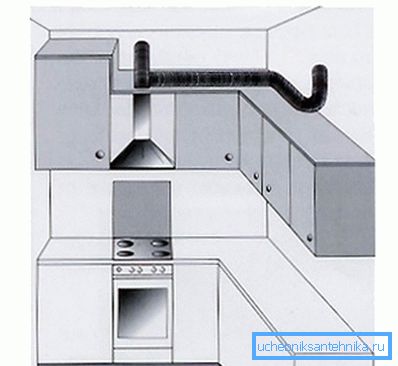

• Yerel havalandırma - Bu, odanın belirli alanlarına havanın verildiği bir besleme havası şemasıdır, bu bölgelerden çıkan egzoz havası çıkarılır. Hava değişiminin uygulanması için böyle bir şemanın tipik bir örneği, sobanın üzerine monte edilmiş bir mutfak kapayıcısıdır.

Evsel kullanıma ek olarak, böyle bir şema, bir veya daha fazla üretim sahasındaki kirli havanın çıkarılması gereken endüstriyel tesislerin havalandırılmasında geniş bir uygulama alanı bulmuştur.

• Genel değişim tipi havalandırma parametrelerinden bağımsız olarak, tüm oda boyunca hava değişimi parametrelerinin eşit derecede etkili bakımı için tasarlanmıştır.

Bu tür planlar genellikle ofis alanı ve perakende alanı düzenlemesinde kullanılır.

• Duman önleyici sistemler odada yangın güvenliği çerçevesinde kuruldu.

Yetkisiz ateşleme durumunda duman tahliye sistemleri yanma ürünlerini ortaya çıkarır, odadaki insanların tahliye edilmesine ve yangında hasar görebilecek değerli malların tahliyesine izin verir.

• Acil Durum Havalandırma Sistemleri MPC standartlarını aşan hacimlerde, zararlı veya potansiyel olarak tehlikeli maddelerin beklenmedik bir şekilde salınması olasılığının yüksek olduğu alanlarda kullanılır.

Acil durum ventilasyonu yüksek performans ile karakterizedir ve mümkün olan en kısa zamanda fazla gazı çıkarmanıza izin verir. Bu tip tesisler sadece endüstriyel tesislerde kurulmakta ve işletilmektedir.

Havalandırma sistemlerinde kullanılan ekipman

Piyasadaki havalandırma sistemleri için ekipman ve aksesuarlar, aşağıdaki kategorilere dikkat ettiğimiz geniş bir cihaz yelpazesi ile temsil edilmektedir:

Fanlar - havalandırma kanallarına hava zorlayan mekanik bıçak tipi cihazlar.

Tasarım ve işletim özelliklerine uygun olarak, fanlar aşağıdaki değişikliklere ayrılmıştır:

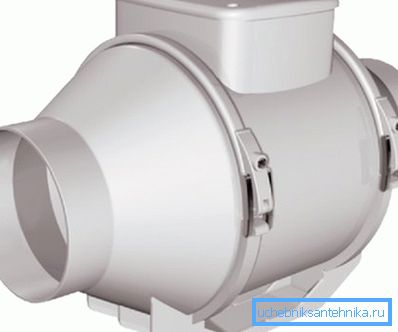

• kanal (dikdörtgen ve yuvarlak);
• çapsal (teğetsel);
• eksenel (eksenel);
• radyal (santrifüj);
• tavan.

Bu cihazların ana türlerini olabildiğince ayrıntılı olarak ele alın:

• Aksiyal veya eksenel fanlar olarak adlandırılanlar, en basit ev davlumbazlarında uygulama bulmuşlardır.

Bu tür cihazlar düşük bir fiyatla ayırt edilir. Tasarım, içinde bir elektrik motoru ve havayı süren bir pervane bulunan harici bir muhafazadır. Tasarımın sadeliğine rağmen, bu tip fanlar, farklı şekilde düzenlenmiş analoglara kıyasla daha yüksek verime sahiptir.

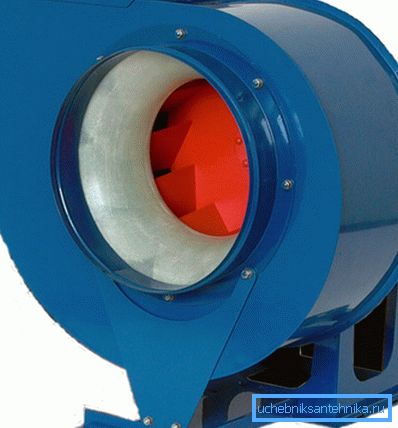

• Radyal (santrifüj) fanlar, endüstriyel sistemlerin yapımında yaygın olarak kullanılmaktadır. Bu cihazlar güvenilirlik ve sonuç olarak uzun bir kaynak ile karakterizedir.

Cihazın tasarımı, kendi ekseni etrafında dönen, spiral bir muhafaza ve içinde bulunan bir pervane. Vida, santrifüj kuvvetinin etkisiyle kanala atılan hava akışını döndürür.

• Teğetsel (çaplı) fanlar başka bir tür endüstriyel tesislerdir. Cihaz, hava girişi ve çıkışı için bağlantıları olan kapalı bir tasarıma benziyor. Bu tür tesisler klima sistemlerine ve ısı perdelerine monte edilir. Daha az sıklıkla, ünite kanal kopmasına kurulur.

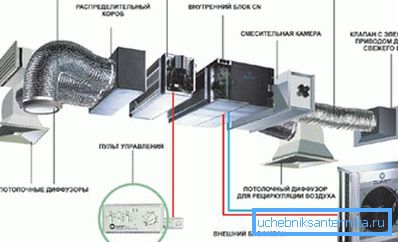

Üfleyicilere ek olarak, havalandırma sistemlerinde aşağıdaki yapısal elemanlar kullanılır:

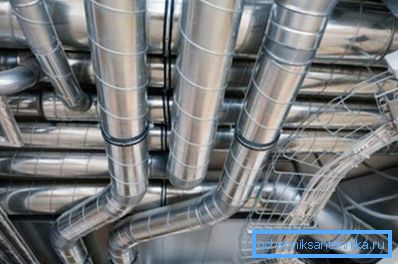

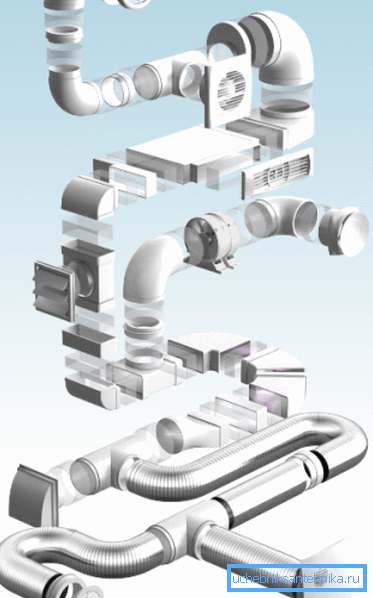

• Hava kanalları - dikdörtgen veya yuvarlak kesitli borular, musluklar ve özel montaj aksesuarları ile tek bir yapıya bağlanır.
• Havalandırma sistemleri profilleri - tüm bileşenlerin monte edildiği montaj deliklerine sahip metal kılavuzlardır.
• Ses zayıflatıcılar ve ses yalıtım malzemeleri - sistemin çalışması sırasında gürültü seviyelerini azaltmak için kullanılır.
• Havalandırma sistemleri için filtreler, giriş kanalına monte edilen ve odaya toz ve diğer kirletici maddelerin girmesini önleyen çok çeşitli cihazlardır.

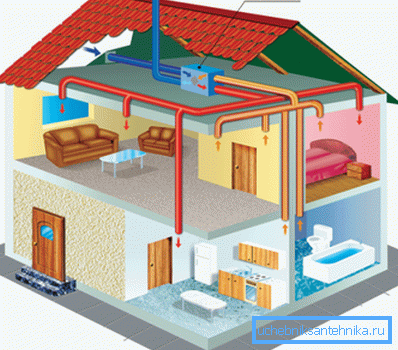

• Hava ısıtıcıları - havalandırma sistemlerinde kullanılabilir ve ısıtmayı tamamen değiştirin. Konvansiyonel ısıtıcılar ile birlikte, geri kazanım cihazları havalandırmada giderek daha fazla kullanılmaktadır ve bu da enerji tüketimini azaltarak havanın ısınma maliyetini azaltmayı mümkün kılmaktadır.

Sonuç

Böylece, cihaz havalandırma sistemlerinin özelliklerini dikkate aldık. Ayrıca, belirli programların uygulanmasında hangi ekipmanın kullanıldığını bulduk. Bu bilgi, örneğin bir kır evinde havalandırmanın düzenlenmesi gibi pratikte uygulanabilir.

Herhangi bir sorunuz var mı? Bu makaledeki videoyu izleyerek daha yararlı bilgiler bulacaksınız.
