Havalandırma sistemlerinin tasarımı - bu tür işin ana

Bilindiği gibi, evdeki ve diğer odalardaki mikro iklim, büyük ölçüde hava değişiminin ne kadar verimli ve verimli bir şekilde gerçekleştirildiğine bağlıdır. Havalandırma sistemleri ve iklimlendirme sistemlerinin kurulumu ve tasarımı oldukça pahalı olduğundan, bu tür projelerin taslaklarının ana özellikleriyle tanışmak çok mantıklı, çok para biriktirecek ve en yaygın hatalardan kaçınmanıza olanak sağlayacaktır.

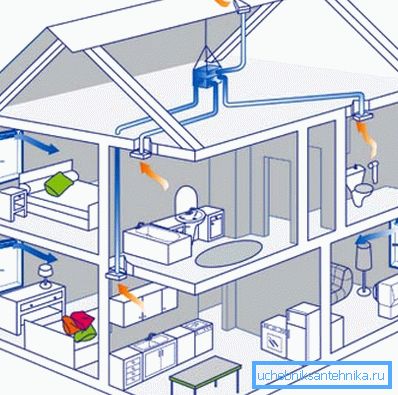

Özel bir ev için havalandırma sisteminin tipik tasarımı çok basittir, ancak temel kural ve düzenlemeleri bilmiyorsanız bile birçok hata yapabilirsiniz.

Özel binalarda havalandırma çeşitleri

Endüstriyel ve diğer büyük nesnelerde havalandırma sistemlerinin tasarımı ve hesaplanması bu alanda derin bilgi gerektirdiğinden ve karmaşık araştırmalar gerektirdiğinden, bu çalışma sadece profesyoneller tarafından yapılmalıdır. Hangi özel evlerde dalgalanır, sonra bu alanda bilgi sahibi olmayanlara bile kuvvetler üzerinde basit bir proje yapar.

Küçük konutlarda 2 ana sistem türü uygulanmaktadır, bunların her birini daha ayrıntılı olarak ele alacağız:

Doğal havalandırma Temel avantajları basitlik ve düşük maliyetlidir, çünkü ek ekipmana ihtiyacınız yoktur, bunun fiyatı oldukça etkileyicidir, buna ek olarak bu tür iletişim periyodik bakım gerektirmez. Dezavantajlar, kalın duvarlı binalarda, geniş bir alana sahip odalarda ve zaten inşa edilmiş binalarda projenin karmaşıklığında zayıf işlevselliği içerir.
Cebri havalandırma Bu seçenek daha ileri düzeydedir, çünkü havanın hareketi bir fan veya tüm enjeksiyon sistemi tarafından sağlanır. Avantajları arasında, hava değişimini, filtrelerin mevcudiyetini, sıcaklık ve odadaki nem kontrolünü ayarlama olasılığını vurgulayabiliriz. Dezavantajlar, projenin kendi elleriyle kayda değer maliyeti ve karmaşıklığıdır.
İşte evin en basit doğal havalandırma sistemi.

Tasarım ve tasarım çalışması

Yukarıda belirtildiği gibi, havalandırma sistemlerinin tasarımı ve montajı sadece iletişimin karmaşıklığının az olduğu ve hata olasılığının minimum olduğu küçük nesneler üzerinde mümkündür. Her bir aşamada hangi faktörlerin temel olduğunu düşünün.

dizayn

Öncelikle, uygulanacak sistem türüne karar vermelisiniz.

Doğal seçeneklere gelince, aşağıdaki önemli faktörler tanımlanabilir:

  • Sistemdeki girişten çıkışa kadar olan maksimum mesafe 6 metreyi geçmemelidir, bu da gerekli çekişi sağlar ve yüksek sistem verimliliğini garanti eder.
  • Girişler gerekli hava akışını sağlamalıdır (bunu nasıl hesaplayacağız, biraz daha aşağıya bakacağız).
  • Çıkış kolektörü, tavan yüzeyinden 1 metreden daha az olmamalıdır, aksi halde itme rüzgarın etkisi altında değişebilir.
Nemin sisteme girmesini önlemek için egzoz borularına egzoz kapakları monte edilir.

Dikkat edin! İki basit kuralları hatırlayın: doğal havalandırma sisteminde en az sayıda bükme olmalı ve kanalların uzunluğu mümkün olduğunca kısa olmalıdır. Bu, yüksek sistem verimliliği sağlar.

Zorlanmış hava sirkülasyonu ile ilgili olarak, havalandırma sistemlerinin tasarımının aşağıdaki şartları dikkate alarak gerçekleştirildiğini hatırlamak önemlidir:

  • Her şeyden önce, sistemin hangi unsurlardan oluşacağı belirlenir, doğruluk önemli olan çok önemli bir aşamadır, çünkü gereksiz unsurların, eksiklikleri gibi, iş sürecinde aşırı derecede istenmediği için.
  • Ardından, sistemin bu veya diğer öğelerinin nerede bulunacağını belirlemeniz gerekir, her oda için bir plan yapmak ve tam olarak hangi düğümlerin yerleştirileceğini belirlemek en iyisidir.

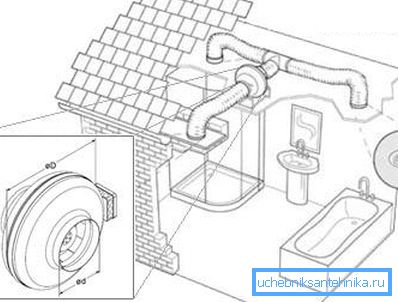

Her odanın planı, sistemin tüm tasarım özelliklerini içermelidir.
  • Havalandırma projesini binanın genel planına dahil etmek en iyisidir, bu nedenle tesisatın yapılması daha kolaydır, çünkü hava kanalları duvarların ve ara bölme duvarlarının boşluklarına yerleştirilebilir. Ek olarak, belirli elemanlar ve bunların bağlantı noktaları için delikler başlangıçta sağlanacak ve bu da işi daha sonra kolaylaştıracaktır.
  • Mutfak, banyo, banyo, kiler, kazan dairesi gibi binalara özel dikkat gösterilmelidir - yüksek kaliteli havalandırma ve artırılmış hava değişimine ihtiyaç duyarlar (örneğin, yüksek nem oranına sahip odalarda saat başına hava değişim hacminin oturma odalarına göre üç kat daha yüksek olması gerekir. ).

Dikkat edin! Montaj ve montaj işlerini basitleştirmek için bazen yuvarlak, kare veya dikdörtgen boruların kullanılması tavsiye edilir, oyuklara yerleştirmek çok daha uygundur ve bu tür iletişimleri dışarıda bırakmak için daha iyi bir yöntem vardır.

Fotoğrafta: dikdörtgen borular daha iyi görünüyor ve daha az yer kaplıyor.

Tasarım çalışması

İşe başlamak için tüm odaların parametrelerini ve amaçlarını içeren bir bina planına sahip olmalısınız. Gereken hava miktarı, her oda için ayrı ayrı hesaplanır ve saatte metreküp olarak ölçülür.

Bir oda için gerekli hava değişimini hesaplamanın iki ana yöntemi vardır, bunların her birinin özelliklerini dikkate alacağız:

  • Belirli bir odanın hacmiyle çarpılan çokluk faktörünü kullanabilirsiniz. Yani, odanın uzunluğu genişlik ve yükseklik ile çarpılır, sonuç kübik metre cinsinden hacimdir. Oturma odaları için, katsayı 1'dir, yani saat başına hava değişim miktarı hacimlerine eşittir, banyolar ve teknik odalar için, katsayı 3'tür.
  • Başka bir hesaplama seçeneği, kişi başı hava tüketimi standartlarının kullanılmasıdır. Yatak odaları için bu rakam saatte 20 metreküp, diğer oturma odaları için - 40, ev, banyo ve mutfak tesisleri için - 60. Yani, 4 kişinin sürekli yaşadığı evin oturma odasında, hava değişim hacmi 160 metreküp olmalıdır. saat, bu basit yeterli talimat hızlı ve doğru hesaplamaları yapmak için yardımcı olacaktır.

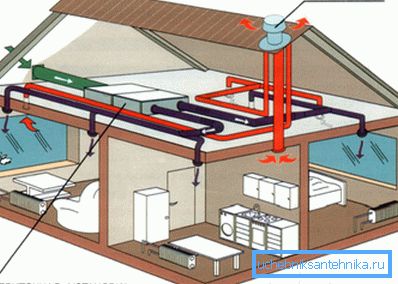

Havalandırma sistemlerini tasarlama normları, çeşitli ek fonksiyonlarla verimli iletişimin kullanılmasını gerektiren gerekli hava değişim hacmini açıkça düzenler.

Özellikle havalandırma sisteminin tasarımı bağımsız olarak gerçekleştiriliyorsa hava kanallarının büyüklüğünü seçmek de çok önemlidir. Aşağıda, akış oranına bağlı olarak hava değişim hacmini belirleyebileceğiniz bir masa bulunmaktadır.

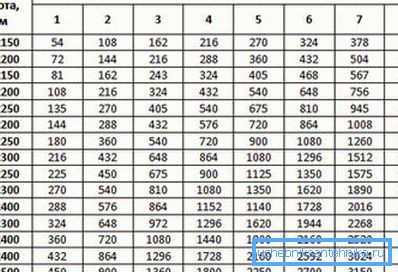

Tablo, tüm standart boyutlardaki havalandırma kanalları için veri sunar.

Dikkat edin! Doğal hava değişim kanalları için izin verilen minimum çapın, zorunlu sistemler için 6 cm'den az olmamak üzere, 10 cm'den daha az olmamasını unutmayın.

Sonuç

Her halükarda, en iyi çözüm bitmiş projede ve hesaplamaların uzmanların sonuçları üzerinde anlaşmak olacaktır. Bu makaledeki video, söz konusu eserlerin bazı özelliklerini daha iyi anlamanıza yardımcı olacaktır.
