Havalandırma testi: test değerleri ve düzenleme

Havalandırma sisteminin testi nedir? Hangi parametreler değerlendirilir? Havalandırma sistemlerinin düzenlenmesini düzenleyen herhangi bir düzenleyici belge ve bunların doğrulanması için prosedür var mı?

Bu soruları cevaplamaya çalışalım.

Belgelerin listesi

Havalandırma ile ilgili belgelerin oldukça kapsamlı bir listesinden, iki ana şeyi incelemek zorundayız.

• SNiP 3.05.01-85'de cihaz havalandırması için genel gereksinimleri ortaya koymaktadır.
• GOST 12.3.018-79'da, havalandırma sistemlerinin aerodinamik testleri olan teknoloji açıklanmıştır.

Önemli: Havalandırma sistemlerinin kapsamlı testinin yapılması, sistemin gerçek performansının her iki ölçümüne ve havalandırma teçhizatının parametrelerinin belirtilenler ile doğrulanmasıyla görsel denetime dayanarak verilir.

Test sonuçlarına göre, sahibine bir havalandırma pasaportu verilir.

Neden ihtiyaç duyuluyor?

• Pasaport, satın aldığınız sırada Rus standartlarına uygunluk belgelerine sahip olmasa bile, satın aldığınız ekipmanı resmi olarak kaydeden bir belgedir.
• Ek olarak, belge, denetçilerle yapılan her türlü anlaşmazlıkta ağır bir argüman olarak hizmet edecektir. Yangın, duman ve diğer aksaklıklarda, sahibi her zaman, havalandırmanın yapısını ve performansı ile ilgili standartların uyuşmazlığından kaynaklanmadıklarını kanıtlayabilecektir.

Düzenleyici belgelerin gerekliliklerine dönelim.

Gereksinim

SNiP 3.05.01-85

Buğuluğun mümkün olduğu hava kanalları, her bir metre uzunluğa 1 - 1,5 cm'lik drenaja sabit bir eğim ile serilir. Bu tür kutuların boyuna dikişleri sadece üst kısımlarında bulunur (ayrıca sorunların ve kirlenmenin zamanında tespiti için “havalandırma muayenesi” makalesini okuyun).

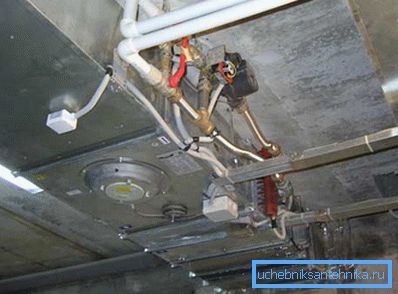

Flanşlar arasındaki contalar sadece flanşın dışında uzatılabilir.

Conta malzemesi de düzenlenmiştir.

1. 70 ° C'ye kadar hava sıcaklıklarında, köpük kauçuk, köpük kauçuk, kalın lastik conta veya mastik polimer kablo demeti kullanabilirsiniz.
2. 70C'nin üzerindeki sıcaklıklarda asbest karton veya asbestli tow kullanılmaktadır.

Nuance: Asit dumanları ile hava kirliliğine neden olan teknoloji için sadece asit dirençli kauçuk kullanılmaktadır.

Gerlen (kauçuk benzeri bir malzemeden yapılmış bir sızdırmazlık bandı), sızdırmazlık macunları ve ısıyla büzülebilir manşetler, soket bağlantılarını kapatmak için kullanılabilir.

Tüm cıvatalar flanşa sıkılmalıdır. Somunlar flanşın bir tarafında olmalıdır; yatay düzenlemesiyle, fındık genellikle altta bulunur. Talimat, banal emniyet ile bağlantılıdır: bir cıvata, somundan daha ağırdır ve büyük bir yükseklikten düşürülürse, daha ciddi yaralanmalara neden olabilir.

Havalandırma sistemlerinin, diğer şeylerin yanı sıra test edilmesi, kanalların ziftinin görsel bir kontrolünü içerir. Ne olmalı?

Nüans: Binadaki tavan yüksekliği 4 metreye kadar olduğunda, tavandaki dikey havalandırma millerini sabitlemeniz önerilir.

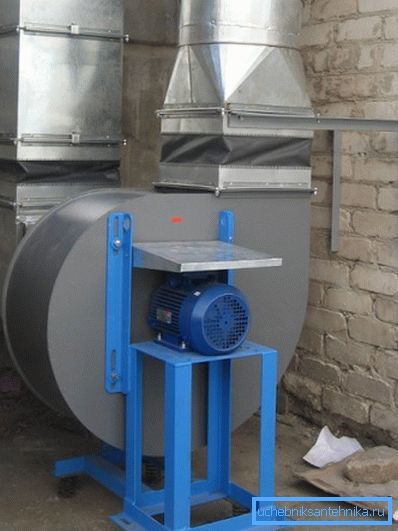

Hava kanalları, vibrasyonun iletilmesini engelleyen esnek uçlarla fanlara bağlanır.

Radyal fanlar, ankrajlardaki titreşim önleyici temellere kurulmalıdır. Titreşim izolatörlerinin kendileri, zemine veya temele monte edildiğinde, sabitleme gerektirmez, ancak bunları metal yapılara sabitlemek gerekir.

Fanların ve elektrik motorlarının eksenleri kesinlikle eş eksenli veya paralel olmalıdır (tork aktarma yöntemine bağlı olarak).

Havalandırma sisteminin tüm potansiyel olarak tehlikeli unsurları (kavramalar, kayışlar, açık emme nozulları) koruyucu kapaklar ve ağlarla kaplıdır.

GOST 12.3.018-79

Belgeye göre, havalandırma sistemlerinin aerodinamik testleri nasıl yapılır?

Ölçüm noktaları

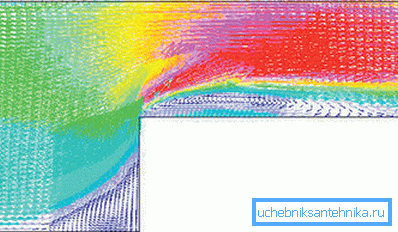

• Basınç ve akış hızını ölçmek için, akış perturbasyon noktasından (dönüş, vana, ızgara vb.) Sonra 6 hidrolik çaptan daha yakın olmayan ve 2 hidrolik çaptan daha yakın olmayan bölümler seçilir. Bu kural ile uyumsuzluk maliyeti, türbülans nedeniyle ölçüm sonuçlarında ciddi bir bozulmadır.

Referans: iç çapa eşit bir yuvarlak kanal hidrolik çapı için. Dikdörtgen için, A ve B'nin kanalın iç kısmının yanları olduğu 2AB / (A + B) olarak hesaplanır.

• Ölçüm noktasının (ölçüm bölümü) ani daraltma veya kanal genişletme noktasında yerleştirilmesine izin verilir. Ayrıca, alanı daraltmada en küçük kesit alanına eşittir.

ekipman

Havalandırma ve iklimlendirme sistemlerinin bireysel testleri için hangi ekipman kullanılır?

1. Bir akıştaki dinamik basıncı, 5 m / s'nin üzerindeki bir hızda ve sabit bir akıştaki statik basıncı ölçmek için bir kombine basınç alıcısı kullanılır.
2. Hızlı bir şekilde (5 m / s) akışlarda toplam basıncı ölçmek için adından da anlaşılacağı gibi bir tam basınç alıcısına ihtiyaç vardır.

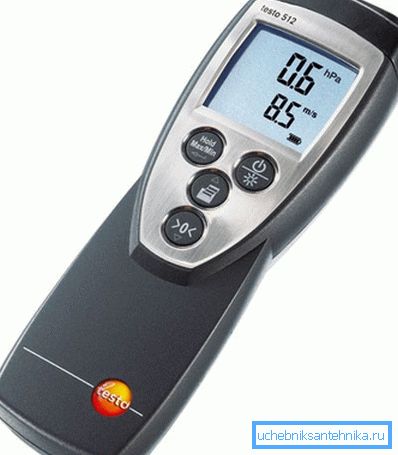

3. Basınç düşüşünü ölçmek için diferansiyel basınç göstergesi ve basınç göstergesi kullanılır.

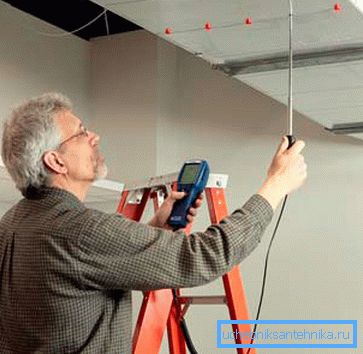

1. Anemometre (termo-anemometre) - yavaş (5 m / s'ye kadar) hava akış hızını ölçmek için.
2. Barometre - ortamın basıncını ölçmek için. Bu, havalandırma çalışırken hava akışını değerlendirmek için gereklidir.
3. Cıva termometresi veya termokupl - hava sıcaklığını ölçmek için.
4. Psikrometre - nem seviyesini ölçmek için.

Nüans: Tozlu akışlarda yapılan ölçümlerde, cihazların tasarımı, kendi elleriyle, bir fırçayla veya kompresörden gelen basınçlı hava akımıyla, basit temizlemelerini sağlamalıdır.

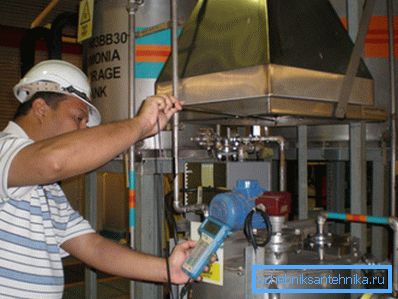

Test siparişi

Testler, ventilasyonun başlamasından 15 dakika sonra yapılmaz; Bu süre boyunca, basınç, hız, sıcaklık ve nemin tüm temel parametreleri stabilize olur.

Tam olarak ölçülen nedir?

1. Odada hava basıncı.
2. Kanaldaki sıcaklık.
3. Odada sıcaklık.
4. Dinamik akış basıncı.

1. Aynı akışta statik basınç.
2. Aynı noktada toplam basınç.
3. Anemometrenin akışın ölçülen enine kesitinin düzleminde olduğu ve okumalarındaki değişim.

emniyet

Güvenlikle ilgili tek bir gereksinim vardır: ölçüm süreci, tehlikeli veya patlayıcı gaz konsantrasyonlarının oluşmasına yol açmamalıdır.

belgeleme

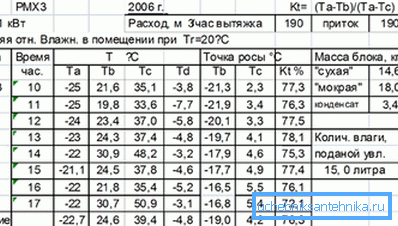

Ölçümler ve bunların işlenmesi temelinde, tüm parametrelerin girildiği aerodinamik ventilasyon testleri protokolü derlenmiştir. Ölçüm kayıtlarına ek olarak, havalandırma ekipmanlarının bireysel olarak test edilmesi, görsel denetimin sonuçlarını ve belirtilen ekipmanın gerçek özelliklerinin doğrulanmasını içerir.

Aktivasyona tabi olmak için:

• Fan için - tipi, pervane çapı, akış hızı ve toplam akış basıncı, devir ve kasnak çapı.
• Elektrik motoru için - tip, güç, hız, tork ve kasnak çapını iletme yöntemi.
• Klimalar ve ısıtıcılar için - Çalışma basıncına göre tip, soğutucu sirkülasyon şeması, tipi ve test sonuçları.
• Filtreler için - çıkış, yüzde yakalama ve basınç düşüşü.
• Nemlendiriciler için - tip, hava akışı, püskürtücüden önceki basınç, püskürtücünün ve motor gücünün tekerleğinin çapı ve çapı.

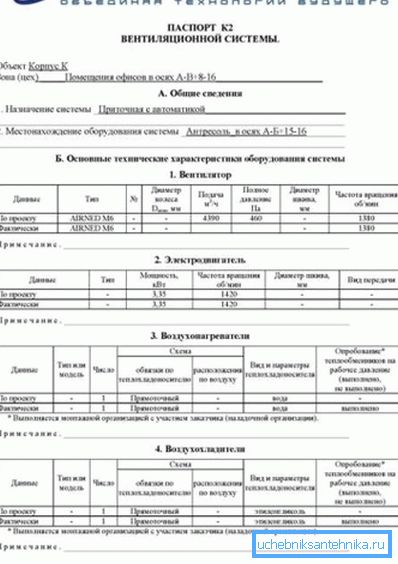

Havalandırma sisteminin test edilmesi, tüm teknik gerekliliklere uymak ve gerçek özellikleri projeden% + 10'un üzerinde bir oranda saptırmak, bir havalandırma pasaportunun verilmesine temel teşkil eder.

Sonuç

Düzenleyici gereklilikler ve test prosedürleri konusunda okuyucuda birikmiş sorulara cevap verebileceğimizi umuyoruz (ayrıca bakınız “Havalandırma için otomasyon: fonksiyonlar, özellikler, kabiliyetler”).

Her zaman olduğu gibi, bu makaledeki video ek bilgi sunacaktır. İyi şanslar!
