Havalandırma üniteleri: teknik özellikler ve kurulum

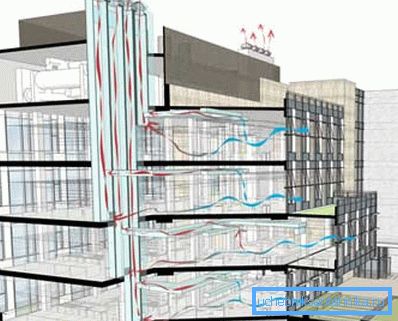

Herhangi bir binanın yüksek kaliteli havalandırmaya ihtiyacı vardır. Konut yüksek katlı binalarda ve endüstriyel komplekslerde, özel havalandırma üniteleri onu uygulamaya yardımcı olur. Bütün sistemlerde dizilmişler, tüm konut ve yardımcı odaları birleştiriyorlar. Daha sonra, mühendislik harikalarını daha detaylı olarak analiz ediyoruz.

Genel hükümler

Her şeyden önce, havalandırma sürecinin kendisine ya da sorusuna biraz dikkat edelim: Neden ihtiyaç duyulur? Burada en önemli iki faktörü vurgulayabilirsiniz:

Bu nedenle, uygun havalandırmanın uygulanmasının hem konut sakinleri hem de binanın kendisi için son derece önemli olduğunu görüyoruz. Ve eğer özel evlerde bir boru bu görevi yerine getirmek için kullanılırsa, o zaman birçok odaya sahip büyük binalarda, söz konusu blokları kullanarak duvarlarda bir kerede bir havalandırma sistemi oluşturmak daha rasyonel olacaktır.

Açıklama ve uygulama

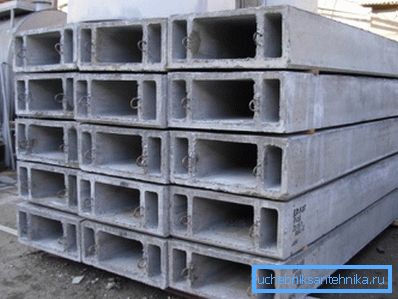

Havalandırma ünitesi, çeşitli tipte havalandırma kanallarına sahip bina yapısının kendi kendini destekleyen bir elemanıdır. Bir kaynak makinesi ve çimento harcı kullanarak ağırlıklı olarak yatak duvarlarına veya döşeme plakalarına sabitlenir. Bu tür birçok bölümün kombinasyonu ve hava kütlelerinin değişimi için tek etkili bir sistem oluşturur (ayrıca bkz. “Çatı havalandırması” makalesi ev geliştirmede basit fakat önemli bir adımdır).

Yapısal farklılıklar

Aşağıdaki havalandırma tipleri kullanılır:

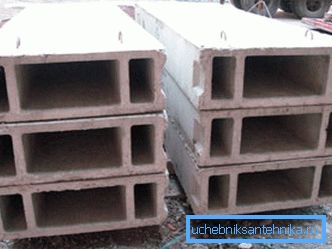

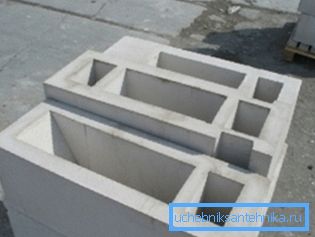

1. yekpare. Bir toplama kanalı ve eğimli uydu kanalları ve sadece dikey kanallarla donatılmış iki ek bileşen dahil olmak üzere bir ana bileşenden oluşturulurlar. Ek olarak, özel gömülü elemanlarla donatılmışlardır, bu sayede blokların yatak yüzeylerine sabitlenmesi gerçekleştirilmiştir. Bu modeller mutlak sızdırmazlık nedeniyle yüksek güvenilirlik ve verimlilik ile karakterizedir.

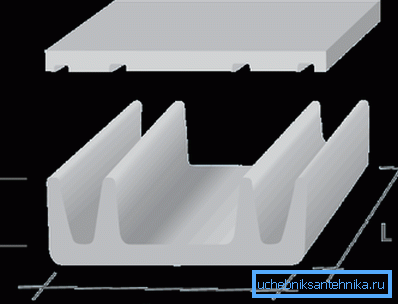

1. prefabrik. Kurulum alanında iki bileşen bir kaynak makinesi yardımıyla birleştirilerek monte edilirler. Böylece, bu tür ürünlerin nakliyesi ve kurulumu çok daha kolaydır. Onların fiyatı da ağırlıklı olarak daha düşük. Ancak eklemlerin ortaya çıkması nedeniyle performans göstergelerindeki düşüşe dikkat edilmelidir.

Hammadde seçenekleri

Havalandırma ünitelerinin üretiminde kullanılan hammaddelerin bileşimi, fonksiyonlarını etkileyen farklılıklar gösterebilir.

En yaygın bakalım:

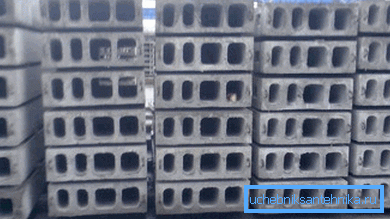

1. Betonarme. Betonarme bir metal "iskeletin" varlığına bağlı olarak daha fazla dayanıklılık ve güvenilirlik ile karakterize edilir. Fakat aynı zamanda çok büyük bir ağırlık verir, bu da daha sonra güçlendirilmiş bir temel gerektirir ve kendi ellerinin kurulumunda ek zorluklar ekler.

1. Alçı beton. Bileşimdeki jipsin varlığı, mukavemet kaybı nedeniyle tüm yapının kütlesini önemli ölçüde azaltabilir. Genel olarak, bu malzemeden yapılan havalandırma sistemi daha ekonomiktir, çünkü tabanın güçlendirilmesi gerekli değildir ve bazı durumlarda kurulum, pahalı asansör kullanılmadan da yapılabilir.

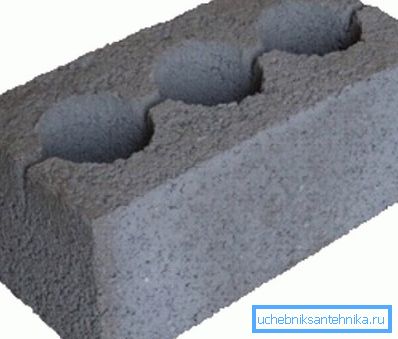

1. genişletilmiş kil hafif beton. Kilditi betona eklemek, bitmiş ürünün ısıl iletkenliğini önemli ölçüde azaltabilir. Ayrıca, bu tür ürünler, hem konut hem de endüstriyel tesislerin yapımında asla gereksiz olan çok yüksek bir yangın direncine sahiptir.

İpucu: zayıf bir ısıtma sistemine sahip binalarda, havalandırma oluştururken keramsit beton bloklarının kullanılması önerilir. Bu malzemenin ısı yalıtım özellikleri nedeniyle, giden hava kütleleri daha yavaş soğumaya başlar ve yüksek akış kuvvetini garanti eder.

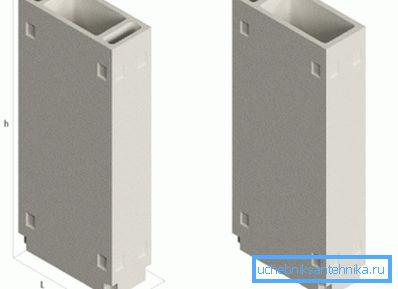

boyutlar

Havalandırma ünitelerinin doğrusal boyutları aşağıdaki tabloda sunulmaktadır:

Montaj çalışması

İpucu: Havalandırma ünitelerinin montajını kendi ellerinizle yapsanız bile, profesyonel bir mimarın hizmetlerini kullanmanız önerilir. Binanın tüm özelliklerini göz önünde bulundurarak en uygun tasarımı hesaplayabilecek, sonuçta malzeme tasarrufu sağlayacak ve gelecekteki havalandırma sisteminin verimliliğini artıracaktır.

Gerekli tüm işleri gerçekleştirmek için, iki yükleyici ve bir iskele gereklidir.

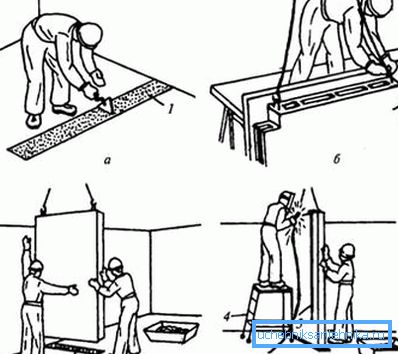

Faaliyetlerinin talimatı aşağıdaki gibidir:

1. İlk adım, bozulmaları önlemek ve yapışma performansını artırmak için, kurulumun gerçekleştirileceği alt desteğin tüm olası kalıntılarını gidermektir.
2. Daha sonra yüzey ıslatılır ve özel bir çerçeve tapa ile kapatılır, bu da çimento harcının havalandırma kanallarına girmesini önler.

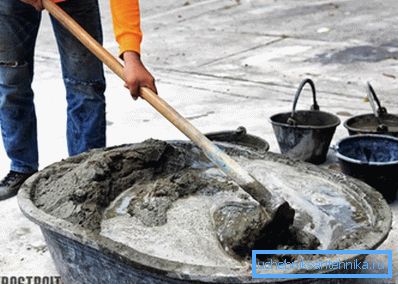

3. 1: 3 oranında çimento ve kum karışımı.

İpucu: Daha yüksek kalitede ve doğru oranlarda olduğu için fabrika çimento-kum karışımının kullanılması tavsiye edilir.

1. Elde edilen homojen karışım, şablon üzerinde bir maça ile bindirilmiştir.
2. Çözelti, alttaki ürünün sonunda bir mala ile gerilir ve bundan sonra çerçeve çıkarılır.
3. Şimdi, bir skafoldun hizmetine ihtiyaç duyulmaktadır; bu, bloğu denetlemekte, sarkmaktadır ve kaldırılmasına izin vermektedir.
4. Montajcılar havalandırma ünitesini kurulum alanına alırlar ve tüm deliklerin önceki bölümle çakıştığından ve ön kısımların kesinlikle çimento yatağına indirildiğinden emin olun.
5. Dikey seviye dikey yapı tarafından kontrol edilir. Bu çok önemli bir noktadır, çünkü en küçük hatanın varsayımı, gelecekte kurulu bloklarda geometrik ilerlemesine yol açabilir.
6. Kazayağı yardımı ile ürünün konumuna gerekli ayarlamalar yapıldı.
7. Ardından, kaynak makinesinin gömülü kısımlarını duvar bölümlerine tutturmak. Böyle bir işlem sırasında ünitenin olası önyargılardan kaçınmak için takip edilmesi gerekir.
8. Son aşama, malalarla yatay dikişin işlenmesi ve kapatılmasıdır, bundan sonra bir sonraki bölüme geçebilirsiniz.

Sonuç

Her binada yüksek kaliteli, düzgün çalışan havalandırma gereklidir. Bu olmadan, sadece insanların sağlığı değil, aynı zamanda binanın bütünlüğü de tehlike altındadır. Beton havalandırma üniteleri, dayanıklı ve güvenilir bir sistem uygulamanıza izin verir (ayrıca, “havalandırma sisteminin pasaportu: makbuzun amaçları, sistem için biçim ve düzenleyici şartlar” başlıklı makaleyi okuyun).

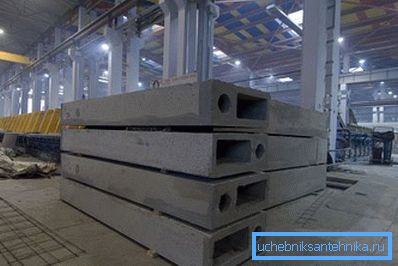

Bugünün üreticisi, yapısal özellikler, teknik parametreler ve üretim malzemeleri açısından farklılık gösteren bu tür ürünlerin birçok çeşidini sunmaktadır. Bunların en yaygın olanları, kurulum çalışmalarının özelliklerinin yanı sıra.

Bu makaledeki video, sunulan materyallerle doğrudan ilgili ek bilgileri size sağlayacaktır.

Havalandırma üniteleri - yüksek binalar ve endüstriyel komplekslerde havalandırma oluşturmanın en iyi yolu.
