Isı geri kazanımı ile havalandırma: cihaz, performans

Isı reküperatörü ne tür bir cihazdır? Enerji tasarrufu sağlayan besleme ve egzoz havalandırması nasıl çalışır - ısı geri kazanım plakası veya döner ünitelerle havalandırma nasıl yapılır? Reküperatör satın alma ne kadar çabuk sonuç verir? Kendi ellerimle yapabilir miyim? Bu soruları cevaplamaya çalışalım.

Nedir o

Çalışma prensibi

Biraz basit konuşmak gerekirse, geleneksel bir ısı değiştiricimiz var. Egzoz havalandırma sisteminden çıkan egzoz havasındaki ısının bir kısmını alır ve bu ısıyı giriş kanalındaki hava akışına aktarır. Amaç gayet açık: Isı geri kazanımlı ev tipi havalandırma, ısıtma evlerinin maliyetini azaltmak için tasarlandı.

Belirtiniz: yazın ısı geri kazanımı, klima maliyetini azaltacaktır. Isı eşanjörü her iki yönde de çalışabilir: ısı, hem egzoz kanalından, emme kanalına hem de giriş kanalından aktarılır.

sorunlar

İyileşme ile ilgili çok fazla potansiyel sorun yoktur.

Bazıları genellikle üretici tarafından kararlaştırılır, bazıları potansiyel alıcı için bir baş ağrısıdır.

• kondensat. Egzoz havasını nispeten soğuk bir eşanjörden geçirirken, nem yoğuşacaktır. Daha da kötüsü: sıfırın altındaki sıcaklıklarda, yüzgeçler donar ve cihazın verimini düşürür.
• Enerji verimliliği. Hemen hemen tüm ısı geri kazanım havalandırma birimleri uçucudur. Açıkçası, satın alımları, yalnızca harcadıklarından çok daha fazla enerji tasarrufu sağladıklarında anlamlı olacaktır.
• Geri ödeme süresi. Eğer 10-12 yılı aşarsa, geri kazanım şüpheli bir kazanım haline gelir: bu süre boyunca, kural olarak, yapının bazı kısımlarının (en azından fanlar) değiştirme ihtiyacı olacaktır, bu da genel masrafları artıracaktır. 20 yıllık geri ödeme süresi, satın alma işleminin anlamsız olduğunu açıkça göstermektedir.

Yürütme seçenekleri

İyileşme havalandırma sistemi nasıl çalışır? Temel planları kısa açıklamalarıyla listeliyoruz.

pullu

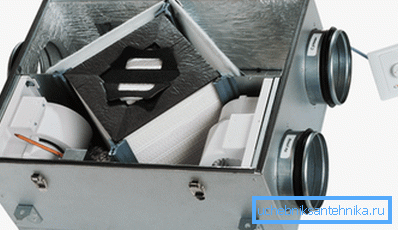

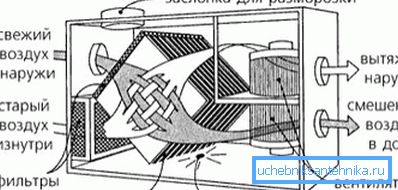

Egzoz ve giriş kanalları, bir bölme ile bölünmüş ortak bir gövdeden geçer. Bölme, ısı değiştiricinin plakalarıyla - çoğunlukla alüminyum, daha az sıklıkta - bakırla nüfuz eder.

Referans: Bakırın ısı iletkenliğinin iki katı vardır, ancak alüminyumdan çok daha pahalıdır.

Levhaların ısı iletkenliğine bağlı olarak kanallar arasında ısı transfer edilir. Bu durumda kondens probleminin tam büyümede artacağı aşikardır. Nasıl çözüldü?

Reküperatör, rölenin vana - baypasını açtığı sinyalde, iddiasız bir buzlanma sensörü (genellikle termal) ile beslenir. Sokaktan soğuk hava, ısı değiştiricinin etrafında akmaya başlar; Egzoz kanalındaki sıcak akış, plakaların yüzeyindeki buzları hızla eritir.

Bu cihaz sınıfı en düşük fiyat kategorisine aittir; Perakende fiyat neredeyse kanalın boyutuna doğrusal olarak bağlıdır. Bu yazı yazıldıklarında Ukraynalı online mağaza Rozet'in fiyatlarını veriyoruz:

Isı boruları ile

Isı değiştiricinin cihazı, yukarıda açıklananla tamamen aynıdır. Tek fark, ısı değiştirici plakaların kanallar arasında septuma nüfuz etmemesidir; bölmeden geçen ısı borularına bastırılırlar.

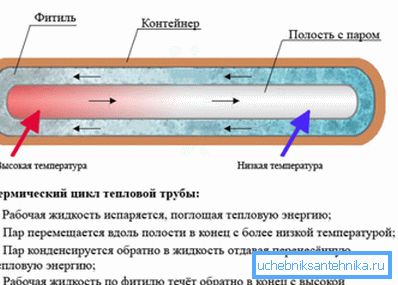

Referans: ısı borusu ısı transferi için uçucu olmayan bir cihazdır. Freon, mühürlenmiş bakır borunun daha sıcak ucunda buharlaşır ve soğutucu ucunda yoğunlaşır; Kondensat kılcal fitilden geçirilir.

Isı boruları nedeniyle, ısı değiştiricinin parçaları belirli bir mesafe için ayrılabilir.

döner

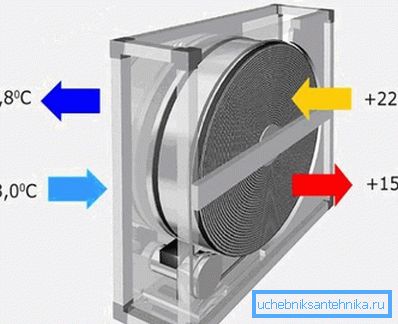

Emme ve egzoz kanalları arasındaki sınırda, lamel kanatlı rotor yavaşça döner. Kanallardan birinde ısıtılan plakalar, ikinci kanalda ısıyı verir.

Pratik koşullarda havalandırma sistemlerinde rotorun ısı geri kazanımı nedir?

1. Verim, plak cihazları için tipik% 40-50, tipik olarak% 70-75'e çıkar.
2. Kondens problemini çözme. Sıcak havadaki rotor plakalarında biriken nem, ısı soğuk hava akışına aktarıldığında tamamen buharlaşır. Aynı zamanda kışın düşük nem problemini çözer.

Ne yazık ki, planın çeşitli dezavantajları var.

1. Tasarımın daha karmaşık olması, düşük hata toleransı anlamına gelir.
2. Islak odalar için rotor şeması uygun değildir.
3. Isı değiştiricinin odaları, hermetik olmayan bir bölümle ayrılır. Eğer öyleyse - egzoz kanalındaki kokular içeri girebilir.

Orta ısı taşıyıcısı

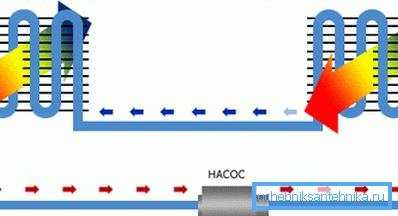

Isı transferi için sirkülasyon pompası ve konvektörlü klasik bir su ısıtma sistemi kullanılır. Karmaşıklık ve oldukça düşük verim (genellikle% 50'den fazla değil), ancak binanın mimari özelliklerinden kaynaklanan besleme ve egzoz kanallarının önemli bir mesafe ile ayrıldığı durumlarda haklıdır.

Etkinlik çalışması

Hava kurtarma ne kadar haklı? Bunu özel bir evin küçük bir çalışması örneğiyle açıklayacağız.

Dano

• Sıcaklığın yaklaşık% 25-35'inin kış havalandırması ile taşındığı tahmin edilmektedir. Ortalama değeri al -% 30.

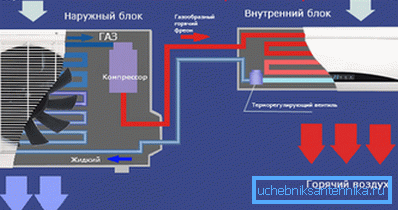

• Kış aylarında ikamet edilen evin tabanı, 3,2 kW nominal etkin termal kapasiteye sahip tek bir invertör klima ile saat başı ısıtılmaktadır. Sayaç okumaları ile değerlendirilen ortalama gerçek güç tüketimi, yaklaşık 500 watt'tır.

Açıklığa kavuşturmak için: eylem yeri ortalama Ocak sıcaklığı + 3.5 derece olan Sevastopol'dur. Daha soğuk bölgelerde, ısıtma için enerji tüketiminin çok daha fazla olacağı ve bir hava ısı pompası kullanma olasılığının sorgulanacağı açıktır.

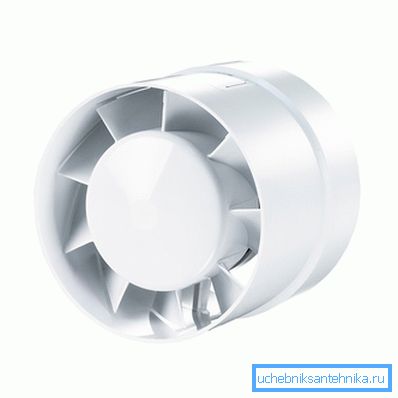

• Bir plakalı ısı değiştirici kullanıldığında, bunun çalışması için enerji tüketimi, yaklaşık 30 watt'lık bir kapasiteye sahip bir çift kanallı fan tarafından elektrik tüketimi ile sınırlandırılacaktır.
• Verimlilik iyileşmesi% 40 oranında çok gerileyecek. Kasım-Mart ayları arasında 5 ay boyunca etkili bir tasarruf sağlayacak olan ısıtma sezonunun süresi.

Dikkat edin! Oda ve sokak arasındaki sıcaklıkların deltası düştüğünde verim düşecektir; Ancak, hesaplamaları basitleştirmek için, bu gerçeği görmezden geliriz.

hesaplama

En basit eşanjörün sağlayacağı ortalama aylık tasarrufları ve 20.000 ruble maliyetle geri ödeme süresini hesaplayalım.

1. Isının sadece% 30'u havalandırma ile taşındığından dolayı, klimanın ortalama elektrik tüketimi 0,3 ile çarpmak mantıklı olacaktır. Havalandırma kanalına yararsızca uçan enerji miktarını alırız. 500 x 0.3 = 150 watt.
2. İyileşme verimliliği,% 40'a eşit bir şekilde almayı kabul etti. 150 x 0.4 = 60 watt.
3. Zorla havalandırma 30'unu yiyecektir. Yararlı dengede - 60-30 = 30 watt. Bu, ısı değiştiricinin ısıtma mevsiminde tasarruf edeceği sabit elektrik gücüdür.

1. Bir ayda 30 watt / saat * 24 saat * 30 gün = 21600 watt tasarruf edeceğiz. Kırım'da 1,64 ruble olan bir kilovat saatin mevcut maliyeti ile, ısıtma sezonunda aylık tasarruf 21.6 * 1.64 = 35.424 ruble olacak.
2. Isıtma sezonunun beş ayı boyunca, 35 * 5 = 175 ruble saklanacak. Yaz mevsiminde, caddede minimum sıcaklık delta ile, reküperatör pratik olarak çalışmaz, tam olarak bu yıl için tasarruf olarak kabul edilebilecek miktardır.
3. Geri ödeme süresi (kurulum maliyeti dikkate alınmaksızın) 20.000 / 175 = 114 yıl olacaktır (değişmeyen elektrik tarifeleri, gerçekçi olmayan varsayımlar).

Sonuçlar, öyle görünüyor ki, açıktır.

Çılgın eller

Satın alma maliyetini nasıl düşürürüm? Hurda malzemeler yardımıyla ısı geri kazanımlı havalandırma sistemi oluşturulabilir mi?

Talimatlar oldukça basit.

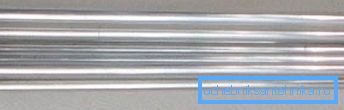

1. 10 mm çapında alüminyum tüpler kesin.
2. Levha alüminyumundan 4 mm kalınlığında iki levhayı ve boruların dış çapı için delikler açtık.

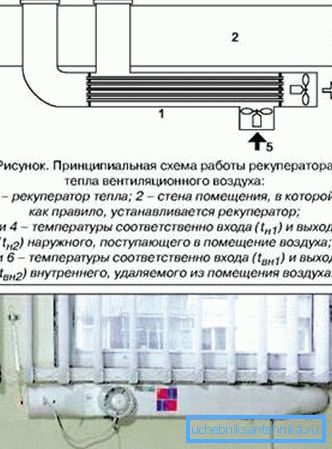

3. Isı eşanjörünü silikon conta üzerine monte ediyoruz ve bir havalandırma borusundan ve üç teesden bir tertibata yerleştiriyoruz.

1. Kanal fanlarını, hava akışını şemada belirtilen yönlerde organize edecek şekilde takın.

Sonuç

İyileştirme yoluyla ısı tasarrufu kavramı ve yukarıdaki hesaplamalar ile tanışmanın okuyucuya yardımcı olacağını umuyoruz.

Her zaman olduğu gibi, bu makalede videoda ek konu materyalleri bulacaksınız. İyi şanslar!
