Isıtma ve havalandırma tasarımı - konutun ekonomik ısınması

Herhangi bir odada bulunan bir mikro iklim, kişinin rahat hissettiği ve verimli çalışabileceği belirli bir optimum parametre kümesidir. Bu, esas olarak aşağıdaki parametrelerden etkilenir: nem, hava sıcaklığı, hava bileşimi. Ve mikro iklimin istikrarını koruma görevinin ana kısmının yerine getirilmesi, havalandırma ve ısıtma sistemlerinde yatmaktadır, bu yüzden tasarım konusuna özel dikkat gösterilmelidir.

Isıtma ve havalandırma sistemlerini birleştirmek mantıklı mı?

Ülkemizdeki çoğu insan geleneksel su ısıtmaya alışıktır ve havalandırma ile ısıtma sisteminin birleştirilmesi sorunu ciddiye alınmamıştır, ama boşuna. Sonuçta, havalandırma sisteminin tasarımı ve bir bütün olarak ısıtma, hava kanallarının kapasitesinin maksimum kullanımını sağlayacak, soğuk mevsimde boşta duramayacaklar.

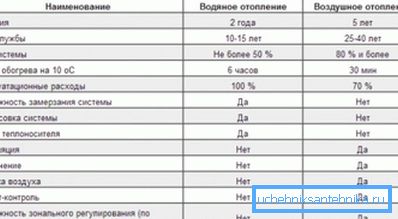

Ek olarak, hava ısıtma sisteminin, suyun bir ısı taşıyıcı olarak kullanıldığı geleneksel olana göre birkaç avantajı vardır.

Bir soğutucu olarak havanın kullanılması şunları yapmanızı sağlar:

• sistemin servis ömrünü uzatmak (hava ısıtma sisteminin dayanıklılığı 40 yıla ulaşır);
• odayı ısınma süresini azaltmak;

Dikkat edin! Bir su sistemi durumunda, radyatörün yeterince ısınmasını beklemeniz gerekir, bu saatler sürer. Hava sistemi odayı önceden ısıtılmış hava ile besler, sadece soğuk hava ile karışana kadar beklemeniz gerekir. Sadece 20-30 dakika sürecek.

Havalandırma ve iklimlendirme sistemlerinin tasarımı ile ilgili genel hükümler

Küçük bir malikanenin veya yüksek katlı bir binanın ısıtma, havalandırma ve iklimlendirme tasarımından bağımsız olarak, yapılan işin sonucu 2 doküman olmalıdır:

• Metin bölümü - açıklayıcı notta tasarımcı projede kabul edilen genel teknik çözümleri gösterir.. Özellikle, hesaplama hava kanallarının kabul edilen bölümünü, klima sisteminin ve ısıtma sistemlerinin gücünü haklı çıkarmaktadır. Sistem, endüstriyel işletmeye kurulacaksa, hava kanallarının agresif ortamlardan korunma yollarını belirtmek gerekir;
• grafik bölüm - çizimler, ısıtma, klima ve havalandırma ağlarının şemasını içermelidir. Havalandırma ve hava ısıtmanın bir kombinasyonu durumunda, iş biraz daha kolaydır.

Çizimlerle ilgili olarak, bunların GOST 21.602-79 ile sıkı bir uyum içerisinde gerçekleştirilmesi gerektiği belirtilmelidir, grafik kâğıt üzerindeki el ile basit bir taslak kabul edilemez.

Dikkat edin! Küçük bir evin havalandırmasını ve ısıtmasını kendi ellerinizle tasarlıyorsanız, elbette, GOST olmadan da yapabilirsiniz, asıl mesele çalışanların her şeyi anlamasıdır. Diğer durumlarda, standarda sıkı bir şekilde uyulması zorunludur.

Çizim çizimleri için kurallar

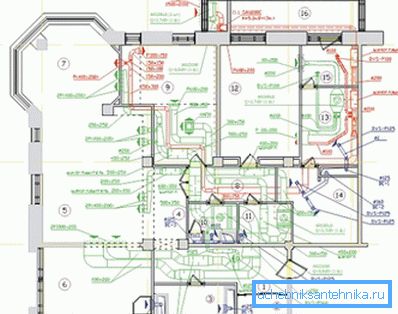

Çizimde, yansıtılan sistemin sadece şematik gösterimi değil, aynı zamanda evin planı da yer almalıdır, aksi takdirde, kanalın doğru bir şekilde yerleştirilmiş olup olmadığını değerlendirmek mümkün olmayacaktır.

Çok katlı binalara yönelik sistemlerin tasarımına gelince, genellikle gereklidir:

• A1 tabakasında binanın kat planını çizmek;
• numaralandırma yapılırken, GOST 21.602-79 sayılı Resmi Gazete Yönetmeliği yerine benimsenen 21.602-2003 sayılı GOST gerekliliklerine uygun olarak numaralandırma yapılır. Mekânların numaralandırılması için, sayı bir daire içine yerleştirilmelidir, numaralandırma, çizimin sol kısmından başlayarak gerçekleştirilir, ilk sayı, katın numarasını belirtmek için kullanılır ve diğerlerinin hepsi aslında tesislerin sayısıdır;
• daha sonra, aynı plan üzerinde, kapatma yapılarını başarısız olmadan ölçmek zorunludur, bu, sonraki ısı kayıplarının hesaplanmasının temeli;
• su ısıtması kullanılacaksa, düğümün yerini belirleyeceği yer seçilecek, her katta boru yerleşimi gösterilecek ve radyatör konumları belirtilecektir;

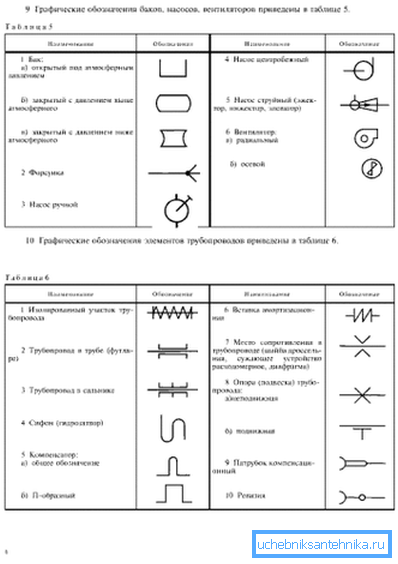

Dikkat edin! Isıtma ve havalandırma çalışma çizimlerindeki GOST, izin verilen sembollerin açık bir listesini verir. Bu konudaki yaratıcılık kabul edilemez ve bazı notasyon örnekleri aşağıda tartışılacaktır.

• Aynı şey hava kanalları ve klima sistemleri levhaları için de geçerlidir.

Çizimlerde kabul edilen sözleşmeler

Genel olarak, bir havalandırma sisteminin tasarımı, zeminlerin tasarım konumlarını göstermesiyle başlar. Bundan sonra, havalandırmanın sağlandığı tüm odalarda kesikler vermek gerekir.

Bu kesimlerde, havalandırma ızgaralarının tasarım pozisyonunun (yerleştirme yüksekliği ve boyutları belirtilir) gösterilmesi gerekir, bunun yanında aşağıdakilerin görüntülenmesi gereklidir:

• havalandırma kanalları ve mayın (noktalı çizgilerle gösterilmiştir);
• havalandırma milinin ağzını ve pencerenin ortasını işaretleyin;

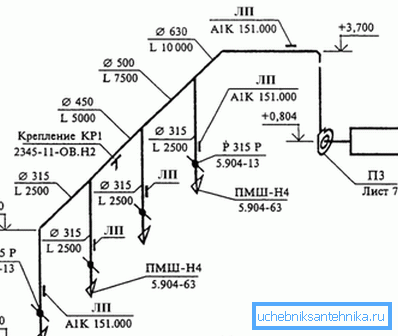

• Binada yapılan kesimler ve kat planları, havalandırma sisteminin aksonometrik projeksiyonunun temelini oluşturur.

Dikkat edin! Aynı talimat aynı zamanda, binaların havalandırma sistemi ile birlikte hava ısıtma sistemlerinin tasarımı için de geçerlidir.

Çizimler oluştururken, aşağıdaki kurallar geçerlidir:

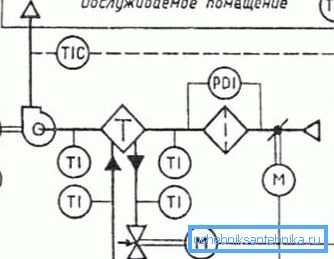

• Havalandırma ve ısıtma sisteminin herhangi bir elemanı etiketlenmeli ve seri numarasına yapıştırılmalıdır (aynı marka içerisinde). Örneğin, doğal sirkülasyonlu giriş sistemi, zorlanmış - P ile PE olarak tanımlanır, çizimdeki hava perdesi U harfi ile belirtilir ve ısıtma üniteleri A harfi ile tanımlanabilir.

GOST tasarım çizimleri ısıtma ve havalandırma, sadece bir belge ile sınırlı değildir.

Havalandırma ve ısıtma sistemlerinin bazı elemanlarının işaretlenmesi ayrı standartlarda verilmiştir:

• Bir levhada kanallar ve bağlantı parçaları işaretlenirken, GOST 21.206-93'ün önerilerine uyulmalıdır;
• GOST 21.205-93, boru hattı yalıtımı, amortisman girişi, destek ve diğer spesifik elemanlar gibi bir elemanın çiziminde gösterilmesi gerektiğinde kullanılmalıdır. Aynı standart hava akışının, tankların, boru bağlantılarının vb. Yönünü belirtmek için kullanılır;

• GOST 21.112-93 kaldırma ve taşıma ekipmanlarının sembollerine adanmıştır.

Dikkat edin! Bu tipteki sembolleri tasvir ederken, ölçek dikkate alınmalıdır.

Genel Tasarım Kılavuzu

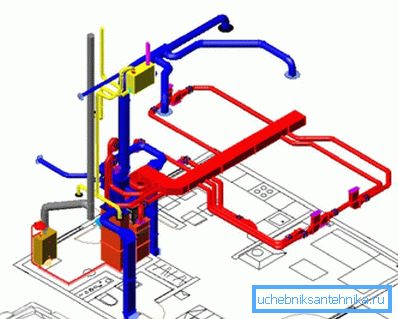

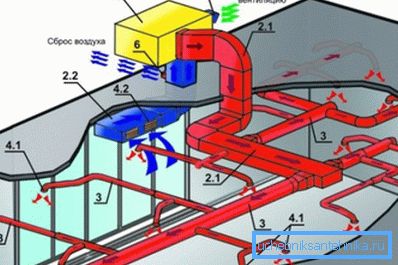

Isıtma sistemi ile kombine edilen havalandırma sistemi aşağıdaki prensibe göre çalışır:

• sıcak hava besleme borusundan evin odalarına verilir;
• Egzoz borusu üzerinden hava tesislerden alınır, temiz hava sokağa karışır ve hava karışımı tekrar ısıtma ünitesine beslenir;
• bu işlemden sonra tekrarlanır.

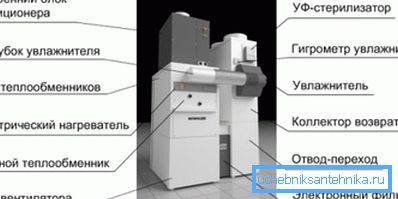

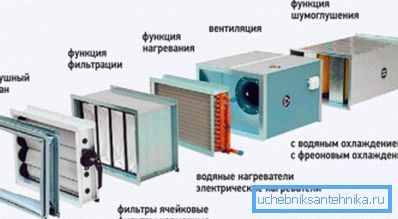

Dikkat edin! Bu tür sistemler zorunlu olarak bir filtre sistemi ile donatılmakta olup, çoğu zaman ek bir nem fonksiyonu vardır. Dolaşan havanın ek temizliğe ihtiyacı vardır, çünkü tamamen taze olarak değiştirilmez.

Her durumda özel konstrüksiyonda, ısıtma, havalandırma ve iklimlendirme tasarımı tek tek, ancak birkaç evrensel kuralları formüle edebilirsiniz:

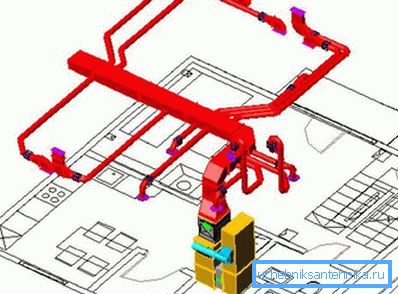

• Besleme hava kanalı katlar arasında rahatça yerleştirilir. Özellikle bu seçenek çerçeve konstrüksiyon teknolojisi için uygundur, borular odadaki tek bir santimetre boş alanı işgal etmeyecektir. 2. kattaki bu yerleştirme ile zemin seviyesinden ılık hava akacak ve 1. katta - tavandan;

Dikkat edin! Sıcak hava tedarik ızgaralarından akacak, bu nedenle onları doğrudan koltuk, koltuk vb. Üzerine yerleştirmek istenmeyeceği akılda tutulmalıdır. Aynı zamanda, bunların perdelerin üzerine yerleştirilmesi de istenmemektedir - herkesin sürekli sallanan perdelere bakmaktan memnun olamayacağı muhtemeldir.

• betonarme zeminlerde ise, hava kanallarını duvarların köşelerine yerleştirmek daha iyidir. Daha sonra çok seviyeli bir tavan kullanılarak kolayca gizlenebilirler.

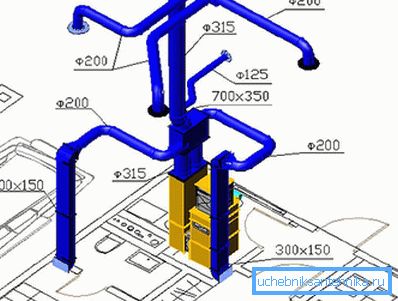

Geri dönüş egzoz borusunun yerleştirilmesi ile ilgili bazı özellikler vardır.

Bu nedenle, ısıtma ve havalandırma sistemlerinin uygun tasarımı şunları gerektirir:

• Hava alt kattaki egzoz borusuna girdi - zemin seviyesinde. Gerçek şu ki, burada ısıtılmış hava, odalara yukarıdan girmektedir, bu nedenle, zeminin yakınındaki çit, odanın daha homojen bir ısıtılmasına katkıda bulunmaktadır;

• 2. ve daha sonraki katlarda, çit tavanın yakınında yapılmalıdır - sıcak hava yükselir ve bu bölgede bir kişi için önemli olmayan birikir;
• hava kanalını düzenlemek için bir amortisör yerleştirmek mantıklıdır, kışın elektrik faturalarında tasarruf sağlar;
• Isıtma tesisatına bitişik alanlarda hava kanallarının ses yalıtımına özel dikkat gösterilmelidir. Bu alanlarda esnek hava kanalları kullanmak veya harici ses yalıtımı kullanmak mantıklı olabilir;
• Yaz aylarında, ısıtma çalışmaz, bu nedenle egzoz havalandırma bir çatı çıkışına sahip olmalıdır, sıcak mevsiminde, kirli hava onun aracılığıyla kaldırılacaktır;
• Sokaktan temiz hava karıştırmak duvar vanaları ile yapılabilir.

Ayrı olarak, ısı kaynağını belirtmek gerekir. Tabii ki, elektrik kullanarak çalışmayı kullanabilirsiniz, ancak bu tür sistemlere ekonomik denebilecek bir şey yoktur ve ülke evleri için elektrik bağımlılığı en iyi seçenek değildir.

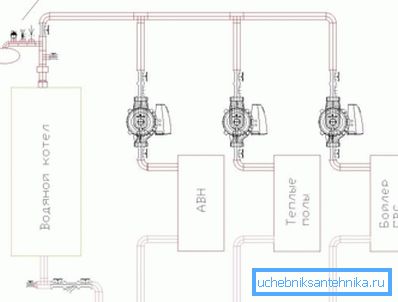

Bu nedenle, ısıtma elemanının geleneksel bir ısıtma kazanı ile bağlı olduğu tesisatlar sıklıkla kullanılır (elektrikli veya katı yakıt kazanı önemli değildir). Bu tür sistemlerin işletim maliyeti, geleneksel su ısıtmasına kıyasla yaklaşık% 20-30 daha düşüktür.

Dikkat edin! Ayrıca, kazan aynı anda sıcak su temini ve örneğin “sıcak zeminler” için kullanılabilir.

Temiz hava havalandırması ile kombine edilmiş bir hava ısıtma sisteminin basit hesaplanması

Burada elbette, hava sirkülasyonunun düzenlenme şekline bağlı. Örneğin, sadece kısmi geri dönüşüm kullanılıyorsa, bu durum elektrikten biraz tasarruf edecektir, çünkü ısıtıcı, havanın dışarıdaki ısıya eşit bir şekilde ısıtılması için enerji harcamak zorunda kalmaz.

Diğer yandan, kısmi geri dönüşüm seçeneği her zaman hijyenik bir bakış açısından kabul edilemez, çünkü kirli havanın bir kısmı hala odada kalacak. Ancak, özellikle soğuk mevsimde sıfır geri dönüşüm, mal sahiplerine çok mal olacak ancak hava temiz olacak.

Hava ısıtmanın havalandırmayla birlikte hesaplanması, oda sıcaklığının muhafaza edilmesi gerektiği varsayımıyla gerçekleştirilir. Giriş, bundan etkilenmemelidir, yani odada hava değişimi sıklığı da sabit bir değer olmalıdır.

Örnek olarak, hesaplamanın çok basitleştirilmiş bir versiyonu verilmiştir, ancak örneğin özel yapım için uygundur.

Tüm hesaplama 3 basit adımda ayrılabilir:

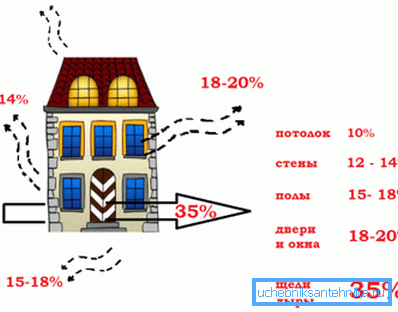

1. Odadaki ısı kaybını belirlemek gereklidir. Hesaplamayı basitleştirmek için, çevrimiçi bir hesap makinesini kullanmanız önerilir. Bu, apartman dairesine, iklim bölgesine vb. Çift camlı pencere gibi incelikleri hesaba katmaya olanak tanır. Elle hesaplanırken, yeni başlayanların çoğu bu konuda zorluk çeker;

Dikkat edin! Bu maddenin doğruluğu, ısıtıcının dairede istenen sıcaklığı muhafaza etme yeteneğine bağlı olacaktır. Örneğin, sonuç küçümsenirse, ısıtıcı basitçe başa çıkamaz ve rahatlığı unutabilirsiniz.

1. Ardından odadaki sıcaklığı ve çıkış sıcaklığını (ısıtıcının çıkışında) ayarlayıp, belirtilen koşullar altında hava akışını belirlemelisiniz. Hesaplama formüle göre yapılır.

G = Qп / [с • (tg-tv)],

Bu formülde aşağıdaki notasyon kullanılır:

• Qп - önceki aşamada hesaplanan ısı kaybı, W;
• c havanın ısı kapasitesi, J / (kg • K), referans değeri 1005 olarak alınır;
• tg ve tv - ısıtıcının sıcaklığı ve odada sıcaklık ,? C.

1. Bu havanın ısıtılması için harcanması gereken ısı tüketimi ile belirlenen formülü kullanılır.

Qn = G • c • (Tv-tn),

tn dış hava sıcaklığı nerede?

Hesaplama örneği

Örneğin, birlikte çalıştıkları sürece, görevin ısıtma ve havalandırma hesaplamasını yapmak olduğu basit bir hesaplama yapalım.

Aşağıdaki başlangıç ​​verileri kabul edilir:

• odaya çift camlı pencereler monte edilmiştir ve cam alanı yüzde olarak duvar alanının% 20'sidir;
• dış ortam sıcaklığı -30 ° C;
• Odada sadece bir duvar var;
• oda alanı - 20 m2;
• Ev sürekli olarak +20 ° C, +50 ° C besleme sıcaklığında sıcaklığı muhafaza etmelidir;

Hesaplama, önerilen yönteme göre yapılır:

• Böyle bir durumda ısı kaybı 2,26 kW'dır;
• Böyle bir durumda hava akışı G = 2260 / (1005 (50-20)) = 0.075 kg / s olmalıdır;
• ısıtma için ısı Qn = 0.075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW olmalıdır. Zaten bu verilere dayanarak, pasaport özelliklerine göre bir ısıtma cihazı seçebilirsiniz.

Özetlersek

Sadece ilk bakışta bir havalandırma sistemi tasarlamak basit görünebilir - birkaç boru döşemek ve çatıya getirmek. Aslında, her şey çok daha karmaşıktır ve havalandırmanın hava ısıtmayla birleştirildiği durumlarda, görevin karmaşıklığı artar, çünkü sadece kirli havanın çıkarılmasını değil, aynı zamanda odalarda sabit bir sıcaklığın elde edilmesini de sağlamanız gerekir.

Bu makaledeki video, uzmanların bir dizi genel soruya cevap verdikleri teorik bir derstir.
